Peisa Diva S

Caldera Peisa Diva S
Guía de contenidos

Códigos de fallo / averia

ERRORFALLOSOLUCIÓN
ALL 01Termostato de humosComprobar ventilador o presostayo de humos
ALL 02Baja presión de agua
en la instalación
Reponga el nivel correcto
Compruebe si hay pérdidas
en la instalación
ALL 03Alta presión del agua
de la instalación
Abra el grifo de desagüe situado
en el grupo hidráulico y ajuste
la presión a 1-1,2 bar
ALL 04Fallo de la sonda de agua sanitaria
(fallo de la sonda de retorno
para las versiones “T”)
Revise las conexiones
Compruebe el funcionamiento
de la sonda
ALL 05Fallo de la sonda de impulsiónRevise las conexiones
Compruebe el funcionamiento
de la sonda
ALL 06No se detecta la llamaCompruebe que el electrodo
esté en perfecto estado o que
no esté puesto a masa
Compruebe la disponibilidad
y presión del gas
Compruebe que la válvula de gas y
la tarjeta estén en perfecto estado
ALL 07Disparo de la sonda o del
termostato de seguridad
Revise las conexiones de la
sonda o del termostato
Purgue el aire de la instalación
Revise la válvula de purga
Sustituya la sonda o el termostato
Compruebe que el rotor de la
bomba no esté bloqueado
ALL 08Fallo del circuito de detección de llamaCompruebe que el electrodo
esté en perfecto estado o que
no esté puesto a masa
Compruebe que la válvula de gas y
la tarjeta estén en perfecto estado
ALL 09No hay circulación de agua
en la instalación
Compruebe la rotación del
rotor de la bomba
Revise las conexiones eléctricas
Sustituya la bomba
ALL 10Fallo de la sonda auxiliarCompruebe el PAR 02
“configuración hidráulica”
Revise la conexión eléctrica
ALL 11Modulador de la válvula de
gas desconectado
Revise la conexión eléctrica
ALL 12Fallo de la sonda de agua sanitaria
en modalidad calentador
Ajuste el parámetro PAR
04 (Configuración de la
combustión) al valor 0
ALL 13Disparo de la sonda de humosCompruebe el funcionamiento
de la sonda
Sustituya la sonda de humos
ALL 14Fallo de la sonda de humosSustituya la sonda de humos
Revise la conexión eléctrica
de la sonda de humos
Póngase en contacto con el
Centro de Asistencia
ALL 15Cable de control del ventilador
desconectado
Revise los cables de conexión
entre ventilador y tarjeta
ALL 18Problema en el nivel de
agua de condensación
Compruebe que no esté obstruido
el tubo que conduce el agua
de condensación al sifón
Compruebe que el sifón
no esté obstruido
ALL 28Se ha alcanzado el número máximo
de desbloqueos consecutivos
Espere 1 hora y pruebe a
desbloquear la tarjeta
Póngase en contacto con el
Centro de Asistencia
ALL 30Fallo de la sonda de retorno
(fallo de la sonda del calentador
para las versiones “T”)
Sustituya la sonda de retorno
Compruebe los parámetros
Póngase en contacto con el
Centro de Asistencia
ALL 37Fallo por bajo valor de la tensión de red.Compruebe la tensión
Acuda a la empresa de suministro
ALL 40Detección de frecuencia
de red incorrecta
Acuda a la empresa de suministro
ALL 41Pérdida de llama más de 6
veces consecutiva
Revise el electrodo de
encendido/detección
Compruebe la disponibilidad
de gas (llave de paso abierta)
Compruebe la presión
del gas en la red
ALL 42Fallo de los botonesCompruebe el funcionamiento
de los botones
ALL 43Fallo de comunicación con Open ThermRevise la conexión eléctrica OT
ALL 44Fallo por timeout de la
válvula de gas sin llama
Compruebe la válvula
de gas y la tarjeta
ALL 56Bloqueo por ∆T impulsión/retorno
fuera de límite máx. (open vent)
Póngase en contacto con
el Centro de Asistencia
ALL 57Bloqueo por control FT “Flow
Temp” (open vent
Póngase en contacto con
el Centro de Asistencia
ALL 62Necesidad de realizar la autocalibraciónRealice el procedimiento
de autocalibración (véase
el apartado específico)
ALL 72Colocación incorrecta de la
sonda de impulsión
Compruebe el funcionamiento y la
posición de la sonda de impulsión
ALL 74Avería de la segunda
sonda de impulsión
Compruebe el funcionamiento
y la posición de la segunda
sonda de impulsión
ALL 77Error por límites absolutos máx./
mín. de corriente EV2 SGV
Compruebe la válvula
de gas y la tarjeta
ALL 78Error por límite superior
de corriente EV2 SGV
Compruebe la válvula
de gas y la tarjeta
ALL 79Error por límite inferior de
corriente EV2 SGV
Compruebe la válvula
de gas y la tarjeta
ALL 80Avería en algún punto de la línea
lógica de mando de la válvula /
cable de la válvula estropeado
Compruebe la válvula
de gas y la tarjeta
ALL 81Bloqueo por problema de combustión
en la puesta en marcha
Compruebe si la chimenea
presenta obstrucciones
Revise el diafragma de aire (si “BF”)
Compruebe la calibración del gas
Purgue el aire del circuito de gas
ALL 82Bloqueo por control de combustión
fallido numerosas veces
Revise el electrodo
Revise las descargas
Revise el diafragma de aire (si “BF”)
Compruebe la calibración del gas
ALL 83Combustión anormal (error temporal)Compruebe si la chimenea
presenta obstrucciones
Revise el diafragma de aire (si “BF”)
Compruebe la calibración del gas
ALL 84Reducción de caudal por (supuesta)
baja presión en la red de gas
Compruebe el caudal de gas
ALL 88Error interno (protección de un
componente en la tarjeta)
Compruebe el funcionamiento
de la tarjeta
Sustituya la tarjeta
ALL 89Error por oscilaciones en la señal
de feedback de combustión
Revise el electrodo
Revise las descargas
Revise el diafragma de aire (si “BF”)
Compruebe la calibración del gas
ALL 90Error por imposibilidad de alcanzar el
punto de consigna de combustión
Revise el electrodo
Revise las descargas
Revise el diafragma de aire (si “BF”)
Compruebe la calibración del gas
ALL 92Error porque el sistema ha
alcanzado la máxima corrección
de aire (al caudal mínimo)
Revise el electrodo
Revise las descargas
Revise el diafragma de aire (si “BF”)
Compruebe la calibración del gas
ALL 93Error por imposibilidad de alcanzar el
punto de consigna de combustión
Revise el electrodo
Revise las descargas
Revise el diafragma de aire (si “BF”)
Compruebe la calibración del gas
ALL 95Error por microinterrupciones
en la señal de llama
Revise el electrodo
Revise la tarjeta
Compruebe la alimentación eléctrica
Compruebe la calibración del gas
ALL 96Bloqueo por obstrucción
de la salida de humos
Compruebe si la chimenea
presenta obstrucciones
Revise la salida de humos y la
posición del electrodo (que
no toque el quemador)
ALL 98Error de software, arranque de la tarjetaPóngase en contacto con
el Centro de Asistencia
ALL 99Error genérico de la tarjetaPóngase en contacto con
el Centro de Asistencia
Disparo frecuente de la
válvula de seguridad
Compruebe la presión del circuito
Revise el vaso de expansión
Poca producción de agua sanitariaRevise la válvula desviadora
Compruebe el estado de limpieza
del intercambiador de placas
Revise la llave del circuito
de agua sanitaria

Disponibles en 24 y 35KW

El más alto rendimiento y el más bajo consumo energético.
Al trabajar con gases a menor temperatura, se reduce la emisión al exterior de gases contaminantes, se incremente el rendimiento del equipo y se reduce el consumo energético.
Son más compactas: en comparación con calderas de similar tecnología, presentan volúmenes de hasta un 35% menos.

caldera peisa diva s

Ventajas

  • Para gas natural y gas licuado.
  • Potencia: 24 y 35 KW.
  • Rendimiento de hasta 108% (considerando el poder calorífico inferior).
  • De 14 a 21 Lts/min. de agua caliente.

Características Técnicas

  • Calderas de Doble Servicio, brindan calefacción y agua caliente sanitaria.
  • Potencias disponibles: 24KW y 35KW.
  • Intercambiador de calor Radial de acero inoxidable.
  • Válvula de gas completamente electrónica, control retroactivo de la combustión y sifón de descarga del agua de condensación.
  • Las medidas de los productos se encuentran en mm.
  • Modelos disponibles: 24 KW GN-GL, 35 KW GN-GL.

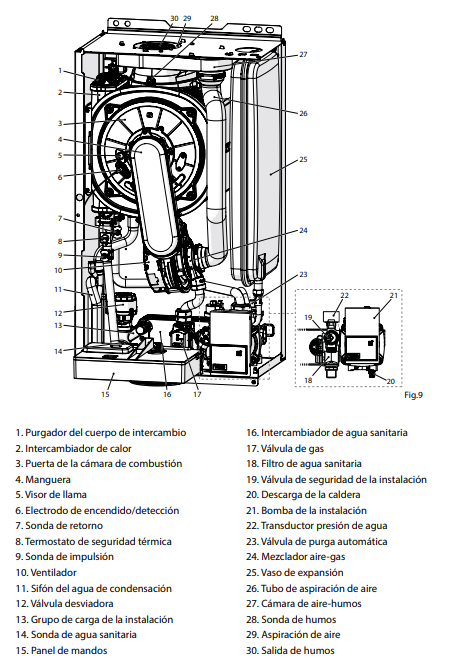

Despiece

Despiece peisa diva s
