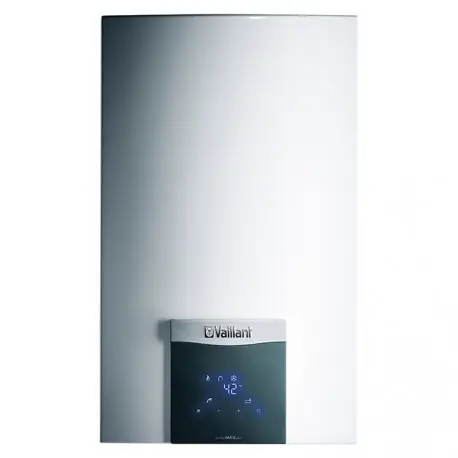

Este nuevo calentador estanco ha sido certificado para su aplicación en la mayoría de las configuraciones de chimenea, lo que le convierte en el calentador ideal para nueva edificación donde, además de una óptima ejecución de la obra, es igualmente importante la aportación de la energía solar térmica por su sostenibilidad.
Modelos: MAG ..5/1-5 RT(P-ES/PT), MAG ..5/1‑5 RT(H‑ES/PT)
Guía de contenidos
Documentación
Códigos de fallo / avería
| ERROR | POSIBLE CAUSA | SOLUCIÓN |
|---|---|---|
| F.00 Interrupción de la sonda de temperatura de salida | ▶ Conector de la sonda de temperatura de ida no insertado/suelto ▶ Sonda de temperatura de ida averiada ▶ Conector múltiple no conectado/suelto ▶ Interrupción en el mazo de cables | ▶ Compruebe el conector y la conexión rápida de la sonda de temperatura de ida. ▶ Sustituya la sonda de temperatura de ida. ▶ Compruebe el conector múltiple y la conexión rápida. ▶ Compruebe el mazo de cables. |
| F.01 Interrupción de la sonda de temperatura de entrada | ▶ Conector de la sonda de temperatura de retorno no insertado/suelto ▶ Sonda de temperatura de retorno defectuosa ▶ Conector múltiple no conectado/suelto ▶ Interrupción en el mazo de cables | ▶ Compruebe el conector y la conexión rápida de la sonda de temperatura de retorno. ▶ Sustituya la sonda de temperatura de retorno. ▶ Compruebe el conector múltiple y la conexión rápida. ▶ Compruebe el mazo de cables. |
| F.10 Cortocircuito de la sonda de temperatura de salida | ▶ Sonda de temperatura de ida averiada ▶ Cortocircuito en el mazo de cables ▶ Cable de la sonda de temperatura de ida defectuoso | ▶ Sustituya la sonda de temperatura de ida ▶ Compruebe el mazo de cables ▶ Compruebe el cable de la sonda de temperatura de ida. |
| F.11 Cortocircuito de la sonda de temperatura de entrada | ▶ Sonda de temperatura de retorno defectuosa ▶ Cortocircuito en el mazo de cables ▶ Cable de la sonda de temperatura de retorno defectuoso | ▶ Sustituya la sonda de temperatura de retorno. ▶ Compruebe el mazo de cables ▶ Compruebe el cable de la sonda de temperatura de retorno. |
| F.20 Descon. de seguridad limitador temperatura | ▶ Limitador de temperatura de seguridad defectuoso ▶ Fusible térmico defectuoso ▶ Placa electrónica defectuosa ▶ Interrupción en el mazo de cables | ▶ Puentee el limitador de temperatura de seguridad. Si después de esto no puede arrancar el producto, sustituya el limitador de temperatura de seguridad. ▶ Compruebe si el intercambiador de calor tiene fugas. Si el intercambiador de calor no tiene ninguna fuga, puentee el fusible térmico. Si después de esto no puede arrancar el producto, sustituya el fusible térmico. ▶ Sustituya la placa de circuitos impresos. ▶ Compruebe el mazo de cables. |
| F.27 Descon. de seguridad simulación de llama | ▶ Electrodo de supervisión defectuoso ▶ Humedad en la placa de circuitos impresos ▶ Placa electrónica defectuosa | ▶ Sustituya el electrodo de control. ▶ Compruebe el funcionamiento de la placa de circuitos impresos. ▶ Sustituya la placa de circuitos impresos. |
| F.28 Fallo en arranque encendido fallido | ▶ Toma de tierra defectuosa ▶ Suministro de gas interrumpido ▶ Presión de caudal de gas demasiado baja ▶ Suministro de aire de combustión insuficiente | ▶ Verifique la puesta a tierra del producto ▶ Compruebe el suministro de gas. ▶ Compruebe la presión del caudal de gas. ▶ Compruebe el suministro de aire de combustión. |
| F.29 Fallo en funcionam. encendido fallido | ▶ Suministro de gas interrumpido ▶ Presión de caudal de gas demasiado baja ▶ Recirculación de gases de combustión defectuosa ▶ Fallos de encendido | ▶ Compruebe el suministro de gas ▶ Compruebe la presión del caudal de gas ▶ Compruebe la recirculación de gases de combustión. ▶ Compruebe el funcionamiento del transformador de encendido. |
| F.33 Error cápsula manométrica | ▶ Ventilador defectuoso ▶ Interrupción en el mazo de cables ▶ Interruptor de presión diferencial defectuoso | ▶ Sustituya el/los ventilador/es ▶ Compruebe el mazo de cables. ▶ Sustituya el interruptor de presión diferencial. |
| F.37 Fallo dif. veloc. ventilador | ▶ Interrupción en el mazo de cables ▶ Ventilador defectuoso ▶ Placa electrónica defectuosa | ▶ Compruebe el mazo de cables. ▶ Sustituya el/los ventilador/es. ▶ Sustituya la placa de circuitos impresos. |
| F.57 Fallo programa de medición | Error en la electrónica | ▶ Interrumpa durante unos segundos el suministro eléctrico del producto. A continuación, intente reiniciar el producto. Si el producto no arranca, sustituya la placa de circuito impreso. |
| F.63 Fallo EEPROM | Placa electrónica defectuosa | ▶ Sustituya la placa de circuitos impresos. |
| F.164 Límite de tiempo de ejecución activo | El quemador se ha apagado automáticamente después de 45 minutos de funcionamiento continuo | ▶ Cierre el grifo de agua caliente un momento. |
| F.166 Fallo de comunicación | ▶Interrupción en el mazo de cables ▶Placa electrónica defectuosa | ▶ Compruebe el mazo de cables. ▶ Sustituya la placa de circuitos impresos. |
| F.167 Tensión eléctrica demasiado baja | Tensión eléctrica demasiado baja | ▶ Compruebe el suministro de tensión (>195 V). |
| F.168 Fallo en el sensor de escape de agua | ▶Agua en el producto ▶Sensor de escape de agua defectuoso ▶Placa electrónica defectuosa ▶Interrupción en el mazo de cables | ▶ Cierre el grifo e impermeabilice la fuga. ▶ Sustituya el sensor de escape de agua. ▶ Sustituya la placa de circuitos impresos. ▶ Compruebe el mazo de cables |
| F.171 Fallo: ventilador | ▶Tubería de entrada o evacuación de gases de combustión obstruida ▶Ventilador defectuoso ▶Placa electrónica defectuosa | ▶ Limpie la tubería de entrada o evacuación de gases de combustión. ▶ Sustituya el ventilador. ▶ Sustituya la placa de circuitos impresos. |
| F.197 Fallo en la protección de supervisión | Error en la electrónica | ▶ Interrumpa durante unos segundos el suministro eléctrico del producto. A continuación, intente reiniciar el producto. Si el producto no arranca, sustituya la placa de circuito impreso. |
| F.199 Restablecimiento demasiado frecuente | Error de funcionamiento | ▶ Pulse el botón reset. |
Características
- Confort total gracias a la regulación termostática
- Máxima seguridad gracias a la evacuación de los gases al exterior
- Máximo ahorro: usa solo la cantidad justa de gas
- Uso fácil e intuitivo gracias a su display táctil LED
Dimensiones
- Dimensiones: 580x350x198 mm

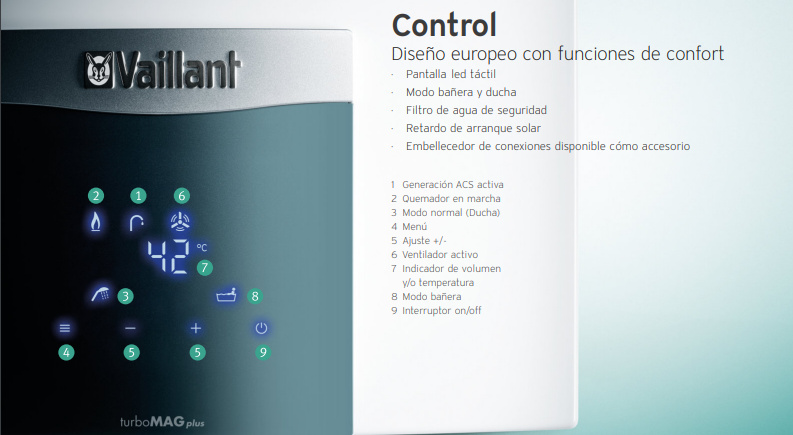

Panel de mandos

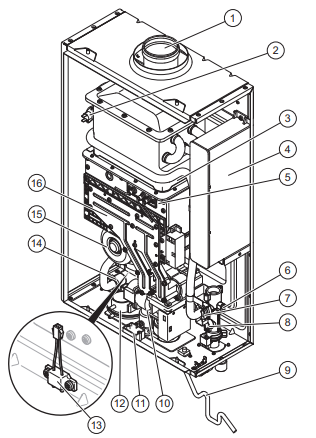

Despiece

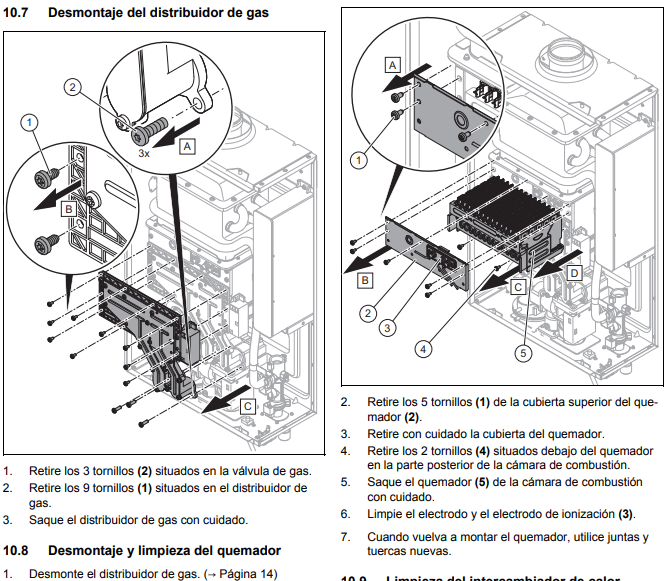

Desmontaje quemador

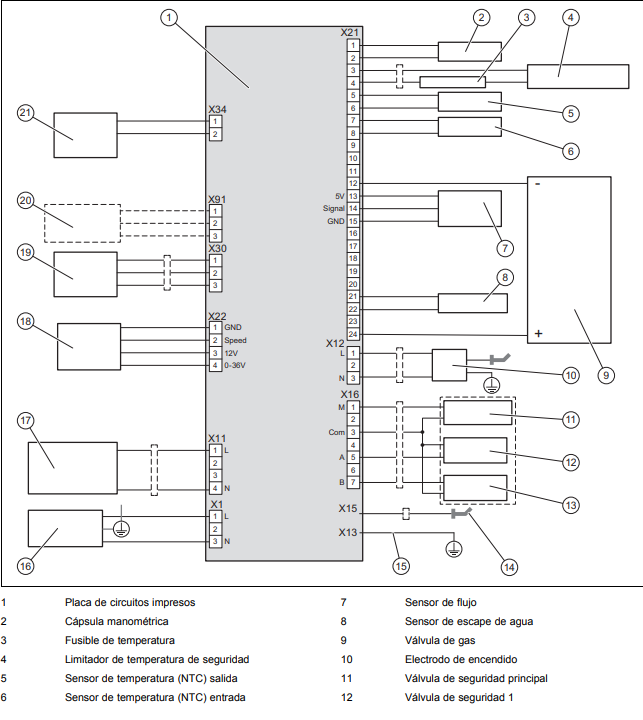

Circuito eléctrico
Descárgate nuestra app
Ya está disponible en dispositivos Android nuestra aplicación móvil con toda la información, para poder acceder rápidamente con un solo click a todos los datos que necesites.
Otros Modelos
Échale un ojo a todos los equipos que tenemos en nuestra sección Vaillant, contamos con la base de datos más grande y constantemente actualizada.
