Summa Condens

caldera Summa condens
MANUALDescarga
DESPIECEDescarga
FOLLETODescarga
Guía de contenidos

Códigos de fallo / Avería

CODIGOANOMALÍASOLUCIÓN
E01Termostato de humosResetear y reiniciar la caldera.
Si averia persiste póngase en contacto con el servicio técnico
E02Baja presión de agua
en la instalación		Reponga el nivel correcto
Compruebe si hay pérdidas
en la instalación y resetear si error no desaparece con la presión correcta.
E03Alta presión de agua en el
sistema de calefacción.		Abra el grifo de desagüe situado
en el grupo hidráulico y ajuste
la presión a 1-1,2 bar
Resetear y reiniciar
E04Fallo en el sensor de
agua caliente.		Substituir sensor ACS
E05Fallo en el sensor de
temperatura de calefacción.		Substituir sensor calefacción
E06Fallo de detección de llama.– Comprobar si los dispositivos de suministro
de gas funcionan correctamente.
– Comprobar si la válvula de gas está abierta.
– Comprobar electrodos y sonda ionización
– RESETEAR la caldera para comprobar si el
problema ha desaparecido.
E07Intervención del termostato
de seguridad.		– Comprobar si hay llaves o válvulas cerradas
en el circuito de calefacción. Si están
cerradas, es necesaria su apertura.
– Comprobar si las válvulas de
radiador están abiertas.
– Comprobar Bomba circulación
– RESETEAR la caldera para comprobar
si el problema ha desaparecido.
E08Error en el circuito de llama.Póngase en contacto con el servicio técnico
E09No hay circulación de agua.– RESETEAR la caldera para comprobar
si el problema ha desaparecido.
– Comprobar si hay llaves o válvulas cerradas
en el circuito de calefacción. Si están
cerradas, es necesaria su apertura.
– Comprobar si las válvulas de
– Comprobar bomba circulación
radiador están abiertas.
E10Falla en el sensor de
temperatura de retorno
de calefacción		Comprobar sonda Calefacción
E11Modulador de la válvula
de gas desconectado.		Comprobar válvula de gas y/o placa electronica
E13Exceso de temperatura en
los humos de combustión.
Alarma de temperatura.		Comprobar gases y salida de humos
E15Fallo del ventilador
(retroalimentación
/ alimentación)		Comprobar funcionamiento ventilador y/o placa electrónica
E17Fallo en la lectura de la
sonda doble de temperatura
(diferencia entre la sonda
y el termostato).		Resetear y reiniciar la caldera.
Póngase en contacto con el servicio técnico.
E19Error de la lectura de entrada
de agua a la caldera a través
del sensor de caudal.		Resetear y reiniciar la caldera.
Póngase en contacto con el servicio técnico
E20Sobretemperatura en el
circuito de calefacción por
encima del valor fijado en el
parámetro TSP81 (valor en °C)		– Resetear la caldera para comprobar si
el problema ha desaparecido.
– Comprobar si hay válvulas cerradas en el circuito de
calefacción. Si están cerradas es necesario abrirlas.
– Comprobar si las válvulas de
radiador están abiertas.
– Resetear la caldera para comprobar si
el problema ha desaparecido.
– Póngase en contacto con el servicio técnico
E21El ΔT de calefacción es
superior al valor fijado en el
parámetro TSP82 (valor en °C).		– Resetear la caldera para comprobar si
el problema ha desaparecido.
– Comprobar si hay válvulas cerradas en el circuito de
calefacción. Si están cerradas es necesario abrirlas.
– Comprobar si las válvulas de
radiador están abiertas.
– Póngase en contacto con el servicio técnico.
E28Número máximo de
errores consecutivos		– Desconectar la caldera eléctricamente,
el error desaparecerá una vez conectada
eléctricamente nuevamente.
– Compruebe los últimos errores
registrados para buscar la solución.
– Si el problema persiste, póngase en
contacto con el servicio técnico.
E37Anomalía por bajo voltajePóngase en contacto con la compañía eléctrica.
Si este mensaje aparece durante el calibrado,
es debido a que no es posible completar la
calibración con un voltaje > 188 VAC +/- 5%
E40Suministro eléctrico
deficiente (frecuencia).		Póngase en contacto con la compañía eléctrica.
El error se reseteará una vez la frecuencia
se restablezca en 50 Hz +/- 5%.
E41Pérdida de llama en 6
ocasiones consecutivas.		Póngase en contacto con el servicio técnico
E43Error de comunicación
Opentherm		Reemplazar las baterías del termostato.
Póngase en contacto con el servicio técnico
E44Acumulación de encendidos
sin ignición en 1 minuto		Resetear y reiniciar la caldera.
Póngase en contacto con el servicio técnico.
E62Requerimiento para realizar
la calibración de la caldera		Póngase en contacto con el servicio técnico.
E72No se produce ΔT en
el encendido.		Póngase en contacto con el servicio técnico.
E74Error de la sonda doble de
temperatura de calefacción		Resetear y reiniciar la caldera.
Póngase en contacto con el servicio técnico.
Comprobar la resistencia de la doble sonda NTC
(también se utiliza como termostato de seguridad),
de acuerdo con la tabla adjunta en el manual.
Comprobar el cableado y conexiones entre
la sonda NTC y la placa electrónica.
E77Valores absolutos
alcanzados de apertura
de la válvula de gas.		Póngase en contacto con el servicio técnico.
E78Regulación máxima, valor
máximo alcanzado.		Póngase en contacto con el servicio técnico.
E79Regulación mínima, valor
mínimo alcanzado.		Póngase en contacto con el servicio técnico.
E80Problema en el
controlador electrónico
de la válvula de gas.		Póngase en contacto con el servicio técnico.
E81Bloqueo por problema de
combustión al inicio.		Póngase en contacto con el servicio técnico.
E84Reducción de potencia de
la caldera por supuesta
baja presión de gas.		Si el problema persiste, póngase en
contacto con el servicio técnico.
E87Problema en el circuito
eléctrico de la válvula de gas		Póngase en contacto con el servicio técnico
E88Falla del circuito
electrónico de gestión
de la válvula de gas.		Póngase en contacto con el servicio técnico
E89Problema en la señal
de la retroalimentación
de la combustión.		Póngase en contacto con el servicio técnico.
E90No es posible regular
la válvula de gas.		Póngase en contacto con el servicio técnico.
E92Compensación de aire activa.Póngase en contacto con el servicio técnico.
E93Imposible regular la
combustión (temporal)		Póngase en contacto con el servicio técnico.
E94Posible presión insuficiente de
gas, o recirculación de humos.		Póngase en contacto con el servicio técnico.
E95Valor intermitente
de combustión		Póngase en contacto con el servicio técnico.
E96Fallo obstrucción
de ventilación		Póngase en contacto con el servicio técnico.
E98Fallo de SW, error al
conectar la caldera		Póngase en contacto con el servicio técnico.
E99Fallo genéricoResetear y reiniciar la caldera.
Póngase en contacto servicio técnico

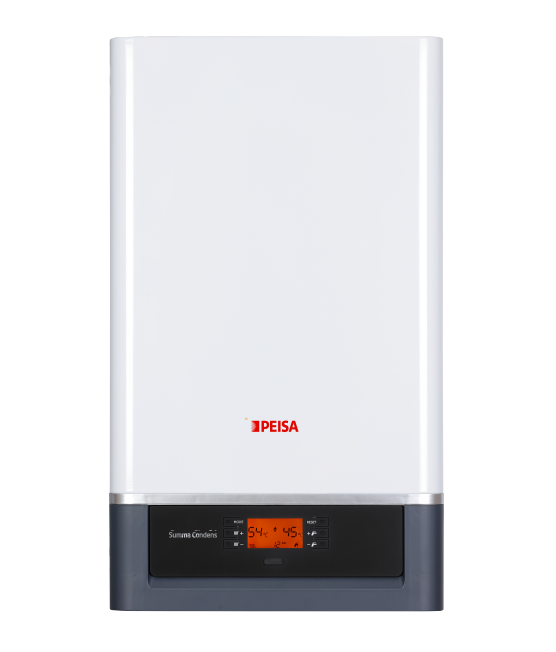

Caldera de condensación para calefacción y Agua Caliente Sanitaria

Nueva Caldera mural Summa Condens con tecnología de condensación. Producen agua caliente para calefacción y uso sanitario alcanzando un rendimiento de hasta 108%. Además, gracias a su tecnología, pueden complementarse con energía solar.

Ventajas

  • 108% eficiente
  • 20% más de ahorro energético
  • Máxima generación de agua caliente
  • Modulación 1:10 (favorece el ahorro energético)
  • Compatible con sonda externa y conexión auxiliar
  • Compatible con termostato de ambiente
  • Compatible con sistema solar térmico

Características Técnicas

  • Aislación térmo-acústica (sin ruidos molestos en su funcionamiento)
  • Alimentación a Gas (GN/GL)
  • Quemador de microllama con premezclado total combinado con cuerpo de intercambio de acero inoxidable para calefacción.
  • Intercambiador de placas para el agua caliente sanitaria (ACS)
  • Control electrónico de la combustión
  • Cámara de combustión estanca
  • Evacuación de humos forzado.
  • Válvula de seguridad a 3 bar
  • Transductor de presión del agua de calefacción
  • Sensor de seguridad térmica 100°C – Sensor de impulsión – Sensor del ACS – Sensor de humos.
  • Modelos: 24 Kcal/h – 28 Kcal/h – 33 Kcal/h
