Modelos: Themafast condens 25 / 30
- Tecnología START&HOT MICROFAST 2.0
- Ahorro en consumo de agua
- Total estabilidad en temperatura de ACS
- Muy bajo nivel sonoro: 37,76 dB (Pmín.)
Guía de contenidos
Comprar
ENVÍO GRATIS ONLINE
FICHA TÉCNICA
- Caudal (en l/min) 27,6
- Garantía del cuerpo de caldera (en años) 0.5
- Temperatura ajustable agua caliente Sí
- Rendimiento (en %) 109
Documentación
Características
- Tecnología START&HOT MICROFAST 2.0
- Ahorro en consumo de agua
- Total estabilidad en temperatura de ACS
- Muy bajo nivel sonoro: 37,76 dB (Pmín.)
Confort y silencio
Uso ergonómico y sencillo. Grandes displays y paneles de “un botón – una función” hacen de la regulación una sencillísima maniobra con la estabilidad de temperatura como primer objetivo.
Seleccionamos todos los componentes con el fin de optimizar el nivel sonoro.
La estructura de “caja única” reduce las perdidas térmicas, hace más fácil su mantenimiento y consigue que las calderas Saunier Duval sean incomparables en términos de funcionamiento silencioso.
Una temperatura constante en la vivienda, sea cual sea el ambiente exterior gracias a elementos opcionales como la sonda exterior solar con la que las variaciones de la Tª exterior son tenidas en cuenta inmediatamente por la caldera antes de que tengan impacto en la de la vivienda. O el mando inalámbrico programador-termostato que controla la caldera continuamente para proporcionar la temperatura deseada.
Elegante y compacta (740 x 418 x 344 mm).
Rendimiento y alta modulación
Niveles de rendimiento instantáneo de hasta el 109% y rangos de modulación impresionantemente altos.
La caldera regula su potencia desde demandas muy bajas hasta las más altas, consumiendo siempre la energía justa, evitando el para-arranca.
La modulación inteligente de la potencia controla la temperatura del agua de calefacción dando como resultado la máxima eficiencia operativa de las calderas.
La combinación de las tecnologías de caldera y termostato garantiza el cumplimiento de los requerimientos de eficiencia energética y normas de emisión que la nueva norma de ErP exige.

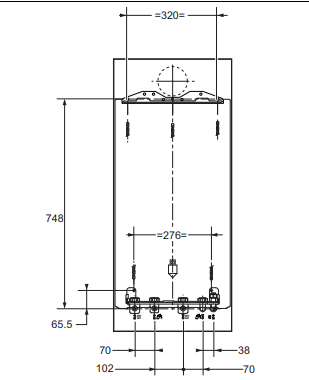

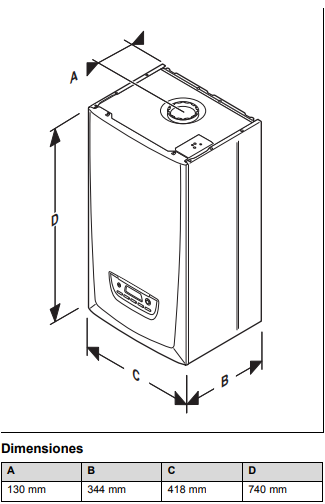

Dimensiones

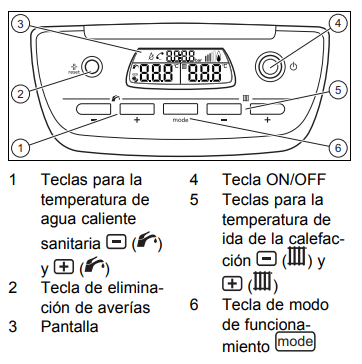

Panel de mandos

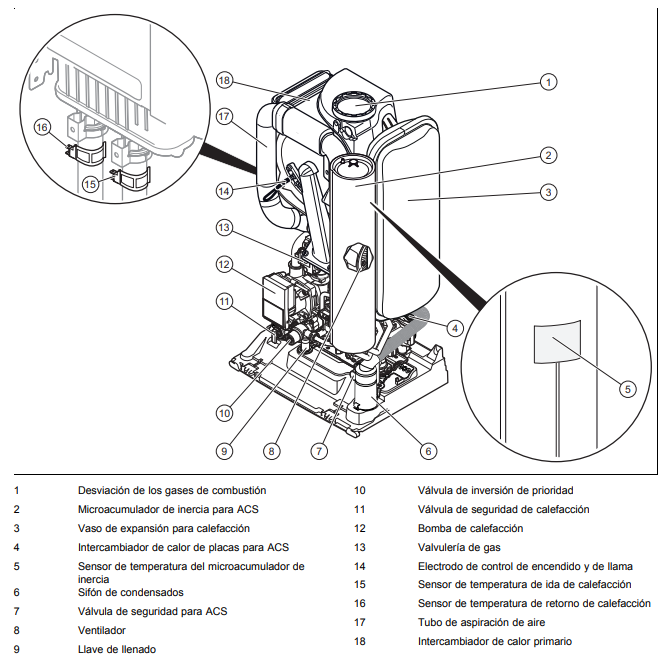

Despiece
Circuito hidráulico
Circuito eléctrico
Códigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| F00 | Interrupción de la sonda de temperatura de entrada | ▶Conector NTC flojo o no insertado; conector múltiple de la placa de circuitos impresos mal insertado; interrupción en el mazo de cables; sonda NTC averiada. |
| F01 | Interrupción de la sonda de temperatura de retorno | ▶Conector NTC flojo o no insertado; conector múltiple de la placa de circuitos impresos mal insertado; interrupción en el mazo de cables; sonda NTC averiada. |
| F02 | Fallo del sensor de carga del acumulador | ▶Sonda NTC averiada, cable NTC averiado, conexión rápida del NTC averiada. |
| F03 | Fallo del sensor del acumulador | ▶Sonda NTC averiada, cable NTC averiado, conexión rápida del NTC averiada |
| F10 | Cortocircuito en la sonda de temperatura de entrada | ▶Sonda NTC averiada, cortocircuito en el mazo de cables |
| F11 | Cortocircuito en la sonda de temperatura de retorno | ▶Sonda NTC averiada, cortocircuito en el mazo de cables |
| F12 | Cortocircuito del sensor de carga del acumulador | ▶Sonda NTC averiada, cortocircuito en el mazo de cables |
| F13 | Cortocircuito del sensor del acumulador | ▶Sonda NTC averiada, cortocircuito en el mazo de cables |
| F20 | Desconexión de seguridad: limitador de temperatura | ▶Conexión a masa del mazo de cables con el producto incorrecta; sonda NTC de ida o retorno averiada (contacto flojo); descarga mediante cable de encendido, enchufe de encendido o electrodo de encendido; bomba bloqueada; presencia de aire; error en la válvula de prioridad (desconectada o bloqueada) |
| F22 | Desconexión de seguridad: falta de agua | ▶Poca o ninguna agua en el producto; sensor de presión de agua averiado; cable hacia bomba o sensor de presión de agua no conectado/averiado. |
| F23 | Desconexión de seguridad: variación de temperatura excesiva | ▶Bomba bloqueada; bomba con potencia reducida; presencia de aire en el producto; sondas NTC de entrada y retorno intercambiadas. |
| F24 | Desconexión de seguridad: aumento de temperatura demasiado rápido | ▶Bomba bloqueada; bomba con potencia reducida; presencia de aire en el producto; presión de la instalación insuficiente. |
| F26 | Fallo: válvula de gas sin función | ▶Motor paso a paso de la valvulería de gas no conectado; conector múltiple de la placa de circuitos impresos mal enchufado; interrupción en el mazo de cables; motor paso a paso de la valvulería de gas averiado; electrónica averiada. |
| F27 | Desconexión de seguridad: detección de llamas incorrectas | ▶Humedad en la electrónica; electrónica (control de llama) averiada; electroválvula de gas inestanca |
| F28 | Fallo en arranque: encendido fallido | ▶Contador de gas averiado o controlador de presión de gas activado; presencia de aire en el gas; presión de flujo de gas insuficiente; conducto de condensados obstruido; tobera del quemador incorrecta; valvulería de gas incorrecta; fallo en la valvulería de gas; conector múltiple de la placa de circuitos impresos mal enchufado; interrupción en el mazo de cables; sistema de encendido (transformador, cable, conector, electrodo de encendido) averiado; interrupción de la corriente de ionización (cable, electrodo); fallo en la toma de tierra del producto; fallo en la electrónica; suministro de aire o extracción de humos obstruidos. |
| F29 | Fallo en funcionamiento: intentos de encendido fallidos | ▶Suministro de gas temporalmente interrumpido; recirculación de gases de combustión; conducto de condensados obstruido; toma de tierra incorrecta del producto; fallos de encendido en el transformador de encendido; suministro de aire o extracción de humos obstruidos. |
| F32 | Fallo: ventilador | ▶Conector del ventilador mal insertado; conector múltiple de la placa de circuitos impresos mal insertado, interrupción en el mazo de cables; ventilador bloqueado; fallo en la electrónica; suministro de aire o extracción de humos obstruidos. |
| F42 | Fallo resistencia codif. (probablemente en combinación con F.70) | ▶Cortocircuito/interrupción de la resistencia de codificación de clases de potencia (en el mazo de cables del intercambiador de calor) o resistencia del tipo de gas (en la placa de circuitos impresos). |
| F49 | Fallo: eBUS | ▶Cortocircuito en el eBUS, sobrecarga del eBUS o presencia de dos suministros de corriente de diferente polaridad en el eBUS |
| F52 | Fallo en la conexión del sensor de caudal circulante | ▶Sensor volumétrico no conectado/desconectado; conector no insertado o mal insertado |
| F53 | Fallo en el sensor de caudal circulante | ▶Presión de flujo del gas insuficiente; filtro de la tapa de filtración del tubo de Venturi húmedo u obstruido; sensor volumétrico averiado; punto de medición de presión interno en el tubo de ▶Venturi obstruido (no utilizar lubricantes en la junta tórica del tubo de Venturi) |
| F54 | Fallo en la presión de gas (en combinación con F.28/F.29) | ▶Presión de entrada de gas inexistente o demasiado baja; llave de paso del gas cerrada. |
| F56 | Fallo en la regulación del sensor de caudal circulante | ▶Valvulería de gas averiada; mazo de cables hacia valvulería de gas averiado. |
| F57 | Fallo durante el funcionamiento cómodo de seguridad | ▶Corrosión intensa en el electrodo de encendido. |
| F61 | Error de activación valvulería de gas | ▶Conexión a masa en el mazo de cables hacia valvulería de gas; valvulería de gas averiada (conexión a masa de las bobinas); fallo en la electrónica |
| F62 | Fallo de la valvulería del gas. Retardo de desconexión | ▶Desconexión con retardo de la valvulería del gas; apagado con retardo de la señal de llama; valvulería del gas inestanca; fallo en la electrónica. |
| F63 | Fallo EEPROM | ▶Fallo en la electrónica |
| F64 | Fallo en la electrónica / NTC | ▶Cortocircuito en la sonda NTC de entrada o retorno; fallo en la electrónica. |
| F65 | Fallo: t.ª de la electrónica | ▶Electrónica excesivamente caliente debido a un efecto externo; fallo en la electrónica. |
| F67 | Fallo: electrónica/llama | ▶Señal de llama no plausible; fallo en la electrónica. |
| F68 | Fallo en la señal de llama (inestable) | ▶Presencia de aire en el gas; presión de flujo de gas insuficiente; factor de exceso de aire incorrecto; conducto de condensados obstruido; tobera del quemador incorrecta; interrupción de la corriente de ionización (cable de encendido, electrodo de encendido); recirculación de gases de combustión; conducto de condensados; fallo en la electrónica. |
| F70 | Código del producto no válido (DSN) | ▶Se han montado piezas de repuesto: se han sustituido a la vez la pantalla y la placa de circuitos impresos, pero no se ha reajustado el código del producto; codificación de la resistencia de clases de potencia incorrecta o inexistente. |
| F71 | Fallo de la sonda de temperatura de ida de calefacción | ▶La sonda de temperatura de entrada registra un valor constante: – Sonda mal colocada en el conducto de entrada – Sonda de temperatura de ida averiada |
| F72 | Fallo en las sondas de temperatura de entrada y de retorno | ▶Diferencia de temperatura excesiva entre los NTC de entrada y retorno => sonda de temperatura de ida y/o sonda de temperatura de retorno averiada o mal encajada |
| F73 | Señal del sensor de presión del agua dentro del rango incorrecto (demasiado baja) | ▶Interrupción/cortocircuito del sensor de presión de agua; interrupción/conexión a masa en el cable de suministro de corriente del sensor de presión de agua o sensor de presión de agua averiado. |
| F74 | Señal del sensor de presión del agua dentro del rango incorrecto (demasiado baja) | ▶El cable hasta el sensor de presión de agua presenta un cortocircuito a 5 V/24 V o fallo interno en el sensor de presión de agua. |
| F77 | Fallo en clapeta de salida de gases/bomba de condensados | ▶La trampilla antirretorno para gases de combustión no responde o bomba de condensados averiada |
| F79 | Fallo del sensor de temperatura del acumulador | ▶Conector del sensor mal conectado/averiado; interrupción en el mazo de cables; sensor averiado. |
| F81 | Sobrecalentamiento del circuito de ACS | ▶Presencia de aire en el circuito de ACS y de calefacción; funcionamiento erróneo de la bomba de carga; sonda de la salida del intercambiador de calor de placas mal encajada |
| F83 | Fallo: modificación de temperatura en las sondas de temperatura de ida y/o de retorno | ▶Al arrancar el quemador, no se registra ningún cambio o solo un cambio mínimo en la sonda de temperatura de ida o retorno: – Poca agua en el aparato – Colocación incorrecta de la sonda de temperatura de ida o retorno en la tubería |
| F84 | Fallo: diferencia de temperatura de sonda de temperatura de ida/retorno, no plausible | ▶La sonda de temperatura de ida y la de retorno comunican valores no plausibles: – Sondas de temperatura de entrada/retorno intercambiadas – Montaje incorrecto de las sondas |
| F85 | Fallo: montaje incorrecto de la sonda de temperatura de entrada o de retorno | ▶Montaje de la sonda de temperatura de ida y la de retorno en la misma tubería o en la tubería incorrecta. |
| F86 | Error: contacto suelo | ▶Termostato de seguridad con calefacción por suelo radiante conectada: ajuste del valor nominal de calefacción. |
