ROCA Victoria 20

Modelos:

VICTORIA 20, VICTORIA 20/20,
VICTORIA 20 F, VICTORIA 20/20 F, VICTORIA 20/20 T
VICTORIA 20/20 c, VICTORIA 20/20 Fc

La Roca Victoria 20/20f es una estupenda caldera mural de gas. Se caracteriza por su diseño compacto, su alto rendimiento, su eficiencia de combustible, su poco peso, su alta capacidad térmica con ACS a temperatura constante, su versatilidad (se presenta en varias versiones) y, algo que en este artículo nos interesa bastante: su código de anomalías claro y efectivo. Amén de su eficacia como equipo doméstico de calefacción, es bueno conocer en la caldera Roca Victoria 20/20f los códigos de error, para tenerla siempre a punto, resolver cuanto antes cualquier avería y restablecer el gran servicio que nos presta en el hogar. Acompáñanos a lo largo de este artículo si quieres saber los códigos de error de la caldera Roca Victoria 20/20 y sus mejores soluciones

Como puntos débiles esta que no es muy eficiente energéticamente, pero dispone de un sistema de regulación de la potencia de calefacción por lo que se mejoraría considerablemente su eficiencia energética. También se trata de una caldera bastante ruidosa.  Y por último que ya tiene unos años por lo que está entrando en la fase de sustitución.

Documentación

Códigos de fallo / avería

Cómo leer los códigos de error Roca

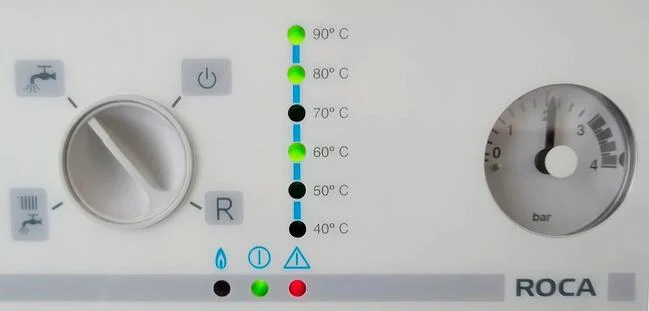

Normalmente el panel de control de la caldera Roca Victoria, cerca de la luz de error, tiene una serie de cifras colocadas en sentido vertical u horizontal que representan las distintas temperaturas, es importante que sepas leerlos antes de verificar su significado:

• 90 °C
• 80 °C
• 70 °C
• 60 °C
• 50 °C
• 40 °C

Por cuestión de síntesis en el diseño, estos mismos códigos de temperatura se utilizan como códigos de errores. El modo en que esto funciona consiste en que para cada código de error se encienden algunos LED y otros no. De este modo se componen los típicos códigos de error Roca: Error 40-50-60-70-90, Error 40-50-70-90, etc., donde las cifras se leen verticalmente de abajo hacia arriba, es decir, de menor a mayor, en combinaciones secuenciales.

Luego de saber qué código está indicando el panel de control de la caldera, sólo tendrás que buscar en el manual de instrucciones ese código, y este te indicará qué tipo de error está indicando el código, y cuáles son las posibles soluciones. Por ejemplo, en la caldera Roca Victoria 20/20f los códigos de error 50 90 significan que la sonda de calefacción puede estar interrumpida, rota o tener un corto circuito, y la solución es resolver esos conflictos.

Los códigos de error a veces pueden ser bastante exactos. Pero también, como todo técnico sabe, pueden ser orientativos, es decir, destinados a que los interprete el personal cualificado que logre decantar cuál de las soluciones se aplica realmente en cada caso, o si incluso se trata de un problema que no aparece en el manual.

Tabla de errores

ERROR	ANOMALIA
40-90	Sonda ACS averiada o cableado
50-90	Sonda Calefacción averiada o cableado
40-50-90	Falta presión en el circuito de calefacción
60-90	Rele de llama no funciona bien o esta apagado
40-60-90	Defecto en el circuito de seguridad, rearme caldera
50-60-90	Termostato de sobretemperatura abierto. Posiblemente hay aire dentro de la instalación o el circulador está agarrotado.
40-50-60-90	Clixon de evacuación de humos abierto sin llama
70-90	Fusible de seguridad abierto
40-70-90	Fallo de alimentación en electrovalvulas de gas, hacer reset y comprobar gas
50-70-90	Defecto en el rele de seguridad,no cierra tras demanda
40-50-70-90	Quemador apagado, temporizacion de encendido muy corta
60-70-90	Bloqueo en el encendido, puede que falte gas o chispa
40-60-70-90	Rele de seguridad,temporización de encendido muy larga
50-60-70-90	Clixon de sobretemperatura abierto con llama, rearmar
40-50-60-70-90	Ha actuado el dispositivo de evacuación de los gases de la combustión, por una momentánea inversión de los mismos o una deficiente salida.
80-90	Fusible de seguridad abierto en funcionamiento, rearmar
40-80-90	Falta de gas en funcionamiento o un fallo eléctrico total o parcial, rearmar
40-50-80-90	Presión superior a cero en el presostato o termostato de humos
60-80-90	Presión insuficiente en el presostato o termostato de humos

Características

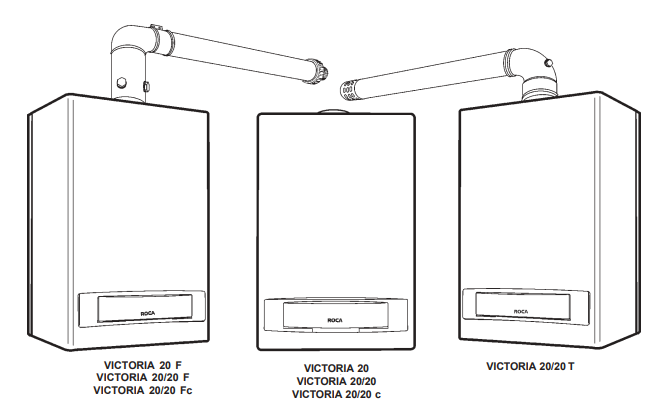

• Victoria 20: Caldera con servicio de Calefacción. La combustión se produce en una cámara abierta, aportándose el aire necesario del propio local donde esté la caldera.
• Victoria 20 F: Caldera con servicio único de Calefacción. La combustión es ajena al ambiente del local donde se realiza (cámara estanca). El aire necesario se introduce directamente desde el exterior al mismo tiempo que son evacuados, por un extractor, los gases producidos.
• Victoria 20/20 y 20/20c: Caldera con servicio de Calefacción y Agua Caliente Sanitaria Instantánea. La combustión se produce en una cámara abierta, aportándose el aire necesario del propio local donde esté la caldera.
• Victoria 20/20T: Caldera con servicio de Calefacción y Agua Caliente Sanitaria Instantánea. La combustión se produce en una cámara abierta, aportándose el aire necesario del propio local donde esté la caldera. Los gases producidos son evacuados al exterior por un extractor.
• Victoria 20/20F y 20/20Fc: Caldera con servicio de Calefacción y Agua Caliente Sanitaria Instantánea. La combustión es ajena al ambiente del local donde se realiza (cámara estanca). El aire necesario se introduce directamente desde el exterior al mismo tiempo que son evacuados, por un extractor, los gases producidos.

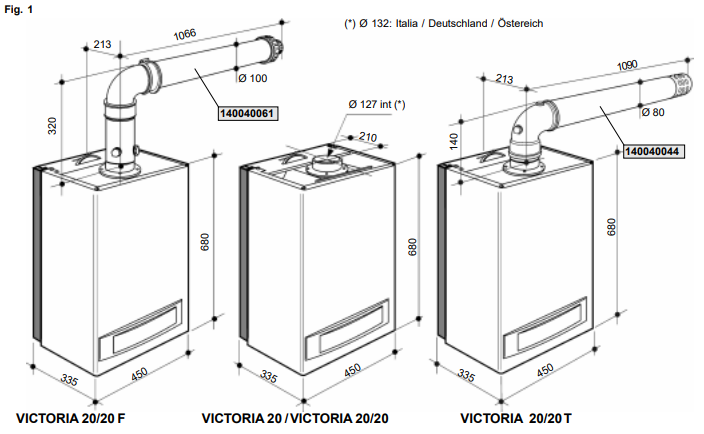

Dimensiones

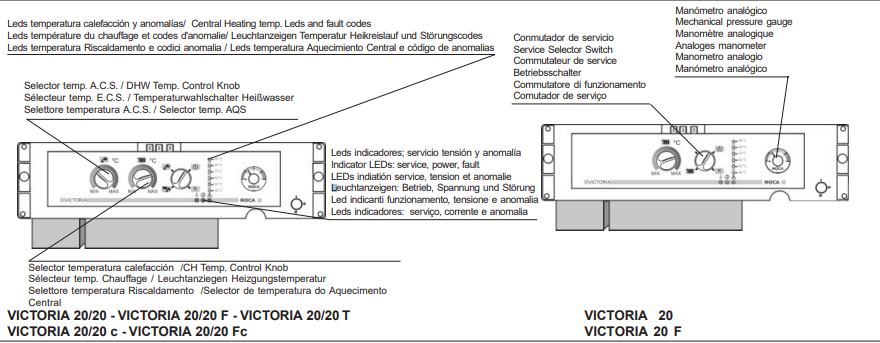

Panel de mandos

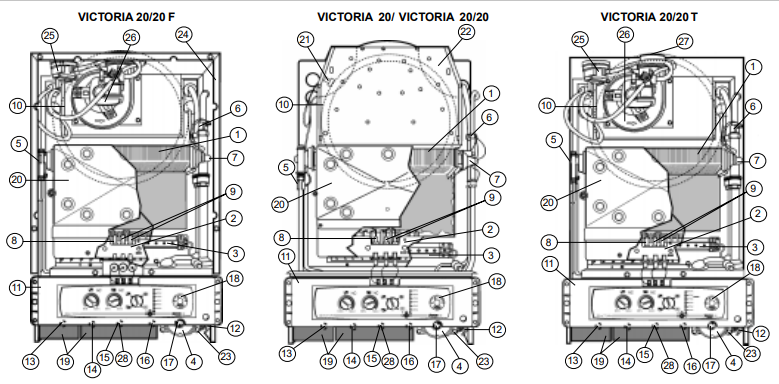

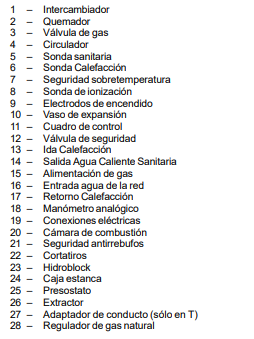

Despiece

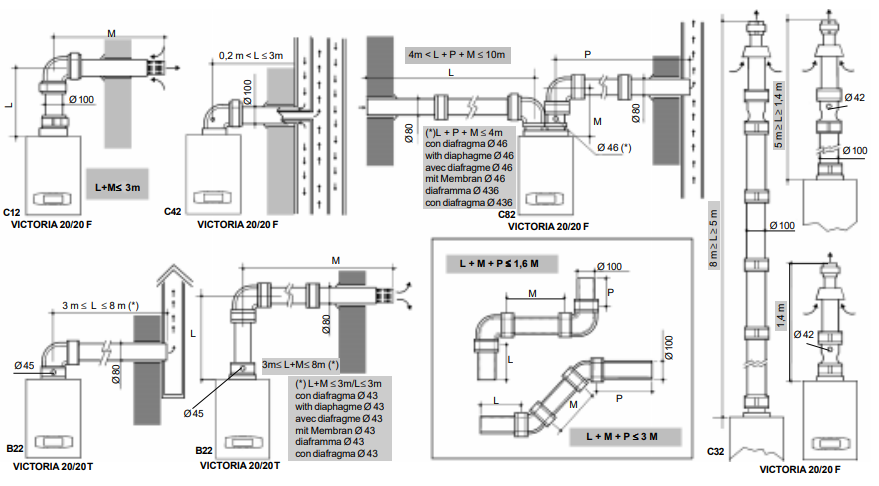

Salida de humos

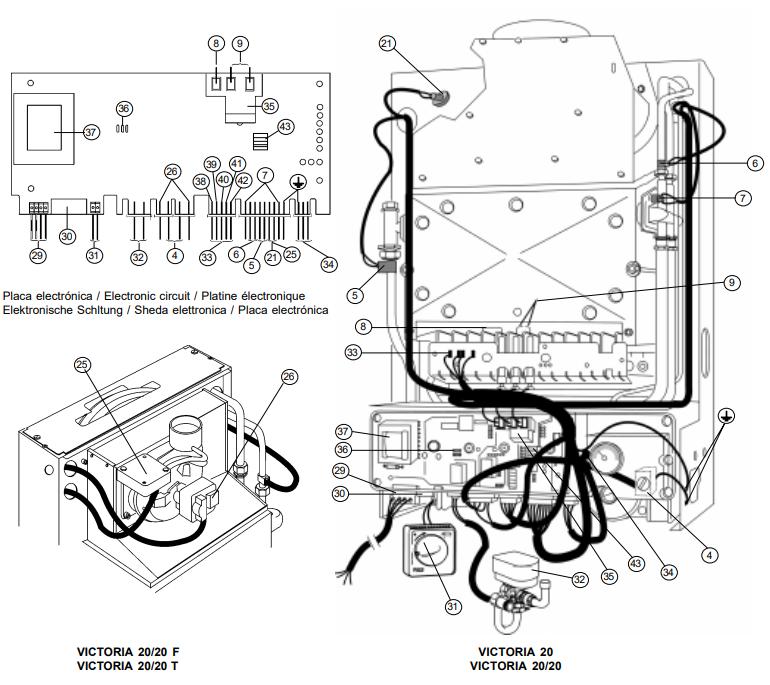

Circuito eléctrico

Descárgate nuestra app

Ya está disponible en dispositivos Android nuestra aplicación móvil con toda la información, para poder acceder rápidamente con un solo click a todos los datos que necesites.

Vídeo explicativo averías

Las averías más comunes están relacionadas con el desgaste propio del tiempo, siendo las sondas y el detector de caudal elementos que se tendrán que sustituir periódicamente para garantizaran correcto funcionamiento, otra avería que puede presentar es una pérdida de rendimiento de su intercambiador, por lo que el agua caliente no se calentara suficientemente y se notarían variaciones de la temperatura, esta avería se solucionaría con una limpieza del intercambiador. Otra avería que puede presentar es una perforación del intercambiador con lo que notaremos que la presión del agua sube sola con la llave de llenado cerrada, esta ya osuna avería más cara de solventar pues tendríamos que cambiarlo y es un elemento bastante caro. También pudiera ocurrir que notásemos subidas de la presión del agua muy acusada al utilizar la calefacción con pérdidas de agua por la válvula de seguridad de 3 BAR, esto suele ser provocado por falta de aire en el vaso de expansión, que se soluciona fácilmente si es que este no está averiado.
