ROCA Nora

Documentación

ERROR	ANOMALIA
40-90	Sonda ACS averiada o cableado
50-90	Sonda Calefacción averiada o cableado
40-50-90	Falta presión en el circuito de calefacción
60-90	Rele de llama no funciona bien o esta apagado
40-60-90	Defecto en el circuito de seguridad, rearme caldera
50-60-90	Clixon de sobretemperatura abierto sin llama
40-50-60-90	Clixon de evacuación de humos abierto sin llama
70-90	Fusible de seguridad abierto
40-70-90	Fallo de alimentación en electrovalvulas de gas, hacer reset y comprobar gas
50-70-90	Defecto en el rele de seguridad,no cierra tras demanda
40-50-70-90	Quemador apagado, temporizacion de encendido muy corta
60-70-90	Bloqueo en el encendido, puede que falte gas o chispa
40-60-70-90	Rele de seguridad,temporización de encendido muy larga
50-60-70-90	Clixon de sobretemperatura abierto con llama, rearmar
40-50-60-70-90	Clixon de evacuación de humos abierto con llama, rearmar
80-90	Fusible de seguridad abierto en funcionamiento, rearmar
40-80-90	Falta de gas en funcionamiento o un fallo eléctrico total o parcial, rearmar
40-50-80-90	Presión superior a cero en el presostato o termostato de humos
60-80-90	Presión insuficiente en el presostato o termostato de humos

Características

Nora 24:

• Caldera con servicio de Calefacción.
• La combustión se produce en una cámara abierta, aportándose el aire necesario del propio local donde esté la caldera.


Nora 24 A:

• Caldera con servicio de Calefacción y Agua Caliente Sanitaria por acumulación.
• La combustión se produce en una cámara abierta, aportándose el aire necesario del propio local donde esté la caldera.


Nora 24 F:

• Caldera con servicio de Calefacción.
• La combustión es ajena al ambiente del local donde se realiza (cámara estanca).
• El aire necesario se introduce directamente desde el exterior al mismo tiempo que son evacuados, por un extractor, los gases producidos.


Nora 24 AF:

• Caldera con servicio de Calefacción y Agua Caliente Sanitaria por acumulación.
• La combustión es ajena al ambiente del local donde se realiza (cámara estanca).
• El aire necesario se introduce directamente desde el exterior al mismo tiempo que son evacuados, por un extractor, los gases producidos.


Nora 24/24:

• Caldera con servicio de Calefacción y Agua Caliente Sanitaria instantánea con intercambiador de placas para la producción de ACS.
• La combustión se produce en una cámara abierta, aportándose el aire necesario del propio local donde esté la caldera.


Nora 24/24 T:

• Caldera con servicio de Calefacción y Agua Caliente Sanitaria instantánea, con intercambiador de placas para la producción de ACS.
• La combustión se produce en una cámara abierta, aportándose el aire necesario del propio local donde esté la caldera.
• Los gases producidos son evacuados al exterior por un extractor.


Nora 24/24 F:

• Caldera con servicio de Calefacción y Agua Caliente Sanitaria instantánea, con intercambiador de placas para la producción de ACS.
• La combustión es ajena al ambiente del local donde se realiza (cámara estanca).
• El aire necesario se introduce directamente desde el exterior al mismo tiempo que son evacuados, por un extractor, los gases producidos.

Dimensiones

Panel de mandos

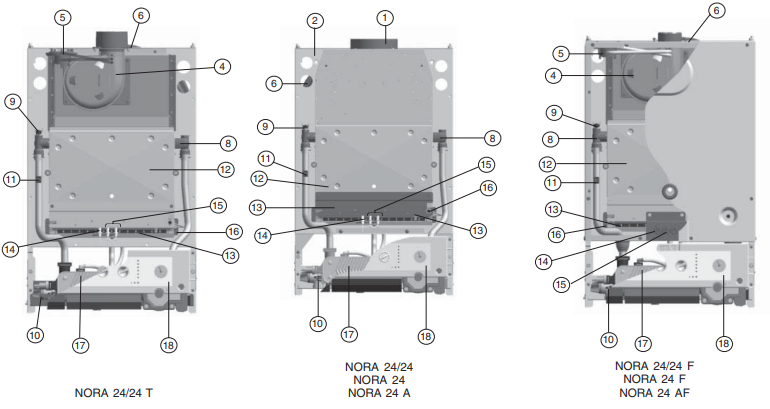

Despiece

Circuito hidráulico

Circuito eléctrico

*ver leyenda manual instalador
