Caldera de condensación de gas natural y propano ideal para climatizar una vivienda de 200 m2 y proporcionar suministro de agua a una vivienda para dos cuartos de baño. Produce agua caliente de forma instantánea y permite sus ajustes de una forma sencilla gracias a su multidisplay de gran tamaño. Tiene una potencia en el agua caliente de 28 KW y de 25 KW en calefacción, con un caudal de 16,6 litros/minuto. Su tamaño reducido en relación a la potencia aportada la hace muy interesante cuando el espacio es importante.

Guía de contenidos

Comprar

ENVÍO GRATIS ONLINE

JUNKERS Excellence Comp 25/28

1.999,00 €

JUNKERS Excellence Comp 30/36

2.279,00 €

Documentación

Instrucciones de instalación y manejo Descarga

Instrucciones de uso Descarga

Códigos de fallo / avería

CODIGO ERROR	CODIGO CAUSA	ANOMALIA	CAUSA
A1	281	Bomba bloqueada o funcionando en aire	Hay poco o ningún agua en el sistema
C1	264	Caudal de aire paró durante el funcionamiento	Se detuvo el ventilador
C4	273	Consta caudal de aire durante las últimas 24 horas	El ventilador ha estado funcionando durante las últimas 24 horas
D1	240	Cortocircuito sensor de retorno	Sensor humedad. Bloqueo durante 300 segundos antes de cambiar al error de bloqueo (tabla 33).
D1	241	Sensor de retorno desconectado	Bloqueo durante 300 segundos antes de cambiar al error de bloqueo (tabla 33).
D4	271	Diferencia de temperatura entre sensor de caudal y de seguridad excede el límite	La temperatura del caudal primario y el sensor de seguridad en el WB7 debe constar en 15°C en cada uno
E5	218	Temperatura de caudal demasiado alta	Sobrecalentamiento caudalímetro primario
E5	332	El caudalímetro primario excedió 110°C	Sobrecalentamiento caudalímetro primario
E9	219	Temperatura del sensor de seguridad demasiado alta	El intercambiador de calor principal se sobrecalentó. Temperatura máxima 105 °C
E9	220	Cortocircuito sensor de seguridad	Sensor de temperatura máximo en el intercambiador de calor principal con avería
E9	221	Circuito abierto sensor de seguridad	Sensor de temperatura máximo en el intercambiador de calor principal no se reconoció
E9	224	Termostato MAX activado	Termostato de sobrecalefacción de conducto de evacuación sobrecalentado.
E9	276	Temperatura de caudal excede 95 °C	Sobrecalentamiento primario – la caldera espera que se reduzca la temperatura; caso contrario se produce un error de bloqueo
E9	277	Temperatura de seguridad excede 95 °C	Sobrecalentamiento de sensor de seguridad del intercambiador de calor principal – la caldera espera que se reduzca la temperatura; caso contrario se produce el error 219.
E9	285	Temperatura de retorno excede los 95 °C	La caldera detendrá el proceso y esperará a que se enfríe. En caso de que después de 2 segundos haya un incremento de la temperatura de la caldera, el sistema cambia al error de bloqueo 286
EA	227	No se detecta ionización después de ignición	No se detecta llama. La caldera bloqueará durante 4 intentos antes de cambiar al error de bloqueo.
EA	229	Pérdida de señal de llama durante el funcionamiento	La llama existente apagada. Esto puede ser causado por: • Humedad en el cárter debido al bloqueo de cárter/sifón de condensado. • Un viento fuerte en el conducto de evacuación.
EA	234	Error válvula de gas	Bobina de válvula de gas desconectada
EA	261	Error de tiempo de encendido	Llama no se establece durante los primeros 4 segundos de encendido.
EF	349	Calefacción, se registro ebullición. Amplia diferencia de temperatura a pesar de mínimo quemador.	La caldera está funcionando a una carga mínima de quemador y hay una diferencia mayor a 18 °C Temperatura de caudal y retorno.
	212	Temperatura de seguridad o de caudal incrementa demasiado rápido	Bloqueo de aire o contenido de agua reducido
	213	La diferencia de temperatura entre el suministro y el retorno excede el límite	Bloqueo de aire o contenido de agua reducido
	260	No hay incremento de temperatura después de inicio de quemador	Sensor desconectado o no hay contenido de agua
	380	Temperatura de ingreso de agua caliente sanitaria mayor que la temperatura de salida de agua caliente sanitaria.	La potencia calorífica está bloqueada hasta que la temperatura de entrada caiga debajo de la temperatura de salida.
FA	306	Error de llama falsa	Llama se detectó después de la parada del quemador
FA	364	Válvula de gas EV2 prueba de fugas falló	Fuga de válvula de gas.
FB	365	Válvula de gas EV1 prueba de fugas falló	Fuga de válvula de gas.
FD	231	Error de corriente principal	Interrupción de corriente eléctrica.
F0	237-239	Error interno
F0	242-256	Error interno
F0	258	Error interno
F0	259	Error interno
F0	262	Error interno
F0	263	Error interno
F0	267	Error interno
F0	272	Error interno
F0	279	Error interno
F0	290	Error interno
F7	228	Error de llama	Llama falsa. Llama detectada antes del arranque del quemador.
	278	Fallo prueba de sensor	Todos los sensores de seguridad están controlados. Control falló.
	280	Error tiempo de reinicio de ciclo	Después de haber parado el quemador, el modo de reinicio de ciclo realiza otro intento de activación. El software tiene 3,1 segundos para intervenir antes de que la caldera cambie a la condición de avería
	328	Error interno	Cambiar panel de mando
	338	Exceso de arranques cortos del quemador sin confirmación	Consta un error en el que la bomba no registra agua.

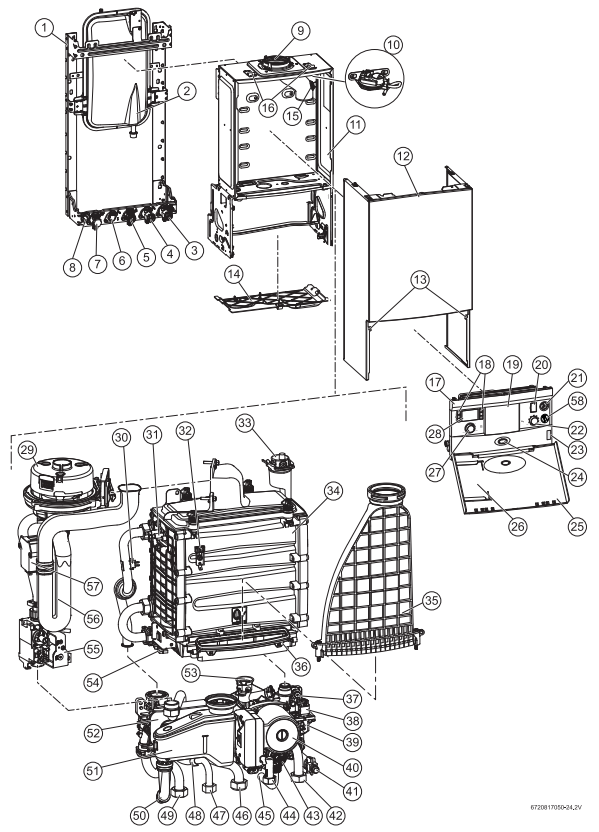

Despiece

[1] Bastidor de montaje en la pared
[2] Vaso de expansión
[3] Retorno de calefacción
[4] Entrada de agua fría
[5] Válvula de gas
[6] Salida del agua caliente
[7] Impulsión de calefacción
[8] Conexión de conducto de agua condensada
[9] Conexión del conducto de evacuación
[10] Presostato de aire
[11] Estructura principal
[12] Carcasa de la caldera
[13] Tornillos de montaje de la carcasa
[14] Panel inferior
[15] Sonda de sobrecalentamiento del conducto de evacuación
[16] Clips de fijación de carcasa
[17] Frontal de mandos
[18] Botonera
[19] Alojamiento programador (opcional)
[20] Puerto de diagnóstico – técnico de Junkers
[21] Manómetro
[22] Temperatura de agua caliente
[23] Etiqueta de identificación de caldera
[24] Testigo luminoso de avería/funcionamiento (azul)
[25] Protector frontal de mandos
[26] Ubicación de guía de uso de la caldera
[27] Temperatura de calefacción
[28] Display
[29] Ventilador
[30] Sonda de temperatura (NTC)
[31] Electrodos
[32] Limitador de temperatura (NTC)
[33] Purgador automático
[34] Intercambiador de calor de aluminio/silicio
[35] Distribuidor de gases de escape
[36] Soporte
[37] Conector del manómetro
[38] Motor válvula de 3 vías
[39] Cuerpo de válvula de 3 vías
[40] Bomba modulante
[41] Vaciado
[42] Tubo de retorno de calefacción
[43] Válvula de seguridad
[44] Entrada de agua fría
[45] Tubería de desagüe válvula de seguridad
[46] Tubo de entrada de gas
[47] Tubo de salida del agua caliente
[48] Sonda de temperatura del agua caliente (NTC)
[49] Tubo de impulsión de calefacción
[50] Salida de condesados
[51] Sifón de condensado
[52] Intercambiador de calor de agua caliente sanitaria
[53] Conexión de vaso de expansión
[54] Sonda de retorno (NTC)
[55] Válvula de gas
[56] Entrada de aire de combustión
[57] Transformador de encendido
[58] Interruptor on/off

Funciones de la caldera

• Intercambiador de calor de aluminio de silicio
• Bajas emisiones NOx
• Ajustes fijos de válvula de gas
• Encendido de quemador
• Válvula de gas con ventilador completamente modulante
• Visualización de estado de la caldera y acceso al sistema de diagnóstico y a los parámetros de puesta en marcha
• Sistema de control digital
• Retención de memoria después de interrupción de corriente
• Bajo consumo de corriente eléctrica durante el funcionamiento y los
modos de standby
• Bomba modulante
• Condensación en modos de calefacción y producción de agua
caliente
• Confort de agua caliente de tres estrellas medida según la norma
EN 13203
• Modo eco
• Intercambiador de calor de agua caliente sanitaria
• Posibilidad de prefijar el tubo de desagüe de condensado, la impulsión de calefacción, la salida de agua caliente sanitaria, gas, entrada
de agua fría sanitaria y retorno de la calefacción
• Sifón de condensado
• Bastidor de montaje mural de acero galvanizado
• El bastidor permite pasar los tubos verticales detrás de la caldera
• Compatible con todos los controladores Junkers
• Posibilidad de evacuación a 60/100 y 80/125 mm
