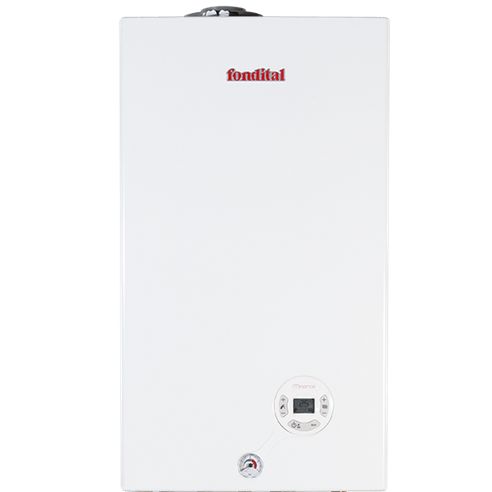

![caldera fondital minorca](https://codigocalderas.com/wp-content/uploads/2022/04/FMinorca0.jpg)
Modelos: Minorca KC – KR – KRB 24
Caldera Mural de condensación mixta instantánea Fondital del modelo MINORCA KC 24 con una potencia termica de 20 kW. De de cámara hermética y tiro forzado para la producción de agua caliente para la calefacción y la producción instantánea de agua caliente sanitaria. Es un modelo de caldera compacta y robusta, con accesibilidad total a todos los componentes desde el frontal para así poder acceder a su mantenimiento sin ninguna dificultad. Además es una caldera de funcionamiento muy silencioso y con quemador a gas de premezcla total incorporado.
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA | POSIBLE CAUSA |
---|---|---|
E01* | Caldera bloqueada por falta de llama | ▶No hay gas. ▶La válvula gas está desconectada. ▶La válvula gas está averiada. ▶La tarjeta electrónica está averiada. ▶El electrodo de encendido está roto. ▶El transformador de encendido está roto ▶La tarjeta electrónica no enciende: está averiada. ▶La tarjeta electrónica no detecta la llama: la fase y el neutro están invertidos. ▶El cable del electrodo de detección está interrumpido. ▶El electrodo de detección está roto. ▶La tarjeta electrónica no detecta la llama: está averiada. ▶El valor de la potencia de encendido es demasiado bajo. ▶La capacidad térmica al mínimo no es correcta. |
E02* | La temperatura de impulsión ha superado el valor máximo admisible. | ▶El circulador está dañado. ▶El circulador está bloqueado. |
E03* | Ha intervenido el termostato humos. | ▶Dificultad de tiro de la chimenea. ▶El conducto de escape humos/aspiración aire está obstruido ▶El termostato humos está averiado. |
E04** | La presión del agua en la instalación de calefacción es insuficiente. | ▶El equipo ha sido purgado recientemente. ▶Hay pérdidas en la instalación ▶El transductor de presión está desconectado. ▶El transductor de presión está dañado. |
E05** | Daño sensor de impulsión | ▶La sonda de ida está desconectada eléctricamente. ▶La sonda de ida está averiada. |
E06** | Daño sonda sanitario. | ▶La sonda sanitario está desconectada eléctricamente ▶La sonda sanitario está averiada. |
E15** | Daño en termistancia de retorno | ▶La sonda está desconectada. ▶La sonda está dañada. |
E23 | Avería sonda exterior (sólo con sonda exterior conectada). | ▶La sonda está desconectada ▶La sonda está dañada. |
E31** | Daño en la conexión del Mando Remoto (aparece en el display del Mando Remoto). | ▶El mando a distancia no está conectado a la placa de caldera. ▶El Mando Remoto está dañado. ▶La placa de caldera está dañada. |
E40* | Daño ventilador | ▶El ventilador está desconectado. ▶El ventilador está averiado. |
E42 | Error de configuración de la instalación hidráulica | ▶Valor incorrecto de los parámetros de programación de la placa principal. |
E44 | Avería sonda ambiente (sólo con sonda ambiente conectada). | ▶La sonda está desconectada. ▶La sonda está dañada. |
E70 | Problemas en el caudal de aire. Posible obstrucción del intercambiador de calor del lado humos | ▶El intercambiador de calor está obstruido en el lado humos. |
E77 | Problemas en la alimentación eléctrica de la placa electrónica. | ▶La red eléctrica no es estable. |
E78 | La temperatura de impulsión crece muy rápidamente. | ▶La bomba está bloqueada ▶La bomba está dañada. ▶Presencia de aire en el sistema de calefacción. |
E80 | El ∆T entre impulsión y retorno no entra en las condiciones límite. | ▶Las sondas de impulsión y/o retorno están dañadas ▶El tubo de by pass está obstruido ▶La válvula de by pass no está montada o está montada de manera errada ▶El circuito primario del intercambiador de calor está obstruido. |
E81* | La circulación del agua en la caldera no es correcta. | ▶No hay suficiente presión en la instalación. ▶El agua no circula correctamente en la instalación |
- *errores que puede restablecer el usuario manteniendo presionada la tecla RESET
- ** errores que se auto-restablecen, se resetean automáticamente cuando la anomalía es corregida
Características
- Intercambiador de calor en aluminio primario
- Quemador con nuevo mezclador total
- Válvula de gas modulante con ventilador de combustión a velocidad variable
- Circulador alta eficiencia modulante
- Modulación de llama en calefacción y ACS
- Encendido electónico, deteción de llama por ionización
- Bypass de serie
- Intercambiador sanitario a placas en acero inoxidable
- Válvula desviadora mecanizada
- Ideal para la sustitución en instalaciones con radiadores
- Interfaz usuario LCD con diagnostico
- Predisposición para el funcionamiento con sonda externa o sonda ambiente, para termostato y mando de control remoto
- Posibilidad de parámetros programables e historial de averías
- Campo de modulacion de la bomba 1/5
- Vaso de expansión de membrana de 7 litros
- Kit estándar de humos icluido

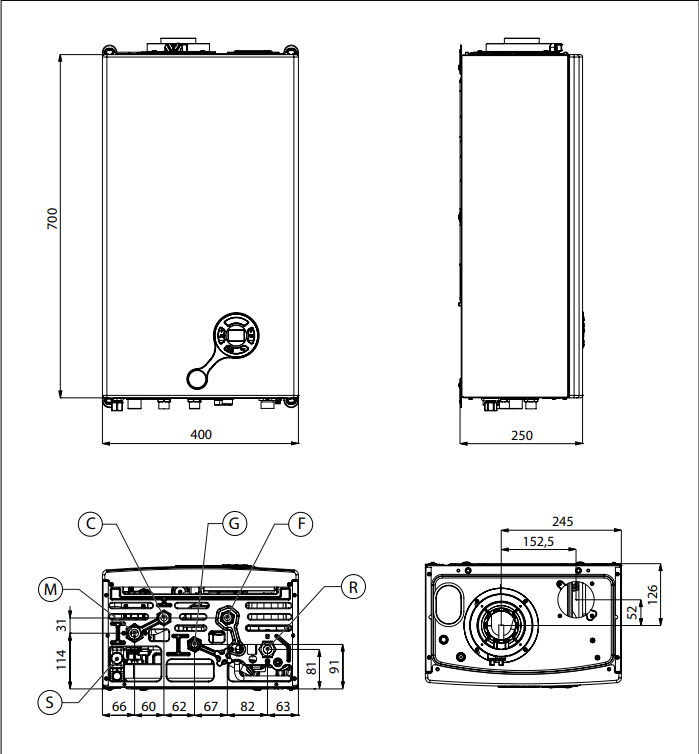

Dimensiones

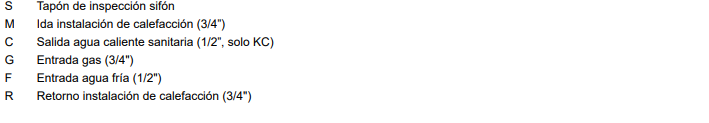

KC/KR
![](https://codigocalderas.com/wp-content/uploads/2022/04/4760fc7521451f9135640d353dd8a02c.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/3882b1857b16f1717bb9693ae37bc8c8.png)

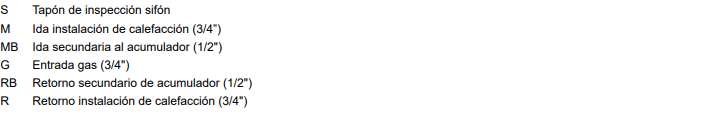

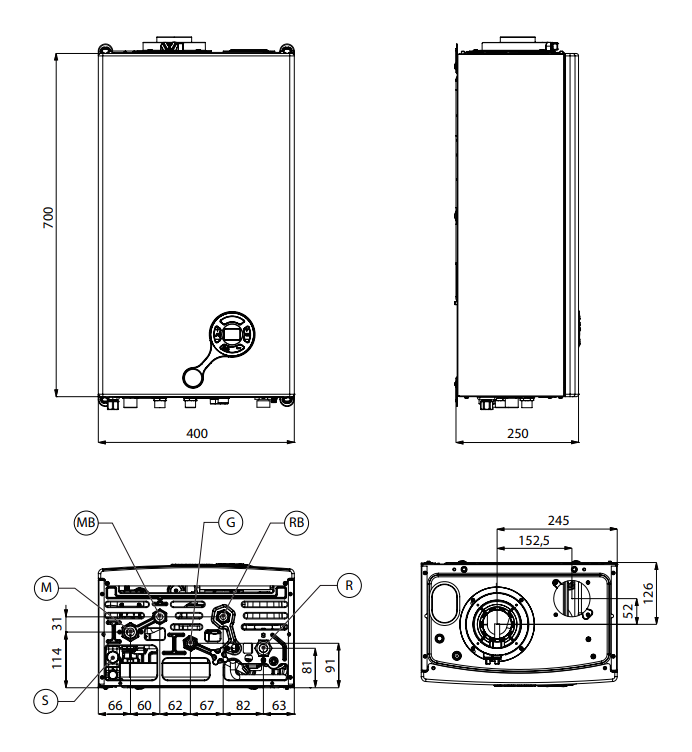

KRB
![](https://codigocalderas.com/wp-content/uploads/2022/04/0448f127527d1cc666e45c688c6b80a2.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/3d1655e8651c24e1b61e7f9da4f780c8.png)

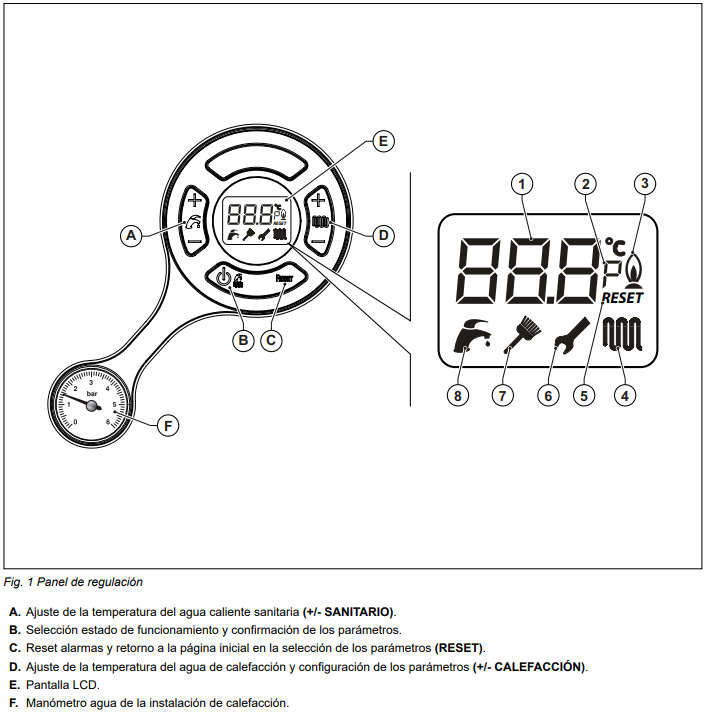

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/b957cffb74473ffed9efc4044b671d86.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/d18ae31af3d6f6da216a5a9b671dae3f.png)

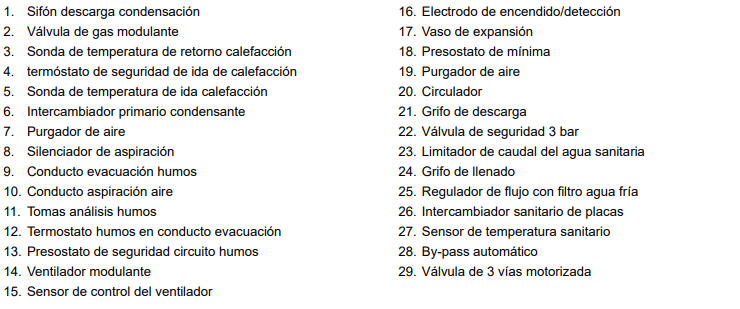

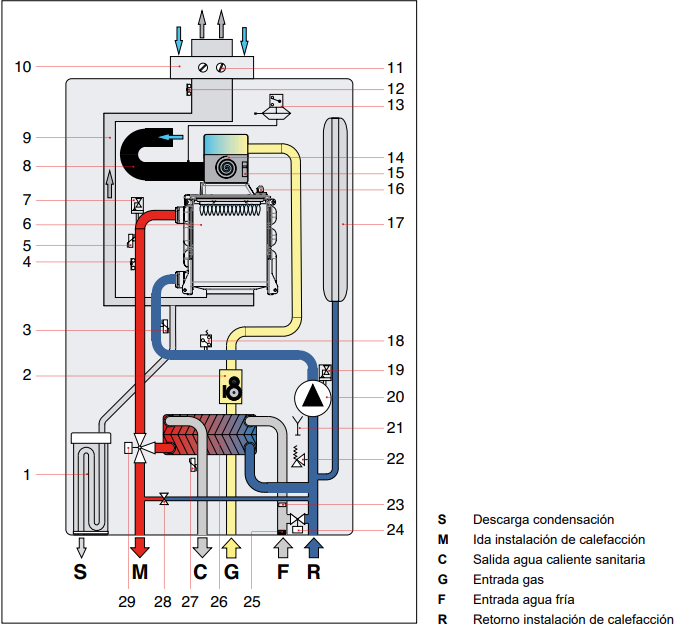

Despiece
KC
![](https://codigocalderas.com/wp-content/uploads/2022/04/26d75b4275e80494e4ec8c06096dae54.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/2b6cfee3415d81507e5022d19f7c9ef3.png)

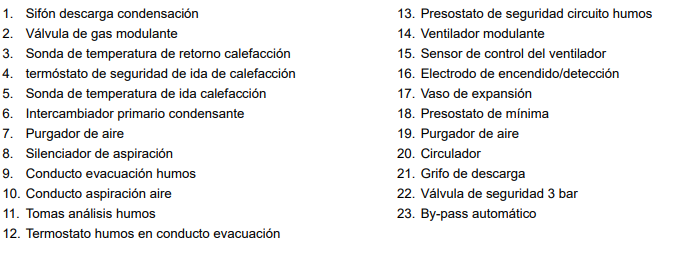

KR
![](https://codigocalderas.com/wp-content/uploads/2022/04/7dae97b1a8a3adbb2c15d2301eff3a47.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/94f69d16e3c87f60b83a8bb74617f652.png)

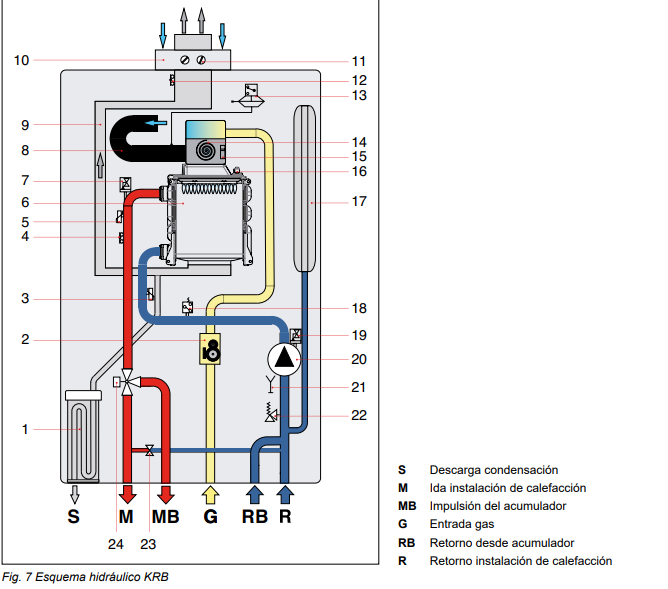

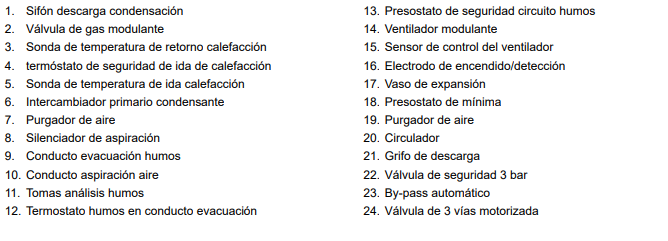

KRB
![](https://codigocalderas.com/wp-content/uploads/2022/04/14da2d0cb15978653fe0f011c36434d8.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/170d63bf939bc861a38b4835f0221d46.png)
Circuito eléctrico

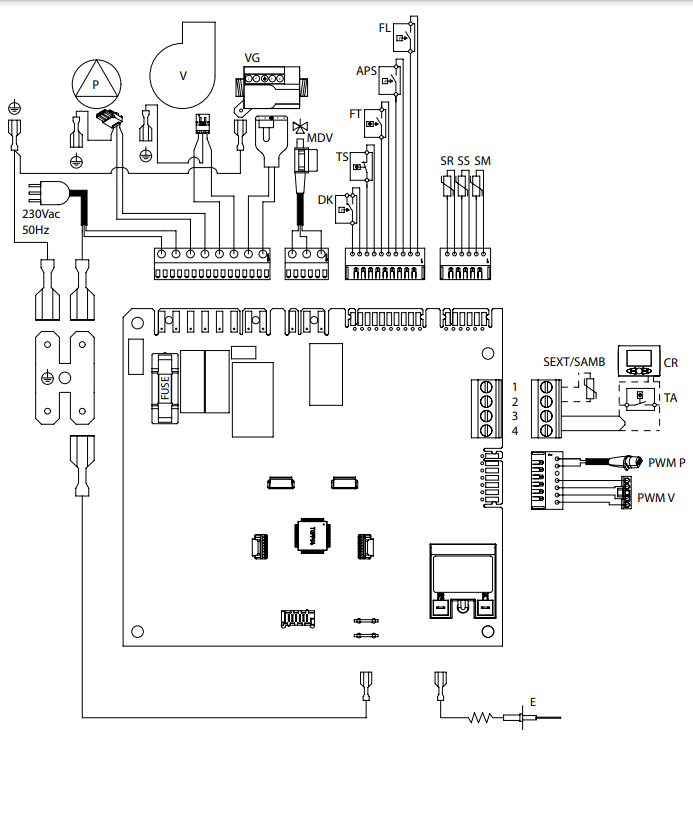

KC
![](https://codigocalderas.com/wp-content/uploads/2022/04/ed40598f59c3163bca51ae48b08d624d.png)

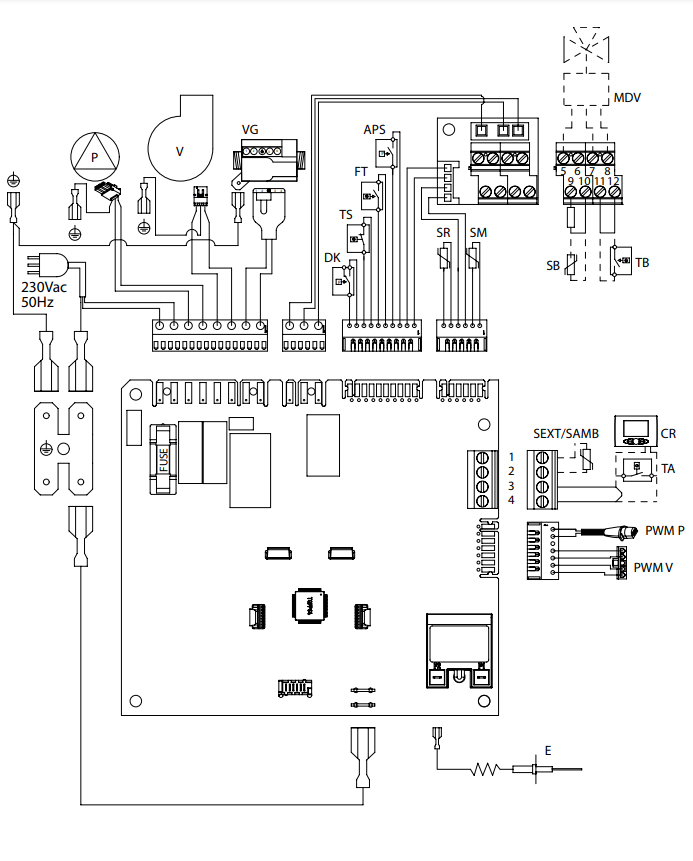

KR
![](https://codigocalderas.com/wp-content/uploads/2022/04/f473f0faf0c46a65e626bd3216efa6ca.png)

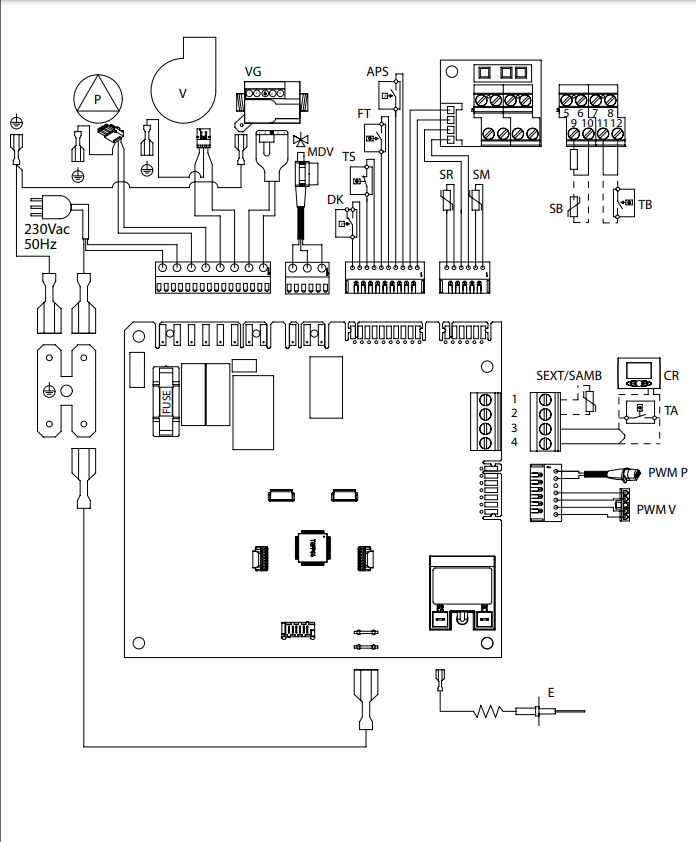

KRB
![](https://codigocalderas.com/wp-content/uploads/2022/04/488ec7ffb6a18f4199d9a3b11d0abd85.png)
