Caldera mural de condensación con producción instantánea de ACS
Compatible con el termostato WI-FI smart SPOT
Caldera mural mixta instantánea de condensación Fondital modelo DELFIS, con bomba de alta eficiencia y de clase NOx 5, de eficiencia energética A/XL. esta disponible para utilizar con gas Natural o gas Propano, incluye 2 años de garantía, Fondital ha dotado a esta caldera DELFIS de un amplio rango de modulación (de 1:9), permitiendo un confort mayor tanto en la regulación del sistema de calefacción como en instalaciones con integración solar, garantizando un gran ahorro energético y una elevada eficiencia.
Modelos:
- KC 12-24-28
- KR 12-24-28
- KRB 12-24-28
Guía de contenidos
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA | POSIBLE CAUSA |
|---|---|---|
| E01* | Caldera bloqueada por falta de llama | ▶No hay gas. ▶La válvula gas está desconectada. ▶La válvula gas está averiada. ▶La tarjeta electrónica está averiada. ▶El electrodo de encendido está roto. ▶El transformador de encendido está roto ▶La tarjeta electrónica no enciende: está averiada. ▶La tarjeta electrónica no detecta la llama: la fase y el neutro están invertidos. ▶El cable del electrodo de detección está interrumpido. ▶El electrodo de detección está roto. ▶La tarjeta electrónica no detecta la llama: está averiada. ▶El valor de la potencia de encendido es demasiado bajo. ▶La capacidad térmica al mínimo no es correcta. |
| E02* | La temperatura de impulsión ha superado el valor máximo admisible. | ▶El circulador está dañado. ▶El circulador está bloqueado. |
| E03* | Ha intervenido el termostato humos. | ▶Dificultad de tiro de la chimenea. ▶El conducto de escape humos/aspiración aire está obstruido ▶El termostato humos está averiado. |
| E04** | La presión del agua en la instalación de calefacción es insuficiente. | ▶El equipo ha sido purgado recientemente. ▶Hay pérdidas en la instalación ▶El transductor de presión está desconectado. ▶El transductor de presión está dañado. |
| E05** | Daño sensor de impulsión | ▶La sonda de ida está desconectada eléctricamente. ▶La sonda de ida está averiada. |
| E06** | Daño sonda sanitario (solo KC). | ▶La sonda sanitario está desconectada eléctricamente. ▶La sonda sanitario está averiada. |
| E07** | Daño sonda humos | ▶La sonda humos está desconectada eléctricamente. ▶La sonda humos está dañada. |
| E12** | Daño en la sonda del acumulador (KR/KRB con acumulador externo, opcional y sonda NTC). | ▶La sonda está desconectada ▶La sonda está dañada. |
| E15** | Daño en termistancia de retorno | ▶La sonda está desconectada. ▶La sonda está dañada. |
| E31** | Daño en la conexión del Mando Remoto (aparece en el display del Mando Remoto). | ▶El mando a distancia no está conectado a la placa de caldera. ▶El Mando Remoto está dañado. ▶La placa de caldera está dañada. |
| E35** | Intervención del termostato de seguridad en protección de la ‘zona 2’ mezclada. (solo con kit zonas “0KITZONE05” instalado) | ▶La válvula mezcladora es defectuosa o está averiada. ▶El termostato está desconectado. ▶El termostato está averiado. |
| E36** | Daño sonda de impulsión en una de las zonas instaladas. (solo con kit zonas “0KITZONE05” instalado) | ▶La sonda está desconectada. ▶La sonda está dañada. |
| E40* | Daño ventilador | ▶El ventilador está desconectado. ▶El ventilador está averiado. |
| E41** | No existe comunicación entre la placa y los dispositivos periféricos (placas de zona) | ▶Las placas de zona no están conectadas. ▶Las placas de zona son defectuosas. |
| E42 | Error de configuración de la instalación hidráulica | ▶Valor incorrecto de los parámetros de programación de la placa principal. |
| E51 | Bloqueo por daño del hardware en el circuito de seguridad. | ▶La placa caldera está dañada. |
| E52 | Bloqueo por daño del hardware en el circuito de seguridad. | ▶La placa caldera está dañada. |
| E53 | Bloqueo por daño del hardware en el circuito de seguridad. | ▶La placa caldera está dañada. |
| E80 | El ∆T entre impulsión y retorno no entra en las condiciones límite. | ▶Las sondas de impulsión y/o retorno están dañadas ▶El tubo de by pass está obstruido ▶La válvula de by pass no está montada o está montada de manera errada ▶El circuito primario del intercambiador de calor está obstruido. |
| E86 * | La temperatura de impulsión crece muy rápidamente | ▶La bomba está bloqueada. ▶La bomba está dañada. ▶Presencia de aire en el sistema de calefacción. |
| E87 * | La temperatura de retorno aumenta muy rápidamente. | ▶Circulación de agua extraña en la caldera. ▶Presencia de aire en el sistema de calefacción. |
| E89*** | Valor de temperatura humos anómalo. | ▶La sonda humos en el intercambiador está defectuosa o dañada. |
| E98 | Alcanzado el número máximo de desbloqueos de la interfaz de la caldera. | ▶El usuario ha alcanzado el número máximo de errores reseteables desde la caldera. |
| E99 | Alcanzado el número máximo de desbloqueos desde el Mando Remoto | ▶El usuario ha alcanzado el número máximo de errores reseteables del Mando Remoto. |
- *errores que puede restablecer el usuario manteniendo presionada la tecla RESET
** errores que se auto-restablecen, se resetean automáticamente cuando la anomalía es corregida
*** errores reseteables exclusivamente por la asistencia técnica
En el caso de que se presentasen los errores E73, E85, E90 y E91, contactar con un Centro de Asistencia o personal cualificado
para una intervención de mantenimiento.
Características
- Alta producción de agua caliente sanitaria, más potencia durante el funcionamiento en sanitario
- Campo de modulación 1:9
- Relé multifunción para la conexión a sistemas con válvulas de zona o gestión de bomba externa o aviso remoto de alarma
- Vaso de expansión calefacción de 9 litros
- Circulador modulante de alta eficiencia con purgador incorporado
- Compacta, solo 250 mm de profundidad
- Gestión de 2 tipos de sistema solar térmico (con kit adicional)
- Termoregulación con sonda externa (opcional)
- Intercambiador de termopolímeros y acero inoxidable
- Predisposición para la conexión al Mando Remoto (opcional suministrado por el fabricante)
- Parámetros programables para adaptar la caldera a la instalación y lista de las alarmas
- By-pass automático
Dimensiones

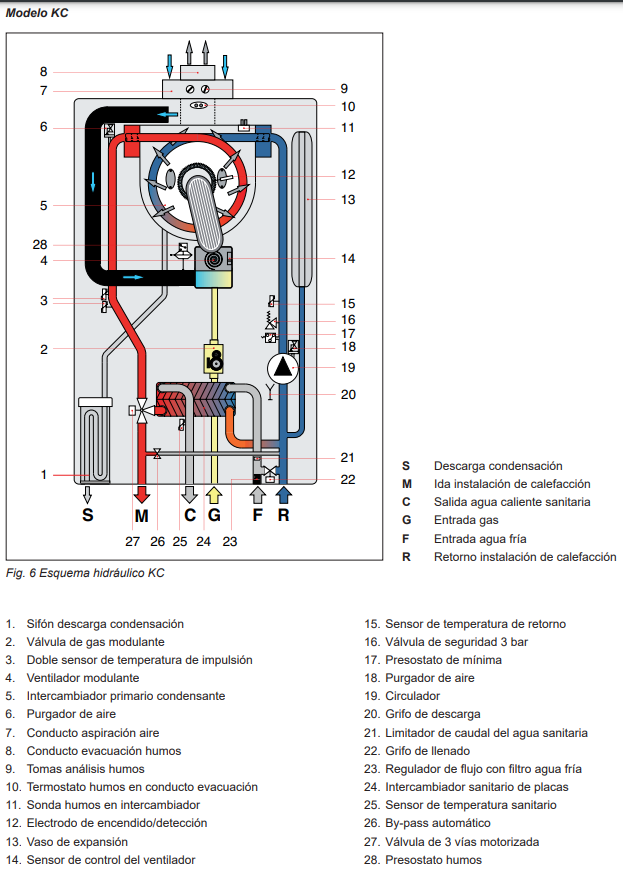

Modelo KC
Modelo KR
Modelo KRB
Panel de mandos
Despiece
Circuito eléctrico
Modelo KC
Modelo KR
KRB
