Caldera de gas de condensación BLUEHELIX TECH S 45 H ultracompacta ideal para espacios muy reducidos. Para grandes necesidades de calefacción y ACS de 45,6 kW
No precisa sala de calderas para su instalación (estanca). Eficiencia muy elevada (108,8% de rendimiento) con rango de modulación 1:6 y de muy reducidas emisiones (Clase 6).
Sistema de comunicación Opentherm compatible con nuestra gama de cronotermostatos Ferroli CONNECT SMART WIFI y ROMEO.
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A01 | El quemador no se enciende | ▶Falta de gas,Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos ▶Anomalía del electrodo de detección o de encendido ▶Controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones ▶Válvula del gas estropeada, Controlar la válvula del gas y cambiarla si es necesario ▶Potencia de encendido demasiado baja. Regular la potencia de encendido |
| A02 | Señal de llama presente con quemador apagado | ▶Anomalía del electrodo Controlar el cableado del electrodo de ionización ▶Anomalía de la tarjeta Controlar la tarjeta |
| A03 | Actuación de la protección contra sobretemperatura | -▶Sensor de la calefacción dañado, controlar la posición y el funcionamiento del sensor de calefacción ▶No circula agua en la instalación,controlar la bomba de circulación -▶Aire en la instalación ,purgar la instalación |
| A04 | Actuación del dispositivo de seguridad conducto salida de humos | ▶Anomalía F07 generada 3 veces en las últimas 24 horas ▶Ver anomalía F07 |
| A05 | Actuación de la protección del ventilador | ▶Anomalía F15 generada 1 hora consecutiva |
| A06 | No hay llama tras la fase de encendido (6 veces en 4min) | ▶Fallo del electrodo de ionización ▶Controlar la posición del electrodo de ionización y sustituirlo si hace falta ▶Llama inestable ▶Controlar el quemador ▶Anomalía offset válvula del gas, controlar calibración offset a la potencia mínima ▶Conductos de aire y humos obstruidos ▶Desatascar la chimenea, los conductos de salida de humos y entrada de aire, y los terminales ▶Sifón obstruido ▶Controlar el sifón y sustituirlo si hace falta |
| A23 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A24 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F07 | Alta temperatura de los humos | ▶Chimenea parcialmente obstruida o insuficiente ▶Controlar la eficiencia de la chimenea, de los conductos de salida de humos y del terminal de salida ▶Posición del sensor de humos ▶Controlar la posición y el funcionamiento del sensor de humos |
| F10 | Anomalía del sensor de ida 1 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F11 | Anomalía del sensor de retorno | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F12 | Anomalía del sensor del agua sanitaria | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F13 | Anomalía del sensor de humos | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F14 | Anomalía del sensor de ida 2 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F15 | Anomalía del ventilador | ▶Falta tensión ▶Señal taquimétrica interrumpida ▶Ventilador averiado ▶Verificar el cableado del conector de 3 polos ▶Verificar el cableado del conector de 5 polos ▶Controlar el ventilador |
| F20 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F21 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A23 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A26 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F34 | Tensión de alimentación inferior a 170 V | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F35 | Frecuencia de red anómala | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F37 | Presión del agua de la instalación incorrecta | ▶Presión demasiado baja Cargar la instalación ▶Sensor estropeado Controlar el sensor |
| F39 | Anomalía de la sonda externa | ▶Sonda estropeada o cableado en cortocircuito ▶Controlar el cableado o sustituir el sensor ▶Sonda desconectada tras activar la temperatura adaptable ▶Volver a conectar la sonda externa o desactivar la temperatura adaptable |
| F40 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A41 | Posición de los sensores Sensor de ida desconectado del tubo | ▶Controlar la posición y el funcionamiento del sensor de calefacción |
| A42 | Anomalía del sensor de calefacción | ▶Sensor averiado- Cambiar el sensor |
| F42 | Anomalía del sensor de calefacción | ▶Sensor estropeado Sustituir el sensor |
| F43 | Actuación de la protección del intercambiador | ▶No circula agua en la instalación- Controlar la bomba ▶Aire en la instalación Purgar de aire la instalación |
| F47 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F52 | Anomalía del sensor de calefacción | ▶Cambiar el sensor. |
| A61 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A62 | No hay comunicación entre la centralita y la válvula del gas | ▶Centralita desconectada, conectar la centralita a la válvula del gas. ▶Válvula averiada,cambiar la válvula |
| A63 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A64 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A65 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| F66 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
Características
> Máxima eficiencia A+, en combinación con CONNECT Smart WIFI (caldera + cronocomando).
> Rango de modulación 1/6.La caldera de gas de condensación BLUEHELIX TECH S 45 H de Ferroli puede arrancar con demandas 6 veces más pequeñas que su potencia nominal. Fundamental para pequeñas demandas de calefacción en periodos de entretiempo.
> Bomba de alta eficiencia.
> Intercambiador primario monotérmico de alto rendimiento de acero inoxidable.
> Mínimas emisiones contaminantes (clase 6 según la EN 15502-1) ya acorde con lo previsto por la directiva ErP del 26.09.2018 (emisiones NOx < 56mg/kWh).
> Elevado rendimiento de hasta el 108,8%.
> Activa la calefacción cuando la temperatura del agua de la instalación disminuye por debajo de 6º C.
> La caldera de gas de condensación BLUEHELIX TECH S 45 H de Ferroli está diseñada específicamente para facilitar la instalación y el mantenimiento.
> Gran producción de ACS mediante combinación con interacumulador.
> Caldera de gas de reducidas dimensiones.
> Instalación sin sala de calderas.
Dimensiones
Panel de mandos
Despiece

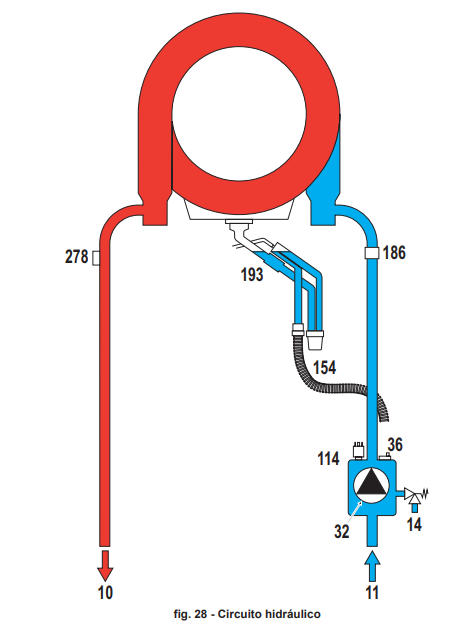

Circuito hidráulico
Circuito eléctrico
