Códigos de fallo / avería
ERROR | ANOMALIA | CAUSA |
---|---|---|
A01 | El quemador no se enciende | ▶Falta de gas,Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos ▶Anomalía del electrodo de detección o de encendido ▶Controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones ▶Válvula del gas estropeada, Controlar la válvula del gas y cambiarla si es necesario ▶Potencia de encendido demasiado baja. Regular la potencia de encendido |
A02 | Señal de llama presente con quemador apagado | ▶Anomalía del electrodo Controlar el cableado del electrodo de ionización ▶Anomalía de la tarjeta Controlar la tarjeta |
A06 | No hay llama tras la fase de encendido (6 veces en 4min) | ▶Fallo del electrodo de ionización ▶Controlar la posición del electrodo de ionización y sustituirlo si hace falta ▶Llama inestable ▶Controlar el quemador ▶Anomalía offset válvula del gas, controlar calibración offset a la potencia mínima ▶Conductos de aire y humos obstruidos ▶Desatascar la chimenea, los conductos de salida de humos y entrada de aire, y los terminales ▶Sifón obstruido ▶Controlar el sifón y sustituirlo si hace falta |
A07 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
A08 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de retorno y cambiarlo si es necesario ▶Controlar el circulador ▶Purgar de aire la instalación |
A09 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de retorno y cambiarlo si es necesario ▶Controlar el circulador ▶Purgar de aire la instalación |
A11 | Conexión de la válvula del gas | ▶Controlar el cableado o sustituir la válvula |
A13 | Anomalía de la sonda de humos | ▶Controlar el cableado o cambiar la sonda de humos |
A14 | Actuación del dispositivo de seguridad de la salida de humos | ▶Ver anomalía F03 |
A23 | Anomalía del presostato del agua | ▶Presión de la instalación fuera de los límites establecidos (transductor) ▶Controlar la conexión a la red de agua ▶Controlar la válvula de llenado y el relé de mando |
A24 | Anomalía del presostato del agua | ▶Presión de la instalación fuera de los límites establecidos (transductor) ▶Controlar la conexión a la red de agua ▶Controlar la válvula de llenado y el relé de mando |
A26 | Anomalía del presostato del agua | ▶Presión de la instalación fuera de los límites establecidos (transductor) ▶Controlar la conexión a la red de agua ▶Controlar la válvula de llenado y el relé de mando |
A42 | Actuación de la protección control de sensores | ▶Controlar la posición y el funcionamiento del sensor de ida y/o retorno ▶Controlar la posición y el funcionamiento del sensor de retorno |
A44 | Error por demandas múltiples | ▶Controlar si hay picos de presión en el circuito DHW. Si es necesario, modificar el parámetro b11 |
A54 | Anomalía de la centralita | ▶Desconectar la caldera durante 10 segundos, conectarla y cambiar la centralita si es necesario |
A55 | Anomalía de la centralita | ▶Desconectar la caldera durante 10 segundos, conectarla y cambiar la centralita si es necesario |
A56 | Calibración incorrecta Procedimiento de calibración no terminado | ▶Controlar los parámetros y hacer una Calibración 100 % ▶Controlar la posición del electrodo y cambiarlo si es necesario. Tras la sustitución, repetir la calibración 100 % ▶Controlar la estanqueidad del conducto de humos y de las juntas ▶Anular la anomalía. Abrir el grifo del agua caliente y esperar a que la llama deje de parpadear (aprox. 2 minutos) |
A61 | Anomalía de la centralita | ▶Controlar la conexión de tierra. ▶Controlar el electrodo. ▶Cambiar la centralita si es necesario. |
A62 | No hay comunicación entre la centralita y la válvula del gas | ▶Conectar la centralita a la válvula ▶Controlar el cableado ▶Cambiar la válvula |
A63 | Anomalía de la centralita | ▶Desconectar la caldera durante 10 segundos, conectarla y cambiar la centralita si es necesario |
A64 | Superado el número máximo de Reset consecutivos | ▶Desconectar la caldera por 60 s y conectarla. |
A65 | Errores específicos del control de la combustión | ▶Controlar que los conductos de humos y el sifón de condensados no estén obstruidos. ▶Controlar la presión de alimentación del gas. ▶Hacer una calibración manual para regular el CO2. Si es necesario, hacer la calibración manual completa. ▶Si el problema persiste, sustituir la tarjeta electrónica. |
A68 | Error BCC Service key | ▶Repetir el procedimiento de carga en los 5 minutos siguientes a la alimentación eléctrica de la caldera y cambiar la BCC Service key si es necesario |
A80 | Señal de llama parásita tras el cierre de la válvula | ▶Controlar la posición y el estado del electrodo. ▶Controlar la tarjeta electrónica. ▶Controlar la válvula del gas y sustituirla si es necesario. |
A88 | Errores específicos del control de la combustión o de la válvula del gas | ▶Restablecer la anomalía y hacer la calibración manual completa. ▶Si es necesario, sustituir la válvula del gas o la tarjeta electrónica. |
A97 | Errores específicos del control de la combustión | ▶Controlar que los conductos de humos y el sifón de condensados no estén obstruidos. ▶Controlar la presión de alimentación del gas. ▶Hacer una calibración manual para regular el CO2. Si es necesario, hacer la calibración manual completa. ▶Si el problema persiste, sustituir la tarjeta electrónica. |
A98 | Demasiados errores SW o error aparecido por sustitución de tarjeta | ▶Resolver el problema, restablecer la anomalía y comprobar el encendido correcto. ▶Hacer una calibración manual completa y sustituir la tarjeta electrónica si es necesario. |
A99 | Error genérico | ▶Resolver la anomalía. y comprobar el encendido correcto. ▶Hacer una calibración manual completa y sustituir la tarjeta electrónica si es necesario. |
F03 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
F04 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de calefacción y cambiarlo si es necesario ▶Controlar el circulador ▶Purgar de aire la instalación |
F05 | Anomalía del ventilador | ▶Controlar el cableado del conector de 5 polos ▶Controlar el ventilador y sustituirlo si es necesario |
F09 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de ida y cambiarlo si es necesario ▶Controlar la bomba de circulación y la instalación de calefacción |
F10 | Anomalía del sensor de ida 1 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F11 | Anomalía del sensor de retorno | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F12 | Anomalía del sensor del agua sanitaria | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F13 | Anomalía del sensor de humos | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F14 | Anomalía del sensor de ida 2 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F15 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
F16 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de retorno y cambiarlo si es necesario ▶Controlar el circulador ▶Purgar de aire la instalación |
F17 | Anomalía de la sonda de humos | ▶Controlar el cableado o cambiar la sonda de humos |
F18 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
F19 | Anomalía de los parámetros de la tarjeta | ▶Controlar el parámetro de la tarjeta y modificar el parámetro b15 en 3 |
F20 | Presión del agua de la instalación demasiado baja | ▶Controlar el presostato del agua / transductor de presión |
F21 | Presión del agua de la instalación demasiado alta | ▶Controlar la válvula de llenado y el relé de mando ▶Controlar el vaso de expansión |
F22 | Anomalía del sensor de retorno | ▶Controlar el cableado o cambiar el sensor |
F34 | Tensión de alimentación inferior a 170 V | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
F35 | Frecuencia de red anómala | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
F36 | Actuación de la protección control de sensores | ▶Controlar la posición y el funcionamiento del sensor de ida y/o retorno ▶Controlar la posición y el funcionamiento del sensor de retorno |
F37 | Presión del agua de la instalación incorrecta | ▶Presión demasiado baja Cargar la instalación ▶Sensor estropeado Controlar el sensor |
F39 | Anomalía de la sonda externa | ▶Sonda estropeada o cableado en cortocircuito ▶Controlar el cableado o sustituir el sensor ▶Sonda desconectada tras activar la temperatura adaptable ▶Volver a conectar la sonda externa o desactivar la temperatura adaptable |
F40 | Presión del agua de la instalación demasiado alta | ▶Controlar la válvula de llenado y el relé de mando ▶Controlar el vaso de expansión |
F41 | Actuación de la protección DELTA T máximo | ▶Controlar la posición y el funcionamiento del sensor de calefacción ▶Controlar la posición y el funcionamiento del sensor de retorno ▶Controlar el circulador ▶Purgar de aire la instalación |
F43 | Actuación de la protección del intercambiador | ▶Controlar el circulador ▶Purgar de aire la instalación |
F47 | Anomalía del presostato del agua | ▶Comprobar nivel de agua ▶Controlar el cableado del sensor de presión de agua ▶Controlar el sensor de presión de agua |
A41 | Posición de los sensores Sensor de ida desconectado del tubo | ▶Controlar la posición y el funcionamiento del sensor de calefacción |
A42 | Anomalía del sensor de calefacción | ▶Sensor averiado- Cambiar el sensor |
F42 | Anomalía del sensor de calefacción | ▶Sensor estropeado Sustituir el sensor |
F43 | Actuación de la protección del intercambiador | ▶No circula agua en la instalación- Controlar la bomba ▶Aire en la instalación Purgar de aire la instalación |
F50 | Anomalía del termostato de límite con parámetro b06 = 1 o 4 | ▶Controlar el circulador ▶Purgar de aire la instalación ▶Controlar el ajuste del parámetro |
F51 | Baja presión del agua con parámetro b06 = 3 | ▶Cargar la instalación ▶Controlar el presostato del agua / transductor de presión ▶Controlar el ajuste del parámetro |
F53 | Anomalía del termostato de límite con parámetro b06 = 1 o 4 | ▶Controlar el circulador ▶Purgar de aire la instalación ▶Controlar el ajuste del parámetro |
F57 | Calibración incorrecta Procedimiento de calibración no terminado | ▶Controlar los parámetros y hacer una Calibración 100 % ▶Controlar la posición del electrodo y cambiarlo si es necesario. Tras la sustitución, repetir la calibración 100 % ▶Controlar la estanqueidad del conducto de humos y de las juntas ▶Anular la anomalía. Abrir el grifo del agua caliente y esperar a que la llama deje de parpadear (aprox. 2 minutos) |
F58 | Anomalía de la centralita | ▶Controlar la conexión de tierra. ▶Controlar el electrodo. ▶Cambiar la centralita si es necesario. |
F62 | Solicitud de calibración | ▶Hacer la calibración manual completa |
F64 | Superado el número máximo de restablecimientos consecutivos | ▶Desconectar la alimentación de la caldera 60 s y volver a conectarla |
F65 | Errores específicos del control de la combustión | ▶Controlar que los conductos de humos y el sifón de condensados no estén obstruidos. ▶Controlar la presión de alimentación del gas. Hacer una calibración manual para regular el CO2. Si es necesario, hacer la calibración manual completa. ▶Si el problema persiste, sustituir la tarjeta electrónica |
F66 | Carga del firmware no terminada correctamente | ▶Recargar el firmware o cambiar la tarjeta |
F67 | BCC Service key conectada | ▶Cargar los parámetros |
F96 | Errores específicos de la combustión de la llama | ▶Controlar alimentación del gas, conductos de humo y descarga de condensados. ▶Controlar la posición y el estado del electrodo; después de unos 3 minutos el error se restablece |
F98 | Errores específicos del control de la combustión | ▶Controlar que los conductos de humos y el sifón de condensados no estén obstruidos. ▶Controlar la presión de alimentación del gas. Hacer una calibración manual para regular el CO2. Si es necesario, hacer la calibración manual completa. ▶Si el problema persiste, sustituir la tarjeta electrónica |
Características
- La nueva interfaz de usuario con tecnología «capsense touch», incorpora un visor de 2,8” y permite al usuario interactuar con el producto de modo ágil y sumamente sencillo.

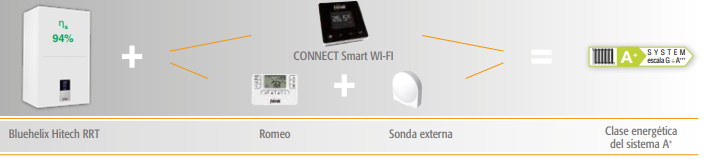

- Gracias a la eficiencia energética del calentamiento ambiente ηs 94% entre las más altas de la categoría (Clase A ErP, escala de G a A++) y a la combinación con el mando remoto Connect, es capaz de leer la temperatura externa directamente desde Internet, alcanza la clase energética de sistema A+ (escala de G a A+++). Se adapta fácilmente a las condiciones de carga gracias al amplio intervalo de modulación que puede llegar hasta 1:10 (mod. 34 C).
- Gracias al sistema «Hydrogen plug-in», una de sus innovaciones más importantes, ya está en disposición de autorregularse para funcionar con mezclas de gas natural e hidrógeno, que no tardarán en llegar a Europa, para luchar contra el calentamiento global.

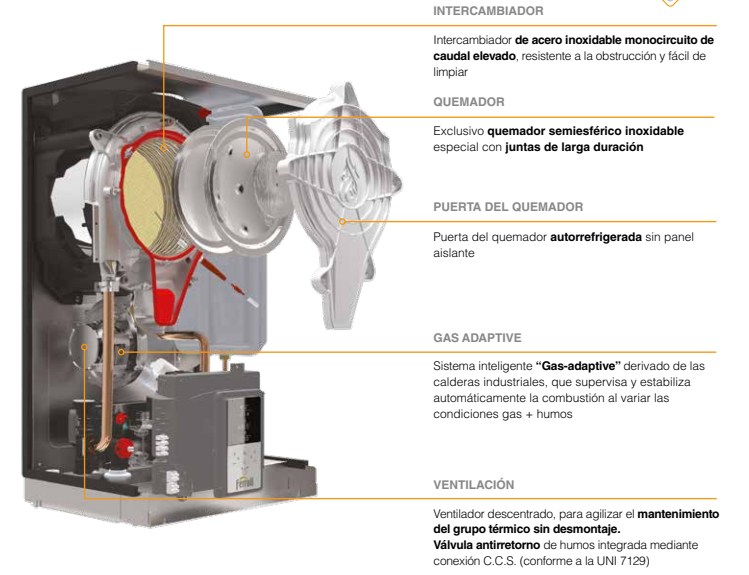

- Diseñada para satisfacer plenamente las exigencias de un producto «robusto» desde todos los puntos de vista gracias al intercambiador principal con pasos elevados capaz de garantizar la máxima eficiencia y fiabilidad en el tiempo también, y no solo, en sustitución de antiguos generadores en sistemas especialmente sucios.

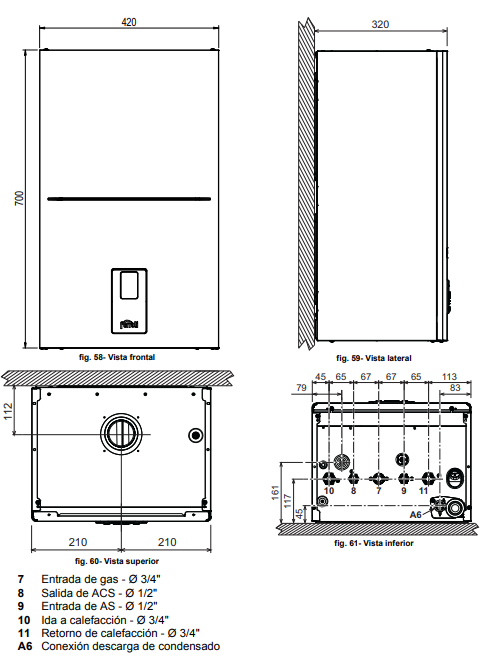

Dimensiones

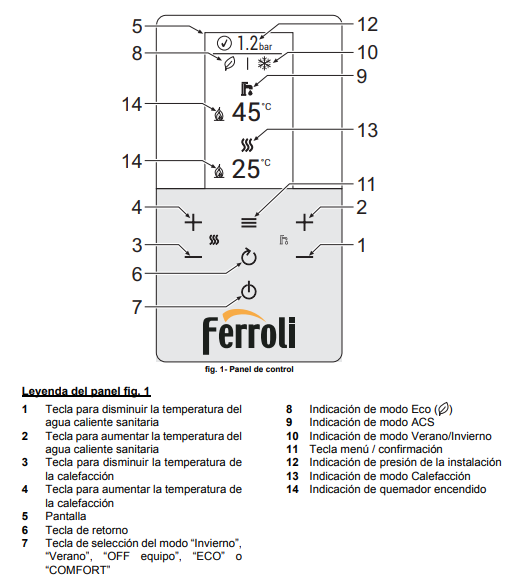

Panel de mandos

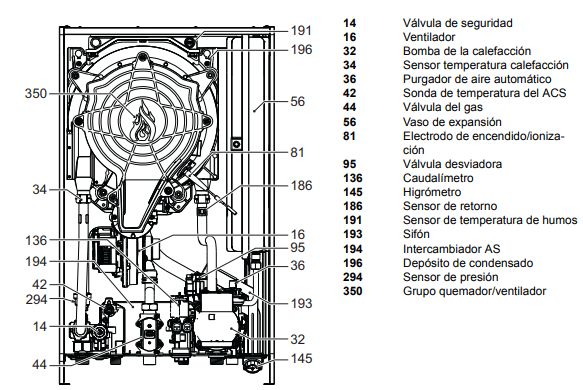

Despiece

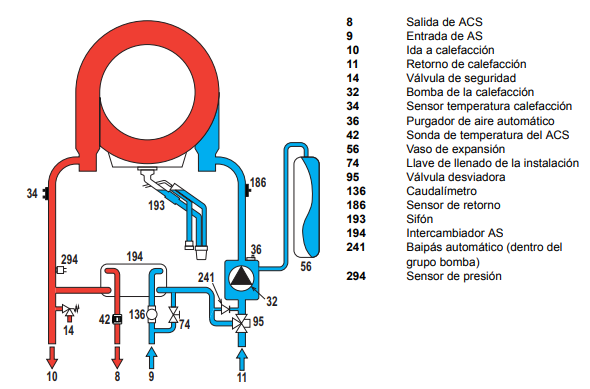

Circuito hidráulico

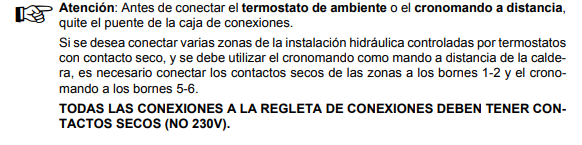

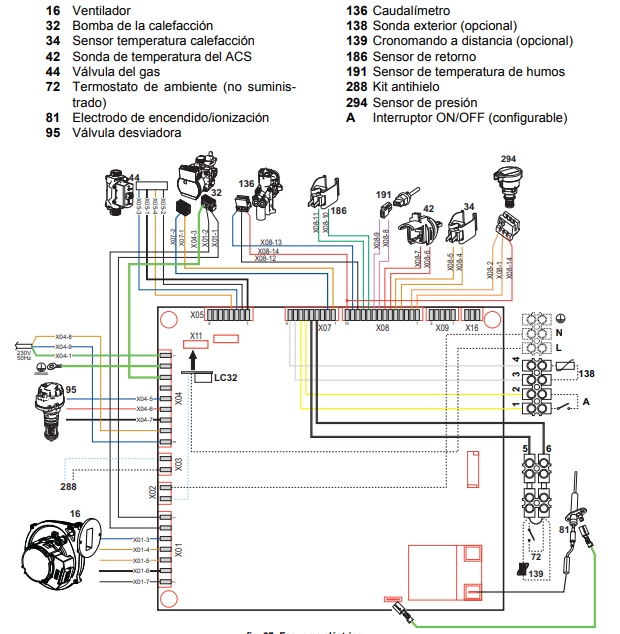

Circuito eléctrico
