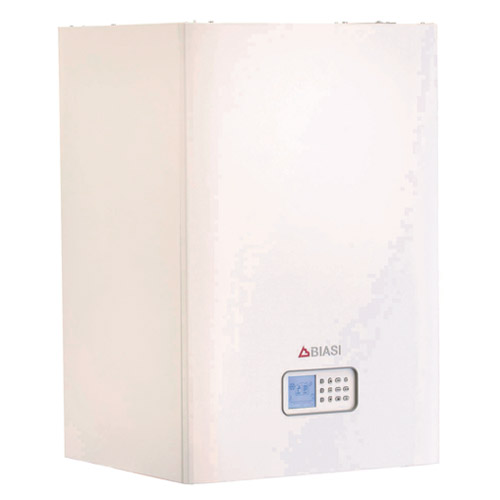

Biasi Chip Multicondens

Biasi presenta Chip Multicondens, la caldera modular de condensación de alto rendimiento conforme a directa europea erp (★★★★ directiva de requisitos de rendimiento 92/42Cee) para calefacción centralizada.

Gracias a sus sistemas modulares de condensación Chip Multicondens, Biasi se adapta con una máxima flexibilidad a las instalaciones térmicas que exigen potencias elevadas.

Documentación

Códigos de fallo / avería

ERROR	VISUALIZACIÓN DISPLAY	SIGNIFICADO
1	Fallo de encendido	La llama no se ha encendido en el tiempo de seguridad del aparato, 3 veces consecutivas
2	Falsa llama	Falsa detección de llama
3	Alta temperatura	El termostato de seguridad del aparato se ha disparado debido a alta temperatura
5	Velocidad del ventilador	No se ha registrado la velocidad del ventilador
7		Temperatura de humos por encima del límite
8	Circuito llama	Error de detección (circuito) de llama
9	Válvula de gas	Error (circuito) válvula de gas
11	ΔT Impulsión/Retorno alto	ΔT Impulsión/Retorno > 5°C durante al menos 5 segundos, en stand-by, medido continuamente
13		Errores repetidos hasta superar los 5 resets manuales en menos de 15 minutos. En este caso hay que cortar y restablecer la alimentación eléctrica del aparato.
15		Al arrancar: (T. imp. – T.ret) > 3°C
16		Al arrancar, la T.imp. no varía al menos 1°C
17		Al arrancar, la T.ret. no varía al menos 1°C
18		Error genérico de sensores, lectura fuera de escala
21	Equipo/tarjeta interna	Avería del equipo/tarjeta interna
25	Conexión CRC	Error de la conexión CRC
30	Cortocircuito sonda impulsión	La sonda de impulsión ha registrado una temperatura fuera del intervalo admitido (equivalente a cortocircuito)
31	Sonda de impulsión abierta	La sonda de impulsión ha registrado una temperatura fuera del intervalo admitido (equivalente a circuito abierto)
32	Cortocircuito sonda ACS	La sonda de ACS ha registrado una temperatura fuera del intervalo admitido (equivalente a cortocircuito)
33	Sonda de ACS abierta	La sonda de ACS ha registrado una temperatura fuera del intervalo admitido (equivalente a circuito abierto)
34	Tensión principal baja	La tensión de red resulta baja (V<230-15%)
37	Baja presión agua	El presostato de agua detecta/indica una baja presión
41	Presión agua timeout	La frecuencia de actualización de la presión del agua es insuficiente
43	Cortocircuito sonda retorno	La sonda del retorno ha registrado una temperatura fuera del intervalo admitido (equivalente a cortocircuito)
44	Sonda de retorno abierta	La sonda del retorno ha registrado una temperatura fuera del intervalo admitido (equivalente a circuito abierto)
45	Cortocircuito sonda humos	La sonda de humos está en cortocircuito o ha registrado una temperatura de humos fuera del intervalo admitido (equivalente a cortocircuito)
46	Sensor de humos abierto	La sonda de humos ha registrado una temperatura fuera del intervalo admitido (equivalente a circuito abierto)
47	Presostato de agua	El presostato de agua no está conectado o está estropeado
80		T. ret. > T. imp
81		Se está realizando la prueba de diferencia de temperaturas entre los sensores. Si el resultado es negativo, aparecerá el error 15
82		La sonda del cuerpo está en cortocircuito o ha registrado una temperatura del cuerpo fuera del intervalo admitido (equivalente a cortocircuito)
83		La sonda del cuerpo está interrumpida o ha registrado una temperatura fuera del intervalo admitido (equivalente a circuito abierto)
84		Alta temperatura del cuerpo (T cuerpo > T imp.+10°C)
89		Programación incongruente (ej. Máx< Mín.)
91		Cortocircuito sonda de la cascada
92		Circuito abierto sonda de la cascada
93		Cortocircuito sonda externa
94		Error en la tarjeta del display
95		Error genérico en la sonda de la cascada
96		Circuito abierto sonda externa
97		Acoplamiento defectuoso de la cascada
98		Error de conexión en el bus de las calderas
99		Error del bus interno de la caldera
100		Configuration reload Durante la configuración del modelo de caldera, no se han sincronizado los datos de las dos tarjetas debido a un corte de la alimentación eléctrica. Repita la configuración.

Características

• Máxima clase de eficiencia estacional de calefacción A.
• Caldera mural de condensación: gas natural y propano.
• Trabajo en cáscada.
• Ideal para instalaciones centralizadas.
• Alta potencia (desde 54 hasta 400 kW).
• Bajo consumo.
• Posibilidad de aumentar la capacidad en cualquier momento.
• Trabaja a alta y o baja temperatura.
• Altos rendimientos (**** conforme dir. Rend. 92/42 CEE).
• Quemador de premezcla total construido en acero INOX (Clase Nox 5).
• Nuevo intercambiador primario INOX de condensación de alta eficiencia y resistente hasta 6 bar de presión.
• Intercambiador de placas sanitario en acero INOX.
• Panel de mandos integrado con display LCD retroiluminado y manopla ergonómica.
• Tarjeta electrónica provista de numerosas funciones programadas.
• Válvula de seguridad 5 bar.
• Vaso de expansión de 5 litros.
• Bomba a 3 velocidades con prevalencia de 7 m.c.a.

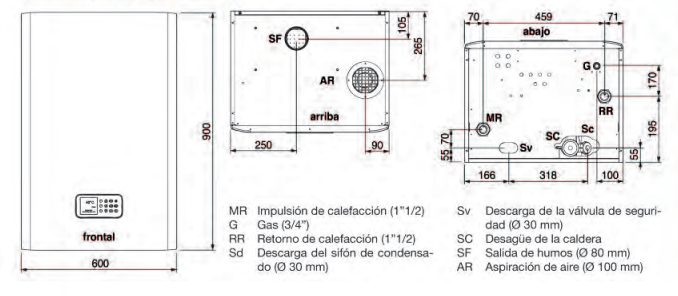

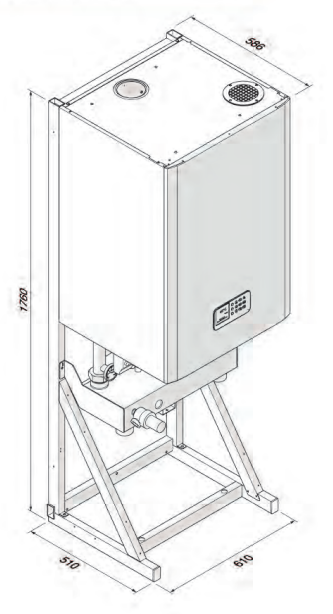

Dimensiones

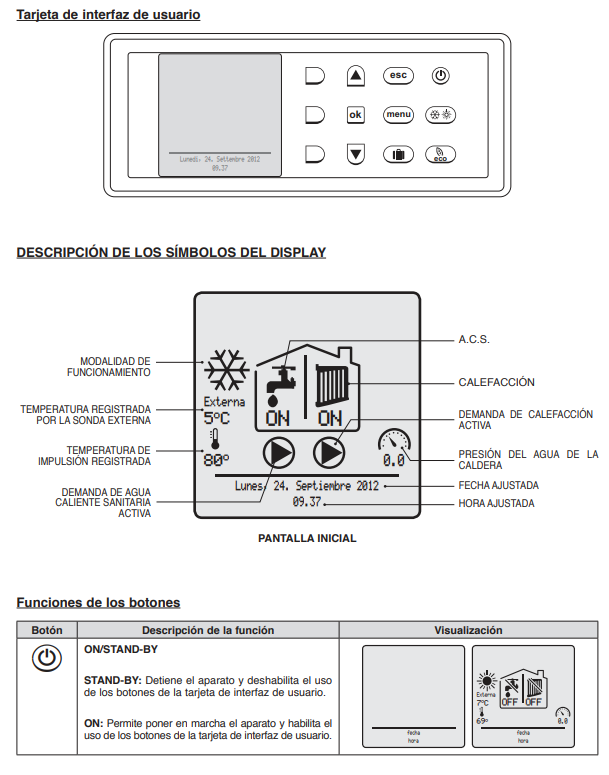

Panel de mandos

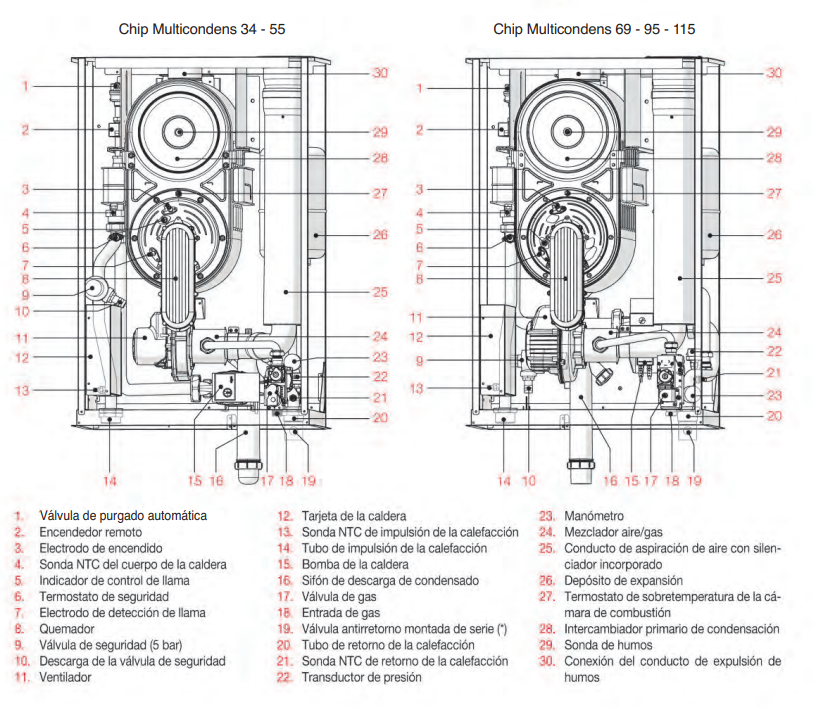

Despiece

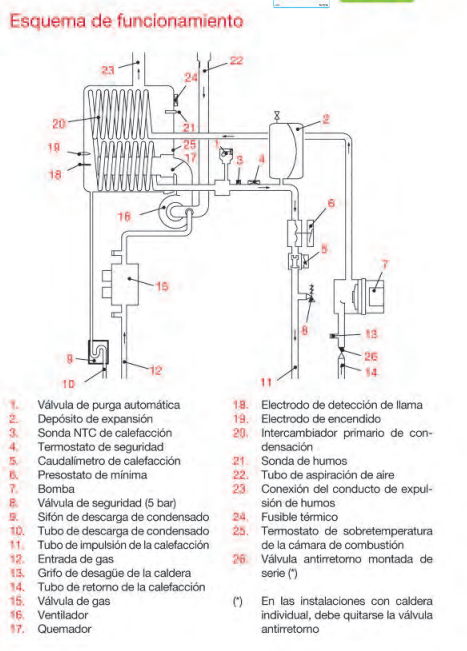

Circuito hidráulico

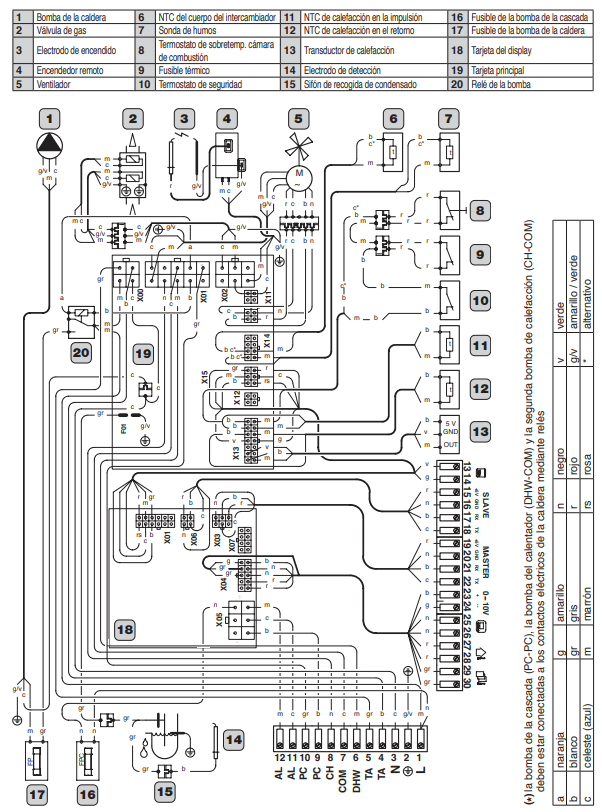

Circuito eléctrico

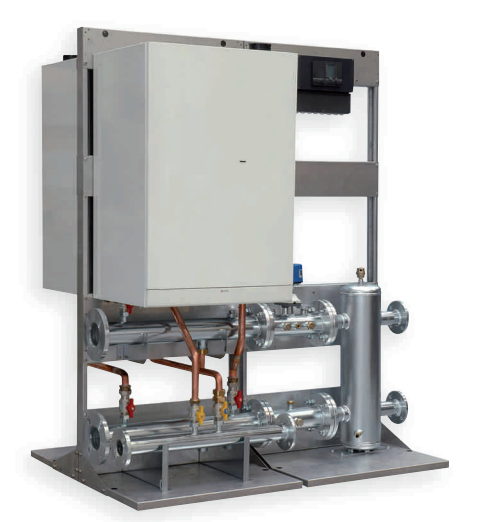

Ventajas MultiCondens

La decisión de utilizar varios módulos en cascada para lograr una potencia elevada reporta una serie de ventajas
importantes:
• la potencia puede modularse en un intervalo de tiempo más amplio manteniendo rendimientos claramente altos.
en el caso de seis calderas, se puede obtener una modulación continua del 2% al 100% de la potencia disponible con
una curva de rendimiento prácticamente plana. de esta manera se reducen en gran medida las pérdidas por
funcionamiento intermitente y aumenta considerablemente el rendimiento medio estacional, un parámetro de eficiencia
muy valorado.
• la potencia instalada puede ampliarse más adelante hasta llegar al máximo (más de 690 kW). esto facilita
enormemente las obras de ampliación en estructuras existentes.
• en caso de mantenimiento, se puede deshabilitar el generador afectado sin comprometer el funcionamiento de la
instalación, que no deja de funcionar.
Queda garantizada la continuidad de funcionamiento.
• en caso de reformas, instalar varios módulos de pequeño tamaño, compactos y montados in situ facilita las
operaciones de colocación y desplazamiento en una sala de calderas existente, evitando, o al menos reduciendo
drásticamente, el derribo de tabiques. la comodidad de desplazamiento es especialmente importante cuando el local
de instalación está en una posición de difícil acceso, por ejemplo en pisos altos. para las instalaciones en exteriores,
se puede cambiar el destino de uso de la sala de calderas.
el catálogo de Biasi ofrece todos los componentes, debidamente diseñados y probados en laboratorio, para crear una
instalación perfectamente funcional con un máximo grado de eficiencia y fiabilidad.
Al realizar el proyecto, hay que configurar el sistema de acuerdo con las necesidades específicas de potencia
e instalación, para determinar qué accesorios se necesitan para completar el suministro.

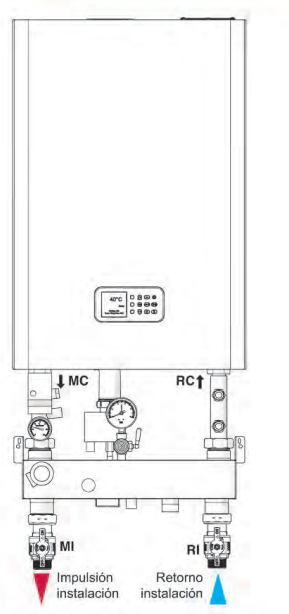

Instalación hidráulica

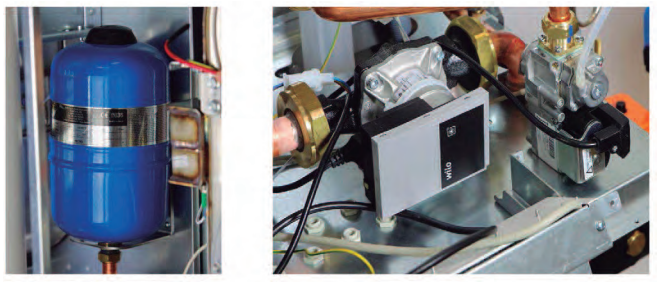

Cada módulo incorpora un depósito de expansión de cinco litros y una bomba de alta eficiencia, ambos integrados
dentro de la cubierta. de esta forma, la unidad mantiene un tamaño compacto y, sobre todo, se elimina la necesidad
de instalar estos componentes por fuera en las conexiones hidráulicas. Así la instalación resulta mucho más sencilla.
el circulador de alta eficiencia tiene una altura de elevación total adecuada para ofrecer una presión residual
considerable y también para instalaciones equipadas con intercambiador de placas.
el intercambiador de condensación resistente hasta 6 bar permite integrar la caldera en instalaciones de alta presión.

La bomba de alta eficiencia está equipada con un dispositivo electrónico de regulación integrado que permite adaptar
automáticamente la potencia a los diversos estados de carga de la instalación.
de esta forma se garantiza la eficiencia ideal de la instalación en todos los estados de servicio y carga, logrando el
máximo ahorro energético posible por el lado de la bomba.
la curva característica hidráulica representa la presión (altura de elevación) a disposición de la instalación de calefacción en función del caudal.
