Modelos: 24 AF, 24/24 F, 28/28 F
La caldera Baxi Victoria Condens es un equipo mural mixto instantáneo, es decir, produce calefacción y agua caliente al momento. Aún siendo la caldera más sencilla de Baxi, cuenta con un quemador modulante con una capacidad de modulación de 1:5, es decir, tiene 5 niveles de regulación que permiten adaptarse a la demanda y ahorrar combustible.
Documentación
Recursos para el usuario
Recursos para profesionales
Comprar
Si estas interesado en adquirir este producto te dejamos un link donde poder adquirirla y apoyaras a este sitio para seguir mejorando y poder añadir mas contenidos.
Características
Datos Técnicos
| Modelo | Potencia Calefacción | Potencia ACS | Caudal ACS | Acumulador |
|---|---|---|---|---|
| 24/24 F | 20 kW | 24 kW | 13,8 l/min | No |
| 28/28 F | 24 kW | 28 kW | 16,1 l/min | No |
| 24 AF | 24 kW | 28 kW | – | Opcional |

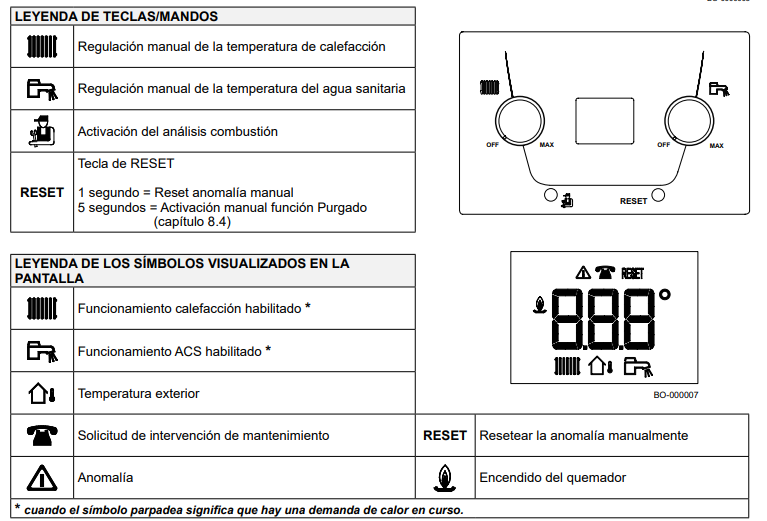

Panel de mandos

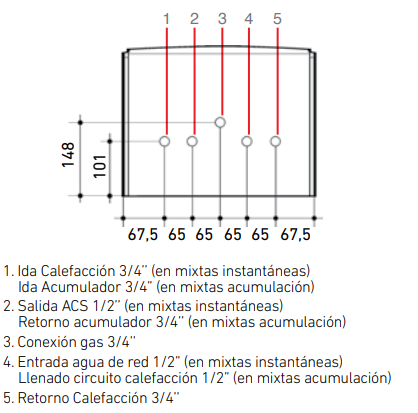

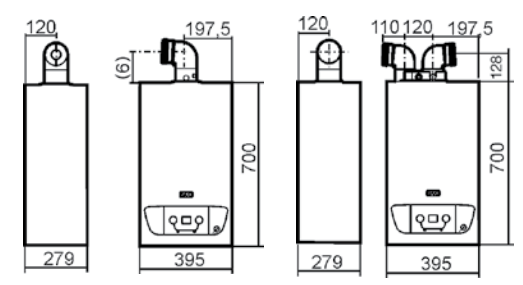

Dimensiones

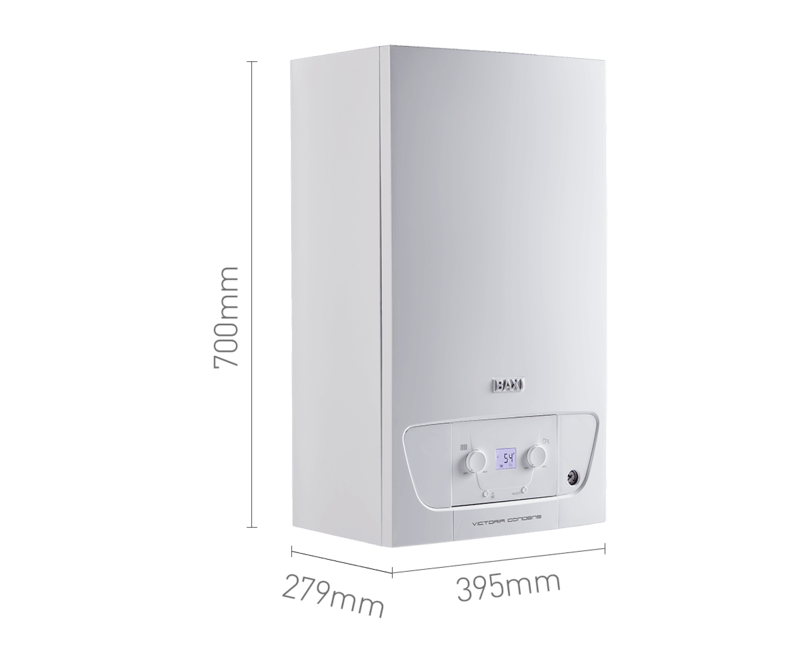

Alto x ancho x fondo: 700 x 395 x 279 mm
Peso neto aproximado: 27 kg

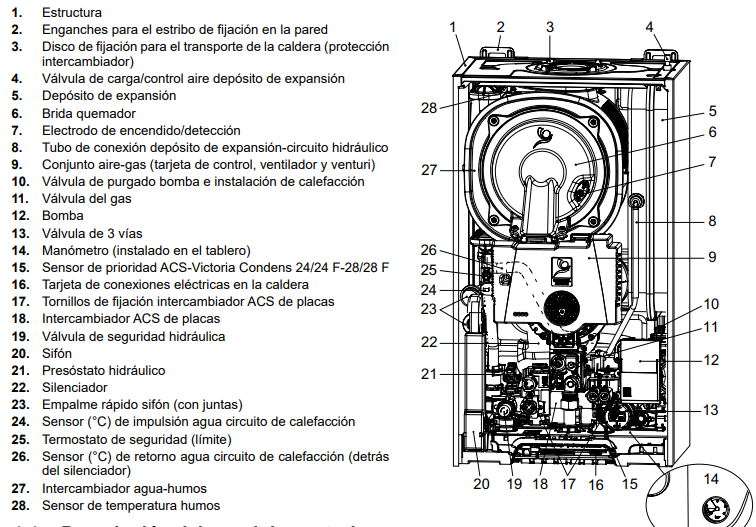

Despiece

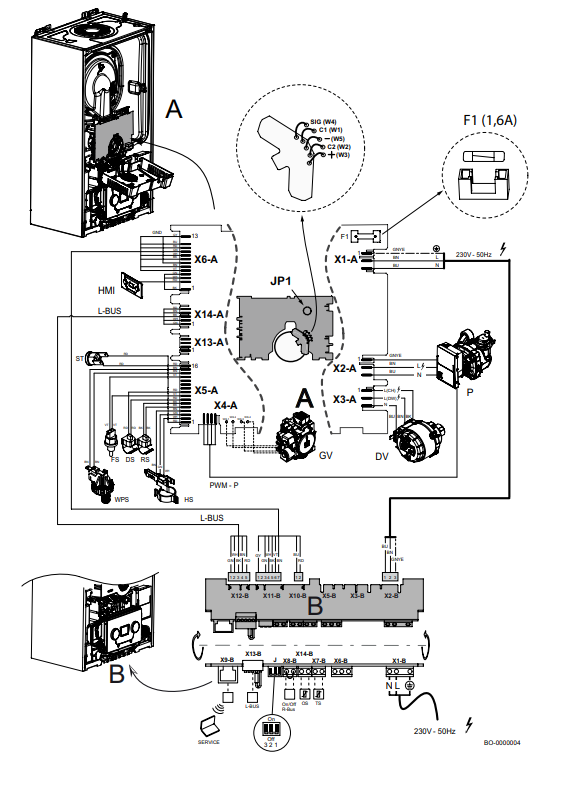

Circuito eléctrico
Códigos de fallo / Avería
| CODIGO GRUPO | CODIGO ESPECIFICO | ANOMALIA | CAUSA |
|---|---|---|---|
| H.01 | .00 | Falta de comunicación temporal entre la válvula del gas y la tarjeta de la caldera. | ERROR TARJETA PRINCIPAL ▶Configurar CN1/CN2 Sustituir la tarjeta principal |
| H.01 | .05 | Se ha alcanzado el valor máximo delta de temperatura entre la impulsión y el retorno. | CIRCULACIÓN INSUFICIENTE ▶Controlar circulación caldera/instalación ▶Activar un ciclo de desaireación manual ▶Controlar presión instalación OTRAS CAUSAS ▶Controlar limpieza intercambiador ▶Controlar funcionamiento sonda de temperatura Controlar conexión sonda de temperatura |
| H.01 | 1 .08 | Aumento temperatura de impulsión demasiado rápido en calefacción. Bloqueo temporal 10 minutos. | CIRCULACIÓN INSUFICIENTE ▶Controlar circulación caldera/instalación ▶Activar un ciclo de desaireación manual ▶Controlar presión instalación OTRAS CAUSAS ▶Controlar limpieza intercambiador ▶Controlar funcionamiento sonda de temperatura ▶Controlar conexión sonda de temperatura |
| H.01 | .14 | Se ha alcanzado el valor máximo de temperatura de impulsión. | CIRCULACIÓN INSUFICIENTE ▶Controlar circulación caldera/instalación Activar un ciclo de desaireación manual |
| H.01 | .18 | Falta de circulación de agua (temporal). | CIRCULACIÓN INSUFICIENTE ▶Controlar presión instalación ▶Activar un ciclo de desaireación manual ▶Controlar funcionamiento bomba ▶Controlar circulación caldera/instalación ERROR SONDAS TEMPERATURA ▶Controlar funcionamiento sonda de temperatura ▶Controlar conexión sonda de temperatura |
| H.01 | .21 | Aumento temperatura de impulsión demasiado rápido en ACS. Bloqueo temporal 10 minutos. | CIRCULACIÓN INSUFICIENTE ▶Controlar presión instalación ç ▶Activar un ciclo de desaireación manual ▶Controlar funcionamiento bomba ▶Controlar circulación caldera/instalación ERROR SONDAS TEMPERATURA ▶Controlar funcionamiento sonda de temperatura ▶Controlar conexión sonda de temperatura |
| H.02 | .02 | Espera introducción parámetros de configuración (CN1, CN2) | FALTA CONFIGURACIÓN ▶CN1/CN2 Configurar CN1/CN2 |
| H.02 | .03 | Parámetros de configuración (CN1,CN2) introducidos incorrectos. | ▶Controlar configuración CN1/CN2 ▶Configurar CN1/CN2 correctos |
| H.02 | .04 | Parámetros de tarjeta ilegible | ERROR TARJETA PRINCIPAL ▶Configurar CN1/CN2 Sustituir la tarjeta principal |
| H.02 | .06 | Presión circuito de calefacción baja | ▶Controlar presión instalación y restaurar ▶Controlar presión del depósito de expansión ▶Controlar pérdidas caldera / instalación |
| H.03 | .00 | Falta de identificación parte de seguridad de la caldera. | ERROR TARJETA PRINCIPAL ▶Sustituir la tarjeta principal |
| H.03 | .01 | Falta de comunicación circuito de confort (error interior tarjeta de la caldera) | ERROR TARJETA PRINCIPAL ▶Sustituir la tarjeta principal |
| H.03 | .02 | Pérdida temporal de llama | PROBLEMAS ELECTRODO ▶Controlar conexiones eléctricas electrodo ▶Verificar estado electrodo ALIMENTACIÓN GAS ▶Controlar pres. alimentación gas ▶Controlar calibrado de la válvula del gas CONDUCTO DE DESCARGA HUMOS ▶Verificar terminal de descarga humos y aspiración aire ▶Controlar tensión eléctrica de alimentación |
| E.00 | .04 | Sensor temperatura de retorno no conectado | PROBLEMA SONDA/CONEXIÓN ▶Controlar funcionamiento sonda de temperatura ▶Controlar conexión sonda/tarjeta |
| E.00 | .05 | Sonda temperatura de retorno en cortocircuito | PROBLEMA SONDA/CONEXIÓN ▶Controlar funcionamiento sonda ▶Controlar conexión sonda/tarjeta |
| E.01 | .04 | Pérdida de llama detectada 5 veces en 24 horas (con quemador encendido) | ALIMENTACIÓN GAS ▶Controlar pres. alimentación gas ▶Controlar calibrado de la válvula del gas ▶Verificar terminal de descarga humos y aspiración aire ▶Controlar tensión eléctrica de alimentación |
| E.01 | .11 | Número incorrecto de revoluciones del ventilador | PROBLEMA TARJETA/VENTILADOR ▶Cambiar unidad aire-gas |
| E.01 | .12 | Temperatura medida por el sonda de retorno mayor que la temperatura de impulsión | PROBLEMA SONDAS/CONEXIÓN ▶Controlar la inversión de posición de los sondas ▶Controlar posición correcta sonda impulsión ▶Controlar temperatura retorno en la caldera ▶Controlar funcionamiento sondas |
| E.01 | .17 | Falta de circulación de agua (permanente) | CIRCULACIÓN INSUFICIENTE ▶Controlar presión instalación Activar un ciclo de desaireación manual ▶Controlar funcionamiento bomba ▶Controlar circulación caldera/instalación ERROR SONDAS ▶Controlar funcionamiento sondas de temperatura ▶Controlar conexión sondas de temperatura |
| E.01 | .20 | Se ha alcanzado el valor máximo para la temperatura humos | INTERCAMBIADOR LADO HUMOS ATASCADO ▶Verificar limpieza intercambiador |
| E.02 | .00 | Caldera en fase de reset | VISUALIZACIÓN RESET EN CURSO ▶Esperar fin reset |
| E.02 | .07 | Presión circuito de calefacción baja (permanente) | ▶Controlar presión instalación y restaurar ▶Controlar presión del depósito de expansión ▶Controlar pérdidas caldera / instalación |
| E.02 | . 16 | Timeout comunicación con memoria interior tarjeta de la caldera | ERROR TARJETA PRINCIPAL ▶Verificar eventuales perturbaciones electromagnéticas ▶Sustituir la tarjeta principal |
| E.02 | .17 | Falta de comunicación permanente entre la válvula del gas y la tarjeta de la caldera | ERROR TARJETA PRINCIPAL ▶Verificar eventuales perturbaciones electromagnéticas ▶Sustituir la tarjeta principal |
| E.02 | .19 | 19 Modificación estado dip-switch j=1 (apartado 6.6.1) | MODIFICACIÓN CONFIGURACIÓN CALDERA ▶Pulsar la tecla reset durante 2 segundos |
| E.02 | .20 | Modificación estado dip-switch j=2 (apartado 6.6.1) | MODIFICACIÓN CONFIGURACIÓN CALDERA ▶Pulsar la tecla reset durante 2 segundos |
| E.02 | .21 | Modificación estado dip-switch j=3 (apartado 6.6.1) | MODIFICACIÓN CONFIGURACIÓN CALDERA ▶Pulsar la tecla reset durante 2 segundos |
| E.02 | .47 | Conexión a dispositivo exterior fracasada | ERROR CONEXIÓN ELÉCTRICA ▶Verificar conexión X14-A / X12-B ▶Sustituir la tarjeta de conexiones eléctricas |
| E.02 | .48 | 48 Configuración dispositivo exterior fracasada | ▶Verificar las instrucciones del dispositivo exterior |
| E.04 | .00 | Anomalía válvula del gas | ERROR TARJETA PRINCIPAL ▶Sustituir la tarjeta principal |
| E.04 | .01 | Sonda temperatura de impulsión en cortocircuito | PROBLEMA SONDAS/CONEXIÓN ▶Controlar conexión sonda/tarjeta ▶Controlar funcionamiento sonda |
| E.04 | .02 | Sonda temperatura de impulsión no conectado | PROBLEMA SONDAS/CONEXIÓN ▶Controlar conexión sonda/tarjeta ▶Controlar funcionamiento sonda |
| E.04 | .03 | Configuración de la temperatura máxima de impulsión | CIRCULACIÓN INSUFICIENTE ▶Controlar circulación caldera/instalación ▶Activar un ciclo de desaireación manual ▶Controlar funcionamiento sondas |
| E.04 | .04 | Sonda de humos en cortocircuito | MAL FUNCIONAMIENTO SONDA DE HUMOS ▶Controlar funcionamiento sonda de humos ▶Controlar conexión sonda/tarjeta |
| E.04 | .05 | Sonda de humos no conectado | PROBLEMA SONDA/CONEXIÓN ▶Controlar funcionamiento sonda de humos ▶Controlar conexión sonda/tarjeta |
| E.04 | .06 | Se ha alcanzado el valor crítico de temperatura humos | ATASCO CHIMENEA ▶Controlar atasco chimenea MAL FUNCIONAMIENTO SONDA DE HUMOS ▶Controlar funcionamiento sonda |
| E.04 | .08 | Se ha alcanzado el valor máximo de temperatura de seguridad | CIRCULACIÓN INSUFICIENTE ▶Controlar presión instalación ▶Activar un ciclo de desaireación manual ▶Controlar funcionamiento bomba ▶Controlar circulación caldera/instalación OTRAS CAUSAS ▶Controlar funcionamiento termostato seguridad ▶Controlar conexión termostato seguridad |
| E.04 | .10 | El encendido del quemador ha fracasado después de 5 intentos | ALIMENTACIÓN GAS ▶Controlar pres. alimentación gas ▶Controlar conexión eléctrica válvula del gas ▶Controlar calibrado de la válvula del gas ▶Controlar funcionamiento válvula del gas PROBLEMAS ELECTRODO ▶Controlar conexiones eléctricas electrodo ▶Verificar estado electrodo OTRAS CAUSAS ▶Controlar funcionamiento ventilador ▶Controlar estado del conducto de descarga humos (atascos) |
| E.04 | .12 | Falta de encendido por detección de llama parásita | ▶Controlar el circuito de tierra ▶Controlar tensión eléctrica de alimentación. |
| E.04 | .13 | Rotor del ventilador bloqueado | PROBLEMA TARJETA/VENTILADOR ▶Verificar conexión tarjeta con ventilador ▶Cambiar unidad aire-gas |
| E.04 | .17 | Avería circuito de mando válvula del gas | ERROR TARJETA PRINCIPAL ▶Sustituir la tarjeta principal |
Videos informativos
Desempaquetado y tutorial de instalación Victoria Condens
Victoria Condens de BAXI, caldera mural de condensación mixta instantánea, ideal para sustitución de calderas estándar. Gama de 24 a 28 kW. Gracias al panel de control analógico, su uso es muy intuitivo y fácil de instalar gracias a las dimensiones ultra compactas y a su peso reducido (27 kg), muy buenas opiniones en el mercado por su calidad precio. Pensada para reparar todo frontalmente muy fácilmente.
Cómo llenar tu caldera Victoria Condens de BAXI
Vídeo tutorial donde te enseñamos a llenar tu caldera BAXI – Victoria Condens. Es habitual que en el inicio de la temporada de calefacción tengamos problemas de agua en nuestras instalaciones, ya bien por haber realizado alguna reparación, tengamos una fuga de agua o simplemente por haber purgado los radiadores.
Termostatos y Regulación Baxi.
Baxi Connect.
Nuestros equipos conectados tienen la capacidad transmitir datos a internet de manera bidireccional entre el equipo de calefacción o aire acondicionado y el usuario. Con los termostatos BAXI Connect, puedes encender y apagar tu equipo, conocer su consumo, y en caso de anomalía sabrás el motivo de su mal funcionamiento. Todo desde tu smartphone, facil de conectar.
Termostatos Modulantes Porgramables.
Los termostatos modulantes son capaces de regular la temperatura de impulsión de la caldera en función de las exigencias del usuario (teemperatura de consigna) y la temperatura exterior a la vivienda. De esta forma se consigue un ahorro de hasta el 30% en el consumo y se evitan variaciones bruscas en la temperatura del hogar logrando el máximo confort. Además esta familia permite avanzadas opciones de programación para conseguir un mayor ahorro de energía.
Termostatos Modulantes no Programables.
Termostatos con todas las prestaciones que ofrece la modulación pero sin opciones de programación. Ahorra hasta un 30% en tus facturas de consumo y evita cambios bruscos en la tempetaruta de tu hogar.
Termostatos Ambiente.
Amplia gama de termostatos universales compatibles con cualquier caldera o bomba de calor del mercado para lograr un control preciso de tu sistema de calefacción. Versiones para instalación con con cables, inalámbricos y electromecánicos.
Opiniones
Es una caldera sencilla todo hay que decir, pero calidad-precio puede ser de las mejores del mercado y por lo cual por su sencillez en las reparación y calidad hace que sea una opción muy recomendable como caldera de gama media en la que se busca una caldera que nos de buen rendimiento a un precio muy competitivo tanto al instalarla como en posibles futuras reparaciones.
Garantia
Baxi ofrece dos años de garantía conforme marca la ley. Puesta en marcha de la caldera gratuita llamando al servicio de asistencia técnica de Baxi (SAT).
