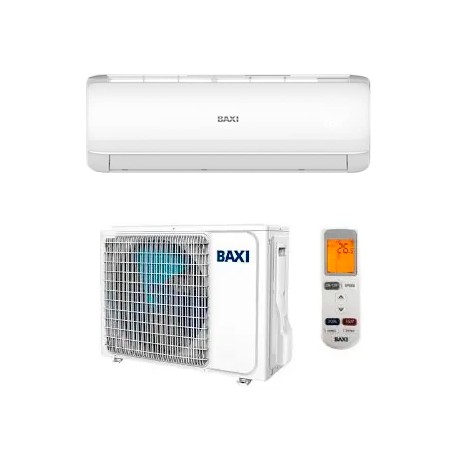

Gracias al sistema ULTRA DC INVERTER todos los sistemas presentan una clasificación energética en frío de A+++ (SEER=8.5) y de A++ en calefacción (SCOP=4.6)
Guía de contenidos
Documentación
Datos técnicos
| DSG25 | DSG35 | |
|---|---|---|
| Potencia en refrigeración nom. (mín.-máx.) (kW) | 2,70(0,90-3,10) | 3,50(1,00-4,00) |
| Potencia en calefacción nom. (mín.-máx.) (kW) | 3,20(0,90-4,00) | 4,20(1,00-5,00) |
| Presión sonora mín/máx dB(A) | 20/49 | 20/49 |
| Dimensiones U.Exterior en mm (X/Y/Z) | 802/535/298 | 802/535/298 |
| Dimensiones U.Interior en mm (X/Y/Z) | 970/315/235 | 970/315/235 |
Despiece
Códigos de fallo / avería
| CODIGO DE ALARMA | PROBLEMA |
|---|---|
| E1 | Fallo en el sensor de temperatura de la sala |
| E2 | Fallo en el sensor de temperatura de refrigerante de la unidad exterior |
| E3 | Fallo en el sensor de temperatura de refrigerante de la unidad interior |
| E4 | Fallo en el motor del ventilador de la unidad interior (Motor PG) |
| E5 (5E) | Fallo en la comunicación entre la unidad externa y la unidad interna |
| F0 | Fallo del motor del ventilador de la unidad exterior (Motor DC) |
| F1 | Fallo de protección del módulo inverter (IPM) |
| F2 | Fallo de protección de placa unidad exterior ( PFC) |
| F3 | Fallo de sincronismo del compresor |
| F4 | Fallo en el sensor de temperatura de descarga |
| F5 | Fallo de protección de temperatura del cabezal de compresor |
| F6 | Fallo en el sensor de temperatura exterior |
| F7 | Fallo de protección por sobre voltaje o voltaje reducido |
| F8 | Fallo de comunicación del módulo exterior y la placa de control exterior (solo modelo LSGT70-S) |
| F9 | Fallo de la EEprom de la unidad exterior |
| FA | Fallo en el sensor de temperatura de succión |
| P4 | Protección por sobrecarga en refrigeración |
| P5 | Protección por sobrecarga en calefacción |
| P6 | Protección unidad interior anti-sobrecalentamiento en calefacción |
| P7 | Protección unidad interior anti-congelación en refrigeración |
| P8 | Protección por sobre corriente en la unidad exterior |
| Síntoma | Problema |
|---|---|
| El aire acondicionado no funciona | ▶¿Se ha producido un corte de corriente? ▶¿Hay cables sueltos? ▶¿La tensión de alimentación es 1,1 veces mayor que Ia tensión máxima nominal o 0,9 veces inferior a Ia tensión nominal mínima? ▶¿Hay algún fusible fundido? ▶¿Se ha esperado el tiempo mínimo necesario para encender el aire? |
| El control remoto no funciona | ▶¿El control remoto está a más de 8 metros de la unidad interna? ▶¿Las pilas están agotadas? ▶¿Hay obstáculos entre el mando y el receptor de Ia señal de la unidad interior? |
| El rendimiento reducido de refrigeración y/o calefacción | ▶ ¿La temperatura establecida es Ia adecuada? ▶¿La entrada de aire se encuentra obstruida? ▶¿El filtro de aire está sucio? ▶¿La velocidad del ventilador se encuentra en velocidad baja? ▶¿Hay alguna fuente de calor en su habitación? ▶Esta abierta alguna puerta o ventana? |
| La unidad interior no funciona inmediatamente cuando el aire acondicionado es encendido | ▶Una vez que el aire acondicionado se apague, éste no volverá a funcionar por aproximadamente 3 minutes para para equilibrar el ciclo de refrigerante. |
| Hay olor inusual cuando Ia unidad empieza a operar. | ▶Esto es causado por el olor impregnado del material de Ia habitación y mobiliario en la unidad interior. |
| Se puede oír un sonido de flujo de agua durante Ia operación de refrigeraci6n. | ▶Esto es causado par el refrigerante que fluye dentro de Ia unidad interior |
| Una niebla es emitida durante Ia operación de enfriamiento. | ▶Sucede por el enfriamiento del aire de la habitación por parte de la unidad interior. En condiciones determinadas se pueden observar formaciones de pequeños flujos de aire nublosos. |
| Una niebla es emitida por parte de la unidad exterior durante el modo operación de calentamiento. | ▶Ocurre debido a Ia humedad durante el proceso de descongelación. |
| Se oye un ruido durante Ia operación | ▶Un silbido puede ser causado por el refrigerante que fluye. ▶Un crujido bajo es causada por Ia deformación de plástico debido a Ia temperatura |
Posición de montaje
Unidad Interior
- Tenga en cuenta la distribución del aire desde la unidad a la habitación y seleccione un lugar adecuado para obtener una temperatura uniforme del aire en la misma.
- Asegúrese que no hay una fuente de calor y/o vaporización cerca.
- Mantenga una buena circulación de aire.
- Sopese la conveniencia de adoptar medidas para reducir el ruido.
- No instale la unidad cerca de puertas y/o ventanas.
- Asegúrese que la unidad interior este instalada a una distancia no inferior a 15 cm del techo y laterales para así asegurar la aspiración del aire de la habitación.
- Instale la unidad interior a un mínimo de 2,3 m del suelo.
Unidad exterior
- Si coloca un toldo para proteger la unidad exterior de la lluvia y la luz solar, preste atención en no bloquear la disipación del calor en el condensador.
- No deje a animales o plantas cerca del lugar de instalación ya que el aire caliente y frío los afectará.
- Asegúrese de tener las distancias mostradas en el esquema entre techo, pared, mobiliario y otros obstáculos.
- Mantenga la unidad exterior alejada de fuentes de calor y aire inflamable.
- La base de la instalación y la estructura de apoyo deben de ser fuertes y seguras. La máquina debe de ser instalada en una superficie plana.
Distancias de tubería frigorífica
Antes de instalar los equipos, tenga en cuenta las distancias máximas de tuberías
frigoríficas:
