![caldera baxi platinum max plus](https://codigocalderas.com/wp-content/uploads/2020/04/baxi-platinum-max-plus.jpg)
La gama de calderas Baxi Platinum Plus está compuesta por equipos que solo proporcionan calefacción, aunque pueden conectarse a un acumulador de agua caliente de hasta 200 litros para obtener grandes caudales de agua.
Tipo: Condensación
Combustible / Fuente de Energía: Gas Natural / Gas Propano
Producción servicios: Mixta
Disponible en 24, 28 y 32 kW y con las últimas innovaciones tecnológicas incorporadas, la gama Platinum Plus AF se adapta a tus necesidades de confort y te ofrece la solución que necesitas. ¿Sólo calefacción? ó ¿Calefacción y agua caliente sanitaria?
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA |
---|---|
10 | Sensor sonda exterior |
20 | Sensor NTC de impulsión averiada |
28 | Sensor NTC de humos averiada |
40 | Sensor NTC de retorno averiada |
50 | Sensor NTC de agua caliente sanitaria averiada (solamente para el modelo de solo calefacción con acumulador) |
52 | Sensor agua caliente sanitaria solar (si esta combinado con una instalación solar) |
73 | Sensor colector solar (si esta combinado con una instalación solar) |
83 | Problema de comunicación entre la tarjeta de la caldera y la unidad operadora. Probable cortocircuito en el cableado |
84 | Conflicto de dirección entre diferentes unidades operadoras (anomalía interior) |
98 | Accesorio no detectado ( aparece en pantalla hasta que finalice el diagnostico del sistema, si persiste significa que no a detectado el accesorio) |
109 | Presencia de aire en el circuito de la caldera (anomalía temporal) |
110 | Activación del termostato de seguridad por sobretemperatura (bomba bloqueada o aire en el circuito de calefacción) |
111 | Activación electrónica de seguridad por sobretemperatura |
117 | Presión demasiado alta en el circuito hidráulico |
118 | Presión demasiado baja en el circuito hidráulico |
125 | Activación de seguridad por falta de circulación (control efectuado mediante un sensor de temperatura) |
128 | Perdida de llama |
130 | Activación sonda NTC de humos por sobretemperatura |
133 | Falta de encendido tras 4 intentos |
151 | Anomalía en el interior de la tarjeta de la caldera |
152 | Error genérico de parametrizacion |
153 | Reset forzado por haber mantenido pulsada la tecla de Reset durante mas de 10 segundos |
160 | Anomalía de funcionamiento del ventilador |
321 | Sensor NTC agua caliente averiado |
343 | Error genérico de parametrizacion del solar (si esta combinado con una instalación solar) |
384 | Luz extraña ( llama parásita – anomalía interior) |
385 | Tensión de alimentación demasiado baja |
386 | Umbral de velocidad del ventilador no alcanzado |
430 | Activación de seguridad por falta de circulación ( control efectuado mediando un sensor de presión) |
432 | El termostato de seguridad se ha activado por temperatura demasiado alta o falta de puesta a tierra (E110) |
Características
- Diseño ultracompacto
Con un diseño ultracompacto y reducidas dimensiones se integra perfectamente en cualquier tipo de vivienda. - A+, mayor eficiencia energética
La clasificación energética en calefacción de estas calderas se incrementa a A+ al combinarse con un termostato modulante y una sonda exterior. Adicionalmente, esto conlleva un mayor confort. - Bajo consumo energético
La tecnología GAS INVERTER 1:10 con el mejor ratio de modulación del mercado les confiere un funcionamiento más eficiente que te permitirá ahorrar en la factura del gas. - Cuadro de control extraíble Think
La pantalla retroiluminada del cuadro de control Think te mantendrá informado del estado de tu caldera. Conviértelo en termostato programable inalámbrico y controla el consumo energético de tu hogar. - Acumulador opcional de agua caliente
Con el acumulador opcional en diferentes capacidades obtendrás caudales de agua caliente casi ilimitados y de forma simultánea. - Control desde el móvil
Programa la caldera desde tu móvil y controla la temperatura de tu hogar desde cualquier lugar desde la aplicación opcional HeatConnect. - Grupo hidráulico de latón
El grupo hidráulico fabricado en latón le confiere un diseño robusto y resistente que alarga la vida útil de la caldera.
Modelo | Potencia Calefacción |
---|---|
24 AF | 24 kW |
28 AF | 28 kW |
32 AF | 32 kW |
Dimensiones
![](https://gyazo.com/daa1cc565fcbff5b6296ba641e3d1b9a.png)
![](https://gyazo.com/1d5e1f5f3772a71a9387b37f2c384e1e.png)

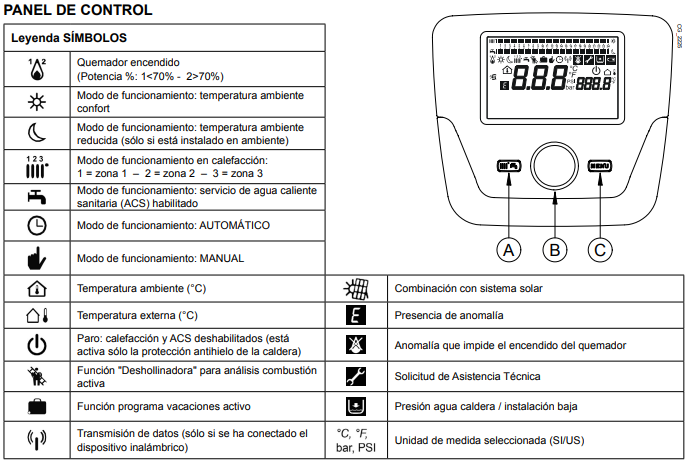

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/eb33d836dc0e64561e9fec13a06ce233.png)

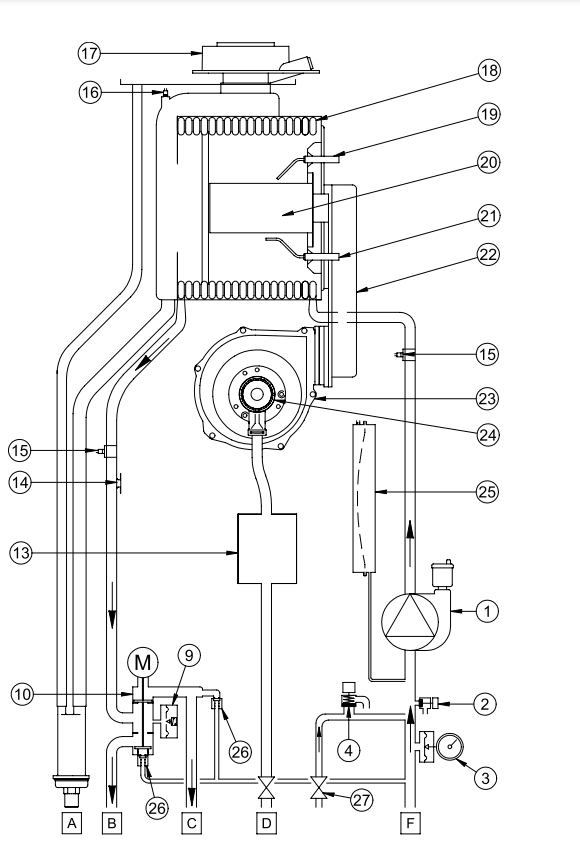

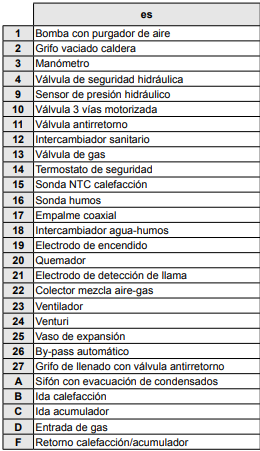

Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/d3f17bc484cfd40ef87202f79550bf16.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/93fb16a71f16b2cf572c9e114e0e8cc5.png)
Circuito hidráulico

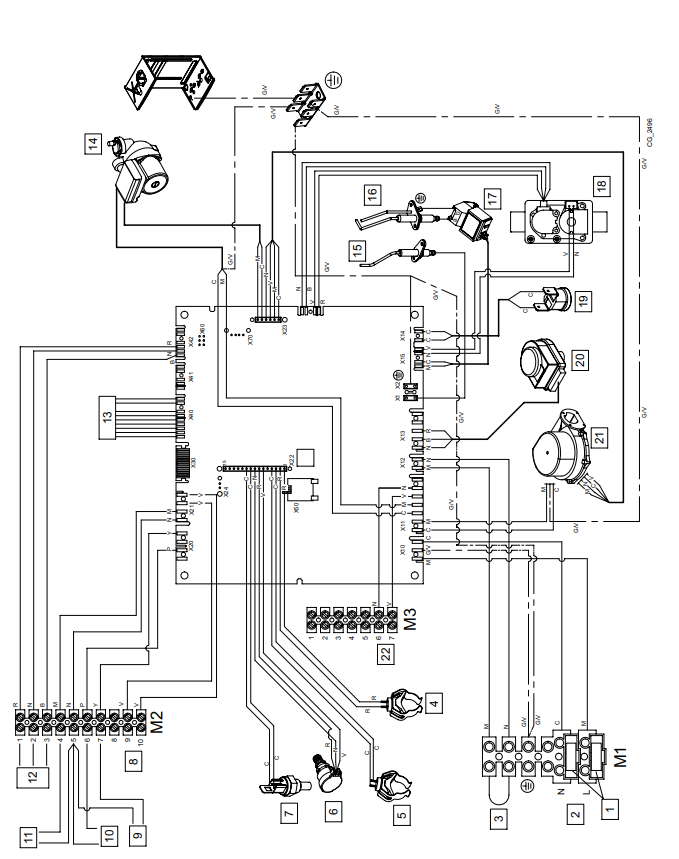

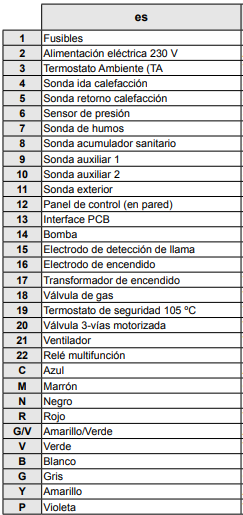

Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/51b46483f447dd88c4be939860729828.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/c21f3a57011b593cf4b9054c070da97d.png)
