La caldera baxi Platinum ECO dispone de un ajuste instantáneo de gas mediante el cual se puede cambiar de gas natural a propano y, viceversa, sin necesidad de ningún kit de transformación.
Documentación
Códigos de fallos / avería
| ERROR | ANOMALIA |
|---|---|
| E09 | Error de conexión válvula de gas |
| E10 | Sensor sonda exterior averiada |
| E15 | Error en válvula de gas |
| E20 | Sensor NTC de impulsivo averiada |
| E28 | Sensor NTC de humos averiada |
| E40 | Sensor NTC de retorno averiada |
| E50 | Sensor NTC de agua caliente averiada |
| E53 | Conducto de humos atascado |
| E55 | Tarjeta electrónica no configurada |
| E83-84 | Problema de comunicación de la tarjeta y la unidad de mando o cortocircuito en cableado |
| E86-87 | Problema de comunicación de la tarjeta y la unidad de mando o cortocircuito en cableado |
| E92 | Anomalía de humos durante la fase de calibrado |
| E109 | Presencia de aire en el circuito de la caldera, temporal… |
| E110 | Activación del termostato de seguridad por sobretemperatura,posible bloqueo de bomba o aire en el circuito |
| E117 | Presión muy alta en el circuito hidráulico |
| E118 | Presión muy baja en el circuito hidráulico |
| E125 | Activación de seguridad por falta de circulación,control por sensor de temperatura |
| E128 | Perdida de llama |
| E130 | Activación sonda NTC de humos por sobretemperatura |
| E133 | Fallo de encendido tras 5 intentos |
| E134 | Válvula de gas bloqueada |
| E135 | Error interno de la tarjeta |
| E160 | Anomalía del ventilador |
| E317 | Frecuencia de alimentación eléctrica incorrecta |
| E321 | Sensor NTC agua caliente sanitaria averiada |
| E385 | Tensión alimentación muy baja |
Características técnicas:
- Potencia calefacción: de 20 a 28 kW
- Potencia ACS: de 24 a 33 kW
- Caudal: de 13,8 a 18,9 l/min
- Modulación: 1:7
- Intercambiador: aluminio-silicio
- Clase de eficiencia energética: A
- Perfil de consumo: XL y XXL
- Cámara: estanca
- Tecnología: condensación
- Rendimiento: 105,8%
- Temperatura calefacción: 25 a 80 ℃
- Temperatura ACS: 35 a 60 ℃
- Clase NOx: 6
- Peso: 34 kg
A continuación, mostramos los detalles de las calderas Baxi Platinum Compact ECO en todas sus versiones disponibles:
| Modelo | Potencia Calefacción | Potencia ACS | Caudal ACS |
|---|---|---|---|
| Compact 24/24 F ECO | 20 kW | 24 kW | 13,8 l/min |
| Compact 26/26 F ECO | 20 kW | 26 kW | 14,9 l/min |
| Compact 28/28 F ECO | 24 kW | 28 kW | 16,1 l/min |
| Compact 30/30 F ECO | 24 kW | 29 kW | 16,6 l/min |
Función auto de ajuste de la combustión (co2)
Esta función esta diseñada para hacer una regulación parcial del valor de CO2%. El proceso es el siguiente:

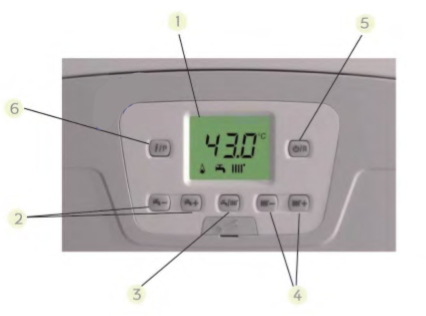

- Pulsar conjuntamente las teclas “+CAL y i/p” al menos 6 segundos. Cuando la función se activa, en pantalla se visualiza unos segundos el texto “On” seguidamente aparece la línea de programa “304” alternada con el valor % de potencia de la caldera
- Después del encendido del quemador la caldera se sitúa a la máxima potencia sanitaria (100). Cuando en pantalla se visualiza “100” es posible efectuar una regulación parcial del valor de CO2 %;
- Pulsar la tecla “i/p” en pantalla se visualiza “00” alternado con el número de la función “304” (el símbolo parpadea);
- Pulsar las teclas “+ y – de CAL” para bajar o subir respectivamente el nivel de CO2 (de -3 a +3).
- Pulsar la tecla “i/p” para guardar el valor nuevo y volver a visualizar el valor de potencia “100” (la caldera vuelve a funcionar a la máxima potencia en Agua Caliente Sanitaria). Este proceso también se puede utilizar para regular el contenido de CO2 a la potencia de encendido y a la potencia minima pulsando las teclas después del punto 5 descrito en el proceso anterior.
• Después de haber guardado el nuevo valor (punto 5 del proceso anterior), pulsar la tecla “- CAL” para situar la caldera a la potencia de encendido. Esperar a que el valor de CO2 sea estable y proceder a continuación a la regulación como se indica en el punto 4 del proceso anterior (el valor de potencia es un número <> 100 y <> 0) guarde a continuación (punto 5).
• Pulsar nuevamente la tecla “- CAL” para situar la caldera a la potencia mínima. Esperar a que el valor de CO2 sea estable y proceder a continuación a la regulación como se indica en el punto 4 del proceso anterior (el valor de potencia = 00);
• Para salir de la función, pulsar las teclas del punto 1 anterior tal y como se describe en él.
