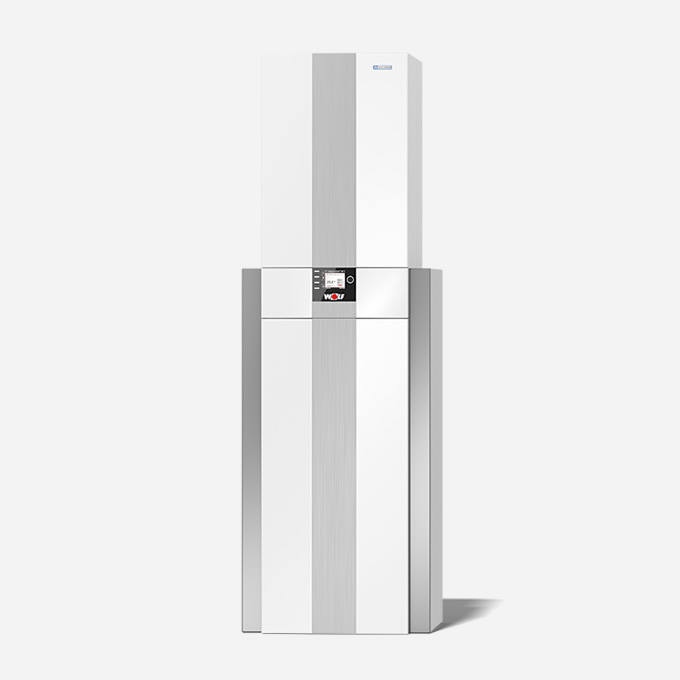

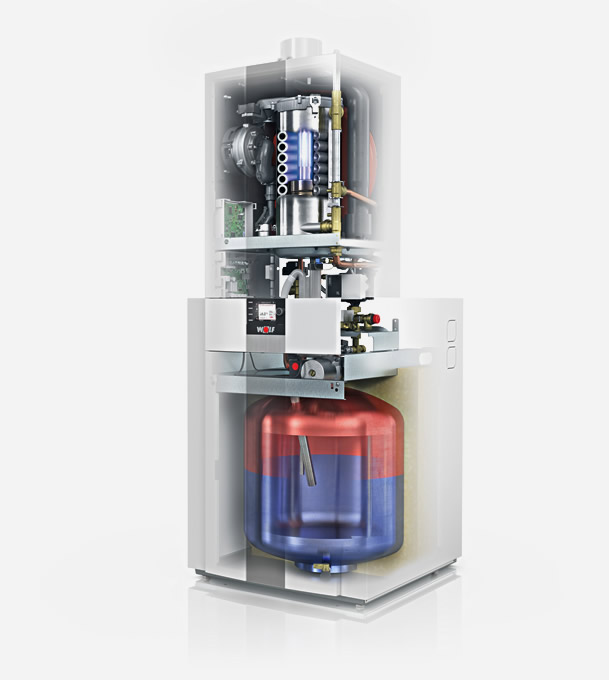

WOLF CGS-2R

caldera WOLF_CGS-2R

Modelos: CGS-2 14/150R

CGS-2 20/150R

CGS-2 24/150R

Como solución de alta tecnología para agua con un elevado grado de dureza, la CGS-2R proporciona calor agradable a su hogar de forma silenciosa.

¿Agua dura? No es ningún problema para este moderno sistema de calefacción. CGS-2R , compacta, ha sido desarrollada especialmente para regiones con elevados grados de dureza en el agua. Está equipada con un acumulador de serpentín que reduce el peligro de formación de depósitos de cal en el acumulador de ACS.

Además de que el agua se calienta a la perfección, este silencioso aparato suministra eficientemente un calor agradable. Gracias a su gran intercambiador de calor, el aparato se calienta rápidamente y el aislamiento térmico impide las pérdidas por enfriamiento, aumentando el ahorro energético. Puedes controlar tu CGS-2R cómodamente con el sistema de regulación de Wolf o directamente desde un smartphone.

Guía de contenidos

Documentación

Códigos de fallo / avería

ERRORANOMALIACAUSA
01Sobretemperatura STBEl limitador de temperatura de seguridad (termostato) se ha disparado.
La temperatura en la tapa del intercambiador de calor ha superado los 185º
Camara de combustión con suciedad
02Sobretemperatura TB– Una de las sondas de temperatura , eSTB 1 o eSTB2 en la camara de combustion ha superado el limite del limitador de temperatura (108º)
– Presión Instalación
– Aire en el circuito de calefaccion
– Bomba
03Diferencial eSTBDiferencia de temperatura entre sonda de temperatura eSTB1 y eSTB2 >6º en la cámara de combustión
04No hay llama de encendido– Electrodo ionizacion defectuoso
– Electrodo de encendido defectuoso, transformador de encendido defectuoso
– Suministro de gas
– Valvuleria de gas
– HG44 desplazamiento curvas caracteristicas
– Caldera de condensación sucia
05La llama se paga durante el funcionamiento– Electrodo de ionización defectuoso
– Salida de gases obturada
– Desagüe condensados obstruido
– Ajuste del tipo de gas
– Presión del gas
– Recirculación de gases de combustión (humos en el aire de entrada)
– Caldera de condensación sucia
06Sobretemperatura TWUna de los sondas de temperatura
eSTB1 o eSTB2 ha superado el límite del
limitador de temperatura (102 °C)
Presión instalación
Aire en el circuito de calefacción
Control de temperatura en impulsión
Bomba
07Sobretemperatura gas de
combustión TB
La temperatura de salida de gases de
combustión ha rebasado el límite de la
temperatura de desconexión de TBA
(pirostato) de 110 °C
Retenedor de humos de la cámara de
combustión
Cámara de combustión
Termostato de humos TW (pirostato)
08La compuerta de gases de
combustión no conmuta
(clapeta de humos)
Contacto de compuerta de gases de
combustión (E1) no se abre o cierra
bajo demanda; la salida A1 no activa
la compuerta de gases de combustión
bloqueada
10Sonda eSTB defectuosaLa sonda de temperatura eSTB1, eSTB2
en la cámara de combustión o el cable
de la sonda sufre un cortocircuito o una
interrupción
11Llama falsa o parasitariaSe detecta señal de llama durante el
reposo del quemador
12Sonda de caldera averiadaSobretemperatura en impulsión
Sonda de caldera > 100 °C
La sonda o el cable de la sonda de caldera
sufre un cortocircuito o una interrupción de
la bomba
13Sonda de temperatura
de gases de combustión
averiada
La sonda o el cable de la sonda de humos
sufre un cortocircuito o una interrupción
14Sonda ACS defectuosaLa sonda de ACS (sonda del acumulador)
o el cable de la sonda sufre un
cortocircuito o una interrupción
Sonda ACS > 99°C
15Sonda exterior averiadaLa sonda exterior o el cable de la sonda
sufre un cortocircuito o una interrupción
Sonda exterior – eBus (2 hilos)
Sonda exterior – inalambrica
16Sonda de retorno averiadaLa sonda de retorno o el cable de la sonda
sufre un cortocircuito o una interrupción
Sonda de retorno > 100 °C
20Prueba de relé MVGPrueba de relé en multiválvula de gas
(MVG) interna no ha sido superada
Válvula de gas averiada
24Revoluciones del ventilador <No se alcanzan las revoluciones de
consigna del ventilador
Enclavamiento de las cajas de regulación
Ventilador defectuoso
Fusible F2 en HCM-2 defectuoso
26Revoluciones del
ventilador >
El ventilador no alcanza el reposo
27Sonda de ACS defectuosa
Sonda de acumulador
estratificado defectuosa
Sonda de salida de ACS /
sonda de acumulador estratificado o el
cable de la sonda presenta cortocircuito
o interrupción
30CRC centralita de
combustión
El registro de datos de EEPROM es
inválido.
32Error en alimentación 23
VAC
Alimentación 23 VAC fuera del rango
permitido (por ejemplo, cortocircuito)
35Falta BCCSe ha extraído el conector de parámetros
o no se ha insertado correctamente.
Centralita de combustión sustituida y
no se ha insertado ningún conector de
parámetros
36BCC defectuosoError CRC BCC
Error del conector de parámetros
37BCC incorrectoEl conector de parámetros no es
compatible con la placa GBC-e
Introducción incorrecta de la identificación
BCC
38Es necesario actualizar el
BCC
Error del conector de parámetros, la placa
exige un nuevo conector de parámetros
(en caso de recambio).
39Error de sistema BCCError del conector de parámetros
Proceso de copia de BCC no iniciado
40Comprobación de
aumento de presión
Presión de instalación < 150 mbar Aire en el circuito de calefacción Sonda de presión defectuosa Bomba averiada
41Control de caudalTemperatura de retorno > temperatura
eSTB + 12 K, temperatura de retorno >
sonda de caldera + 12 K
Presión de instalación demasiado reducida
Aire en el circuito de calefacción
Bomba defectuosa/revoluciones
demasiado bajas
52Tiempo de carga máx. del
acumulador
La carga del acumulador dura más de lo
permitido.
53IO – desviaciónVálvula de gas averiada
Presión de conexión de gas fuera del
rango de consigna
Electrodo de ionización con corrosión/
dañado
Regulador de corriente en GBC-e
defectuoso
Suministro de tensión válvula de gas
defectuoso
Toma a tierra del quemador defectuosa
54GLV actuadoresRecirculación de gases de combustión
Ajuste erróneo del tipo de gas
Estrangulador de gas erróneo
Válvula de gas averiada
Ventilador defectuoso
55GLV error de sistemaGLV- Mezcla de gas- aire inadecuada
Comprobación de la validez interna de la
centralita de combustión GBC-e, fallida.
56Calibrado límite de fábricaSe ha rebasado por abajo el límite de
fábrica de calibrado (mínimo)
Recirculación de gases de combustión
Electrodo de ionización con corrosión/
dañado
Error de cableado en HCM-2 (instalación
de baja tensión)
57Desviación calibradoElectrodo de ionización con corrosión/
dañado
Partículas de hollín o suciedad en el aire
de admisión
Recirculación de gases de combustión
Error de cableado en HCM-2 (instalación
de baja tensión)
58Calibrado fuera de tiempoEl equipo de calefacción no puede
proceder al calibrado.
Recirculación de gases de combustión
Ventilador defectuoso
Demanda de calor insuficiente
Error de cableado en HCM-2 (instalación
de baja tensión)
59Calibrado límite de fábricaSe ha superado el límite de fábrica de
calibrado (máximo)
Partículas de hollín o suciedad en el aire
de admisión
Recirculación de gases de combustión
Error de cableado en HCM-2 (instalación
de baja tensión)
78Sonda de aguja/colector
común SAF averiada
La sonda exterior o el cable de la sonda
sufre un cortocircuito o una interrupción
90Comunicación FAComunicación entre placa de regulación
y centralita de combustión averiada
95Modo prog.La centralita de combustión se controla
desde un PC (solo para servicio técnico)
96ResetSe ha pulsado demasiadas veces el
botón de desbloqueo
98Amplificador de llamaError interno en tarjeta de la centralita
de combustión
Cortocircuito electrodo de ionización
Error de cableado en HCM-2
(instalación de baja tensión)
99Error de sistema centralita
de combustión
Contacto flojo conector PWM o conector
de red del ventilador
Error interno de centralita de
combustión
Electrónica de centralita de combustión
GBC-e defectuosa
Placa eléctrica centralita de combustión
GBC-e desconocida
107Presión CCPresión de instalación demasiado reducida
Alimentación de la sonda de presión
defectuosa
Sonda de presión defectuosa
116Avería externa en entrada
parametrizada E1
Mensaje de avería externa en la entrada
parametrizada E1 (el contacto de
mensaje de avería en E1 se ha abierto)
255Código de error
desconocido
Error no reconocido en este software

Leyenda:
BCC = Conector de parámetros (Boiler Chip Card)
FA = Centralita de encendido
GBC-e = Centralita de combustión
GKV = Válvula mixta de gas
TW = Control de temperatura
TB = Limitador de temperatura
STB = Limitador de temperatura de seguridad
eSTB = Limitador electrónico de temperatura de seguridad
GLV = Mezcla gas-aire
∆T = Diferencia de temperaturas

Características

  • El acumulador de serpentín previene la formación de depósitos de cal en el acumulador
  • Capacidad de acumulación de 145 l
  • Gracias a la tecnología booster, puede proporcionar inmediatamente suficiente agua caliente para un baño completo en caso necesario
  • Instalación sencilla y rápida: la CGS-2R de dos piezas se puede separar en módulo de calefacción y módulo de acumulador, por lo que cabe fácilmente por cualquier puerta
  • Aparato compacto con un moderno diseño recto
  • Uso sencillo e intuitivo a través de la unidad de mando BM-2, cómodamente a través de la aplicación para smartphone desde fuera de casa o a través de otras soluciones SmartHome
  • H2-Ready: Hasta un 20% de contenido de hidrógeno

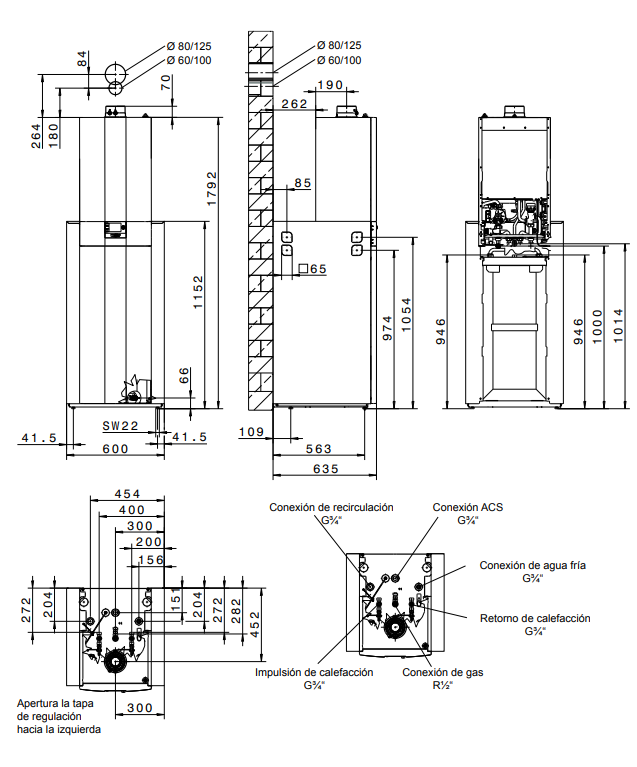

Dimensiones

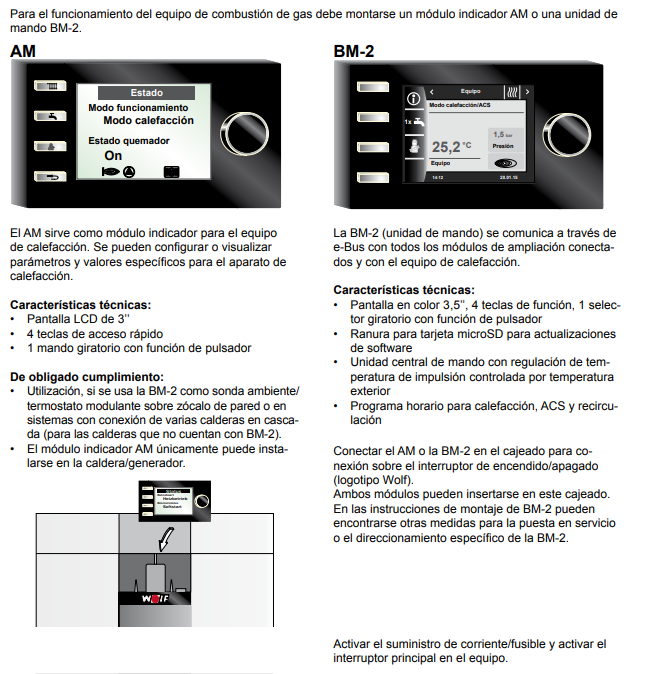

Panel de mandos

Despiece

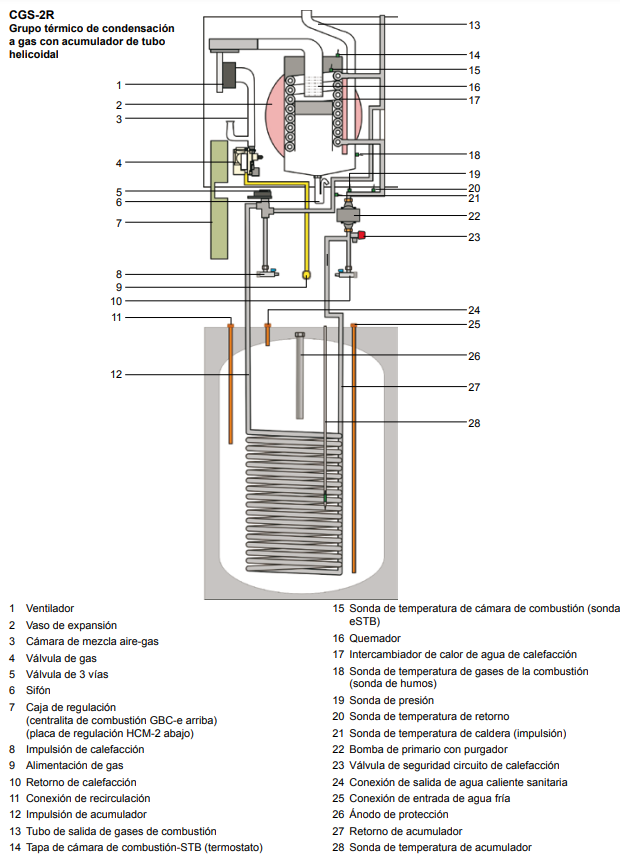

Circuito hidráulico

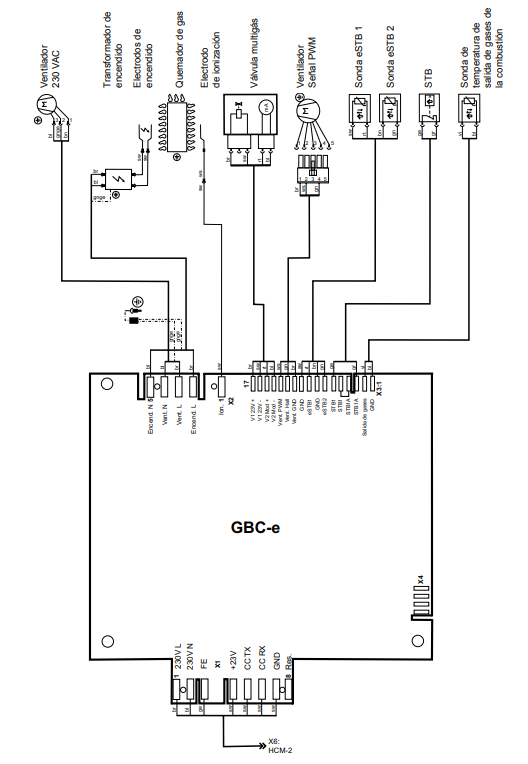

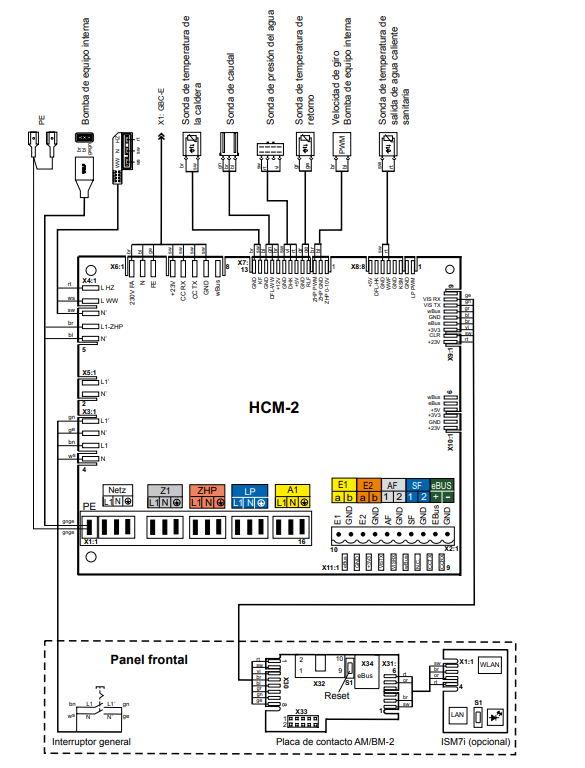

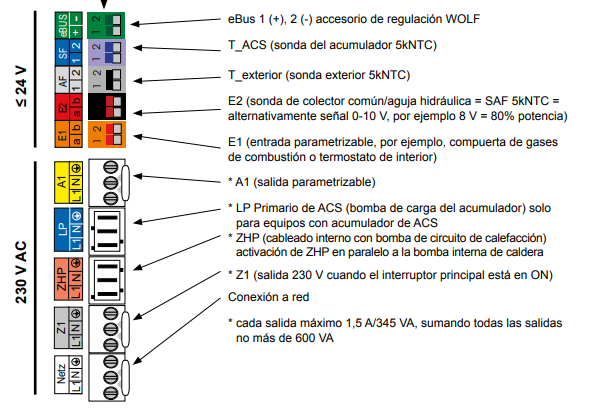

Circuito eléctrico

Descárgate nuestra app

Ya está disponible en dispositivos Android nuestra aplicación móvil con toda la información, para poder acceder rápidamente con un solo click a todos los datos que necesites.

Otros Modelos

Échale un ojo a todos los equipos que tenemos en nuestra sección Wolf, contamos con la base de datos más grande y constantemente actualizada.
