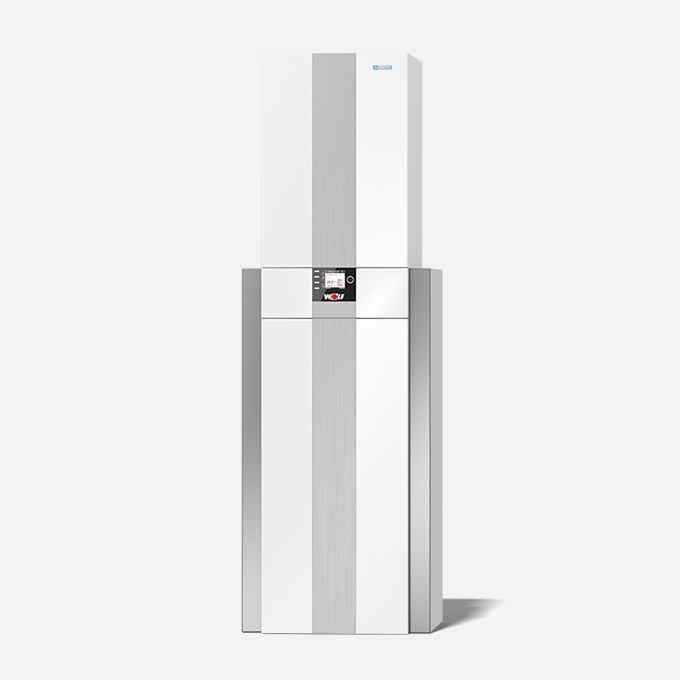

![WOLF_CGS-2R-1](https://codigocalderas.com/wp-content/uploads/2022/04/WOLF_CGS-2R-1.jpg)
Modelos: CGS-2 14/120L
CGS-2 20/160L
CGS-2 24/200L
Confía en el sucesor de alta tecnología de WOLF, ganador de tests.
Con la tecnología de acumulador estratificado del CGS-2L tu vivienda disfrutará de la técnica de calefacción más vanguardista. El «principio de acumulador estratificado» presenta una enorme ventaja frente a otras tecnologías: garantiza la obtención de agua caliente de forma rápida y sin complicaciones incluso en grandes cantidades. Además, una moderna técnica de aislamiento impide un enfriamiento poco eficiente, manteniendo constante el agua caliente que sale de tu grifo. Y además, por supuesto el CGS-2L funciona silenciosamente. Es ideal para viviendas de una o dos familias cuando se trata de conseguir una producción de ACS cómoda y fiable.
Asimismo, es H2-Ready, pudiendo utilizar en su funcionamiento hasta un 20% de contenido de hidrógeno.
![](https://codigocalderas.com/wp-content/uploads/2022/04/Wolf_Produktschnitte_CGS-2-1.jpg)
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA | CAUSA |
---|---|---|
01 | Sobretemperatura STB | El limitador de temperatura de seguridad (termostato) se ha disparado. La temperatura en la tapa del intercambiador de calor ha superado los 185º Camara de combustión con suciedad |
02 | Sobretemperatura TB | – Una de las sondas de temperatura , eSTB 1 o eSTB2 en la camara de combustion ha superado el limite del limitador de temperatura (108º) – Presión Instalación – Aire en el circuito de calefaccion – Bomba |
03 | Diferencial eSTB | Diferencia de temperatura entre sonda de temperatura eSTB1 y eSTB2 >6º en la cámara de combustión |
04 | No hay llama de encendido | – Electrodo ionizacion defectuoso – Electrodo de encendido defectuoso, transformador de encendido defectuoso – Suministro de gas – Valvuleria de gas – HG44 desplazamiento curvas caracteristicas – Caldera de condensación sucia |
05 | La llama se paga durante el funcionamiento | – Electrodo de ionización defectuoso – Salida de gases obturada – Desagüe condensados obstruido – Ajuste del tipo de gas – Presión del gas – Recirculación de gases de combustión (humos en el aire de entrada) – Caldera de condensación sucia |
06 | Sobretemperatura TW | Una de los sondas de temperatura eSTB1 o eSTB2 ha superado el límite del limitador de temperatura (102 °C) Presión instalación Aire en el circuito de calefacción Control de temperatura en impulsión Bomba |
07 | Sobretemperatura gas de combustión TB | La temperatura de salida de gases de combustión ha rebasado el límite de la temperatura de desconexión de TBA (pirostato) de 110 °C Retenedor de humos de la cámara de combustión Cámara de combustión Termostato de humos TW (pirostato) |
08 | La compuerta de gases de combustión no conmuta (clapeta de humos) | Contacto de compuerta de gases de combustión (E1) no se abre o cierra bajo demanda; la salida A1 no activa la compuerta de gases de combustión bloqueada |
10 | Sonda eSTB defectuosa | La sonda de temperatura eSTB1, eSTB2 en la cámara de combustión o el cable de la sonda sufre un cortocircuito o una interrupción |
11 | Llama falsa o parasitaria | Se detecta señal de llama durante el reposo del quemador |
12 | Sonda de caldera averiada | Sobretemperatura en impulsión Sonda de caldera > 100 °C La sonda o el cable de la sonda de caldera sufre un cortocircuito o una interrupción de la bomba |
13 | Sonda de temperatura de gases de combustión averiada | La sonda o el cable de la sonda de humos sufre un cortocircuito o una interrupción |
14 | Sonda ACS defectuosa | La sonda de ACS (sonda del acumulador) o el cable de la sonda sufre un cortocircuito o una interrupción Sonda ACS > 99°C |
15 | Sonda exterior averiada | La sonda exterior o el cable de la sonda sufre un cortocircuito o una interrupción Sonda exterior – eBus (2 hilos) Sonda exterior – inalambrica |
16 | Sonda de retorno averiada | La sonda de retorno o el cable de la sonda sufre un cortocircuito o una interrupción Sonda de retorno > 100 °C |
20 | Prueba de relé MVG | Prueba de relé en multiválvula de gas (MVG) interna no ha sido superada Válvula de gas averiada |
24 | Revoluciones del ventilador < | No se alcanzan las revoluciones de consigna del ventilador Enclavamiento de las cajas de regulación Ventilador defectuoso Fusible F2 en HCM-2 defectuoso |
26 | Revoluciones del ventilador > | El ventilador no alcanza el reposo |
27 | Sonda de ACS defectuosa Sonda de acumulador estratificado defectuosa | Sonda de salida de ACS / sonda de acumulador estratificado o el cable de la sonda presenta cortocircuito o interrupción |
30 | CRC centralita de combustión | El registro de datos de EEPROM es inválido. |
32 | Error en alimentación 23 VAC | Alimentación 23 VAC fuera del rango permitido (por ejemplo, cortocircuito) |
35 | Falta BCC | Se ha extraído el conector de parámetros o no se ha insertado correctamente. Centralita de combustión sustituida y no se ha insertado ningún conector de parámetros |
36 | BCC defectuoso | Error CRC BCC Error del conector de parámetros |
37 | BCC incorrecto | El conector de parámetros no es compatible con la placa GBC-e Introducción incorrecta de la identificación BCC |
38 | Es necesario actualizar el BCC | Error del conector de parámetros, la placa exige un nuevo conector de parámetros (en caso de recambio). |
39 | Error de sistema BCC | Error del conector de parámetros Proceso de copia de BCC no iniciado |
40 | Comprobación de aumento de presión | Presión de instalación < 150 mbar Aire en el circuito de calefacción Sonda de presión defectuosa Bomba averiada |
41 | Control de caudal | Temperatura de retorno > temperatura eSTB + 12 K, temperatura de retorno > sonda de caldera + 12 K Presión de instalación demasiado reducida Aire en el circuito de calefacción Bomba defectuosa/revoluciones demasiado bajas |
52 | Tiempo de carga máx. del acumulador | La carga del acumulador dura más de lo permitido. |
53 | IO – desviación | Válvula de gas averiada Presión de conexión de gas fuera del rango de consigna Electrodo de ionización con corrosión/ dañado Regulador de corriente en GBC-e defectuoso Suministro de tensión válvula de gas defectuoso Toma a tierra del quemador defectuosa |
54 | GLV actuadores | Recirculación de gases de combustión Ajuste erróneo del tipo de gas Estrangulador de gas erróneo Válvula de gas averiada Ventilador defectuoso |
55 | GLV error de sistema | GLV- Mezcla de gas- aire inadecuada Comprobación de la validez interna de la centralita de combustión GBC-e, fallida. |
56 | Calibrado límite de fábrica | Se ha rebasado por abajo el límite de fábrica de calibrado (mínimo) Recirculación de gases de combustión Electrodo de ionización con corrosión/ dañado Error de cableado en HCM-2 (instalación de baja tensión) |
57 | Desviación calibrado | Electrodo de ionización con corrosión/ dañado Partículas de hollín o suciedad en el aire de admisión Recirculación de gases de combustión Error de cableado en HCM-2 (instalación de baja tensión) |
58 | Calibrado fuera de tiempo | El equipo de calefacción no puede proceder al calibrado. Recirculación de gases de combustión Ventilador defectuoso Demanda de calor insuficiente Error de cableado en HCM-2 (instalación de baja tensión) |
59 | Calibrado límite de fábrica | Se ha superado el límite de fábrica de calibrado (máximo) Partículas de hollín o suciedad en el aire de admisión Recirculación de gases de combustión Error de cableado en HCM-2 (instalación de baja tensión) |
78 | Sonda de aguja/colector común SAF averiada | La sonda exterior o el cable de la sonda sufre un cortocircuito o una interrupción |
90 | Comunicación FA | Comunicación entre placa de regulación y centralita de combustión averiada |
95 | Modo prog. | La centralita de combustión se controla desde un PC (solo para servicio técnico) |
96 | Reset | Se ha pulsado demasiadas veces el botón de desbloqueo |
98 | Amplificador de llama | Error interno en tarjeta de la centralita de combustión Cortocircuito electrodo de ionización Error de cableado en HCM-2 (instalación de baja tensión) |
99 | Error de sistema centralita de combustión | Contacto flojo conector PWM o conector de red del ventilador Error interno de centralita de combustión Electrónica de centralita de combustión GBC-e defectuosa Placa eléctrica centralita de combustión GBC-e desconocida |
107 | Presión CC | Presión de instalación demasiado reducida Alimentación de la sonda de presión defectuosa Sonda de presión defectuosa |
116 | Avería externa en entrada parametrizada E1 | Mensaje de avería externa en la entrada parametrizada E1 (el contacto de mensaje de avería en E1 se ha abierto) |
255 | Código de error desconocido | Error no reconocido en este software |
Leyenda:
BCC = Conector de parámetros (Boiler Chip Card)
FA = Centralita de encendido
GBC-e = Centralita de combustión
GKV = Válvula mixta de gas
TW = Control de temperatura
TB = Limitador de temperatura
STB = Limitador de temperatura de seguridad
eSTB = Limitador electrónico de temperatura de seguridad
GLV = Mezcla gas-aire
∆T = Diferencia de temperaturas
Características
- La tecnología de acumulador estratificado «clasifica» el agua en función de la temperatura y permite utilizar el agua a un grado de temperatura exacto, lo que le permite ahorrar hasta un 30 % de energía
- Gracias a la tecnología booster puede obtener en unos minutos suficiente agua caliente para un baño completo
- Un intercambiador de ACS de acero inoxidable impide las pérdidas de calor y ahorra costes en calefacción
- El CGS-2L no solo es especialmente potente y eficiente, sino también muy silencioso
- Control sencillo e intuitivo con la unidad de mando de WOLF BM-2
- Disponible con interfaz para SmartHome opcional para controlar el sistema desde fuera de casa a través de la aplicación Smartset de WOLF y SmartHome, así como para la realización de diagnóstico remoto y mantenimiento por parte de un profesional
- Diseño atractivo y compacto
- H2-Ready: Hasta un 20% de contenido de hidrógeno

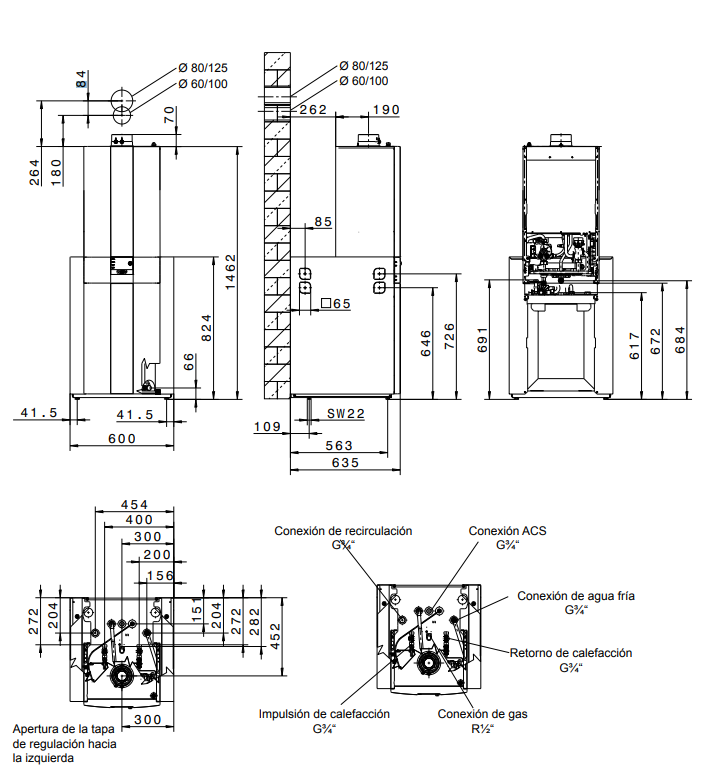

Dimensiones
![](https://codigocalderas.com/wp-content/uploads/2022/04/58d8dcda32bd6f75067555624153551a.png)
Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/f3e5bf99528b768d391ad8404b5e70c7.png)

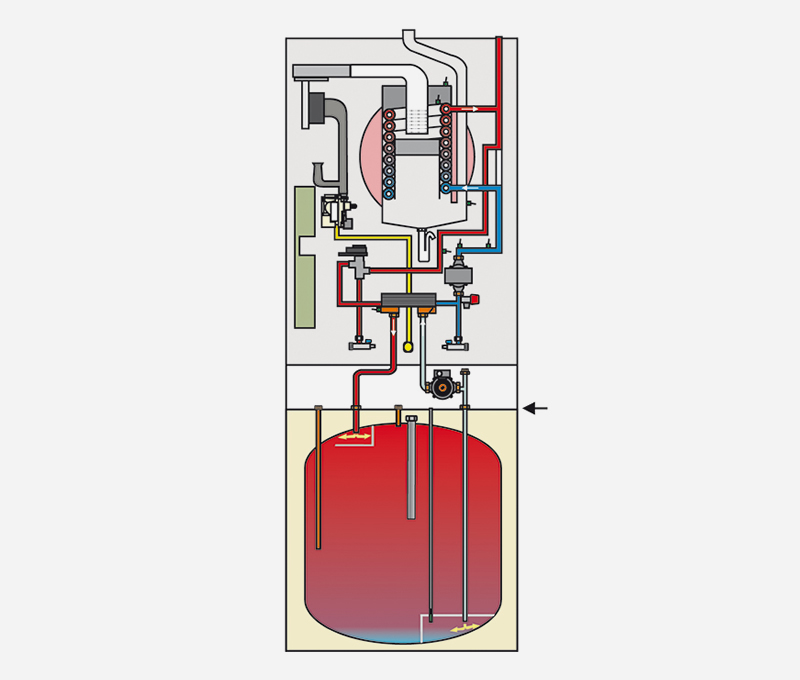

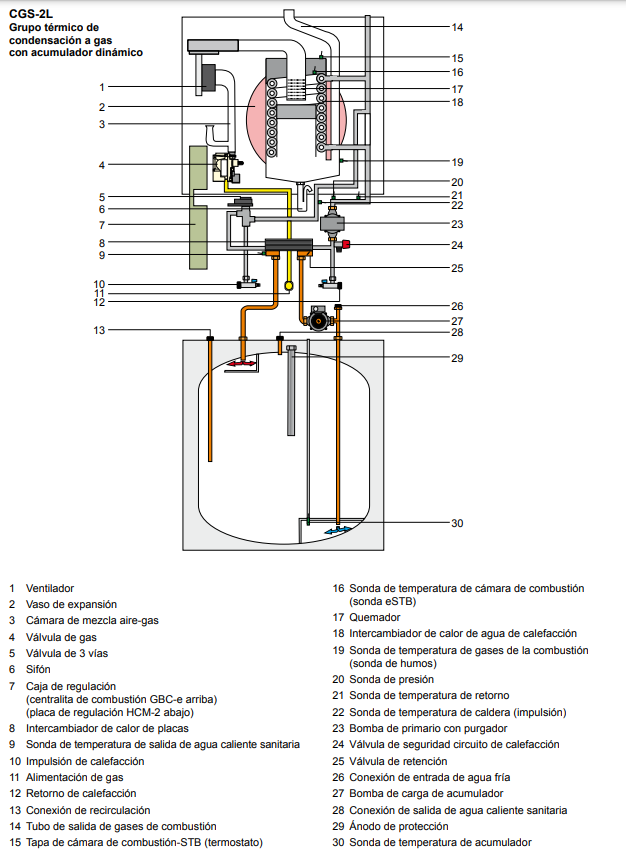

Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/WOLF_Aufbauschema_Doku_CGS-2L.jpg)
![](https://codigocalderas.com/wp-content/uploads/2022/04/3918d67289569a3892dda6ca753ca97e.png)
Circuito hidráulico
Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/ff8dab5f5923393d9afb905a0fed491b.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/8b79c0ce03fe420f0871909dde7c2e69.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/0bd651fc5ef0a91e2669d4af78fcb59a.png)
