Modelos: MAG 125/1 3R … MAG 145/1 3R
El nuevo turboMAG pro es el sustituto ideal a los aparatos atmosféricos, cuya instalación ha sido recientemente prohibido por el RITE, incluso en sustitución de aparatos antiguos.
Es un calentador a gas robusto y fiable que ofrece la máxima seguridad y el confort óptimo a todos los usuarios. Su instalación es sencilla y se realiza con la máxima rapidez gracias a los componentes adicionales suministrados cómo los latiguillos, la llave de corte y accesorios para la conexión de gas. La amplia gama de accesorios de evacuación asegura la adaptación a la mayoría de los hogares.
Documentación
Códigos de fallo / avería
Códigos de error
| ERROR | POSIBLE CAUSA | SOLUCIÓN |
|---|---|---|
| F.01 Recalentador | La sonda NTC ha detectado una temperatura del agua 85 °C. El suministro de gas se interrumpe. | ▶ Reinicie el producto pulsando el interruptor principal. |
| F.02 Error de NTC/agua caliente sanitaria | Avería de la sonda NTC | ▶ Sustituir sonda |
| F.04 Error de encendido | El quemador no puede encenderse o se apaga de forma inesperada. | ▶Gire el interruptor de encendido/apagado a la posición DESC. y después de nuevo a CON |
| F.05 Sensor de presión de aire defectuoso | Avería en el sistema de toma de aire/evacuación de gases, avería del ventilador. El error aparece cuando el controlador de presión está abierto durante 25 segundos mientras que el ventilador está en funcionamiento. | |
| F.06 Error en la tensión eléctrica | Tensión eléctrica demasiado baja | ▶ Cuando la tensión eléctrica asciende a 175 V (±10 V) el producto retorna al servicio normal. |
| F.07 Error en la válvula de gas | Avería de la válvula de gas | ▶ Reinicie el producto pulsando el interruptor principal. |
| F.09 Error interruptor de presión | Cortocircuito en el interruptor de presión | ▶Si el interruptor de presión está cerrado durante 15 segundos (no en funcionamiento) y el ventilador no está activado, se mostrará este código de error. ▶Cuando el regulador de presión vuelve a estar abierto (en funcionamiento), se pone en marcha automáticamente el servicio normal. |
| E Protección contra heladas activa | Temperatura demasiado baja | ▶El NTC ha detectado una temperatura de < 5 °C en la entrada de agua fría. 2. ▶El quemador funciona durante 7 segundos con un ajuste de gas mínimo. Cuando la temperatura es > 7 °C desaparece el error “E”. |
Solución de averías
| AVERÍA | POSIBLE CAUSA | SOLUCIÓN |
|---|---|---|
| El producto no se inicia; la pantalla permanece apagada | sin tensión eléctrica | ▶Compruebe si existe la tensión correcta en los puntos siguientes (→ Datos técnicos): – Entrada del suministro eléctrico. – Conector del cable de conexión a red. |
| La pantalla está encendida, el producto no funciona | tensión de entrada errónea | ▶Compruebe si la tensión de entrada asciende a 195-253 voltios. – Utilice un regulador. |
| La pantalla muestra el código de error F04. | El suministro de gas está interrumpido | ▶Compruebe si la válvula de gas está abierta. ▶Compruebe la presión del flujo de gas. |
| Los electrodos de encendido no encienden el quemador (F04). | Fallo control valvulería del gas | ▶comprobar electrodos y valvula de gas |
| El ventilador funciona durante un breve periodo de tiempo y después se detiene.(F05). | Error en el sistema de toma de aire/evacuación de gases | ▶ Compruebe la pendiente de la tubería de evacuación de gases de combustión (máx. 3° de pendiente). – Asegúrese de que no esté bloqueada la tubería de evacuación de gases de combustión. – Si el error persiste, póngase en contacto con el Servicio de Asistencia Técnica. |
| La temperatura del agua es demasiado alta (F01). | Error en el circuito eléctrico o en el circuito de agua | |
| El agua no está suficientemente caliente. | Error en el circuito eléctrico |
Características
- Robusto, fiable y funcional
- Cámara de combustión estanca sin riesgo de inhalación de humos
- Modulante según temperatura de agua
- Accesorios suministrados en el embalaje para una rápida instalación
- Único que cumple con la normativa vigente

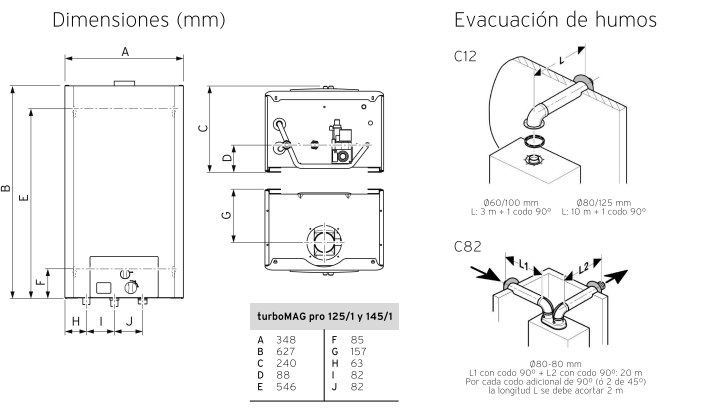

Dimensiones

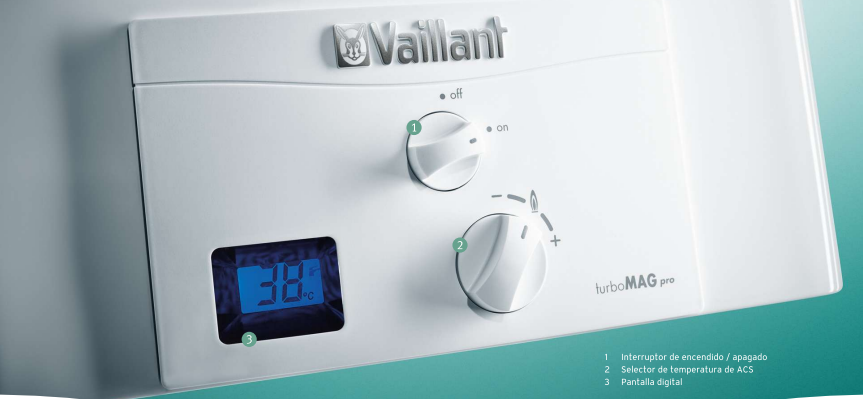

Panel de mandos

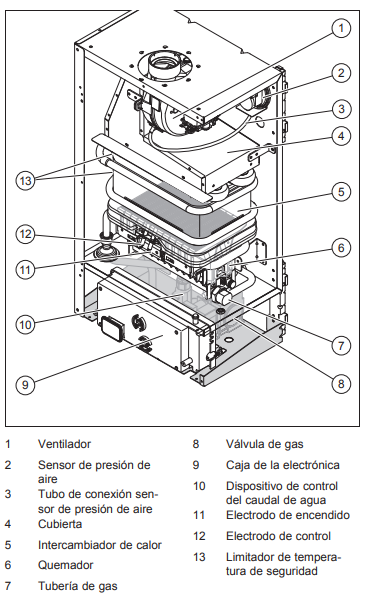

Despiece

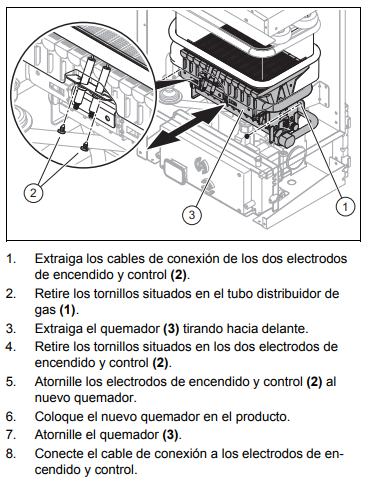

Desmontaje quemador

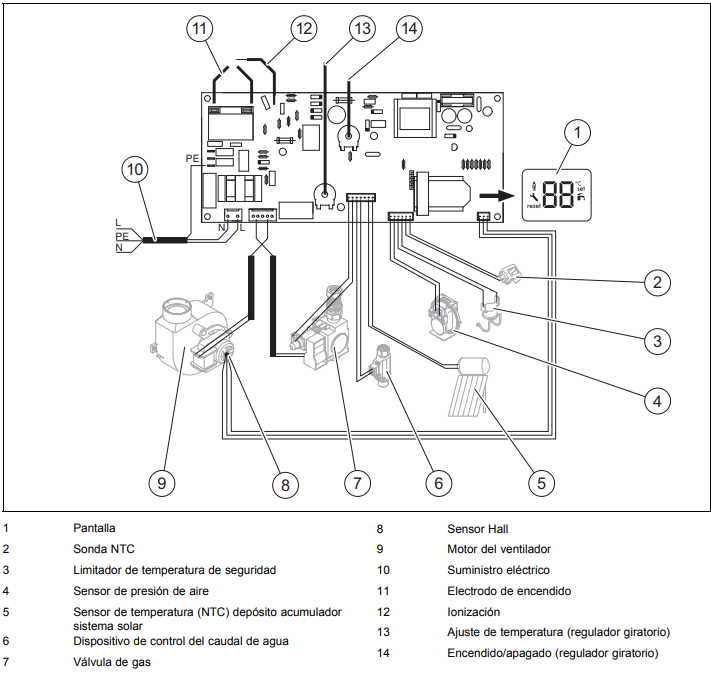

Circuito eléctrico
