Modelos:
- MAG ES 11-2/0
- MAG ES 14-2/0
- MAG ES 17-2/0
Calentador instantáneo a gas para funcionamiento independiente del aire de la habitación
Guía de contenidos
Documentación
Códigos de fallo / avería
| INDICACIÓN AVERÍA | AVERÍA | POSIBLE CAUSA | POSIBLE SOLUCIÓN |
|---|---|---|---|
| Ninguna indicación | ▶Interrupción del suministro de tensión eléctrica ▶Alimentación de corriente de la placa de interfaz interrumpida. | El aparato vuelve a conectarse automáticamente al volver la corriente de red. Compruebe que: ▶el fusible automático correspondiente esté conectado o que el fusible esté en perfecto estado ▶el fusible interno del aparato esté en perfecto estado – Deje que un electricista compruebe que el aparato está correctamente conectado al suministro de tensión de red. | |
| La pantalla indica el valor nominal | ▶La caldera no se pone en marcha; El ventilador no funciona con alimentación de corriente. ▶La caldera no se pone en marcha; El ventilador funciona con alimentación de corriente; no funciona si se evacua agua. ▶La caldera no se pone en marcha; El ventilador funciona con alimentación de tensión y si se toma agua. | ▶Ventilador defectuoso ▶Sistema electrónico defectuoso ▶Sensor Aqua defectuoso ▶Cápsula manométrica defectuosa, cortocircuito ▶Sistema electrónico defectuoso ▶Cápsula manométrica defectuosa: marcha en vacío F.05 tras 45 seg ▶Sistema electrónico defectuoso | ▶Sustituir el ventilador ▶Sustituir la placa electrónica ▶Sustituir el sensor Aqua ▶Sustituir la cápsula manométrica. ▶Sustituir la placa electrónica ▶Véase el error F.05. ▶Sustituir la placa electrónica. |
| F.00 | Sin errores | – | – |
| F.03 | Suministro de aire de combustión defectuoso | ▶El aparato se ha desconectado tres veces debido al fallo F.05. | ▶Véase el error F.05/ |
| F.04 | Circuito de ionización averiado | ▶El circuito de ionización presenta: – interrupción durante el funcionamiento – contacto a masa durante el funcionamiento ▶El suministro de gas se interrumpe durante el funcionamiento. | ▶Compruebe el circuito de ionización y, en caso necesario, sustituya los electrodos. ▶Ponga en marcha el aparato tras restablecer el suministro de gas. |
| F.05 | Suministro de aire de combustión defectuoso | ▶El presostato no se enciende: – resistencia total de la salida de evacuación de gases y de aire demasiado alta ▶Tensión de suministro del ventilador insuficiente ▶Ventilador averiado | ▶comprobar si la manguera está empalmada correctamente en la cápsula manométrica y, si fuese necesario, conectarla correctamente. ▶comprobar la longitud del tubo. ▶eliminar posibles atascos en el sistema. ▶Comprobar y sustituir la placa electrónica y las conexiones de cable. ▶Sustituir ventilador |
| F.06 | Registro de la temperatura de salida averiado | ▶NTC cortocircuitado ▶NTC interrumpido ▶NTC con contacto a masa ▶Placa electrónica defectuosa ▶Cable de conexión del sistema electrónico NTC averiado | ▶Comprobar NTC y, si fuese necesario, sustituirlo ▶Comprobar la placa electrónica y, si fuese necesario, sustituirla. ▶Comprobar cable de conexión y, si fuese necesario, sustituirlo. |
| F.11 | Error interno | ▶Placa principal, placa de interfaz o cable de conexión defectuosos | ▶Comprobar la placa principal, la placa de interfaz y las conexiones de cable. Sustituir las piezas defectuosas. |
| F.12 | Error interno | ▶Placa principal, placa de interfaz o cable de conexión defectuosos | ▶Comprobar la placa principal, la placa de interfaz y las conexiones de cable. Sustituir las piezas defectuosas |
| F.13 | Error interno | ▶Placa principal defectuosa o presencia de humedad en la placa | ▶Secar la placa principal y sustituirla si presenta desperfectos. |
| F.14 | Temperatura del agua caliente >95 °C | ▶Exceso de temperatura | ▶Comprobar la instalación |
| F.15 | Interrupción en la conexión entre motor de pasos y sistema electrónico | ▶Conexión suelta Motor de pasos averiado | ▶Comprobar conexión y, si fuese necesario, conectar cable. ▶Comprobar la placa principal y, si fuese necesario, sustituirla. Sustituir el motor secuencial. |
| F.17 | Alimentación de tensión insuficiente | ▶Corriente de red <170 V | ▶Comprobar la alimentación de corriente. Si la alimentación de corriente es correcta, comprobar la placa electrónica. |
| F.19 | Registro de la temperatura de salida averiado | ▶Sensor de temperatura del agua caliente no conectado ▶Presión de conexión de gas insuficiente | ▶Volver a insertar el sensor de temperatura del agua caliente. ▶Restablecer la presión de conexión de gas |
| F.20 | Circuito STB | ▶Interrupción del circuito STB ▶STB se ha activado | ▶Comprobar el circuito STB y, si fuese necesario, sustituirlo. ▶Comprobar las conexiones del STB y, si fuese necesario, volver a establecerlas. ▶Determinar y subsanar las causas. |
| F.27 | Presencia de llamas demasiado prolongada | ▶5 seg. después de detener la toma sigue habiendo llamas en el quemador | ▶Sustituir la valvulería del gas. |
| F.28 | – El aparato pasa a avería sin llamas – El aparato pasa a avería con llamas | ▶Fallo en el suministro de gas del aparato ▶Valvulería del gas defectuosa ▶Placa electrónica defectuosa ▶Electrodos de encendido colocados erróneamente ▶Contacto a masa del electrodo de ionización antes de la puesta en marcha ▶Placa electrónica defectuosa ▶Señal de llama insuficiente | ▶Comprobar los dispositivos de cierre de gas del dispositivo de cierre de gas de la vivienda hacia la entrada del aparato y, si fuese necesario, abrir las llaves de paso de gas (¡Atención! Antes de abrir la llave de paso de gas principal asegúrese de que hayan finalizado los trabajos en los conductos de gas ▶Comprobar la valvulería de gas y, en caso necesario, sustituirla ▶Comprobar la placa electrónica y, si fuese necesario, sustituirla ▶Colocar los electrodos de encendido correctamente. ▶Comprobar el circuito de ionización y, si fuese necesario, sustituir los electrodos ▶Comprobar la placa electrónica y, si fuese necesario, sustituirla ▶Comprobar la señal de la llama Sustituir los electrodos |
| F.30 | El kit solar no funciona | ▶Sensor de temperatura solar no conectado | ▶Volver a insertar el sensor de temperatura solar |
Características
- Piloto: Sin Piloto y seguridad por Ionización. Control termostático de la temperatura. Evita sobrecostes en tu factura de gas y agua gracias al control termostático que te permite seleccionar la temperatura a la que quieres que salga el agua caliente.
- Descarga de Gases: Tiro Forzado. La descarga de los gases al exterior se realiza de forma natural.
- Tipo Encendido: Electrónico.
- Tipo de Instalación: Válido para Instalaciones Interiores.
- Válido para: Calentador de Gas Butano, Propano o Gas Natural.
- Display Digital con indicador de temperatura de agua caliente y códigos de avería en caso de fallo.
- Cámara abierta con ventilador
- Sistema DIRECTSTART: arranque a quemador sin piloto
- Encendido electrónico a 220 V
- Termostato seguridad
- Sistema OPTIMOD: alto confort con bajo consumo de energia

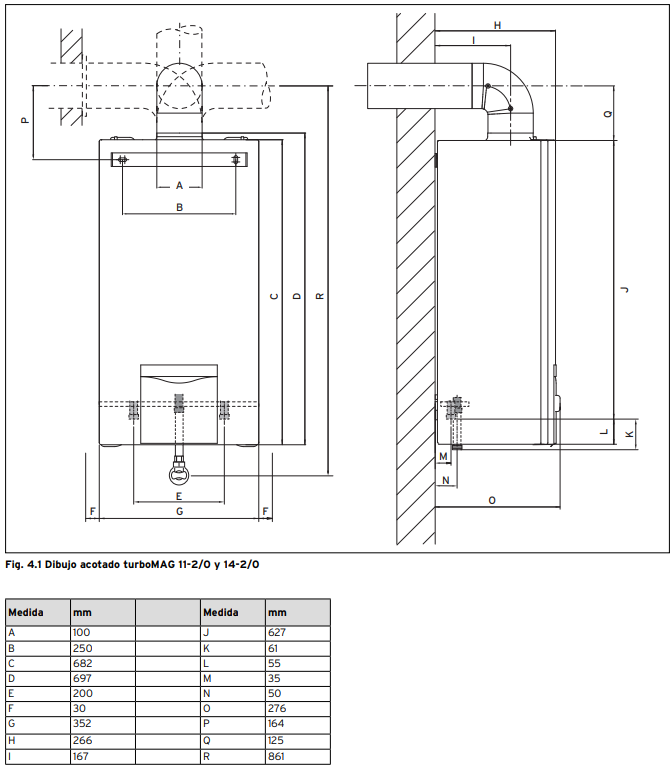

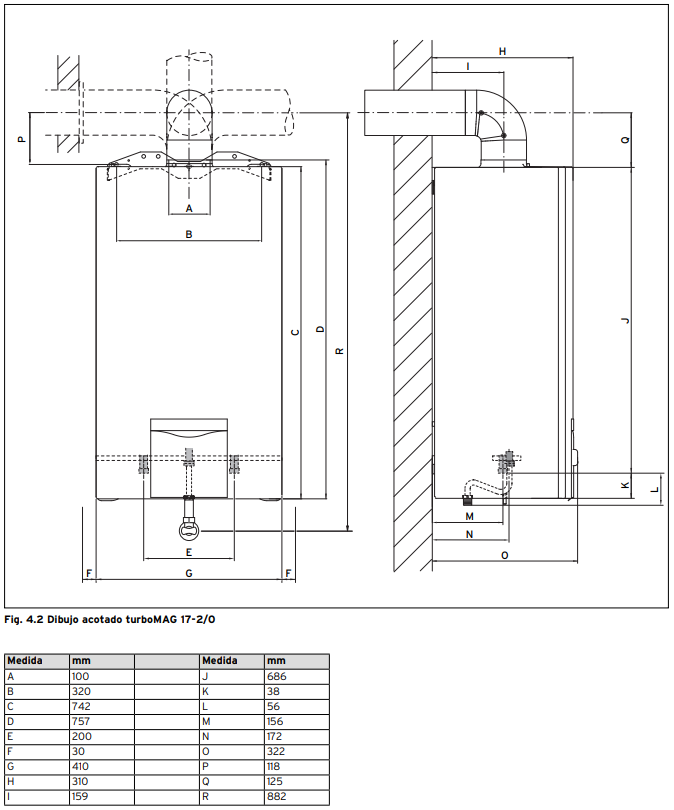

Dimensiones

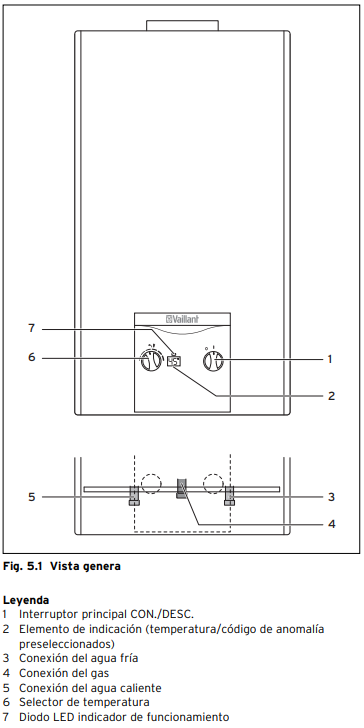

Panel de mandos

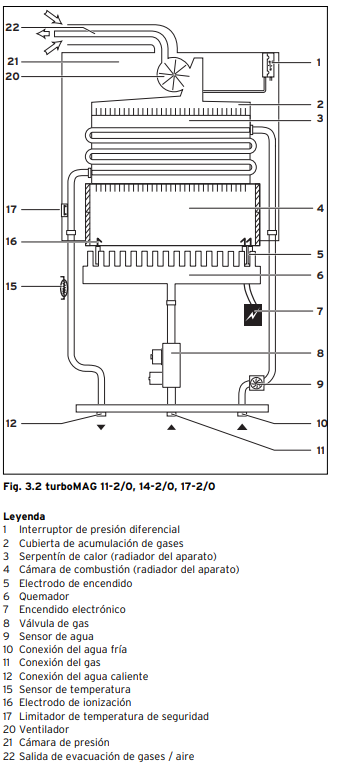

Despiece
Circuito hidráulico

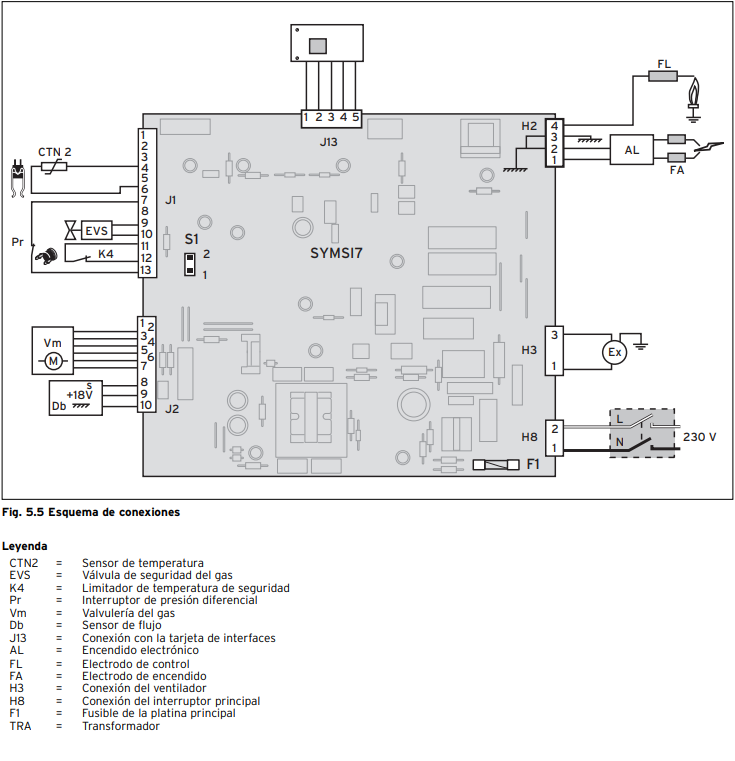

Circuito eléctrico
