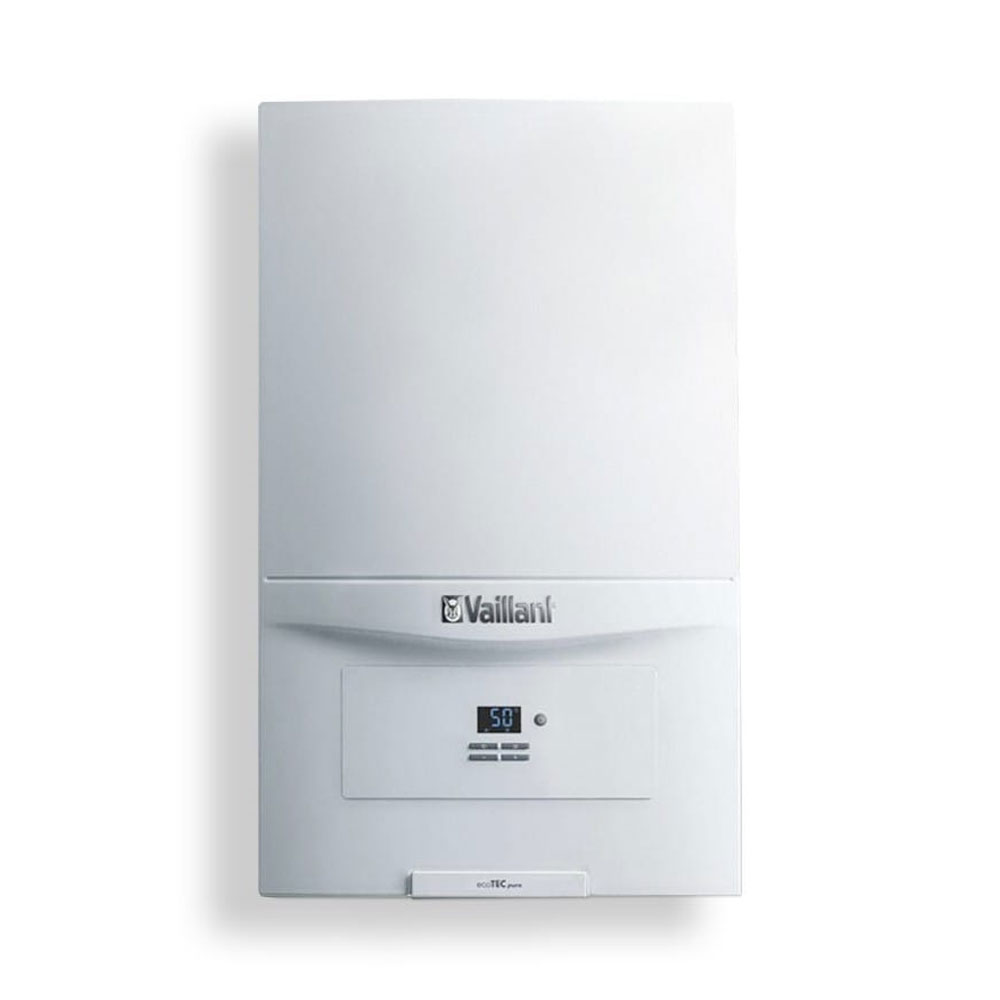

VAILLANT EcoTec Pure

Caldera mixta con precalentamiento

Modelos:

• VMW 236/7-2 (H-ES)
• VMW 286/7-2 (H-ES)

El nuevo diseño de la caldera ecoTEC pure sigue los estándares de calidad y fiabilidad que caracteriza el ADN de Vaillant.

Caldera de condensación mixta con un tamaño de 720 mm de altura 440 mm de anchura y 334 mm de profundidad.

ecoTEC pure ha sido diseñada para ofrecer a los instaladores una solución facil para la sustitución de calderas de todas las marcas y de cualquier tipo de tecnología, gracias a las conexiones hidráulicas verticales, que proporcionan una gran flexibilidad.

Fácil de usar gracias a una serie de comandos y una pantalla muy simplificado, adecuado para cada tipo de cliente.

La caldera incorpora una nueva bomba de alta eficiencia con elevadas prestaciones, de varias velocidades con funcionamiento automático, un intercambiador de calor de acero inoxidable y un vaso de expansión de 8 litros.

Comprar

ENVÍO GRATIS ONLINE

Documentación

Características

• Ideal para sustituir tu antigua caldera
• Dimensiones reducidas: permite integración en armario de cocina
• Ahorra hasta un 30% de energía
• Sencilla de manejar
• Reducido consumo eléctrico

Dimensiones

Panel de mandos

Despiece

Circuito hidráulico

Circuito eléctrico

Códigos de fallo / avería

Código de error	Significado	posible causa
F.00	Avería: sensor de temperatura de ida	Conector NTC no enchufado o suelto, conector múltiple de la placa de circuitos impresos mal enchufado, interrupción en el mazo de cables, sonda NTC defectuosa
F.01	Avería: sonda de temperatura de retorno	Conector NTC no enchufado o suelto, conector múltiple de la placa de circuitos impresos mal enchufado, interrupción en el mazo de cables, sonda NTC defectuosa
F.10	Cortocircuito: sensor de temperatura de ida	Sonda NTC averiada; cortocircuito en el mazo de cables, cable/carcasa
F.11	Cortocircuito: sonda de temperatura de retorno	Sonda NTC averiada; cortocircuito en el mazo de cables, cable/carcasa
F.13	Cortocircuito: sensor de temperatura del acumulador de agua caliente sanitaria	Validez: producto solo con modo calefacción Sonda NTC averiada; cortocircuito en el mazo de cables, cable/carcasa
F.20	Desconexión de seguridad: temperatura de sobrecalentamiento alcanzada	Temperatura de sobrecalentamiento alcanzada, compruebe si hay agua y la cantidad transportada es suficiente. Conexión a masa del mazo de cables hacia aparato, incorrecta; NTC de entrada o retorno, averiado (contacto flojo); descarga mediante cable de encendido, enchufe de encendido o electrodo de conexión
F.22 / 0,0 bar	Desconexión de seguridad: falta de agua en la caldera	Poca o ninguna agua en el producto, sensor de presión de agua averiado, cable hacia el sensor de presión de agua suelto/no conectado/averiado
F.23	Desconexión de seguridad: variación de temperatura demasiado grande (NTC1/NTC2)	Bomba bloqueada, bomba con potencia reducida, aire en el aparato, sondas NTC de ida y retorno intercambiadas
F.24	Desconexión de seguridad: aumento de temperatura demasiado rápido	Bomba bloqueada; bomba con potencia reducida; presencia de aire en el aparato; presión de la instalación, insuficiente; freno de gravedad bloqueado/mal montado
F.27	Desconexión de seguridad: error en la detección de llama	Humedad en la electrónica; electrónica (control de llama) averiada; electroválvula de gas inestanca
F.28	Error: encendido sin éxito al arrancar	Contador de gas defectuoso o se ha disparado el controlador de presión de gas, aire en el gas, presión de flujo demasiado escasa, se ha disparado el dispositivo de bloqueo térmico (TAE), boquilla de gas incorrecta, valvulería del gas ET incorrecta, error en la valvulería del gas, conector múltiple de la placa de circuitos impresos mal enchufado, interrupción en el mazo de cables, grupo de encendido (transformador de encendido, cable de encendido, conector de encendido o electrodo de encendido) defectuoso, interrupción del flujo de ionización (cable, electrodo), toma de tierra del producto incorrecta, electrónica defectuosa
F.29	Error: pérdida de llama	Interrupción transitoria del suministro de gas, recirculación de gases de combustión, toma de tierra del producto incorrecta, el transformador de encendido tiene fallos de encendido
F.32	Función test del ventilador activa: las revoluciones del ventilador exceden los valores de tolerancia	Conector del ventilador mal enchufado; conector múltiple de la placa de circuitos impresos mal enchufado, interrupción en el mazo de cables; ventilador bloqueado; sensor Hall averiado; fallo en la electrónica
F.46	Cortocircuito: sensor de temperatura en la entrada de agua del circuito solar	Validez: kit solar instalado (opcional) Sonda averiada, cortocircuito en el mazo de cables, cable/carcasa
F.49	Error eBUS: corriente demasiado baja	Cortocircuito en eBUS, sobrecarga de eBUS o dos suministros de corriente de diferente polaridad en eBUS (solo visible en el protocolo de errores)
F.61	Error: control de la valvulería del gas	Cortocircuito/contacto a masa en el mazo de cables a la valvulería del gas, valvulería del gas defectuosa (contacto a masa de las bobinas), electrónica defectuosa
F.62	Error: controlador de desconexión de la válvula de gas	Desconexión retardada de la valvulería del gas, apagado retardado de la señal de llama, valvulería del gas no estanca, electrónica defectuosa
F.63	Error: EEPROM	Fallo en la electrónica
F.64	Error: electrónica / sonda / transformador de analógico a digital	Cortocircuito en el NTC de ida o retorno; fallo en la electrónica
F.65	Error: temperatura de la electrónica demasiado alta	Electrónica excesivamente caliente debido a un efecto externo; fallo en la electrónica
F.67	Valor devuelto por ASIC incorrecto (señal de llama)	Señal de llama no plausible; fallo en la electrónica
F.68	Error: llama inestable (entrada analógica)	Aire en el gas, presión de flujo del gas demasiado baja, factor de exceso de aire incorrecto, boquilla de gas incorrecta, interrupción del flujo de ionización (cable, electrodo) Fallo en la electrónica
F.70	Código de producto no válido (DSN)	Sustitución simultánea de la pantalla y la placa de circuitos impresos, sin reconfigurar la identificación del dispositivo del producto
F.71	Error: sonda de temperatura de ida/retorno	Sensor de temperatura de ida con valor constante: el sensor de temperatura de ida no está correctamente colocado en el tubo de ida, sensor de temperatura de ida defectuoso
F.72	Error: desviación del sensor de presión de agua/la sonda de temperatura de retorno	Diferencia de temperatura excesiva entre los NTC de entrada y retorno → sonda de temperatura de entrada y/o sonda de temperatura de retorno averiada
F.73	Error: sensor de presión de agua no conectado o cortocircuitado	Interrupción/cortocircuito sensor de presión de agua, interrupción/contacto a masa en el conducto de abastecimiento del sensor de presión de agua o sensor de presión de agua defectuoso
F.74	Error: problema eléctrico del sensor de presión de agua	El cable hasta el sensor de presión de agua presenta un cortocircuito a 5 V/24 V o un fallo interno en el sensor de presión del agua
F.77	Error: condensado o humo	Validez: bomba de condesados o trampilla anti-retorno para gases de combustión instaladas (opcional) Compruebe la bomba de condesados o la trampilla anti-retorno para gases de combustión averiada
F.83	Error: Incendio en seco	Al arrancar el quemador, la sonda de temperatura de retorno o de ida no detecta ningún cambio de temperatura o el cambio es demasiado pequeño: demasiado poca agua en el producto, la sonda de temperatura de retorno o de ida no está bien colocada en la tubería
F.84	Error: sonda de temperatura de ida/retorno	Valores no concuerdan, diferencia entre ida y retorno < -6 K La sonda de temperatura de retorno y de ida muestran valores no plausibles: sondas de temperatura de retorno y de ida intercambiadas, sondas de temperatura de retorno y de ida mal montadas
F.85	Error: sensor de temperatura	Las sondas de temperatura de retorno y/o de ida se han montado en la misma tubería o en una tubería incorrecta Sensor de temperatura no/mal conectado
F.87	Error: Cable del transformador de encendido	El mazo de cables del transformador de encendido no está conectado a la placa principal, o lo está de manera incorrecta, cortocircuito en el mazo de cables o el transformador de encendido está dañado
F.88	Error: valvulería del gas	Valvulería del gas no/mal conectada, cortocircuito en el mazo de cables
F.89	Error: bomba	Bomba no/mal conectada, cortocircuito en el mazo de cables
Err	Error: comunicación de interfaces	Placa de interfaces no/mal conectada, cortocircuito en el mazo de cables
