Caldera mural de condensación instantánea
Vera HE es la nueva gama de calderas murales premezcladas a condensación que se adaptan a las diferentes soluciones de instalación.
Gracias a la alta prevalencia del circulador es perfecta para la gestión de instalaciones de suelo radiante sin el uso de bombas auxiliares.
Las dimensiones compactas la hacen idónea para la sustitución de aparatos existentes y para la instalación en el exterior (o empotrado) utilizando simples accesorios.
Documentación
Códigos de fallos / averías
| ERROR | ANOMALIA |
|---|---|
| Al 01 | Termostato de humos |
| AL 02 | Baja presión de agua en la instalación |
| AL 03 | Presión muy alta |
| AL 04 | Sonda sanitaria abierta o cortocircuitada |
| AL 05 | Sonda calefacción abierta o cortocircuitada |
| AL 06 | Bloqueo de llama |
| AL 07 | Anomalia termostato seguridad/Limite |
| AL 08 | Anomalía llama parasita |
| AL 09 | Anomalía circulación agua |
| AL 10 | Anomalia sonda auxiliar |
| AL 11 | Modulador de la válvula de gas desconectado |
| AL 12 | Configuración incorrecta de la cámara estanca/abierta |
| AL 13 | Disparo de la sonda de humos |
| AL 14 | Fallo de la sonda de humos |
| AL 15 | Cable de control del ventilador desconectado |
| AL 18 | Problema en el nivel de agua de condensación |
| AL 28 | Se ha alcanzado el número máximo de desbloqueos consecutivos |
| AL 30 | Fallo de la sonda de retorno (fallo de la sonda del calentador para las versiones “T”) |
| AL 37 | Fallo por bajo valor de la tensión de red |
| AL 40 | Detección de frecuencia de red incorrecta |
| AL 41 | Pérdida de llama más de 6 veces consecutivas |
| AL 42 | Fallo de los botones |
| AL 43 | Fallo de comunicación con Open Therm |
| AL 44 | Fallo de sumatorio de los tiempos de apertura de válvula sin llama |
| AL 56 | Bloqueo por ∆T impulsión/retorno fuera de límite máx. (open vent) |
| AL 57 | Bloqueo por control FT “Flow Temp” (open vent) |
| AL 62 | Necesidad de realizar la autocalibración |
| AL 72 | Colocación incorrecta de la sonda de impulsión |
| AL 77 | Error por límites absolutos máx./ mín. de corriente EV2 SGV |
| AL 78 | Error por límite superior de corriente EV2 SGV |
| AL 79 | Error por límite inferior de corriente EV2 SGV |
| AL 80 | Avería en algún punto de la línea lógica de mando de la válvula / cable de la válvula estropeado |
| AL 81 | Bloqueo por problema de combustión en la puesta en marcha |
| AL 82 | Bloqueo por control de combustión fallido numerosas veces |
| AL 83 | Combustión anormal (error temporal) |
| AL 84 | Reducción de caudal por (supuesta) baja presión en la red de gas |
| AL 88 | Error interno (protección de un componente en la tarjeta) |
| AL 89 | Error por oscilaciones en la señal de feedback de combustión |
| AL 90 | Error por imposibilidad de alcanzar el punto de consigna de combustión |
| AL 91 | Válvula de gas fuera de rango |
| AL 92 | Error porque el sistema ha alcanzado la máxima corrección de aire (al caudal mínimo) |
| AL 93 | Error por imposibilidad de alcanzar el punto de consigna de combustión |
| AL 95 | Error por microinterrupciones en la señal de llama |
| AL 96 | Bloqueo por obstrucción de la salida de humos |
| AL 98 | Error de software, arranque de la tarjeta |
| AL 99 | Error genérico de la tarjeta |
Características
- Funciona con gas mezclado hasta un 20% de hidrógeno
- Intercambiador de calor en acero inox con sección aumentada
- Dimensiones extremadamente compactas
- Control retroactivo de la combustión con válvula gas electrónica
- Instalable en el exterior y empotrable a través de accesorios
- 2 versiones con producción de agua caliente sanitaria de 24,0 a 30,0 kW
- El circulador de alta prevalencia permite la instalación con suelo radiante, incluso sin circulador de reactivación
- Regulación climática integrada
- Envolvente en tres piezas
- Gestión ACS con sonda dedicada

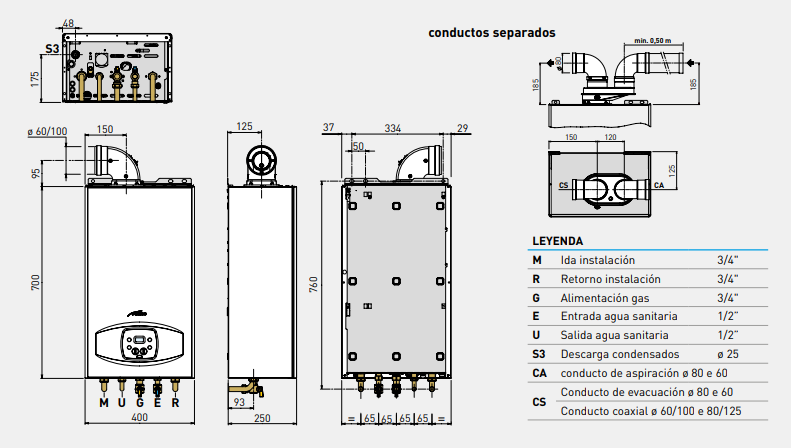

Dimensiones

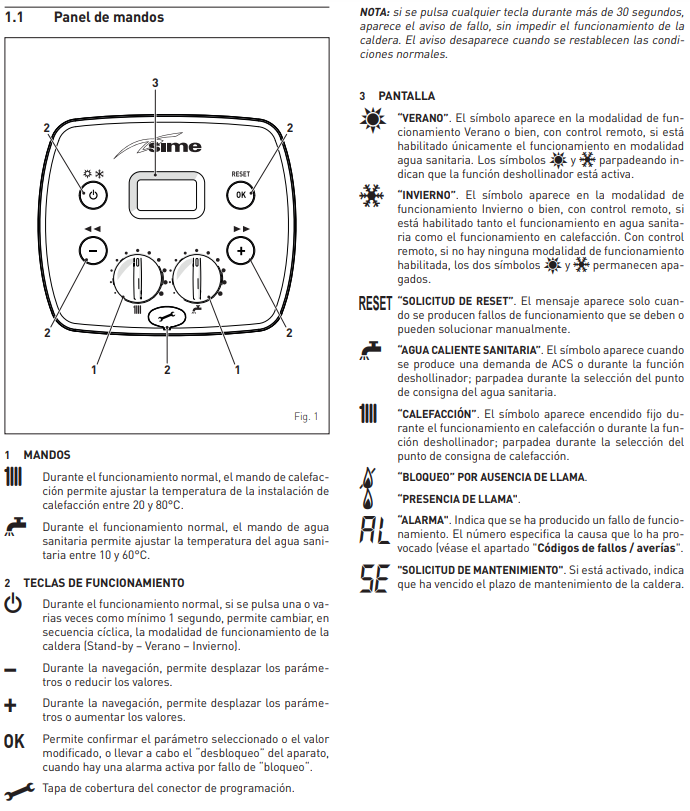

Panel de mandos

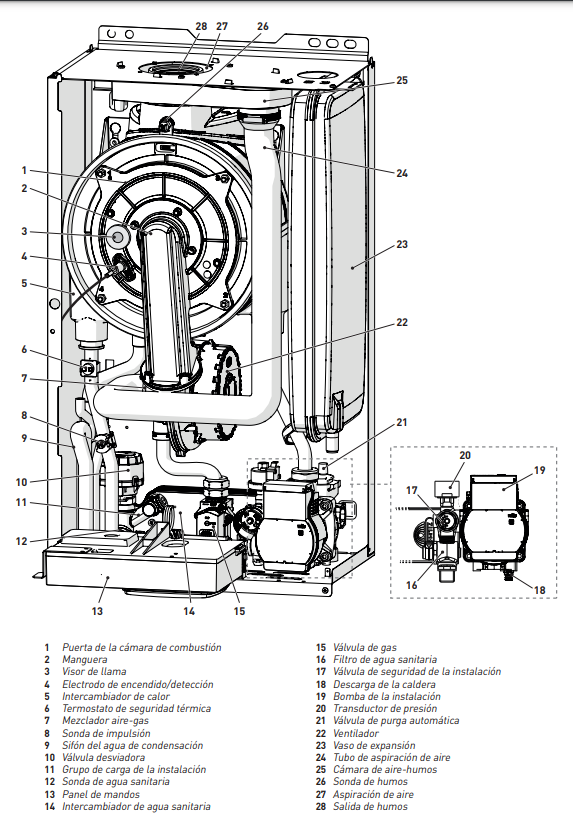

Despiece

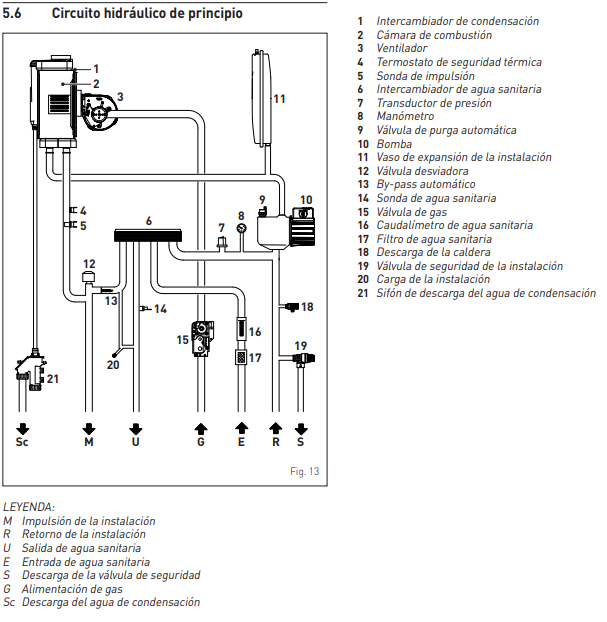

Circuito hidráulico

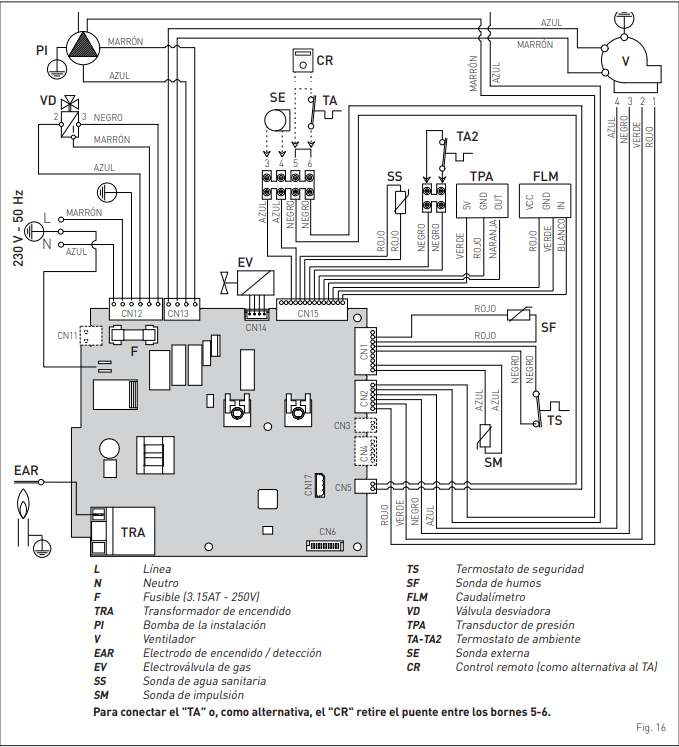

Circuito eléctrico
