![caldera sime EDEA HM](https://codigocalderas.com/wp-content/uploads/2022/04/FSM_EDEAHM-removebg-preview.png)

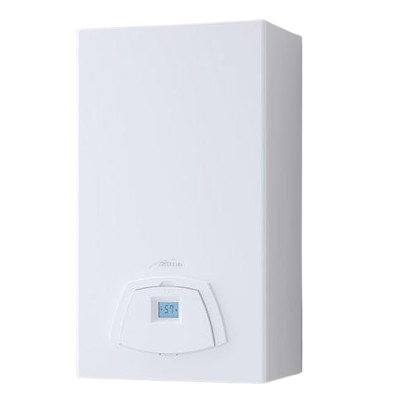

Caldera mural de condensación instantánea y solo calefacción EDEA HM 25 de Sime.
Guía de contenidos
Documentación
Códigos de fallos / averías
ERROR | ANOMALIA |
---|---|
ALL 02 | Baja presión de agua en la instalación |
ALL 03 | Alta presión de agua en la instalación |
ALL 04 | Fallo de la sonda de agua sanitaria |
ALL 05 | Fallo de la sonda de impulsión |
ALL 06 | No se detecta la llama |
ALL 07 | Disparo del termostato de seguridad |
ALL 08 | Fallo del circuito de detección de llama |
ALL 09 | No hay circulación de agua en la instalación |
ALL 10 | Fallo de la sonda auxiliar |
ALL 11 | Modulador de la válvula de gas desconectado |
ALL 12 | Configuración incorrecta de la cámara estanca/abierta |
ALL 13 | Disparo de la sonda de humos |
ALL 14 | Fallo de la sonda de humos |
ALL 15 | Cable de control del ventilador desconectado |
ALL 18 | Problema en el nivel de agua de condensación |
ALL 28 | Número máximo de desbloqueos consecutivos |
ALL 30 | Fallo sonda de retorno |
ALL 37 | Fallo por bajo valor de la tensión de red |
ALL 40 | Detección de frecuencia de red incorrecta |
ALL 41 | Pérdida de llama más de 6 veces consecutivas |
ALL 42 | Fallo de los botones |
ALL 43 | Fallo de comunicación con Open Therm |
ALL 44 | Fallo de sumatorio de los tiempos de apertura de válvula sin llama |
ALL 62 | Necesidad de realizar la autocalibración |
ALL 72 | Colocación incorrecta de la sonda de impulsión |
ALL 77 | Error por límites absolutos máx./mín. de corriente EV2 SGV |
ALL 78 | Error por límite superior de corriente EV2 SGV |
ALL 79 | Error por límite inferior de corriente EV2 SGV |
ALL 80 | Avería en algún punto de la línea lógica de mando de la válvula / cable de la válvula estropeado |
ALL 81 | Bloqueo por problema de combustión en la puesta en marcha |
ALL 82 | Bloqueo por control de combustión fallido numerosas veces |
ALL 83 | Combustión anormal (error temporal) |
ALL 84 | Reducción de caudal por (supuesta) baja presión en la red de gas |
ALL 88 | Error interno (protección de un componente en la tarjeta) |
ALL 89 | Error por oscilaciones en la señal de feedback de combustión |
ALL 90 | Error por imposibilidad de alcanzar el punto de consigna de combustión |
ALL 92 | Error porque el sistema ha alcanzado la máxima corrección de aire (al caudal mínimo) |
ALL 93 | Error por imposibilidad de alcanzar el punto de consigna de combustión |
ALL 95 | Error por microinterrupciones en la señal de llama |
ALL 96 | Bloqueo por obstrucción de la salida de humos |
ALL 98 | Error de software, arranque de la tarjeta |
ALL 99 | Error genérico de la tarjeta |
Características
- Funciona con gas mezclado hasta un 20% de hidrógeno
- Intercambiador de calor en acero inox con seccion aumentada
- Dimensiones extremadamente compactas para todos los modelos
- Campo de modulación 1:10
- Posibilidad de intubar las chimeneas utilizando conductos rígidos o flexibles ø 60 mm o ø 50 mm
- Sistema de combustión neumático
- Instalable en el exterior y empotrable a través de accesorios
- 2 versiones sólo calefacción de 25,0 a 34,8 kW con válvula desviadora incorporada (versión T)
- 4 versiones con producción de agua caliente sanitaria de 25,0 a 40,0 kW
- Circulador modulante y sonda ida y retorno para gestión de calefacción a delta T constante
- Regulación climática integrada
- Función precalentamiento sanitario
- Predisposición para conectar a instalación solar
- Gestión opcional de zonas mezcladas

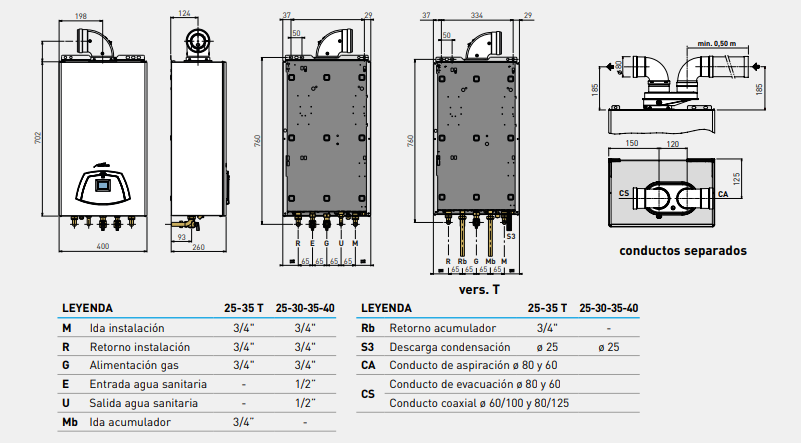

Dimensiones
![](https://codigocalderas.com/wp-content/uploads/2022/04/d222d4b33d149174c5c46e950e826f73.png)

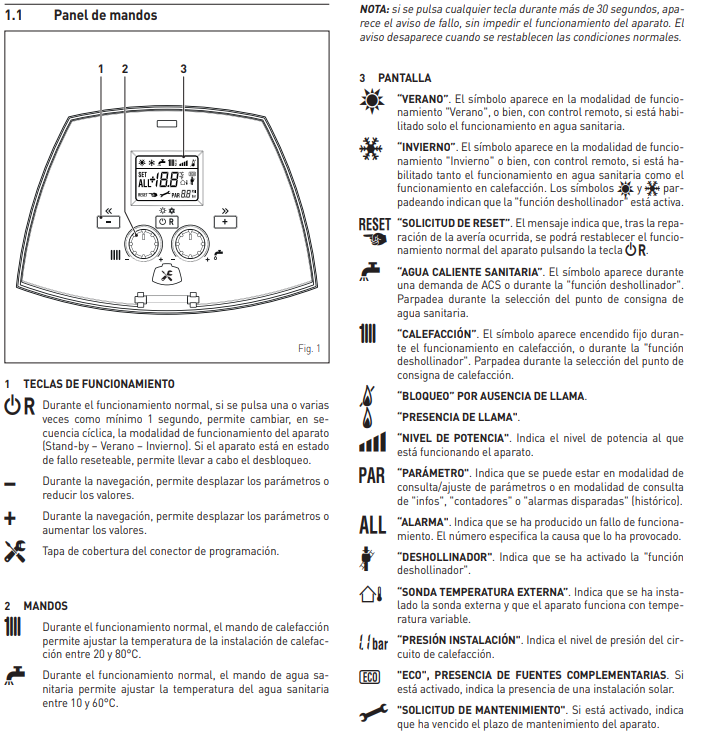

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/57a764a23641eecfab4ee622451f7ecf.png)

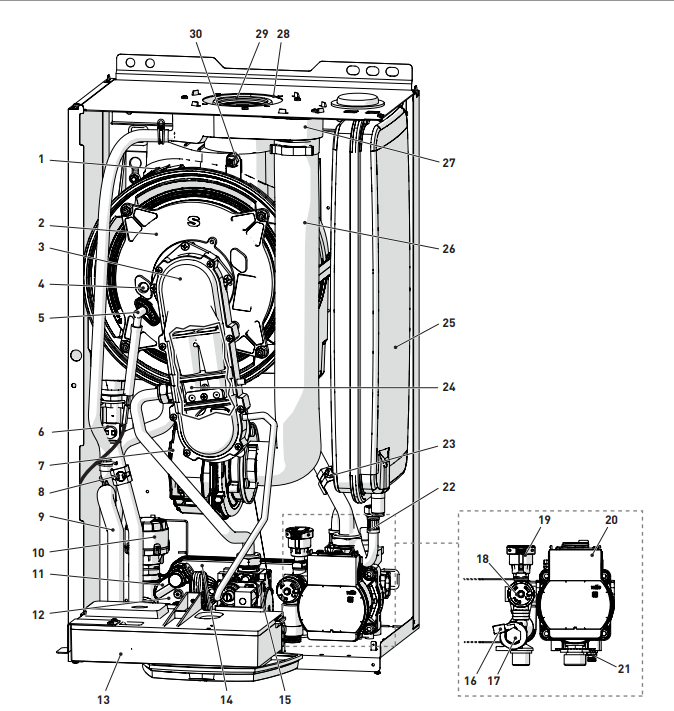

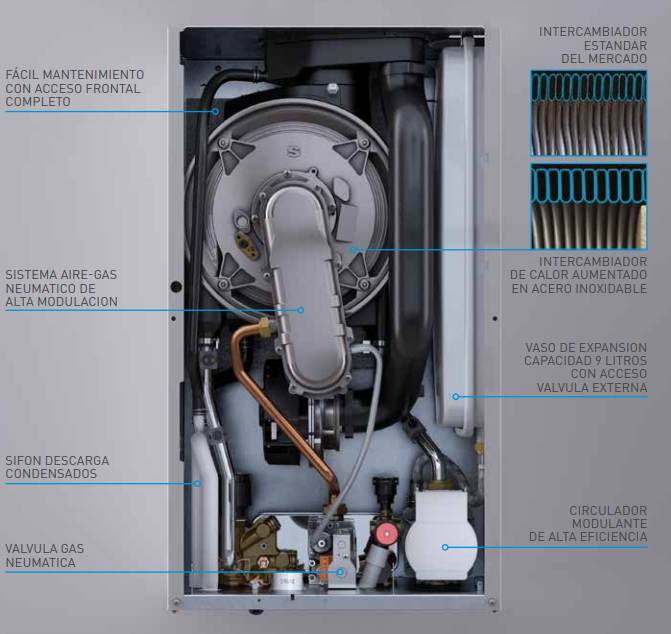

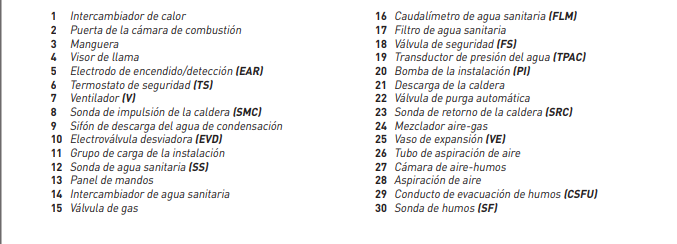

Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/dda3e5abf9a5b110b55de8a53f8bb7b1.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/2969c9430b0a1d5c61d84e4f38175d1e.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/5160d31658a883e9beeb56d82291113c.png)

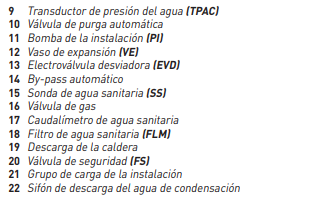

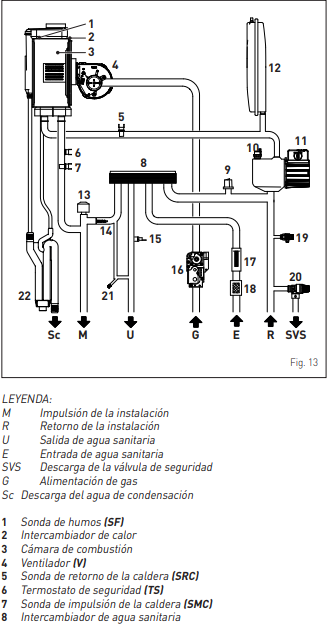

Circuito hidráulico
![](https://codigocalderas.com/wp-content/uploads/2022/04/eb15a87dc29d278ea16e2873764c87b2.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/6e28be59404145644eb89e9beb1a1195.png)

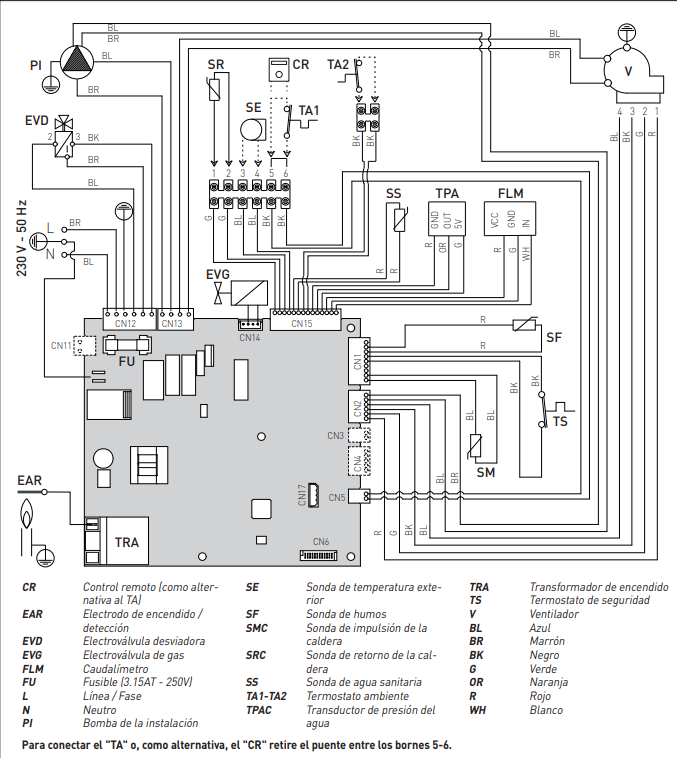

Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/7cad699983715a7d2f3b668a54e98908.png)
