SAUNIER DUVAL Themafast F25E F30E

Modelos:

THEMAFAST F 25 E
THEMAFAST F 30 E

Documentación

Códigos de fallo / avería

ERROR	ANOMALIA
El indicador de funcionamiento está apagado	Corte corriente eléctrica, posible alimentación eléctrica o fusible.
El indicador de presión parpadea y visualiza una presión de ≤ 0.5 bar.	Falta de agua en la instalación
El indicador de presión parpadea y visualiza una presión de ≥ 2.7 bar.	Exceso de presión de agua en la instalación
F1	Fallo de encendido.Posible falta de gas. Invertir fase y neutro +40v entre fase y tierra.
F2	seguridad falta de tiro SRC o presostato
F3	Fallo Nº2 repetitivo 3 veces
F4	Sobretemperatura importante
F5	Fallo NTC ida calefacción NTC2
F6	Fallo NTC sanitario NTC1
F7	Fallo NTC acumulador NTC3
F8	Fallo de detector de presión de agua.Cableado o exceso de agua
F9	Fallo CTN retorno calefacción
F10	No llega señal al circuito principal
F11	Sin señal interface usuario
F12	Fallo circuito impreso principal
F13	Temperatura calefacción >95ºc
F14	Fallo motor paso a paso (GAS)
F15	Fallo detección llama
F16	Tensión sector inferior 1870v
F17	Fallo interface usuario
F18	NTC calefacción suelta o defectuosa
F19	Software interface incompatible con software IRIS
F20	Fallo sobrecalentamiento
F21	Demasiado agua (+2,7 bar)
F22	Falta de agua en la instalación
F28	Fallo encendido
F29	Fallo encendido
F33	Fallo caudal aire
St33	Fallo caudal aire
F79	Fallo de sonda de temperatura en el microfast

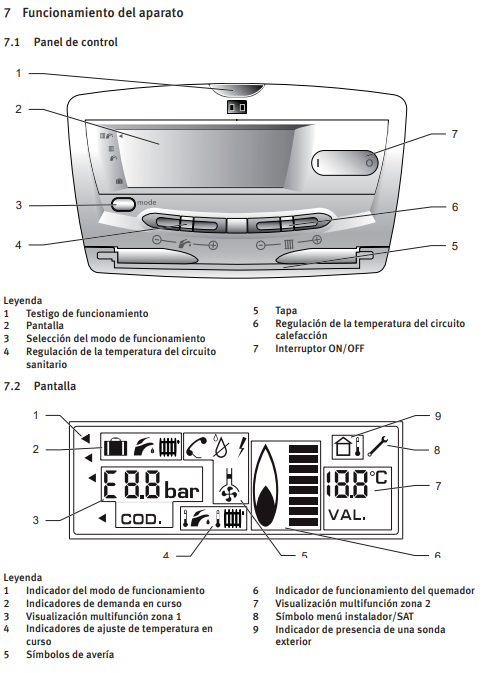

Panel de mandos

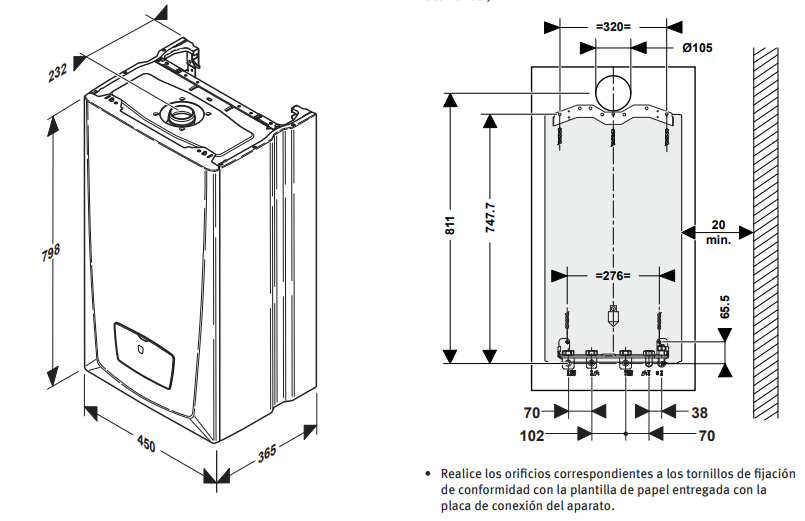

Dimensiones

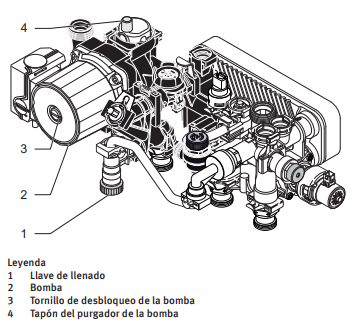

Despiece

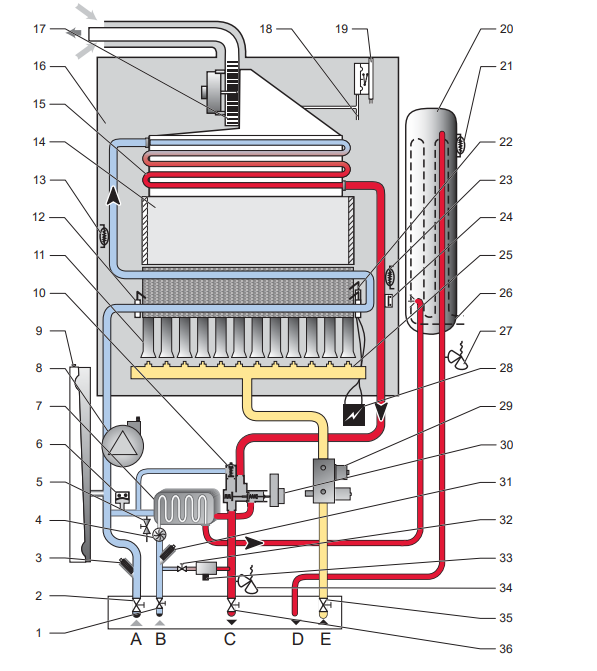

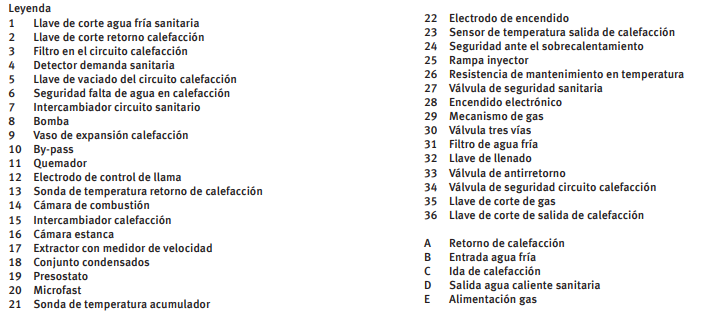

Circuito hidráulico

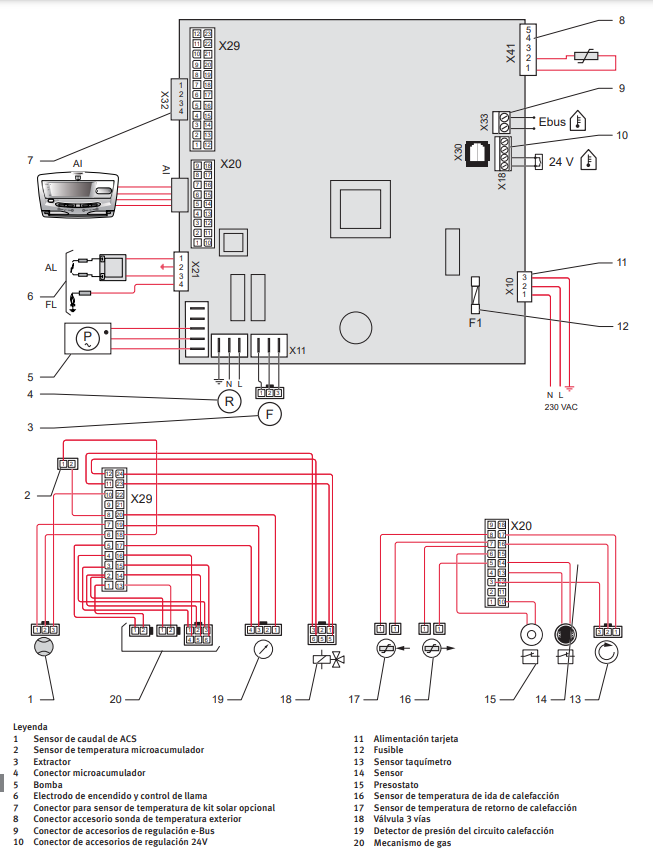

Circuito eléctrico
