![caldera saunier duval thema plus](https://codigocalderas.com/wp-content/uploads/2020/04/saunier-duval-thema-plus.jpg)
Modelos: C23EALV | C23EVALV | C24E | C24EV | C25E | C25EVC | C25EST | C30E | F24E | F25E | F25EHMOD | F30E | F30EHMOD
Guía de contenidos
Códigos de fallo / avería
ERROR | ANOMALIA |
---|---|
01 | Fallo de encendido (Posible falta de gas)- La llama no esta siendo detectada |
02 | Fallo de aire (SRC,VCM ó presostato) |
03 | Fallo de aire repetitivo |
04 | Fallo Nº1 se repite |
05 | Sobrecalentamiento |
06 | Fallo NTC ida calefacción NTC2 |
08 | Fallo NTC Acumulador NTC3 (Solo modelos que lleven acumulador) |
09 | Fallo de detector de presión de agua. Cableado . Exceso de agua |
11 | No llega señal al circuito principal |
12 | Sin señal interface usuario |
13 | Fallo circuito impreso principal |
14 | Temperatura calefacción > 95C |
15 | Fallo del motor paso a paso,Gas |
16 | Fallo detección llama (llama presente >5 seg. después de parada quemador), fallo electrovalvula de seguridad de gas |
17 | Tensión sector < 170v |
18 | Fallo interface usuario |
19 | NTC calefacción suelta o defectuoso |
20 | Software interface incompatible con el modelo |
21 | Fallo por falta de agua (< 0.5 bar) |
22 | Exceso de presión + de 2.7 Bar |

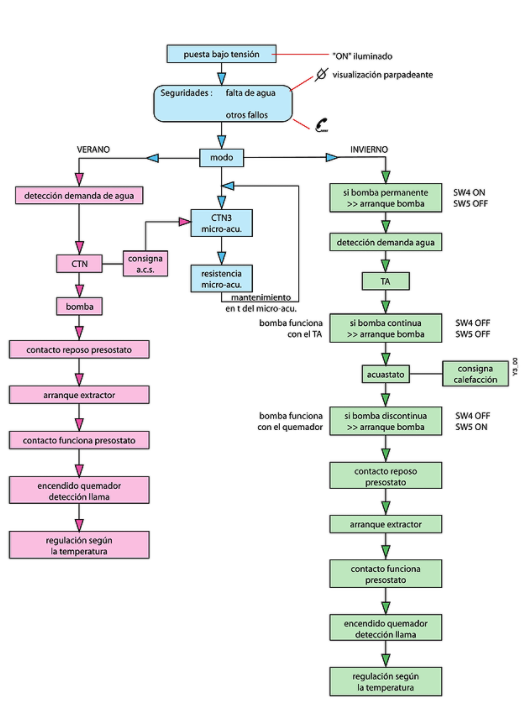

Secuencia de errores
![](https://codigocalderas.com/wp-content/uploads/2022/03/6ded4fc07d9f6d022d5b2f91061ed423.png)
Función sanitaria
![](https://codigocalderas.com/wp-content/uploads/2022/03/190dc414efbed9e8001fb61f89b18ae2.png)

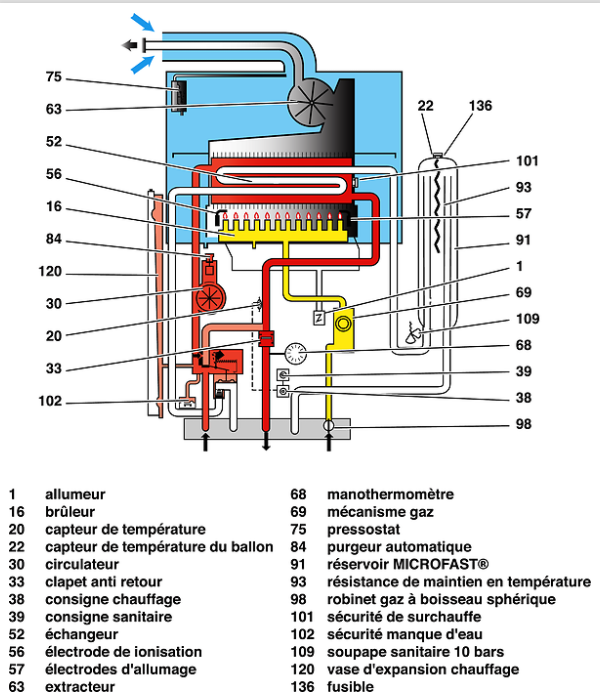

Función calefacción
![](https://codigocalderas.com/wp-content/uploads/2022/03/b3e8f157064a04135e02324649663984-1.png)
Cableado

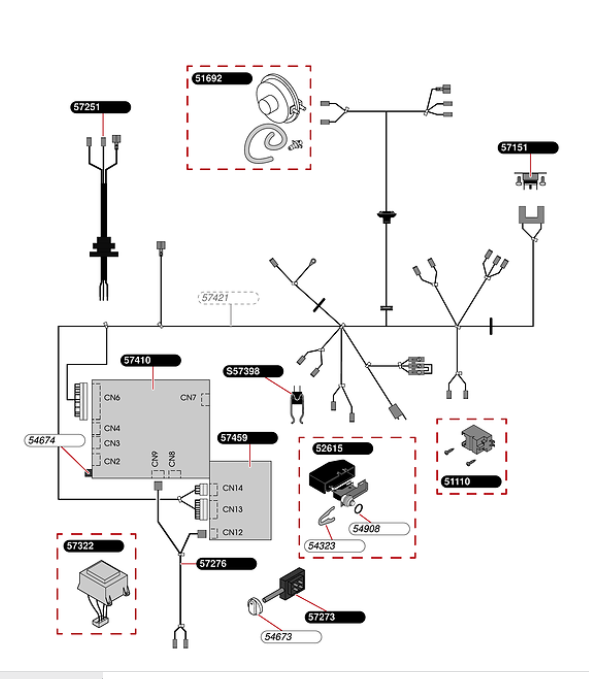

General
![](https://codigocalderas.com/wp-content/uploads/2022/03/8b3bdc51ae74ca347a6f033b68a23a95.png)

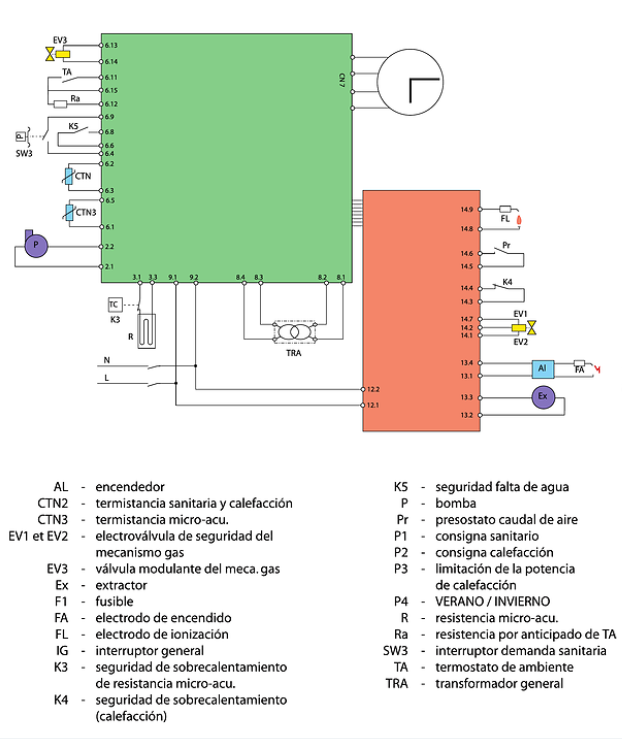

Esquema conectores
![](https://codigocalderas.com/wp-content/uploads/2022/03/b09fa7945e6d8ff58e99678594ad4281.png)

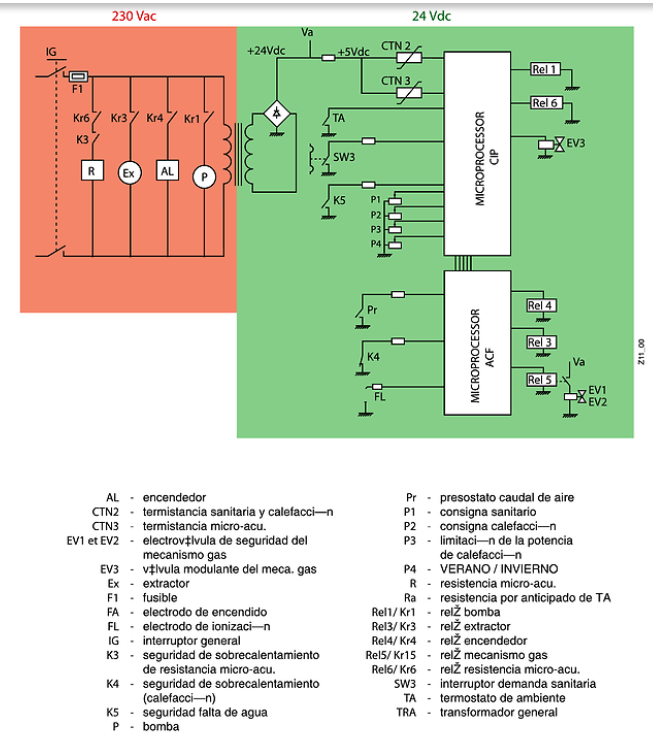

Componentes
![](https://codigocalderas.com/wp-content/uploads/2022/03/13d4480c08900fd3ed24a703aff352c1.png)
Despiece

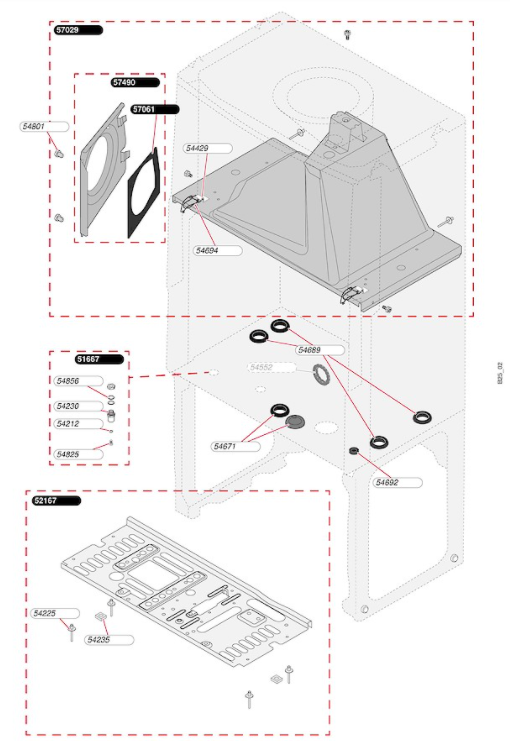

Chasis
![](https://codigocalderas.com/wp-content/uploads/2022/03/6ab4c2ca050964cbec01ad416186c19a.png)

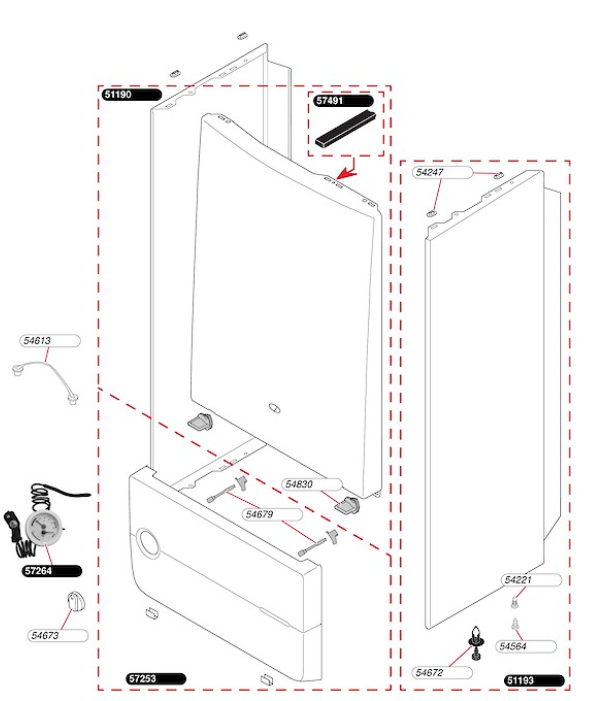

Paneles exteriores
![](https://codigocalderas.com/wp-content/uploads/2022/03/c6ba18caa01a3d4eefa3326da87561d1.png)

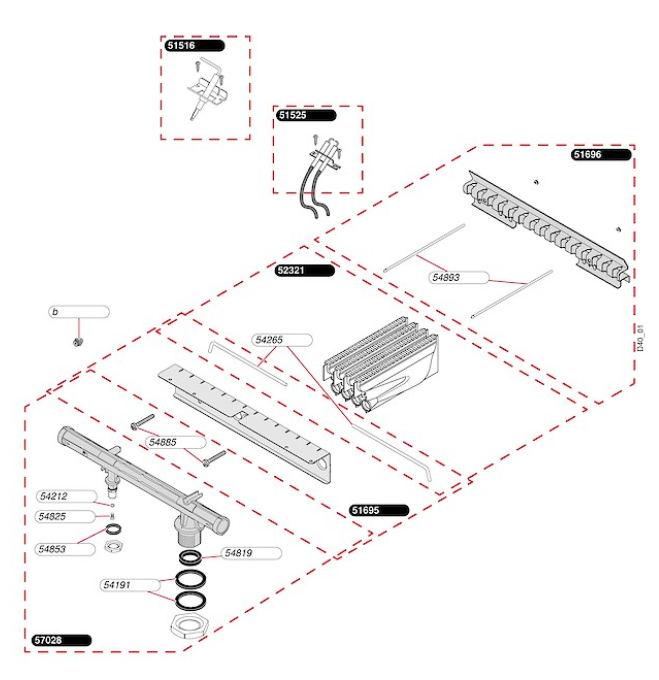

Quemador
![](https://codigocalderas.com/wp-content/uploads/2022/03/c1de542ce613b9990d1eac19db8ddf51.png)

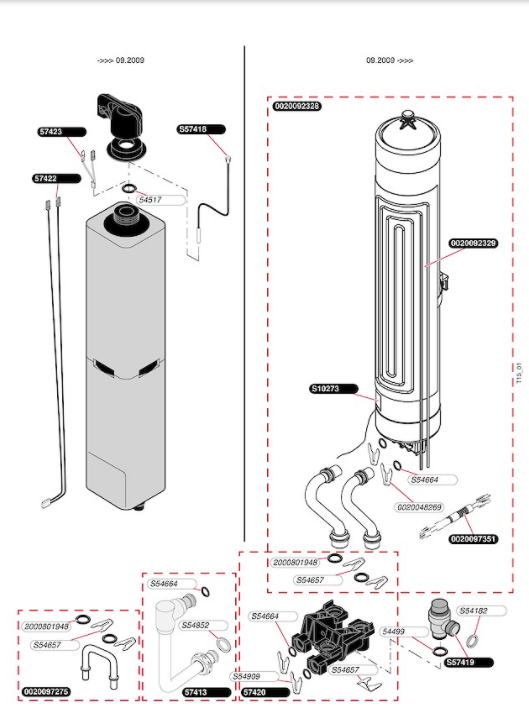

Acumulador
![](https://codigocalderas.com/wp-content/uploads/2022/03/1fe454c085cb12e4fc36a54f7aab412f.png)

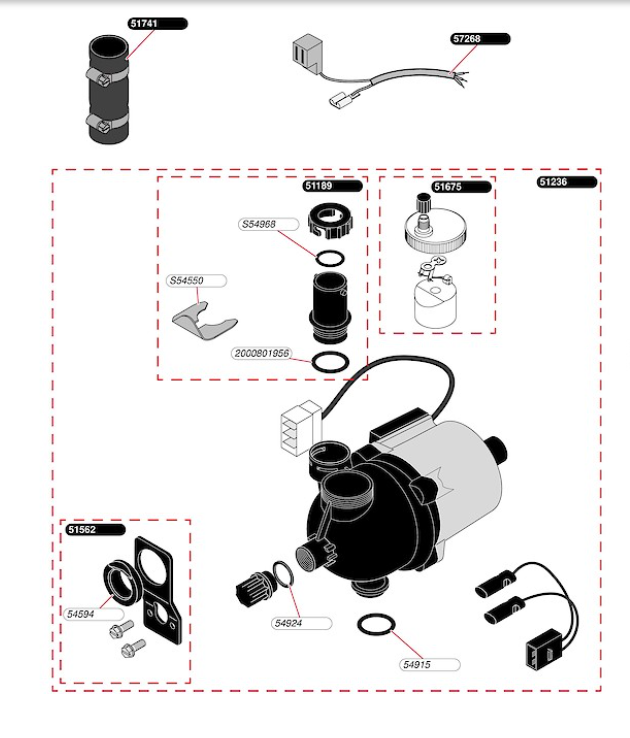

Bomba + Sensor de tiro
![](https://codigocalderas.com/wp-content/uploads/2022/03/d9175a46680bad85283fe332e5eb2a54.png)

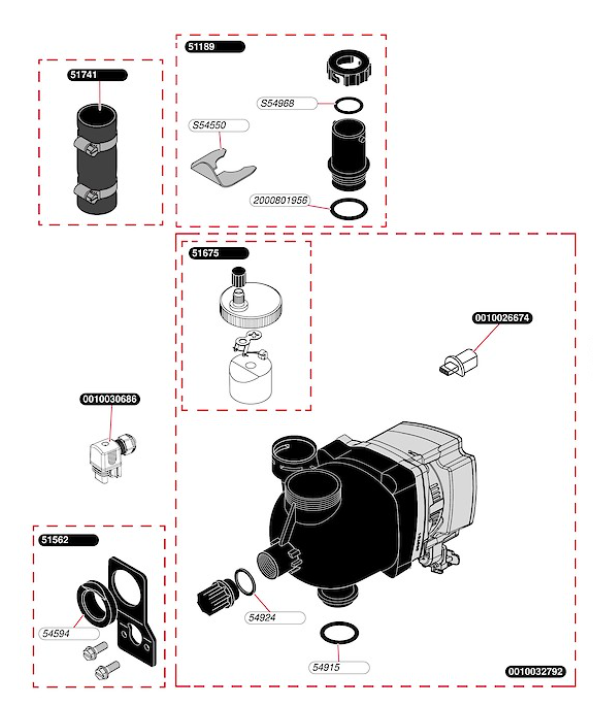

Bomba HEP + Sensor de tiro
![](https://codigocalderas.com/wp-content/uploads/2022/03/66f6e8427f5a06ef7a9a5ef881bed448.png)

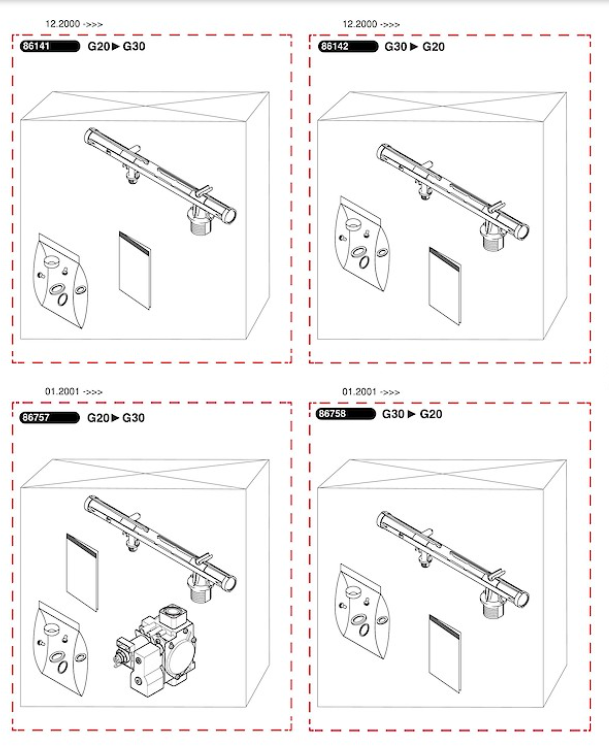

Cambio de gas Kit
![](https://codigocalderas.com/wp-content/uploads/2022/03/96468ed7cbfb346a16a5c0acfedbef4a.png)

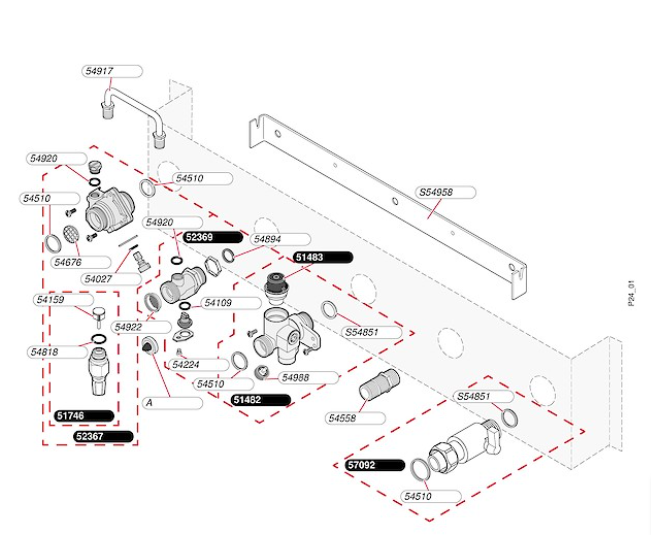

Conexionado con + sin regulador
![](https://codigocalderas.com/wp-content/uploads/2022/03/fe0e4f25b560f6fc829ae221978069c5.png)

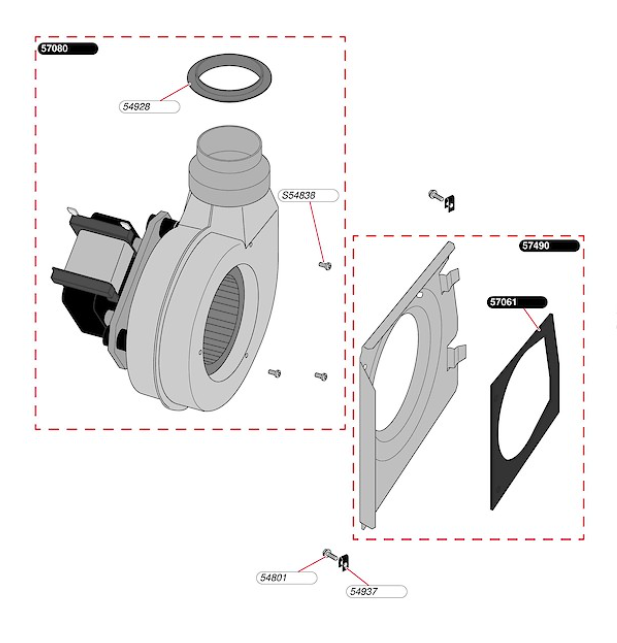

Extractor
![](https://codigocalderas.com/wp-content/uploads/2022/03/80f4268eca5909dfc35decfb18a3bc74.png)

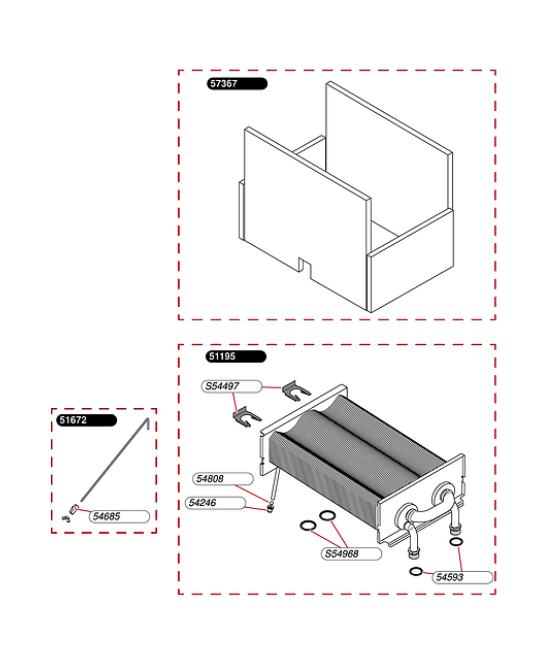

Intercambiador
![](https://codigocalderas.com/wp-content/uploads/2022/03/daa918f7fa54c6a2aef8a068c3616088.png)

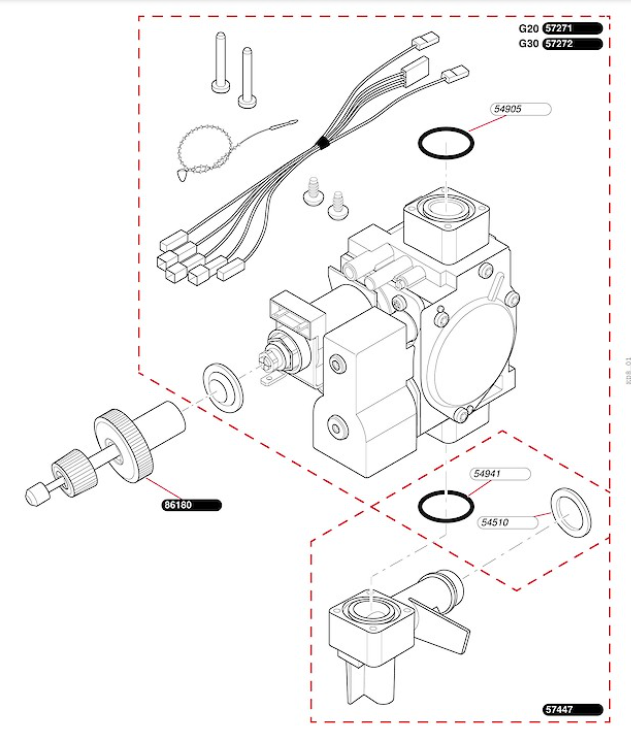

Mecanismo Gas
![](https://codigocalderas.com/wp-content/uploads/2022/03/3b151c171464743c23d1356dd3cf736a.png)

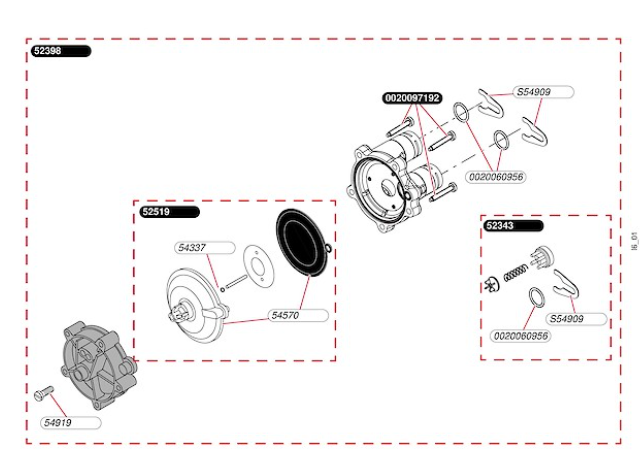

Valvula de agua
![](https://codigocalderas.com/wp-content/uploads/2022/03/06c4b0d380a87567d4c4ff378bda32c0.png)

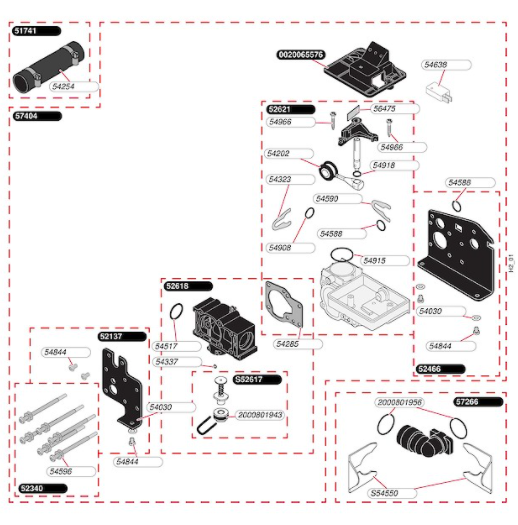

Válvula inversora
![](https://codigocalderas.com/wp-content/uploads/2022/03/0d508e86a94bc73d0de64e07282eecb1.png)

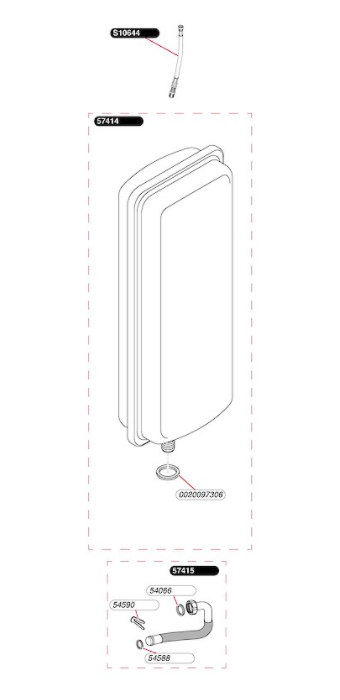

Vaso de expansión
![](https://codigocalderas.com/wp-content/uploads/2022/03/911f48c4d7738b7219ac77ac3e14705d.png)
