Códigos de fallo / avería

ERROR	ANOMALIA	CAUSA
F00	Interrupción de la sonda de temperatura de entrada	Conector NTC flojo o no insertado; conector múltiple de la placa de circuitos impresos mal insertado; interrupción en el mazo de cables; sonda NTC averiada.
F01	Interrupción de la sonda de temperatura de retorno	Conector NTC flojo o no insertado; conector múltiple de la placa de circuitos impresos mal insertado; interrupción en el mazo de cables; sonda NTC averiada.
F02	Fallo del sensor de carga del acumulador	Sonda NTC averiada, cable NTC averiado, conexión rápida del NTC averiada.
F03	Fallo del sensor del acumulador	Sonda NTC averiada, cable NTC averiado, conexión rápida del NTC averiada
F10	Cortocircuito en la sonda de temperatura de entrada	Sonda NTC averiada, cortocircuito en el mazo de cables
F11	Cortocircuito en la sonda de temperatura de retorno	Sonda NTC averiada, cortocircuito en el mazo de cables
F12	Cortocircuito del sensor de carga del acumulador	Sonda NTC averiada, cortocircuito en el mazo de cables
F13	Cortocircuito del sensor del acumulador	Sonda NTC averiada, cortocircuito en el mazo de cables
F20	Desconexión de seguridad: limitador de temperatura	Conexión a masa del mazo de cables con el producto incorrecta; sonda NTC de ida o retorno averiada (contacto flojo); descarga mediante cable de encendido, enchufe de encendido o electrodo de encendido; bomba bloqueada; presencia de aire; error en la válvula de prioridad (desconectada o bloqueada)
F22	Desconexión de seguridad: falta de agua	Poca o ninguna agua en el producto; sensor de presión de agua averiado; cable hacia bomba o sensor de presión de agua no conectado/averiado.
F23	Desconexión de seguridad: variación de temperatura excesiva	Bomba bloqueada; bomba con potencia reducida; presencia de aire en el producto; sondas NTC de entrada y retorno intercambiadas.
F24	Desconexión de seguridad: aumento de temperatura demasiado rápido	Bomba bloqueada; bomba con potencia reducida; presencia de aire en el producto; presión de la instalación insuficiente.
F26	Fallo: válvula de gas sin función	Motor paso a paso de la valvulería de gas no conectado; conector múltiple de la placa de circuitos impresos mal enchufado; interrupción en el mazo de cables; motor paso a paso de la valvulería de gas averiado; electrónica averiada.
F27	Desconexión de seguridad: detección de llamas incorrectas	Humedad en la electrónica; electrónica (control de llama) averiada; electroválvula de gas inestanca
F28	Fallo en arranque: encendido fallido	Contador de gas averiado o controlador de presión de gas activado; presencia de aire en el gas; presión de flujo de gas insuficiente; conducto de condensados obstruido; tobera del quemador incorrecta; valvulería de gas incorrecta; fallo en la valvulería de gas; conector múltiple de la placa de circuitos impresos mal enchufado; interrupción en el mazo de cables; sistema de encendido (transformador, cable, conector, electrodo de encendido) averiado; interrupción de la corriente de ionización (cable, electrodo); fallo en la toma de tierra del producto; fallo en la electrónica; suministro de aire o extracción de humos obstruidos.
F29	Fallo en funcionamiento: intentos de encendido fallidos	Suministro de gas temporalmente interrumpido; recirculación de gases de combustión; conducto de condensados obstruido; toma de tierra incorrecta del producto; fallos de encendido en el transformador de encendido; suministro de aire o extracción de humos obstruidos.
F32	Fallo: ventilador	Conector del ventilador mal insertado; conector múltiple de la placa de circuitos impresos mal insertado, interrupción en el mazo de cables; ventilador bloqueado; fallo en la electrónica; suministro de aire o extracción de humos obstruidos.
F42	Fallo resistencia codif. (probablemente en combinación con F.70)	Cortocircuito/interrupción de la resistencia de codificación de clases de potencia (en el mazo de cables del intercambiador de calor) o resistencia del tipo de gas (en la placa de circuitos impresos).
F49	Fallo: eBUS	Cortocircuito en el eBUS, sobrecarga del eBUS o presencia de dos suministros de corriente de diferente polaridad en el eBUS
F52	Fallo en la conexión del sensor de caudal circulante	Sensor volumétrico no conectado/desconectado; conector no insertado o mal insertado
F53	Fallo en el sensor de caudal circulante	Presión de flujo del gas insuficiente; filtro de la tapa de filtración del tubo de Venturi húmedo u obstruido; sensor volumétrico averiado; punto de medición de presión interno en el tubo de Venturi obstruido (no utilizar lubricantes en la junta tórica del tubo de Venturi)
F54	Fallo en la presión de gas (en combinación con F.28/F.29)	Presión de entrada de gas inexistente o demasiado baja; llave de paso del gas cerrada.
F56	Fallo en la regulación del sensor de caudal circulante	Valvulería de gas averiada; mazo de cables hacia valvulería de gas averiado.
F57	Fallo durante el funcionamiento cómodo de seguridad	Corrosión intensa en el electrodo de encendido.
F61	Error de activación valvulería de gas	Conexión a masa en el mazo de cables hacia valvulería de gas; valvulería de gas averiada (conexión a masa de las bobinas); fallo en la electrónica
F62	Fallo de la valvulería del gas. Retardo de desconexión	Desconexión con retardo de la valvulería del gas; apagado con retardo de la señal de llama; valvulería del gas inestanca; fallo en la electrónica.
F63	Fallo EEPROM	Fallo en la electrónica
F64	Fallo en la electrónica / NTC	Cortocircuito en la sonda NTC de entrada o retorno; fallo en la electrónica.
F65	Fallo: t.ª de la electrónica	Electrónica excesivamente caliente debido a un efecto externo; fallo en la electrónica.
F67	Fallo: electrónica/llama	Señal de llama no plausible; fallo en la electrónica.
F68	Fallo en la señal de llama (inestable)	Presencia de aire en el gas; presión de flujo de gas insuficiente; factor de exceso de aire incorrecto; conducto de condensados obstruido; tobera del quemador incorrecta; interrupción de la corriente de ionización (cable de encendido, electrodo de encendido); recirculación de gases de combustión; conducto de condensados; fallo en la electrónica.
F70	Código del producto no válido (DSN)	Se han montado piezas de repuesto: se han sustituido a la vez la pantalla y la placa de circuitos impresos, pero no se ha reajustado el código del producto; codificación de la resistencia de clases de potencia incorrecta o inexistente.
F71	Fallo de la sonda de temperatura de ida de calefacción	La sonda de temperatura de entrada registra un valor constante: – Sonda mal colocada en el conducto de entrada – Sonda de temperatura de ida averiada
F72	Fallo en las sondas de temperatura de entrada y de retorno	Diferencia de temperatura excesiva entre los NTC de entrada y retorno => sonda de temperatura de ida y/o sonda de temperatura de retorno averiada o mal encajada
F73	Señal del sensor de presión del agua dentro del rango incorrecto (demasiado baja)	Interrupción/cortocircuito del sensor de presión de agua; interrupción/conexión a masa en el cable de suministro de corriente del sensor de presión de agua o sensor de presión de agua averiado.
F74	Señal del sensor de presión del agua dentro del rango incorrecto (demasiado baja)	El cable hasta el sensor de presión de agua presenta un cortocircuito a 5 V/24 V o fallo interno en el sensor de presión de agua.
F77	Fallo en clapeta de salida de gases/bomba de condensados	La trampilla antirretorno para gases de combustión no responde o bomba de condensados averiada
F79	Fallo del sensor de temperatura del acumulador	Conector del sensor mal conectado/averiado; interrupción en el mazo de cables; sensor averiado.
F81	Sobrecalentamiento del circuito de ACS	Presencia de aire en el circuito de ACS y de calefacción; funcionamiento erróneo de la bomba de carga; sonda de la salida del intercambiador de calor de placas mal encajada
F83	Fallo: modificación de temperatura en las sondas de temperatura de ida y/o de retorno	Al arrancar el quemador, no se registra ningún cambio o solo un cambio mínimo en la sonda de temperatura de ida o retorno: – Poca agua en el aparato – Colocación incorrecta de la sonda de temperatura de ida o retorno en la tubería
F84	Fallo: diferencia de temperatura de sonda de temperatura de ida/retorno, no plausible	La sonda de temperatura de ida y la de retorno comunican valores no plausibles: – Sondas de temperatura de entrada/retorno intercambiadas – Montaje incorrecto de las sondas
F85	Fallo: montaje incorrecto de la sonda de temperatura de entrada o de retorno	Montaje de la sonda de temperatura de ida y la de retorno en la misma tubería o en la tubería incorrecta.

Características

Termostato EXACONTROL E7 R incluido de serie
Sistema ISODYN2: producción ACS istantánea
Sistema de alta modulacion H-MOD-ELGA mejorado
Bomba de ACS modulante Inverter DC
Bomba de calefacción de alta eficiencia

Agua caliente y calefacción al instante.

Sus dos depósitos de 21 litros garantizan un suministro estable y continuado de agua caliente, incluso en hogares con varios cuartos de baños usados simultáneamente.

La calefacción y el agua caliente es fácilmente programable y puede ser adaptada a sus necesidades a través del mando a distancia modulante inalámbrico incorporado de serie.

Sistema Isodyn2. Excelencia en agua caliente.

Exclusivo de Saunier Duval, Isodyn2 es un sistema de calentamiento dinámico del acumulador que, al asociar las ventajas de la producción instantánea de ACS con la estratificación del agua caliente y el empleo de un intercambiador de placas de alta efectividad, permite una producción inmediata de agua caliente así como la recuperación total del agua caliente en el acumulador en un tiempo máximo de 5 minutos.

Máxima eficiencia energética. Sistema de alta modulación H-Mod-ELGA.

Eficiente utilización de la energía

Saunier Duval ha logrado reducir considerablemente la potencia mínima de estas nuevas calderas, de hasta 5 kW en todos los modelos, evitando así el despilfarro energético en momentos de baja demanda.

La sonda exterior (opcional) y el mando inalámbrico suministrado de serie controlan permanentemente el nivel de confort y el coste energético.

Regulación de gas electrónica, el sistema H-MOD mejorado. ELGA

La mezcla de aire con gas en las nuevas calderas de condensación se gestiona electrónicamente. Con un nuevo sistema de modulación más preciso que en las calderas con mecanismos neumáticos.

Gracias a esta nueva tecnología el número de ciclos encendido/apagado se reduce ofreciendo una larga vida útil de aparato y un menor consumo.

Amplio rango de modulación: mayor rendimiento estacional
Combustión perfectamente ajustada en todo el rango de modulación
Mejor adaptación a las especificaciones de la vivienda
Reducción de CO2 de hasta un 30%
Idónea para instalaciones con aporte solar

Silenciosa, compacta y fácil de usar.

Diseño “One box”

Todos los componentes incluidos los acumuladores están situados dentro de una carcasa compacta. (Diseño one box que hace a la caldera extremadamente silenciosa y con menores perdidas térmicas)

One key one function

El interfaz de la caldera ha sido diseñado para hacer aún más fácil su uso. La tecnología One Key one function consiste en un modo de funcionamiento con un gran display retroiluminado aún más sencillo de usar y leer.

Mando a distancia Exacontrol E7R inalámbrico de serie

La combinación de las tecnologías de caldera y termostato garantiza el cumplimiento de los requerimientos de eficiencia energética y normas de emisión que la nueva norma de ErP exige.

Ficha técnica de la caldera de gas Saunier Duval Isomax Condens 35 B:

Potencia máxima útil calefacción: 32 kw.
Potencia máxima útil ACS: 35.7 kw.
Peso de montaje: 67 kg.
Volumen del acumulador de ACS: 42 L.
Máxima presión de trabajo de calefacción: 3 bar.
Máxima presión de agua admisible: 10 bar
Caudal específico a T 25ºC: 27.6 L/min.
Clase de eficiencia energética calefacción: A
Clase de eficiencia energética ACS: A/XL
Tipo de producción: Acumulación.
Cámara combustión: Estanca.
Combustible: Gas Natural /gas propano
Protección eléctrica: IPX4D
Máximo consumo eléctrico: 161 w
Capacidad del vaso de expansión: 12 L.

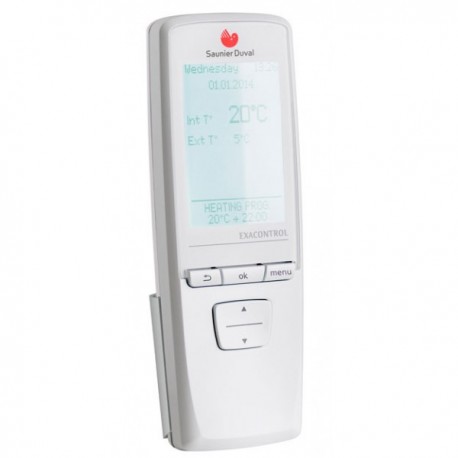

Termostasto Exacontrol E7R de serie con las siguientes características:

Medidas: 173×62.5×34 mm.
No necesita cable por su control inhalámbrico.
Modulante: ahorro de consumo de la caldera hasta un 4% por su gestión eficiente.
Ubicación: Puede situarse sobre cualquier mueble de distintas estancias o en un soporte de pared.
Función Plug-Play: Enchufar y listo para usar, sin necesidad de hacer agujeros.
Receptor de radio integrado en la caldera.
Alimentación: 4 pilas AA
