La caldera de condensación Neckar es una caldera de alto rendimiento con una clase de eficiencia energética A en
calefacción y agua caliente sanitaria de acuerdo a la directiva ErP garantizando un elevado confort.
Su intercambiador de Aluminio/Silicio combinado con un quemador de premezcla a gas, garantiza unas reducidas emisiones de gases contaminantes y el máximo rendimiento.
Su electrónica Heatronic 3, de fácil manejo, es compatible con una amplia gama de controladores lo que le permitirá un ajuste optimizado adaptado a cada instalación.
Guía de contenidos
Documentación
Codigos de fallo / averia
| ERROR | DESCRIPCIÓN | SOLUCIÓN |
|---|---|---|
| A7 | Sonda de temperatura de agua caliente defectuosa. | Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión |
| A8 | Comunicación interrumpida | Comprobar el cable de unión del usuario del BUS |
| b1 | No se detectó el conector codificado. | Conectar correctamente el conector de codificación, medirlo y sustituirlo, si procede. |
| b2 | Error interno de datos | Véanse las instrucciones de servicio para del técnico especiab3 lista. |
| b3 | Error interno de datos | Véanse las instrucciones de servicio para del técnico especiab3 lista. |
| C6 | El ventilador no funciona. | Comprobar el cable del ventilador, el enchufe y el ventilador. En caso necesario cambiarlos |
| CC | No se detecta la sonda de temperatura exterior. | Comprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones |
| d3 | El controlador externo se ha activado | El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0. |
| d5 | Sonda de temperatura de impulsión externa defectuosa (depósito de equilibrado hidráulico). | Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión |
| E2 | Sonda de temperatura de la ida defectuosa. | Controlar la sonda de temperatura y el cable de conexión |
| E9 | El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado. | Comprobar la presión de instalación. Comprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico. En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados. |
| EA | No se detecta llama. | ¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas. |
| F0 | Fallo interno | Comprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire. |
| F1 | Error interno de datos | Véanse las instrucciones de servicio para del técnico especialista. |
| F7 | A pesar de encontrarse apagado, en el aparato se aprecia una llama | Comprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda |
| FA | Tras la desconexión del gas: Se sigue detectando la llama | Comprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases o.k? |
| Fd | La tecla reset se ha pulsado por error | Volver a pulsar la tecla resest |
Averías que no se muestran en el display
| AVERIA DEL APARATO | SOLUCIÓN |
|---|---|
| Ruidos de combustión demasiado fuertes; Zumbidos | ▶ Insertar bien el conector codificado, sustituir en caso necesario. ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de flujo de toma de gas, ajustar en caso necesario. ▶ Comprobar el sistema de gases, limpiar o reparar en caso necesario. ▶ Comprobar la relación aire-gas en el aire de combustión y en los gases, cambiar la válvula del gas en caso necesario. |
| Ruidos hidráulicos | ▶ Ajustar correctamente las fases de la bomba o campos característicos de la bomba y adaptarlos a la máxima potencia. |
| El calentamiento dura demasiado | ▶ Ajustar correctamente las fases de la bomba o campos característicos de la bomba y adaptarlos a la máxima potencia. |
| Datos de gases combustión incorrectos; Valores de CO demasiado elevados | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de flujo de toma de gas, ajustar en caso necesario. ▶ Comprobar el sistema de gases, limpiar o reparar en caso necesario. ▶ Comprobar la relación aire-gas en los gases, cambiar la válvula del gas en caso necesario |
| Encendido demasiado duro, demasiado complicado | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de flujo de toma de gas, ajustar en caso necesario. ▶ Comprobar la conexión de red. ▶ Comprobar electrodos con cables, cambiar en caso necesario. ▶ Comprobar el sistema de gases, limpiar o reparar en caso necesario. ▶ Comprobar la relación aire-gas, cambiar la válvula del gas en caso necesario. ▶ En instalaciones con gas natural: comprobar el controlador externo de corriente de gas, cambiar en caso necesario. ▶ Comprobar el quemador, cambiarlo en caso necesario. |
| La temperatura nominal de impulsión (p. ej., del regulador FW 200) se ha sobrepasado | ▶ Desconectar el bloqueo automático del ciclo, es decir, poner el valor a 0. ▶ Bloqueo de ciclo necesario, p. ej., realizar el ajuste de fábrica durante 3 minutos |
| Condensado en cámara de aire | ▶ Montar la membrana en la máquina de mezcla según el manual de instalación, cambiar en caso necesario. |
| No se alcanza la temperatura de salida del agua caliente | ▶ Insertar bien el conector codificado, sustituir en caso necesario. ▶ Comprobar si existe tensión (230 V AC) entre el borne 1 y el borne 3 , reparar en caso necesario. ▶ Comprobar la turbina, sustituirla en caso necesario. |
| Sistema electrónico parpadea (es decir, parpadean todas las teclas, todos los segmentos del display, el piloto control del quemador, etc.) | ▶ Cambiar el fusible Si 3 (24 V). |
Características
- Modelo mixto (calefacción y a c.s).
- Alta eficiencia en condensación.
- Elevado confort y clasificación energética A en calefacción y agua caliente sanitaria.
- Microacumulación.
- Sistema QuickTap en agua caliente.
- modelo disponible en 24 kW en a.c.s y 22 kW en calefacción
- disponible para gas natural. Para gas propano disponible mediante kit de transformación
- compatible con la mayoría de accesorios de evacuación, termostatos y programadores Junkers

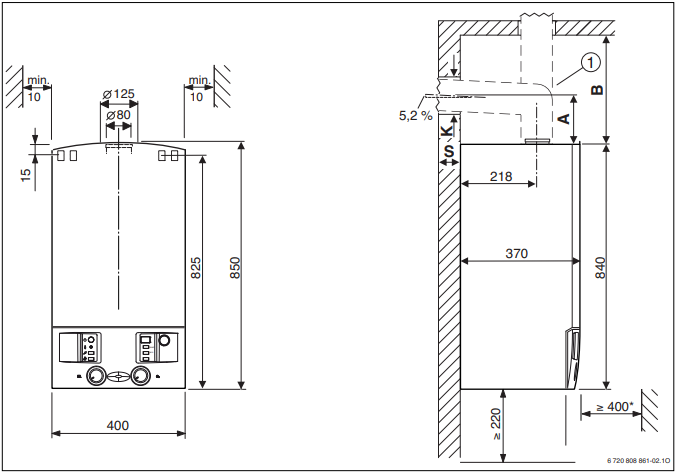

Dimensiones

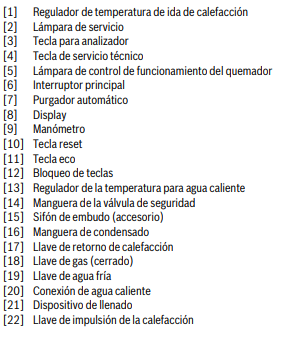

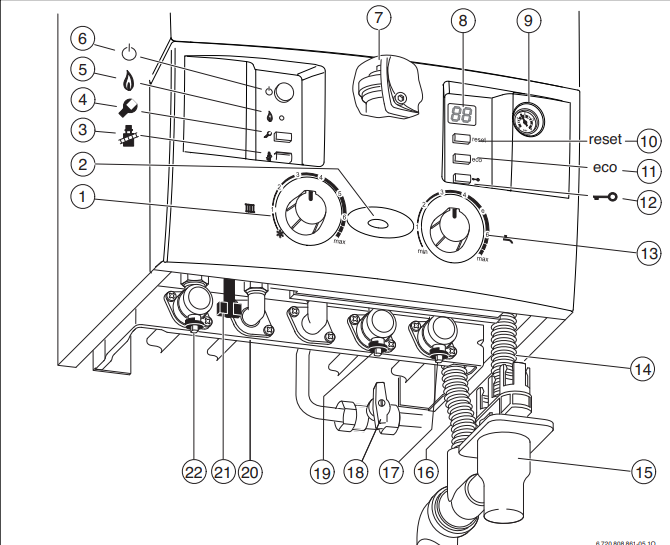

Panel de mandos

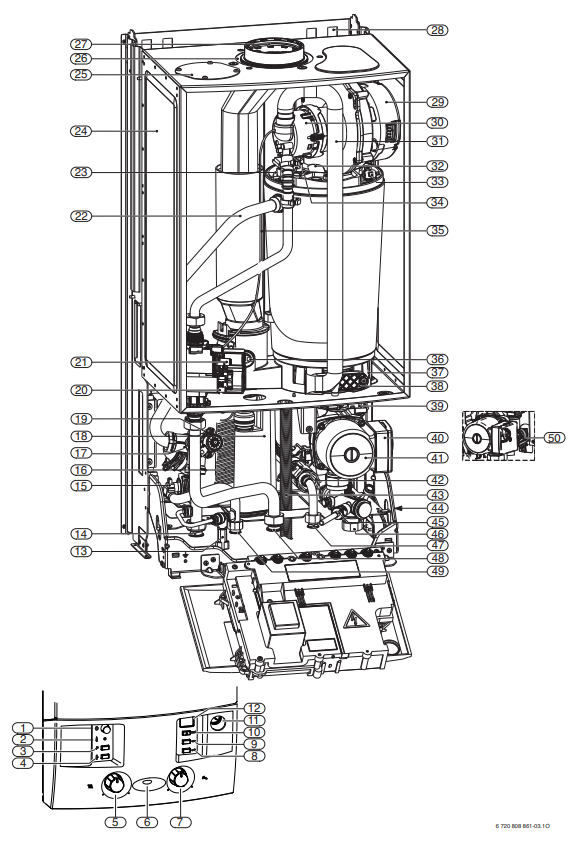

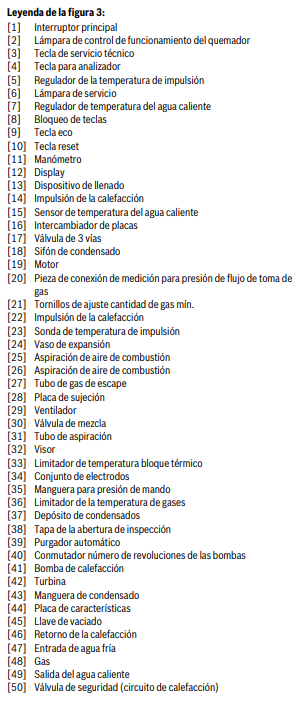

Despiece
Circuito hidráulico

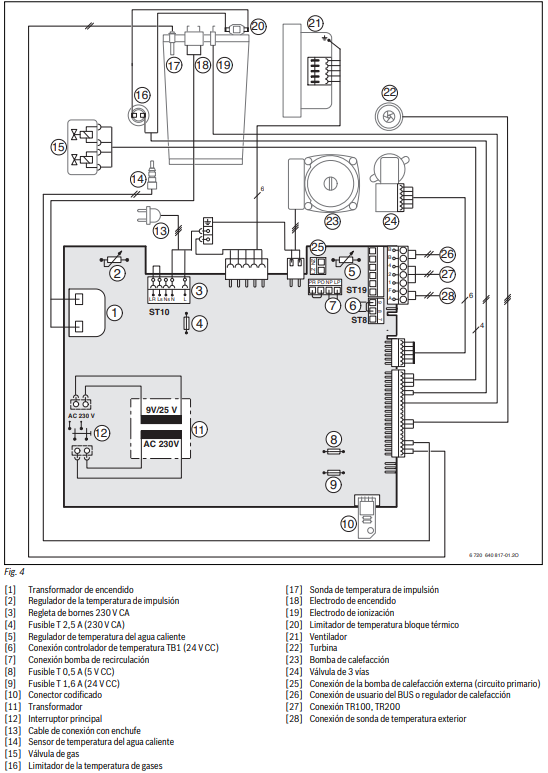

Circuito eléctrico
