Códigos de fallo / avería

ERROR	ANOMALIA	INDICACIONES
A7	El NTC del agua caliente está interrumpido	Comprobar NTC y cable de conexión por si están interrumpidos
AC	No hay conexión eléctrica entre TA 221 E y el armario de mandos	Controlar los cables
b1	Enchufe codificador	Enchufar correctamente el enchufe codificador, o medirlo, eventualmente reponerlo.
C1	El presostato abre en funcionamiento, o las revoluciones del ventilador están demasiado bajas	Comprobar el presostato, el ventilador, el recorrido del aire
C4	No abre el contacto del presostato	Comprobar recorrido de aire, ventilador y mando así como longitud del tubo de salida.
C6	El contacto de la caja del presostato no cierra	Comprobar recorrido de aire, ventilador y mando así como longitud del tubo de salida.
CC	El sensor exterior del TA 211 E tiene interrupción	Comprobar el sensor exterior y el cable.
d1	No hay tensión de retorno de LSM 4.	Comprobar el cableado de LSM 4
E0	Fallo interno en el circuito impreso	Sustituir el circuito impreso
E2	El NTC de ida tiene interrupción	Comprobar NTC de ida y cable
E9	STB ha disparado	Comprobar NTC de ida, bomba así como los fusibles en el circuito impreso
EA	No hay corriente de ionización	Está abierta la llave del gas? Comprobar la presión de conexión de gas, la conexión a la red, el electrodo de encendido con cable así como el electrodo de ionización con cable
F7	Señal equivocada de ionización	Comprobar si el electrodo de ionización o el cable están dañados.
FA	La corriente de ionización queda después de desconectar la regulación	Comprobar la válvula del gas.

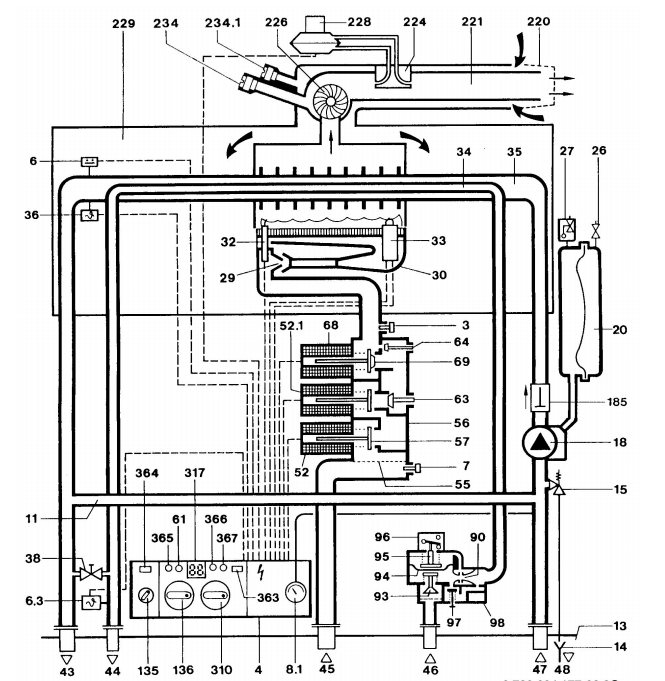

Esquema de construccion

3 Toma de medición presión de boquilla
4 Electrónica
6 Limitador de temperatura bloque de calor
6.3 NTC agua caliente
7 Toma de medición para presión de conexión
8.1 Manómetro
11 Bypass
13 Plantilla de montaje
14 Sifón de embudo
15 Válvula de seguridad
18 Bomba con separador de aire y dos
velocidades
20 Vaso de expansión
26 Válvula para la carga de nitrógeno
27 Purgador automático
29 Inyector
30 Quemador
32 Electrodo de control
33 Electrodo de encendido
34 Conducto de agua caliente sanitaria (ZWE)
35 Bloque de calor (ZWE)
36 NTC calefacción (ZWE)
38 Llave de llenado (ZWE)
43 Ida a radiadores
44 Salida agua caliente sanitaria (ZWE)
45 Entrada de gas
46 Entrada de agua fría (ZWE)
47 Retorno de calefacción
48 Descarga válvula sobrepresión
52 Electroválvula seguridad 1
52.1 Electroválvula seguridad 2
55 Filtro de gas
56 Cuerpo de gas
57 Plato de válvula principal
61 Tecla de reset
63 Tornillo de ajuste para máx. de gas
64 Tornillo de ajuste para mín. de gas
68 Eletroválvula de regulación
69 Platillo de la válvula de regulación
90 Venturi (ZWE)
93 Regulador del caudal de agua (ZWE)
94 Membrana (ZWE)
95 Platillo de membrana (ZWE)
96 Microinterruptor (ZWE)
97 Adaptador de presión (ZWE)
98 Cuerpo de agua (ZWE)
135 Conmutador principal
136 Regulador de temperatura de calefacción
185 Valvula antirretorno (ZWE)
220 Cortaviento
221 Evacuación de gases
224 Toma de presion diferencial
226 Ventilador
228 Presostato diferencial
229 Cámara de combustión estanca
234 Racor para medición de los productos de la
combustión
234.1 Racor para medición del aire de combustión
310 Regulador de temperatura para el agua
caliente (ZWE)
317 Display digital
363 Piloto de control de funcionamiento del
quemador
364 Piloto de control 0/1
(conectado/desconectado)
365 Tecla para el ajuste de servicio
366 Tecla de mantenimiento
367 Tecla „ECO“
