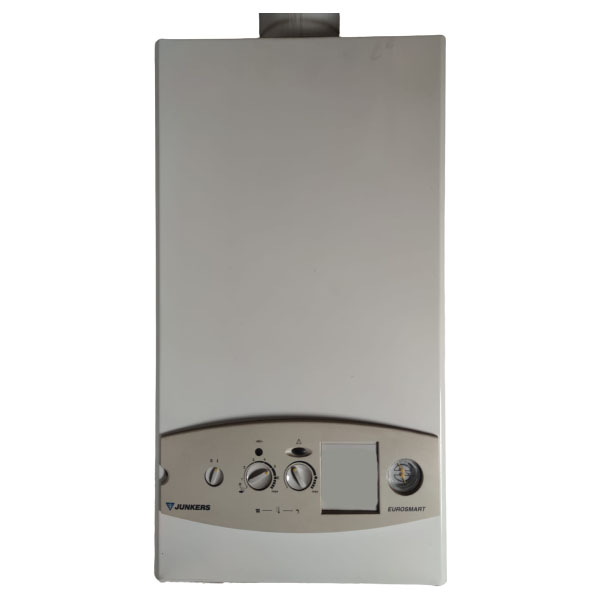

![caldera junkers eurosmart](https://codigocalderas.com/wp-content/uploads/2022/04/caldera-junkers-eurosmart-1.jpg)
Modelos: ZWA 24-1 A 23 | ZWA 24-1 A 31 | ZWA 24-1 K 23 | ZWA 24-1 K 31
Documentación
Códigos de fallo / averia
ERROR | ANOMALIA |
---|---|
El aparato no funciona, los pilotos no se encienden (existiendo una demanda de calor) | -No existe tensión de alimentación -Fusible F1 o F2 defectuoso -Transformador o conexión defectuoso -Circuito impreso defectuoso. |
La calefacción no funciona (agua caliente si funciona) | -Ninguna conexión en ST2 L o L , o bien L recibe S R R una señal incorrecta del termostato ambiente -Termostato ambiente deficiente -Circuito impreso defectuoso. |
No funciona agua caliente (pero la calefacción funciona correctamente ) | -Detector de caudal de agua (turbina) defectuoso -NTC de agua caliente defectuoso. -La tecla de rearme parpadea a 4 Hz Circuito impreso defectuoso. |
La tecla de rearme parpadea a 1 Hz (una vez por segundo) | -Avería de encendido -Sobrecalentamiento -Avería interna -Fugas en la válvula de seguridad -No hay gas, o la presión de conexión es demasiado baja -Chispa de encendido deficiente o nula en la bujía de encendido -Cuerpo de gas con fugas o defectuoso -La presión en el sistema es demasiado baja o nula (calefacción) -Bomba defectuosa -Posición incorrecta del NTC del bloque de calor -Control de la llama defectuoso o conexión incorrecta -El limitador de temperatura se ha activado, está defectuoso, o su conexión es incorrecta -Quemador bloqueado -Intercambiador de calor atascado -Conjunto de cables defectuoso -Circuito impreso defectuoso |
La tecla de rearme parpadea a 4 Hz (cuatro veces por segundo) | El conector codificador falta o está defectuoso -NTC de calefacción o de agua caliente incorrectamente montado o defectuoso -Presostato defectuoso o presencia de agua de condensación en los tubos de silicona del presostato -Ventilador está defectuoso o gira forzado -Conducto de evacuación-admisión atascado -Conjunto de cables defectuoso -Circuito impreso defectuoso |
La tecla de rearme parpadea a 8 Hz (ocho veces por segundo) | Conmutador de modo de operación -Conmutador de modo de operación en posición Mín. o Máx. -Quemador en servicio sin demanda de calor -Función de protección contra heladas activada -Circuito impreso defectuoso -Temperatura del agua caliente excesiva NTC de agua caliente incorrectamente montado -Temperatura del agua caliente demasiado baja -Presión de conexión demasiado baja en la toma de gas -Ajuste incorrecto del potenciómetro de la calefacción P1 -Las electroválvulas del cuerpo de gas están bloqueadas o están adheridas -El detector de caudal de agua gira forzado o está bloqueado (turbina) -Circuito impreso defectuoso. |

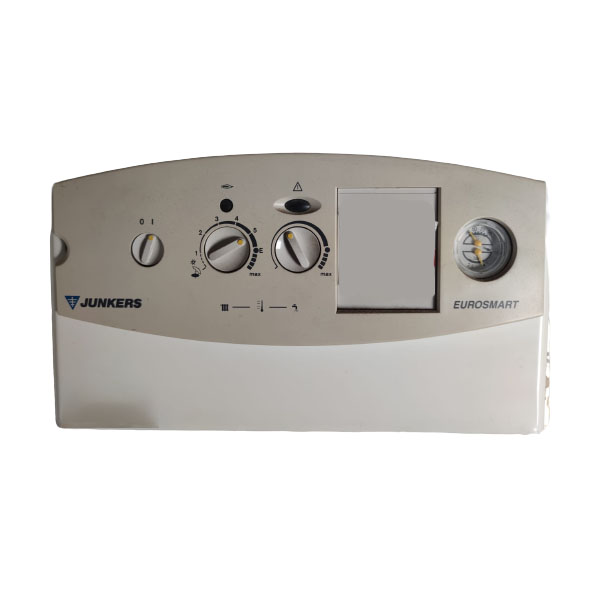

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/eurosmart-panel-1.jpg)
![](https://codigocalderas.com/wp-content/uploads/2020/03/1e47aecd46893c385626930db9009679.png)
Ajuste de potencias en ACS

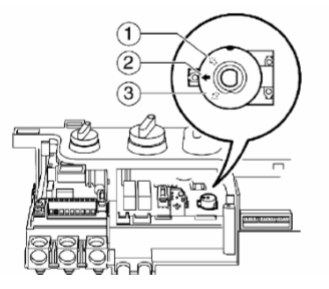

En el potenciometro señalado obtenemos las potencias de funcionamiento Max y Min. Ajustaremos en válvula de gas en eje 6
![](https://codigocalderas.com/wp-content/uploads/2020/03/c98ccb094aa18d52a0bef54dc2f86607-1.png)
1 Posición “Normal”
2 Posición “Máx”
3 Posición “Mín”
Una vez terminados los ajustes dejar el potenciometro en posición “Normal”
![](https://codigocalderas.com/wp-content/uploads/2020/03/07c9c7b3b9d5895555406a17ba0e7daa.png)
Ajuste de potencia Máxima en Calefacción
-Girar a la temperatura máxima el termostato ambiente y el termostato de la calefacción hasta que la calefacción entre en funcionamiento.
– Ajustar con un destornillador el potenciómetro de potencia máxima de calefacción de manera que la presión en el quemador sea la equivalente a la potencia que necesita la instalación de calefacción.

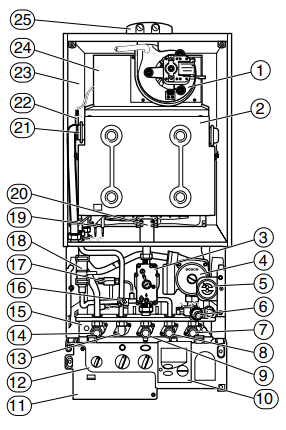

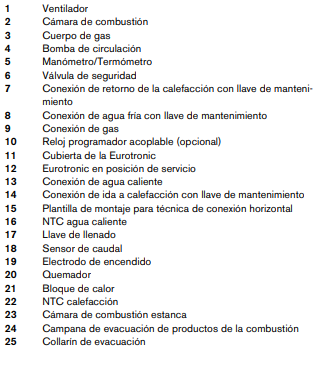

Despiece
ZWA…-1A
![](https://codigocalderas.com/wp-content/uploads/2020/03/ab6c94a1569ca01b54708bbc0355dbfe.png)
![](https://codigocalderas.com/wp-content/uploads/2020/03/a886ed5f8290fbe1a76d3a8ade48a676.png)

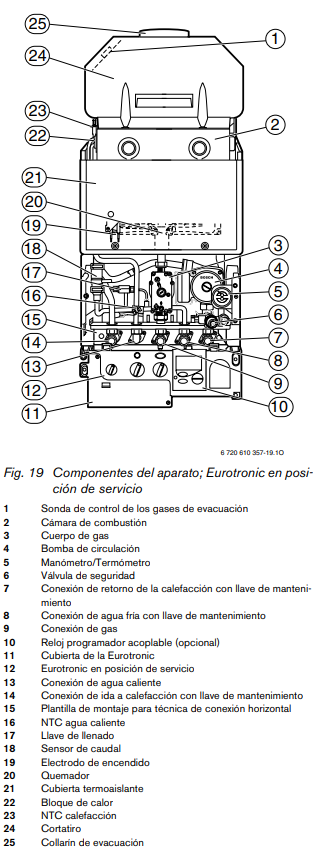

ZWA…-1AK
![](https://codigocalderas.com/wp-content/uploads/2020/03/bfbe988c1f491360cef16adfd0bb0d0c.png)

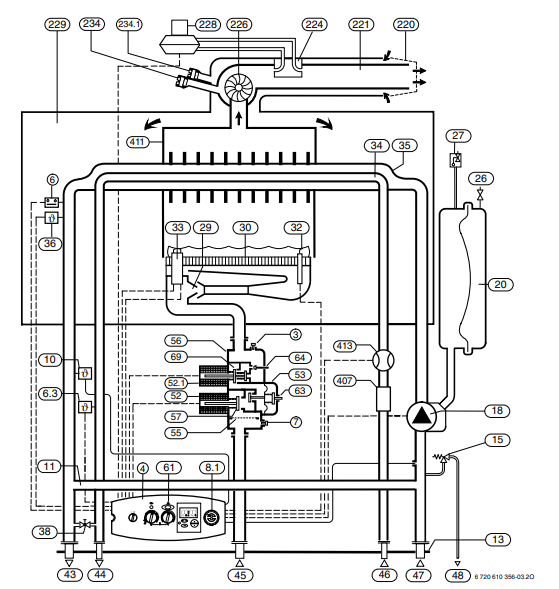

Esquema hidráulico

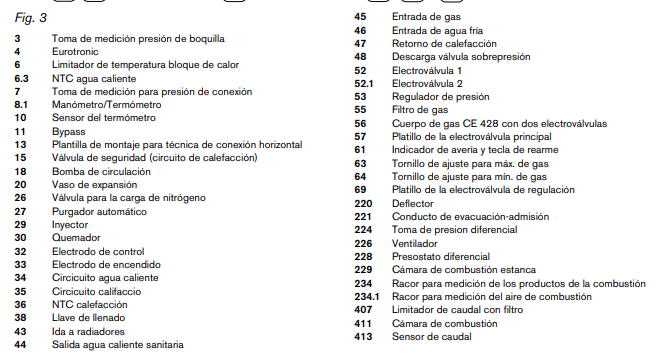

ZWA…-1A
![](https://codigocalderas.com/wp-content/uploads/2020/03/4317b60faa27198e1293738b747f086f.png)
![](https://codigocalderas.com/wp-content/uploads/2020/03/2d8038fc83e62f2c4c249904166a66cc.png)

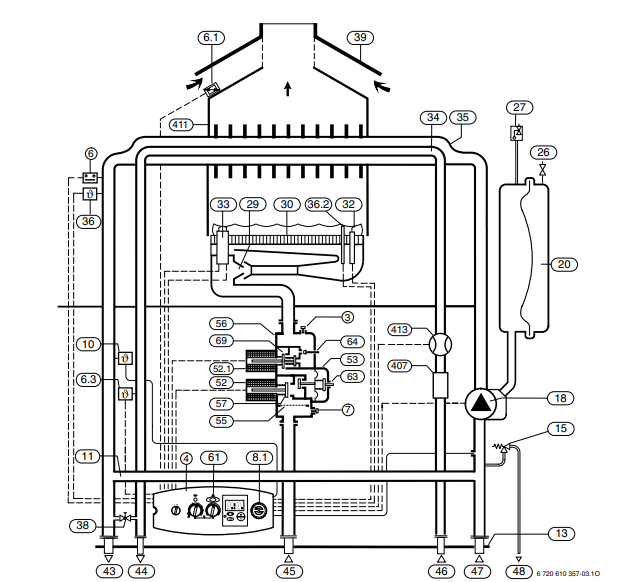

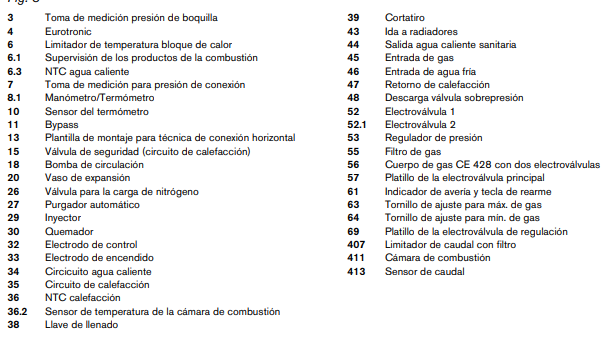

ZWA…-1AK
![](https://codigocalderas.com/wp-content/uploads/2020/03/b8e3f147f5651cbd839638df9a99a0c5.png)
![](https://codigocalderas.com/wp-content/uploads/2020/03/c302cb7f5cfcf41cfbe71e62e5316a74.png)
