caldera junkers euroline z

La caldera de gas estanca mixta Junkers Euroline es una caldera para ACS y calefacción de 24KW de potencia, su facilidad de instalación y su uso sencillo hacen de esta caldera estanca de Junkers un gran sistema de calefacción y ACS, este producto ya esta descatalogado.

Guía de contenidos

Documentación

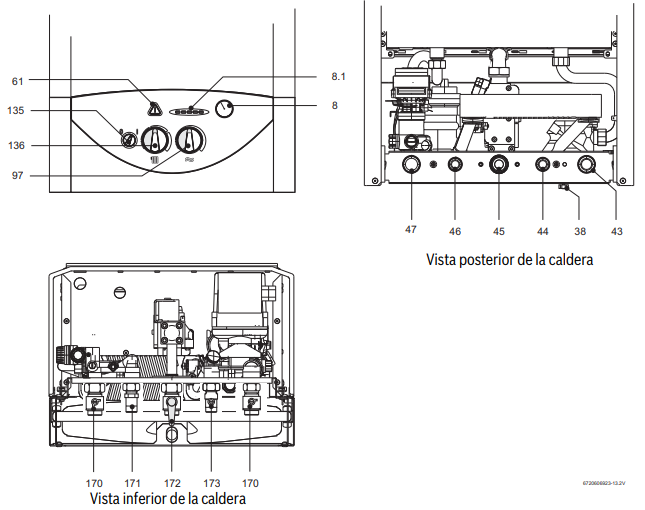

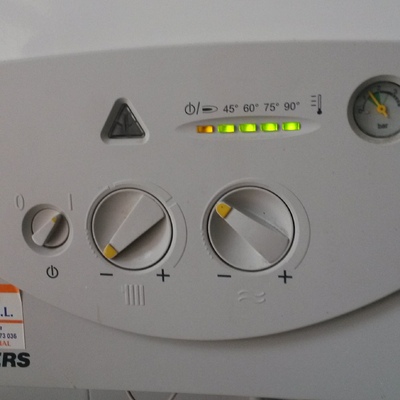

Panel de mandos

Ajuste de la potencia de calefacción

Para proceder al ajuste de la potencia de calefacción, partiendo de la caldera apagada, se deben de seguir los siguientes pasos:

  1. Colocar un manómetro en la toma de presión de salida del cuerpo de gas.
  2. Poner en marcha la caldera en el interruptor de puesta en servicio (apagado/encendido), al mismo tiempo que se mantiene pulsado el led rojo o botón de rearme.
  3. Mantener pulsado este botón hasta 5 segundos. Aparecerán parpadeando los 4 leds indicadores de temperatura de color verde al mismo tiempo.
  4. Ahora girar el mando de temperatura de calefacción a tope a la izquierda, y aparecen parpadeando los 2 leds verdes de la izquierda, en esta posición, obligamos a la caldera a trabajar al mínimo de potencia de calefacción. Podemos ajustar el mínimo de calefacción con el mando selector de temperatura de a.c.s. (según tabla adjunta).
  5. Para almacenar este parámetro introducido, se pulsará durante 2 segundos el botón de rearme (led rojo), hasta que parpadee con mayor frecuencia, y apagar la caldera.
  6. Para ajustar el máximo de potencia en calefacción, encender la caldera en el interruptor de apagado/encendido, al mismo tiempo que se mantiene pulsado el led rojo o botón de rearme hasta 5 segundos. Aparecerán parpadeando los 4 leds indicadores de temperatura de color verde al mismo tiempo.
  7. Girar el mando de temperatura de calefacción a tope a la derecha, apareciendo parpadeando los 2 leds verdes de la derecha, en esta posición, obligamos a la caldera a trabajar al máximo de potencia de calefacción. Podemos ajustar el máximo de calefacción en el mando de temperatura de a.c.s.
  8. Por último, para almacenar este parámetro, pulsar el botón-led rojo de rearme, durante 2 segundos, hasta que parpadee con mayor frecuencia. Es el momento en que se queda grabado en memoria. Por último, apagar la caldera y retirar el manómetro.

Si no se quieren almacenar los ajustes de potencia en calefacción, se puede salir del modo de servicio sin almacenar.

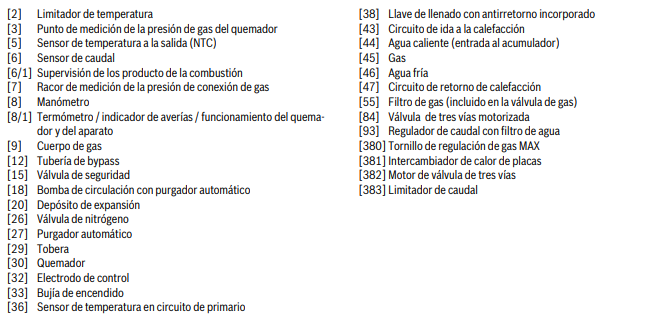

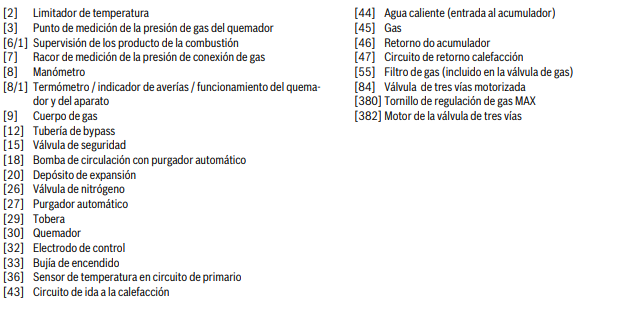

Despiece

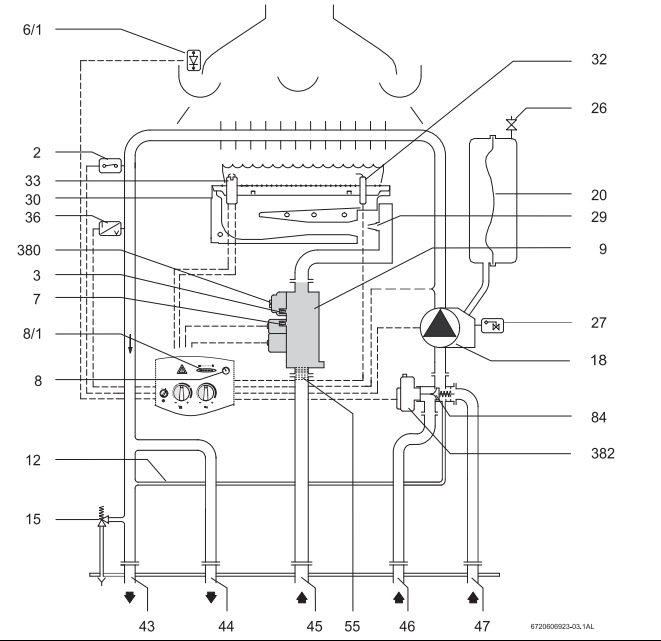

Aparatos ZS…

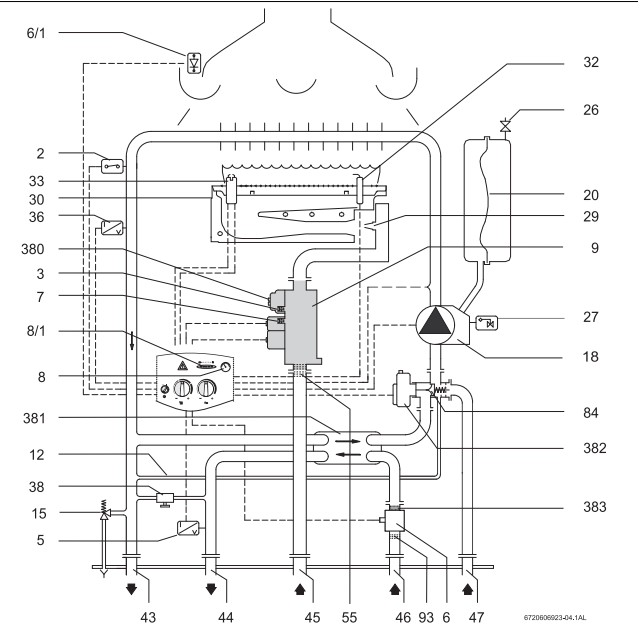

Aparatos ZW..

Principales Funciones:

  • Producción en calefacción y agua caliente sanitaria
  • Permite calentar viviendas de hasta 230 Metros Cuadrados.
  • Medidas ideales para la instalación dentro de un mueble de cocina estándar.
  • Panel de mandos, con símbolos en relieve para personas con limitaciones de visión
  • Selector de temperatura de ACS de 40 ºC a 60 º C.
  • Sistema antibloqueo de bomba y protección antiheladas.
  • Sistema de diagnosis de averías.
  • Vaso de expansión con purgador automático.
  • Modelos preparados para trabajar con agua precalentada (sistemas de energía solar).
  • Sistema de conexión horizontal, deja 100 mm. libres tras la caldera para poder manipular.
  • Plantilla de preinstalación que actúa como molde.

Características Técnicas:

  • Modelo ZW24
  • Grado de confort de dos estrellas (**) según la norma EN 13.203
  • Modulante grado a grado de 6.000 kcal/h a 20.000 kcal/h.
  • Datos de calefacción
    • Potencia útil (kW) 24
    • Presión max. Circuito (bar) 3
    • Capacidad vaso de expansión (l.) 6
    • Rendimiento según Dir 92/42 CEE (30% /100%) 89,40
  • Datos de ACS
    • Método de producción Instantánea con sistema QuickTap
    • Potencia útil (kW) 24
    • Caudal específico en a.c.s. de 3,3 l/min a 13,2 l/min.
    • Confort a.c.s. según prEN 13.203 ***
    • Kit evacuación estándar Ø 80/110 AZ 266
    • Clase de NOx 4

Dimensiones y peso

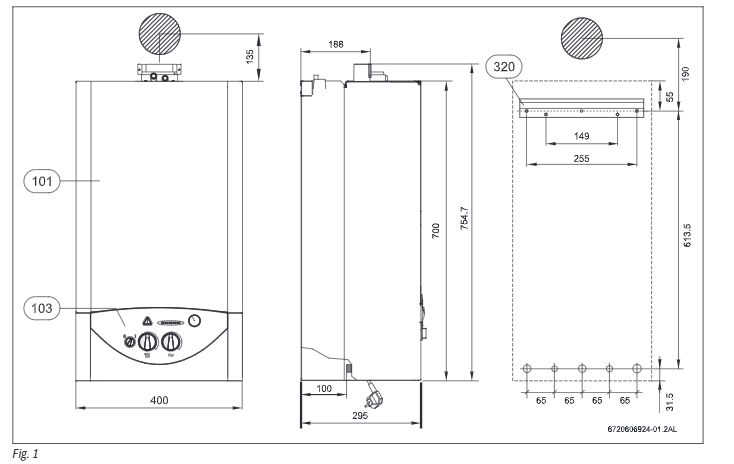

  • Dimensiones (alto-ancho-fondo): 70,0 x 40,0 x 29,8 cm
  • Peso aproximado: 28 Kg

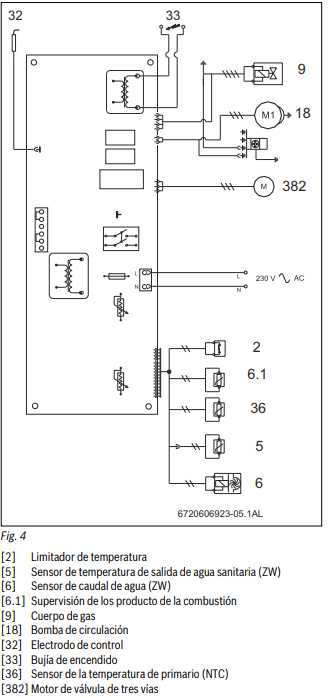

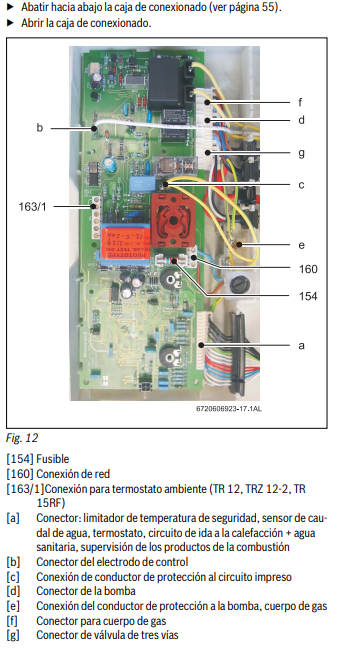

Esquema eléctrico

Códigos de fallo / avería

NOTA: Por razones de seguridad, las averías diagnosticadas para la caldera mediante el parpadeo de la tecla de rearme en combinación con los LED verde desactivan la caldera. Una vez subsanada la avería es necesario pulsar primero la tecla de rearme para poder poner en marcha nuevamente la caldera.

ERRORANOMALIACAUSA
LED rojo y 2º LED verde de 45ºC Sobre temperatura en el serpentín, ha cortado el ClixonComprobar:
-limitador de temperatura
-bomba agarrotada
-Posible aire, purgar instalación y abrir el purgador de la caldera
LED rojo cada 1 segundo y el 3º LED verde de 60ºCSi hay torrente de chispas y no detecta llama el electrodo de control. No hay señal de llamaComprobar:
-electrodo de control sucio o comunicado a masa
-No hay gas
-Mala o no hay ionización
-Válvula de gas
LED rojo cada 2 segundos y 4º LED verde de 75ºCNo hay torrente de chispas y detecta llama el electrodo de control. Falsa señal de llamaComprobar:
-tarjeta electrónica
-Humedad de placa
-Ionización
LED rojo, 2º LED verde 45ºC y 5º LED verde de 90ºCMala evacuación de gasesComprobar:
-Corte del presostato
-Tomas de presión del presostato sucias.
– Ventilador no gira
-Sonda Agü
LED rojo, 3º LED verde 60ºC y 5º LED Verde de 90ºC NTCs abiertos o en corto Comprobar NTC del primario
LED rojo 4º LED verde 75ºC y 5º LED Verde de 90ºC NTCs abiertos o en cortoComprobar NTC´s de ACS
El 5º LED parpadea -El de 90º NTC de primario ó intercambiador de placas
AVERÍACAUSA POSIBLESOLUCIÓN
La caldera no enciende tras varios intentosExistencia de aire en la tubería de gasPurgar la tubería de gas
La caldera no se pone en marcha– No hay tensión de alimentación
– El termostato (136) en posición 0
– Conectar la caldera a la red
– Controlar y corregir la alimentación (230 V AC)
– Seleccionar la temperatura de calefacción deseada en el termostato
La aportación de calor de la caldera es insuficiente– Termostato mal ajustado
– Abastecimiento insuficiente de gas
– Controlar el reductor y sustituirlo si fuese inadecuado o estuviese averiado *
– Verificar si las bombonas de butano se congelan
durante el funcionamiento y, si procede, colocarlas en un local menos frío
Caudal reducido de agua sanitaria (ZW)– Presión insuficiente del agua de entrada
– Grifos obstruidos o sucios
– Filtro de agua del limitador de caudal obstruido
– Intercambiador de calor obstruido
Los radiadores se calientan estando el termostato (136) en la posición de veranoObstrucción de la válvula de tres vías con impurezasDesmontar, limpiar válvula 3 vías o subsituirla.
Funcionamiento ruidoso– Aire en la instalación
– Presión demasiado baja en el circuito cerrado
– Purgar la caldera y los radiadores
– Corregir la presión (1,5 bar) y observar si existen fugas
La caldera se pone en marcha y se apaga sin que lleguen a calentarse los radiadoresAjuste incorrecto de los reguladores– Verificar que el termostato ambiente esté ajustado a la temperatura ambiente deseada
– Controlar que las válvulas termostáticas de los radiadores estén correctamente ajustadas.

¿La Caldera Junkers Euroline se enciende sola?

Si al abrir el agua caliente, notas que los radiadores se calientan podría ser debido a un fallo en la válvula 3 vías que estaría comunicada y debería repararse.

Si es el caso que se enciende sola la calefacción sin demanda de ningún tipo, podrías tener un problema en tu termostato principalmente, un mal ajuste en la caldera o en el peor de los casos una falla en la placa electrónica de la caldera.
