Modelos: ZR 18-U 3 A… | ZR 24-U 3 A… | ZR 18-3 K… | ZR 24-3 K… | ZWR 18-U 3 A… | ZWR 18-3 K… | ZWR 24-U 3 A… | ZWR 24-3 K… |
Guía de contenidos
Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| A0 | Circuito electrónico |
| A3 | Fallo sonda AGU ó Circuito electrónico |
| A4 | Bloqueo sonda AGU por mala evacuación ó Fallo sonda AGU ó Circuito electrónico |
| A5 | Temperatura de gases quemados mayor de 120º |
| A8 | Circuito electrónico |
| A9 | Interrupción de un limitador de temperatur |
| AC | No hay conexión con centralita de regulación TA 210 |
| B1 | Circuito electrónico ó Conector codificador |
| B2 | Conector codificador |
| B3 | Circuito electrónico |
| B4 | Conector codificador |
| B7 | Circuito electrónico |
| B8 | Circuito electrónico |
| B9 | Circuito electrónico |
| BA | Circuito electrónico |
| Bb | Circuito electrónico |
| C1 | Contacto presostato abierto |
| C2 | Contacto presostato abierto |
| C4 | Contacto presostato abierto |
| C5 | Contacto presostato abierto |
| C6 | Contacto presostato abierto |
| C7 | Contacto presostato abierto |
| C8 | Fallo tarjeta electrónica. Reactivar después de 5 minuto |
| C9 | Fallo en centralita TA210 E |
| CC | Fallo en centralita TA210 E ó en sonda exterior |
| D4 | Desconexión interna por NTC. Obstrucción circuito de CFF |
| D7 | Tiempo de encendido mayor de 4 segundos |
| D8 | Circuito electrónico |
| D9 | Circuito electronico de encendido y ventilador |
| E1 | Circuito electrónico |
| E2 | NTC defectuosa |
| E3 | Fallo del LMS3 |
| E4 | Deficiente corriente de Ionización |
| E5 | Corriente de ionización excesiva |
| E6 | Corriente de ionización derivada |
| E7 | Corriente de ionización derivada |
| E8 | electrovalvula defectuosa o cables de alimentación |
| E9 | 1ª ó 2ª Electroválvula defectuosa o cables de alimentación Algún limitador temperatura interrumpid |
| EA | Falta de gas en el encendido |
| EB | Deficiente corriente de ionización |
| EC | Interrupción limitador de temperatura |
| ED | Falta corriente en alguna electrovalvula de gas |
| F0 | No hay demanda de calor, pero se mantiene la corriente en alguna electrovalvula del cuerpo de gas. |
| F1 | Circuito electrónico |
| F2 | Circuito electrónico |
| F3 | Circuito electrónico |
| F4 | Circuito electrónico |
| F5 | Circuito electrónico |
| F6 | Circuito electrónico |
| F7 | Corriente de ionización deficiente |
| F8 | Circuito electrónico |
| F9 | Circuito electrónico |
| FA | Se mantiene corriente de ionización después de la orden de Conexión |
| FB | Se mantiene corriente de ionización después de la orden de Conexión |
| FC | Circuito electrónico |
| FD | Circuito electrónico |
| FE | Circuito electrónico |
| P1 | Circuito electrónico |
| P2 | Circuito electrónico |
| P3 | Circuito electrónico |
| P4 | Circuito electrónico |
| P5 | Falsa resistencia del conector codificado |
| 99 | Temperatura de ida mayor de 99ºC |
| Punto decimal intermitente | Interruptor de desbloqueo accionado |

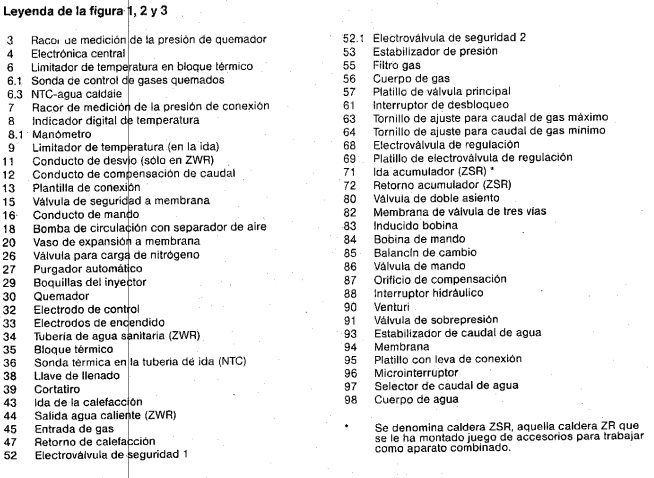

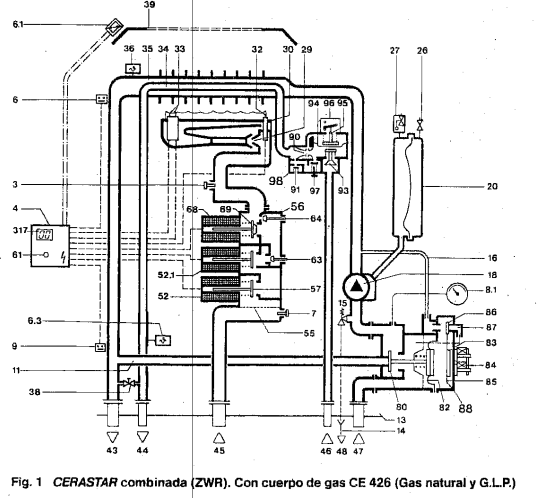

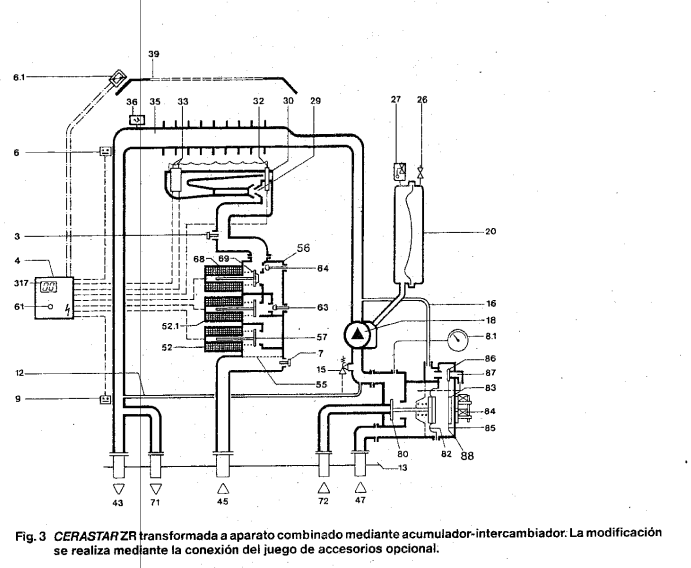

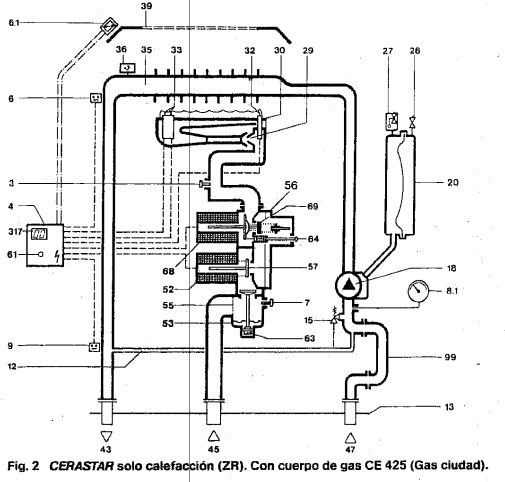

Esquemas de construcción
