Códigos de fallo / avería

CÓDIGO AVERÍA	CÓDIGO ADICIONAL	ANOMALIA	SOLUCIÓN
A1	281	La bomba de calefacción no genera presión	▶ Comprobar la presión de servicio de la instalación de calefacción. ▶ Abrir las llaves de mantenimiento. ▶ Purgar el aparato con función de servicio 2.2C ( pág. 29). ▶ Encender la bomba de calefacción y sustituir en caso necesario
	276	La temperatura en la sonda de la temperatura de impulsión es > 95 °C.	Este aviso de avería se puede mostrar sin que exista una avería, cuando de repente todas las válvulas de los radiadores se cierran. ▶ Comprobar la presión de servicio de la instalación de calefacción. ▶ Abrir las llaves de mantenimiento. ▶ Comprobar bomba de calefacción con función de servicio t03 “Marcha permanente de la bomba” ( pág. 28). ▶ Comprobar el cable de conexión a la bomba de calefacción. ▶ Encender la bomba de calefacción y sustituir en caso necesario. ▶ Ajustar correctamente la potencia de la bomba o el diagrama característico de la bomba y adaptarlos a la máxima potencia.
C1	264	Fallo en el ventilador.	▶ Comprobar el cable del ventilador con enchufe y cambiar en caso necesario. ▶ Comprobar impurezas y bloqueo en los ventiladores y cambiar en caso necesario ( fig. 46, pág. 33).
C4	273	El quemador y el ventilador han estado 24 horas en servicio ininterrumpido y deben ponerse brevemente fuera de servicio para realizar un control de seguridad.
D3	232	El controlador de temperatura TB 1 se ha activado.	▶ Comprobar el ajuste del controlador de temperatura TB 1. ▶ Comprobar el ajuste de la regulación de la calefacción
D3	232	Controlador de temperatura TB 1 defectuoso.	▶ Comprobar posibles interrupciones o cortocircuitos en la sonda de temperatura y el cable de conexión y sustituirlos en caso necesario
D3	232	Falta el puente en los bornes de conexión para el controlador de temperatura externo TB 1.	▶ Montar puente en la conexión para contacto de conmutación externo einbauen (pág. 9)
D3	232	Controlador de temperatura bloqueado. Fallo en la bomba de condensados.	▶ Desbloquear el controlador de temperatura. ▶ Comprobar evacuación de condensados. ▶ Cambiar bomba de condensados
D4	341	Limitación de gradiente: aumento de la temperatura demasiado rápido en el funcionamiento de la calefacción.	▶ Comprobar la presión de servicio de la instalación de calefacción. ▶ Abrir las llaves de mantenimiento. ▶ Comprobar bomba de calefacción con función de servicio t03 “Marcha permanente de la bomba” ( pág. 28). ▶ Comprobar el cable de conexión a la bomba de calefacción. ▶ Encender la bomba de calefacción y sustituir en caso necesario. ▶ Ajustar correctamente la potencia de la bomba o el diagrama característico de la bomba y adaptarlos a la máxima potencia.
E2	350	Sonda de la temperatura de impulsión defectuosa (cortocircuito).	Si la avería persiste durante más tiempo, se muestra el código de avería E2 y el código adicional 222 ( código de avería E2, pág. 40).
E2	351	Sonda de temperatura de impulsión defectuosa (interrupción).	Si la avería persiste durante más tiempo, se muestra el código de avería E2 y el código adicional 223 (código de avería E2, pág. 40).
E9	224	El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado	Si el fallo de bloqueo perdura durante más tiempo, el fallo de bloqueo se convierte en una avería de enclavamiento (código de avería E9 y código adicional 224, pág. 40).
EA	227	No se detecta llama.	Después del 4º intento de encendido, el fallo de bloqueo se convierte en una avería de enclavamiento (código de avería EA, pág. 40)
EA	229	Ninguna señal de ionización durante el funcionamiento del quemador.	El quemador arranca de nuevo. Si falla el intento de encendido, se muestra el fallo de bloqueo EA, y después del 4º intento de encendido, el fallo de bloqueo se convierte en una avería de enclavamiento (código de avería EA, pág. 40)
F0	290	Avería interna.	▶ Pulsar la tecla Reset hasta que aparezca Reinicio en la línea de texto. El aparato vuelve al servicio normal y se indica la temperatura de ida. ▶ Comprobar los contactos eléctricos, el cableado y los cables de encendido. ▶ Comprobar la proporción gas-aire y corregir en caso necesario ( pág. 29). ▶ Cambiar el aparato de mando
C6	215		▶ Comprobar sistema de gases, limpiar o reparar en caso necesario
C6	216		▶ Comprobar el cable del ventilador con enchufe y cambiar en caso necesario. ▶ Comprobar impurezas y bloqueo en los ventiladores y cambiar en caso necesario ( fig. 46, pág. 33).
C7	214	El ventilador no funciona.	▶ Comprobar el cable del ventilador con enchufe y cambiar en caso necesario. ▶ Comprobar impurezas y bloqueo en los ventiladores y cambiar en caso necesario ( fig. 46, pág. 33).
C7	217	Sonda de la temperatura de impulsión defectuosa (cortocircuito).	▶ Comprobar posibles cortocircuitos en la sonda de temperatura y el cable de conexión y sustituirlos en caso necesario.
E2	222	Sonda de la temperatura de impulsión defectuosa (cortocircuito)	▶ Comprobar posibles cortocircuitos en la sonda de temperatura y el cable de conexión y sustituirlos en caso necesario.
E2	223	Sonda de temperatura de impulsión defectuosa (interrupción).	▶ Comprobar posibles interrupciones en la sonda de temperatura y el cable de conexión y sustituirlos en caso necesario
E9	224	El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado	▶ Comprobar posibles interrupciones en el limitador de temperatura del bloque térmico y el cable de conexión y sustituirlos en caso necesario. ▶ Comprobar posibles interrupciones en el limitador de temperatura del gas de escape y en el cable de conexión y sustituirlos en caso necesario. ▶ Comprobar la presión de servicio de la instalación de calefacción. ▶ Purgar el aparato con función de servicio 2.2C “Función de purga” (pág. 26). ▶ Ajustar correctamente la potencia de la bomba o el diagrama característico de la bomba y adaptarlos a la máxima potencia. ▶ Comprobar bomba de calefacción con función de servicio t03 “Marcha permanente de la bomba” ( pág. 28). ▶ Encender la bomba de calefacción y sustituir en caso necesario. ▶ Comprobar si hay montados cuerpos de desplazamiento en el bloque térmico ( fig. 48, pág. 33). ▶ Comprobar el agua del bloque térmico y cambiarlo en caso necesario.
EA	227	No se detecta llama	▶ Comprobar abertura de la llave de gas. ▶ Verificar la presión de conexión de gas ( página 30). ▶ Comprobar conexión de red. ▶ Comprobar electrodos con cables, cambiar en caso necesario. ▶ Comprobar sistema de gases, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire y corregir en caso necesario (pág. 29). ▶ En instalaciones con gas natural: comprobar controlador externo de corriente de gas, cambiar en caso necesario. ▶ Limpiar el desagüe del sifón de condensado (pág. 34). ▶ Desmontar la membrana de la máquina de mezcla del ventilador y comprobar grietas y suciedad ( pág. 34). ▶ Limpiar el bloque térmico ( pág. 32). ▶ Comprobar la válvula del gas ( pág. 35) y cambiar en caso necesario. ▶ En modalidad de funcionamiento atmosférico, comprobar la ventilación o los orificios de ventilación.
EA	234	Cable de conexión de la válvula del gas, válvula del gas o aparato de mando defectuosos.	▶ Comprobar el cableado y sustituirlo si fuera necesario. ▶ Comprobar la válvula del gas ( pág. 35) y cambiar en caso necesario. ▶ Cambiar el aparato de mando.
EA	261	Error de tiempo en el primer tiempo de seguridad	▶ Comprobar los contactos eléctricos y el cableado hacia el aparato de mando, cambiar en caso necesario. ▶ Cambiar el aparato de mando.
F0	238	Cable de conexión de la válvula del gas, válvula del gas o aparato de mando defectuosos.	▶ Comprobar el cableado y sustituirlo si fuera necesario. ▶ Comprobar la válvula del gas ( pág. 35) y cambiar en caso necesario. ▶ Cambiar el aparato de mando.
F0	239	No se detectó el conector codificado.	▶ Insertar bien el conector codificado, sustituir en caso necesario.
F0	259	Avería interna.	▶ Cambiar conector codificado. ▶ Cambiar el aparato de mando.
F0	280	Error de tiempo en intento de reanudación	▶ Comprobar los contactos eléctricos y el cableado hacia el aparato de mando, cambiar en caso necesario. ▶ Cambiar el aparato de mando.
F7	228	A pesar de encontrarse apagado, en el aparato se aprecia una llama.	▶ Comprobar impurezas en los electrodos, en caso necesario cambiarlos. ▶ Comprobar sistema de gases, limpiar o reparar en caso necesario. ▶ Comprobar que la placa electrónica no está húmeda., secar en caso necesario
FA	306	Tras la desconexión del gas: Se sigue detectando la llama.	▶ Comprobar la válvula del gas ( pág. 35) y cambiar en caso necesario. ▶ Limpiar el desagüe del sifón de condensado ( pág. 34). ▶ Comprobar los electrodos y el cable de conexión, cambiar en caso necesario. ▶ Comprobar sistema de gases, limpiar o reparar en caso necesario
Fb	365	Tras la desconexión del gas: Se sigue detectando la llama.	▶ Comprobar la válvula del gas ( pág. 35) y cambiar en caso necesario. ▶ Limpiar el desagüe del sifón de condensado ( pág. 34). ▶ Comprobar impurezas en los electrodos, en caso necesario cambiarlos. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Comprobar sistema de gases, limpiar o reparar en caso necesario

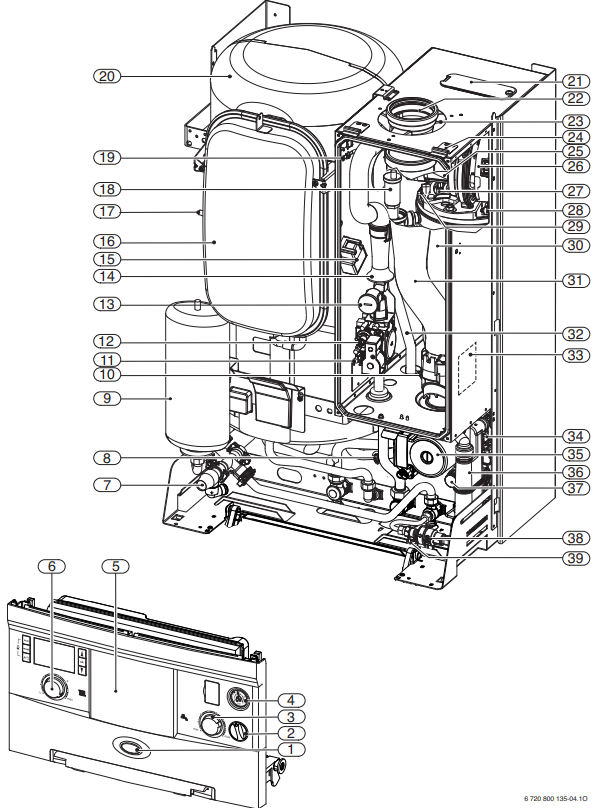

Despiece

[1] Lámpara para el funcionamiento del quemador/averías
[2] Interruptor de conexión y desconexión
[3] Regulador de temperatura del agua caliente
[4] Manómetro
[5] Aquí se puede montar un regulador guiado por las condiciones
climáticas o un temporizador (accesorios)
[6] Regulador de la temperatura de impulsión
[7] Válvula de seguridad (circuito de agua sanitaria)
[8] Sonda NTC de temperatura de retorno de acumulación
[9] Vaso de expansión (agua caliente) (accesorio)
[10] Limitador de la temperatura de gases
[11] Pieza de conexión de medición para presión de flujo de toma de
gas
[12] Tornillos de ajuste cantidad de gas mín.
[13 ] Tornillo de ajuste cantidad de gas máx.
[14] Tubo de aspiración
[15] Transformador de encendido
[16] Vaso de expansión (calefacción)
[17] Válvula para llenado de nitrógeno
[18] Purgador automático
[19] Presión de mando soportes medición
[20] Acumulador de agua caliente
[21] Abertura de inspección
[22] Tubo de gas de escape
[23] Aspiración de aire de combustión
[24] Abrazadera
[25] Máquina de mezcla con protección de corriente de retorno de gas
de escape (membrana)
[26] Ventilador
[27] Conjunto de electrodos
[28] Limitador de temperatura bloque térmico
[29] Sonda de temperatura de impulsión
[30] Intercambiador
[31] Tubo de gas de escape
[32] Impulsión de la calefacción
[33] Placa de características
[34] Válvula de 3 vías
[35] Bomba de calefacción
[36] Sifón de condensado
[37] Válvula de seguridad (circuito de calefacción)
[38] Válvula de corte
[39] Placa de características
