Codigo Calderas

JUNKERS Cerapur

caldera junkers cerapur

Modelos : ZWBC 24-2.. | ZWBC 28-2C…

Guía de contenidos

Códigos de fallo / avería

ERRORANOMALIASOLUCIÓN
A1Bomba de calefacción electrónica ha funcionado en seco Comprobar la presión de llenado y, en caso necesario, rellenar agua de calefacción y purgar
A7 Sonda de temperatura de agua caliente defectuosa Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión
A8 Comunicación interrumpida Comprobar el cable de unión del usuario del BUS
b1 No se detectó el conector codificado Conectar correctamente el conector de codificación, medirlo y sustituirlo, si procede.
b2 Error interno de datos Véanse las instrucciones de servicio para del técnico especialista
b3 Error interno de datos Véanse las instrucciones de servicio para del técnico especialista.
C6 El ventilador no funciona. Comprobar el cable del ventilador, el enchufe y el ventilador. En caso necesario cambiarlos
CC No se detecta la sonda de temperatura exteriorComprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones
d3 El controlador externo se ha activado El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0
d5 Sonda de temperatura de impulsión externa defectuosa (depósito de equilibrado hidráulico).
La sonda de la temperatura de impulsión se ha detectado como usuario de BUS y cambiado.
Comprobar posibles interrupciones o cortocircuitos en la sonda de temperatura y el cable de conexión y sustituirlos en caso necesario.
Comprobar que únicamente hay un sensor de temperatura conectado, en caso contrario retirar el segundo sensor de temperatura. Restablecer el sistema electrónico a los ajustes de fábrica ( función de servicio 8.E), restablecer IPM 1 o IPM 2 a los ajustes de fábrica y realizar la configuración de sistema automática del regulador de la calefacción,
E2 Sonda de temperatura de la ida defectuosa Controlar la sonda de temperatura y el cable de conexión.
E9 – El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado
– Controlador de presión diferencial no abre con ventilador desconectado.
– Comprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico. En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados.
– Comprobar controlador de presión diferencial y cableado, comprobar mangueras de conexión. Comprobar el sistema de gases, limpiar o reparar en caso necesario.
EA No se detecta llama¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas.
F0 Fallo interno Comprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire
F1 Error interno de datos Véanse las instrucciones de servicio para del técnico especialista.
F7 A pesar de encontrarse apagado, en el aparato se aprecia una llama. Comprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda
FA Tras la desconexión del gas: Se sigue detectando la llama Comprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases o.k?
Fd La tecla reset se ha pulsado por error Volver a pulsar la tecla resest

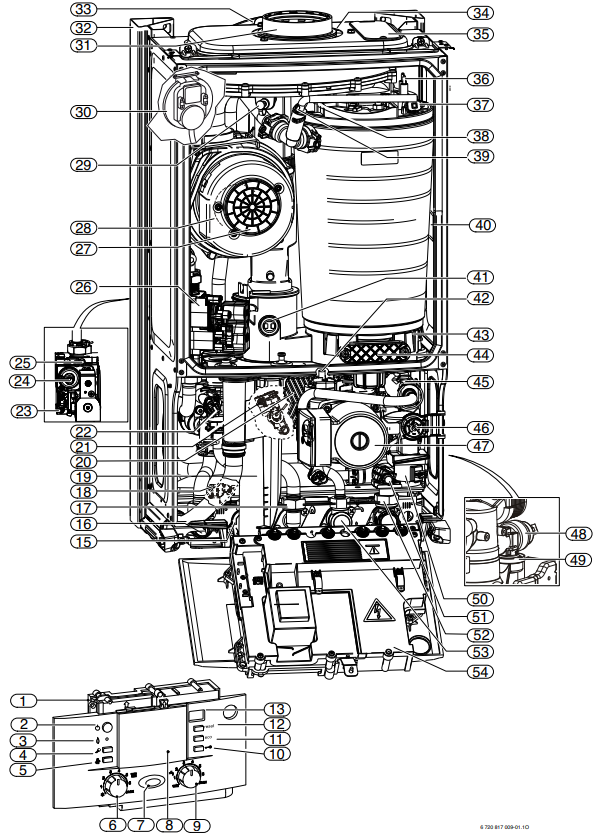

Despiece

  • [1] Heatronic 3
  • [2] Interruptor principal
  • [3] Lámpara de control de funcionamiento del quemador
  • [4] Tecla de servicio técnico
  • [5] Tecla para analizador
  • [6] Regulador de la temperatura de impulsión
  • [7] Lámpara de servicio
  • [8] Aquí se puede montar un regulador guiado por las condiciones climáticas o un temporizador (accesorios)
  • [9] Regulador de temperatura del agua caliente
  • [10] Bloqueo de teclas
  • [11] Tecla eco
  • [12] Tecla reset
  • [13] Display
  • [15] Agua caliente
  • [16] Impulsión de la calefacción
  • [17] Conexión de gas
  • [18] Llave de llenado
  • [19] Sifón de condensado con función de chorro
  • [20] Placa intercambiadora de calor
  • [21] Conexión vaso de expansión
  • [22] Sensor de temperatura de agua caliente
  • [23] Pieza de conexión de medición para presión de flujo de toma de gas
  • [24] Dispositivo de regulación del aire de combustión
  • [25] Estrangulador de gas ajustable
  • [26] Válvula de gas
  • [27] Ventilador
  • [28] Válvula de mezcla
  • [29] Presión de mando puntos de medición
  • [30] Controlador de presión diferencial
  • [31] Tubo de gas de escape
  • [32] Estructura de montaje
  • [33] Vaso de expansión
  • [34] Aspiración de aire de combustión
  • [35] Tapa de chapa
  • [36] Conjunto de electrodos
  • [37] Limitador de temperatura bloque térmico
  • [38] Sonda de temperatura de impulsión
  • [39] Purgador de aire manual adicional
  • [40] Placa de características
  • [41] Limitador de la temperatura de gases
  • [42] Purgador automático
  • [43] Depósito de condensados
  • [44] Tapa de la abertura de inspección
  • [45] Turbina
  • [46] Manómetro
  • [47] Bomba de calefacción
  • [48] Válvula de seguridad (circuito de calefacción)
  • [49] Salida de la válvula de seguridad
  • [50] Válvula de 3 vías
  • [51] Llave de vaciado
  • [52] Retorno de la calefacción
  • [53] Entrada del agua fría
  • [54] Heatronic en posición de servicio
