Códigos de fallo / avería

ERROR	ANOMALIA	CAUSA
A7	Sonda de temperatura de agua caliente defectuosa	Sonda de temperatura de agua caliente defectuosa (ZWBE) Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión
A8	Comunicación interrumpida	Comprobar el cable de unión del usuario
b1	No se detectó el conector codificado	Conectar correctamente el conector de codificación, medirlo y sustituirlo, si procede
b2	Error interno de dato	Véanse las instrucciones de servicio
b3	Error interno de dato	Véanse las instrucciones de servicio
C6	El ventilador no funciona. El presostato diferencial no cierra	Comprobar el cable del ventilador, presostato, el enchufe y el ventilador
CC	No se detecta la sonda de temperatura exterior	Comprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones
d3	El controlador externo se ha activado	El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0
d5	Sonda de temperatura de impulsión externa defectuosa (depósito de equilibrado hidráulico).	Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión.
E2	Sonda de temperatura de la ida defectuosa	Controlar la sonda de temperatura y el cable de conexión
E9	El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado	Comprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados
EA	No se detecta llama	¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas
F0	Fallo interno	Comprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire
F1	Error interno de datos	Véanse las instrucciones de servicio
F7	A pesar de encontrarse apagado, en el aparato se aprecia una llama	Comprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda
FA	Tras la desconexión del gas: Se sigue detectando la llama	Comprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases ok?
Fd	La tecla reset se ha pulsado por error	Volver a pulsar la tecla reset para rearmar

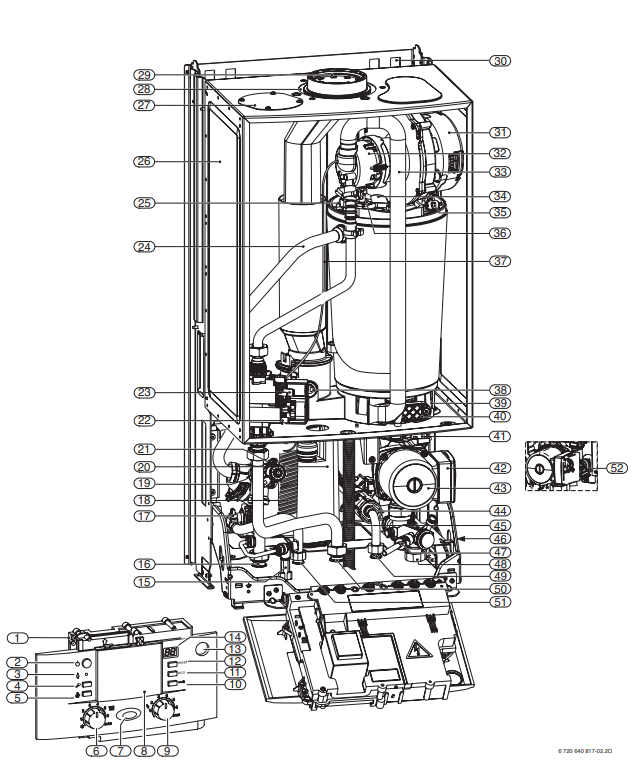

Despiece

1 Heatronic 3
2 Interruptor principal
3 Lámpara de control de funcionamiento del quemador
4 Tecla de servicio técnico
5 Tecla para analizador
6 Regulador de la temperatura de impulsión
7 Tecla reset
8 Posibilidad de montar un programador con sonda exterior o un
temporizador (accesorios)
9 Regulador de temperatura del agua caliente
10 Bloqueo de teclas
11 Tecla eco
12 Tecla reset
13 Manómetro
14 Display
15 Dispositivo de llenado
16 Impulsión de la calefacción
17 Sensor de temperatura del agua caliente
18 Intercambiador de placas
19 Válvula de 3 vías
20 Sifón de condensado
21 Motor
22 Pieza de conexión de medición para presión de flujo de toma de gas
23 Tornillos de ajuste cantidad de gas mín.
24 Impulsión de la calefacción
25 Sonda de temperatura de impulsión
26 Vaso de expansión
27 Aspiración de aire de combustión
28 Aspiración de aire de combustión
29 Tubo de gas de escape
30 Placa de sujeción
31 Ventilador
32 Válvula de mezcla
33 Tubo de aspiración
34 Visor
35 Limitador de temperatura bloque térmico
36 Conjunto de electrodos
37 Manguera para presión de mando
38 Limitador de la temperatura de gases
39 Depósito de condensados
40 Tapa de la abertura de inspección
41 Purgador automático
42 Conmutador número de revoluciones de las bombas
43 Bomba de calefacción
44 Turbina
45 Manguera de condensado
46 Placa de características
47 Llave de vaciado
48 Retorno de la calefacción
49 Entrada de agua fría
50 Gas
51 Salida del agua caliente
52 Válvula de seguridad (circuito de calefacción)
