Códigos de fallo / avería

ERROR	ANOMALIA	CAUSA
A1	Bomba de calefacción electrónica ha funcionado en seco.	Comprobar la presión de llenado y, en caso necesario, rellenar agua de calefacción y purgar.
A7	Sonda de temperatura de agua caliente defectuosa	Sonda de temperatura de agua caliente defectuosa (ZWBE) Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión
A8	Comunicación interrumpida	Comprobar el cable de unión del usuario
A9	Sonda de temperatura de agua caliente incorrectamente montada	Comprobar el lugar de montaje
Ad	Sonda de temperatura del acumulador no reconocida	El sensor de temperatura del acumulador se ha detectado como usuario de BUS y cambiado. Comprobar la sonda de temperatura del acumulador y elcable de conexión. Restablecer el Heatronic 3 a los ajustes de fábrica Restablecer IPM 1 o IPM 2 a los ajustes de fábrica y realizar la configuración de sistema automática del regulador de la calefacción
b1	No se detectó el conector codificado	Conectar correctamente el conector de codificación, medirlo y sustituirlo, si procede
b2	Error interno de dato
b3	Error interno de dato
C6	El ventilador no funciona. El presostato diferencial no cierra	Comprobar el cable del ventilador, presostato, el enchufe y el ventilador
CC	No se detecta la sonda de temperatura exterior	Comprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones
d3	El controlador externo se ha activado	El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0
d5	Sonda de temperatura de impulsión externa defectuosa	(Depósito de equilibrado hidráulico). La sonda de la temperatura de impulsión se ha detectado como usuario de BUS y cambiado. Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión. Restablecer el Heatronic 3 a los ajustes de fábrica restablecer IPM 1 o IPM 2 a los ajustes de fábrica y realizar la configuración de sistema automática del regulador de la calefacción
E2	Sonda de temperatura de la ida defectuosa	Controlar la sonda de temperatura y el cable de conexión
E9	El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado	Comprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados
EA	No se detecta llama	¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas
F0	Fallo interno	Comprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire
F1	Error interno de datos
F7	A pesar de encontrarse apagado, en el aparato se aprecia una llama	Comprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda
FA	Tras la desconexión del gas: Se sigue detectando la llama	Comprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases ok?
Fd	La tecla reset se ha pulsado por error	Volver a pulsar la tecla reset para rearmar

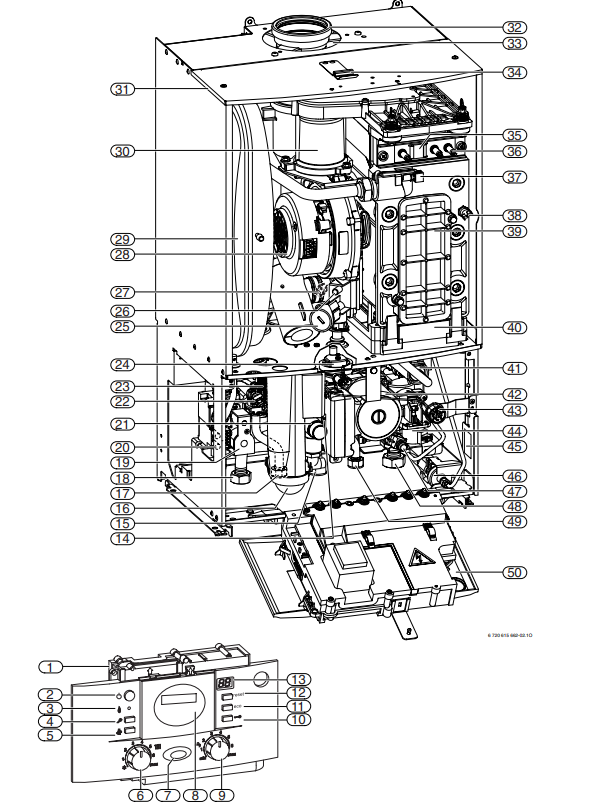

Despiece

1 Heatronic 3
2 Interruptor principal
3 Lámpara de control de funcionamiento del quemador
4 Tecla de servicio técnico
5 Tecla para analizador
6 Regulador de temperatura del agua caliente
7 Lámpara de servicio
8 Reloj digital con programador semanal DT20 para ACS y
calefacción
9 Regulador de la temperatura de impulsión
10 Bloqueo de teclas
11 Tecla eco
12 Tecla reset
13 Display
14 Conmutador número de revoluciones de las bombas
15 Conexión de gas
16 Sifón de condensado
17 Agua caliente
18 Impulsión de la calefacción
19 Válvula de gas
20 Pieza de conexión de medición para presión de flujo de
toma de gas
21 Válvula de seguridad (circuito de calefacción)
22 Sensor de temperatura de agua caliente (ZWBE)
23 Placa intercambiadora de calor (ZWBE)
24 Purgador automático
25 Estrangulador de gas ajustable
26 Presión de mando puntos de medición
27 Limitador de la temperatura de gases
28 Ventilador
29 Vaso de expansión
30 Válvula de mezcla
31 Cubierta extraíble
32 Tubo de gas de escape
33 Aspiración de aire de combustión
34 Abrazadera
35 Mirilla
36 Conjunto de electrodos
37 Sonda de temperatura de impulsión
38 Limitador de temperatura bloque térmico
39 Tapa de la abertura de inspección
40 Depósito de condensados
41 Turbina (ZWBE)
42 Bomba de calefacción
43 Manómetro
44 Válvula de 3 vías
45 Placa de características
46 Llave de llenado
47 Llave de vaciado
48 Retorno de la calefacción
49 Entrada del agua fría
50 Heatronic en posición de servicio
