Caldera de condensación de gas natural y propano ideal para climatizar una vivienda de 200 m2 y proporcionar suministro de agua a una vivienda para dos cuartos de baño. Produce agua caliente de forma instantánea y permite sus ajustes de una forma sencilla gracias a su multidisplay de gran tamaño.
Guía de contenidos
Comprar
ENVÍO GRATIS ONLINE
Documentación
Modelos: ZWBC 25-2 C… | ZWBC 30-2 C…
Códigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A7 | Sonda de temperatura de agua caliente defectuosa | Sonda de temperatura de agua caliente defectuosa (ZWBE) Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión |
| A8 | Comunicación interrumpida | Comprobar el cable de unión del usuario |
| b1 | No se detectó el conector codificado | Conectar correctamente el conector de codificación, medirlo y sustituirlo, si procede |
| b2 | Error interno de dato | Véanse las instrucciones de servicio |
| b3 | Error interno de dato | Véanse las instrucciones de servicio |
| C6 | El ventilador no funciona. El presostato diferencial no cierra | Comprobar el cable del ventilador, presostato, el enchufe y el ventilador |
| CC | No se detecta la sonda de temperatura exterior | Comprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones |
| d3 | El controlador externo se ha activado | El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0 |
| E2 | Sonda de temperatura de la ida defectuosa | Controlar la sonda de temperatura y el cable de conexión |
| E9 | El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado | Comprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados |
| EA | No se detecta llama | ¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas |
| F0 | Fallo interno | Comprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire |
| F1 | Error interno de datos | Véanse las instrucciones de servicio |
| F7 | A pesar de encontrarse apagado, en el aparato se aprecia una llama | Comprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda |
| FA | Tras la desconexión del gas: Se sigue detectando la llama | Comprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases ok? |
| Fd | La tecla reset se ha pulsado por error | Volver a pulsar la tecla reset para rearmar |

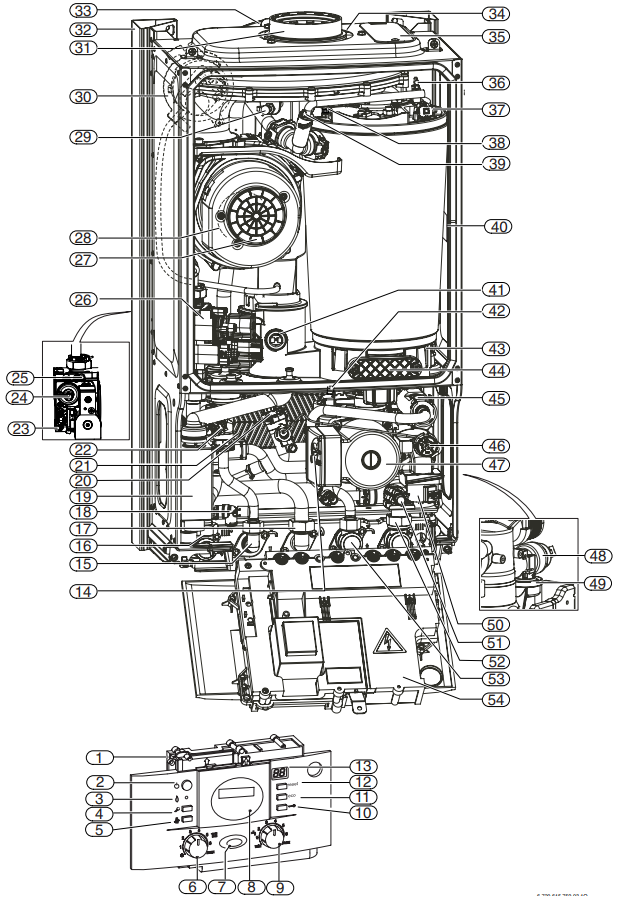

Despiece
- 1 Heatronic 3
- 2 Interruptor principal
- 3 Lámpara de control de funcionamiento del quemador
- 4 Tecla de servicio técnico
- 5 Tecla para analizador
- 6 Regulador de temperatura del agua caliente
- 7 Lámpara de servicio
- 8 Reloj digital con programador semanal DT20 para ACS y
- calefacción
- 9 Regulador de la temperatura de impulsión
- 10 Bloqueo de teclas
- 11 Tecla eco
- 12 Tecla reset
- 13 Display
- 14 Conmutador número de revoluciones de las bombas
- 15 Agua caliente
- 16 Impulsión de la calefacción
- 17 Conexión de gas
- 18 Llave de llenado
- 19 Sifón de condensado con función de chorro
- 20 Conexión vaso de expansión
- 21 Placa intercambiadora de calor
- 22 Sensor de temperatura de agua caliente
- 23 Pieza de conexión de medición para presión de flujo de
- toma de gas
- 24 Dispositivo de regulación del aire de combustión
- 25 Estrangulador de gas ajustable
- 26 Válvula de gas
- 27 Ventilador
- 28 Válvula de mezcla
- 29 Presión de mando puntos de medición
- 30 Interruptor de presión diferencial
- 31 Tubo de gas de escape
- 32 Estructura de montaje
- 33 Vaso de expansión
- 34 Aspiración de aire de combustión
- 35 Tapa de chapa
- 36 Conjunto de electrodos
- 37 Limitador de temperatura bloque térmico
- 38 Sonda de temperatura de impulsión
- 39 Purgador de aire manual adicional
- 40 Placa de características
- 41 Limitador de la temperatura de gases
- 42 Purgador automático
- 43 Depósito de condensados
- 44 Tapa de la abertura de inspección
- 45 Turbina
- 46 Manómetro
- 47 Bomba de calefacción
- 48 Válvula de seguridad (circuito de calefacción)
- 49 Salida de la válvula de seguridad
- 50 Válvula de 3 vías
- 51 Llave de vaciado
- 52 Retorno de la calefacción
- 53 Entrada del agua fría
- 54 Heatronic en posición de servicio
