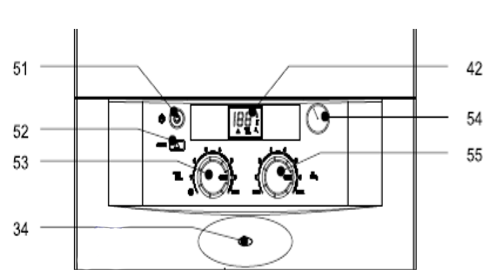

42- Lcd
34- Indicador de on si permanece encendido o indicador de avería si parpadea
Códigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| AA | Temperatura excesiva en el circuito primario (calefacción). Caudal de agua insuficiente para la potencia solicitada. Bomba parada. | -Comprobar la sonda de temperatura del circuito de primario (calefacción) -NTC. -Comprobar si el intercambiador de placas y/o el serpentín están calcificados |
| A3 | Conexiones del ventilador o del presostato defectuosas o mal efectuadas | Comprobar las conexiones |
| A7 | Sensor de temperatura NTC de agua sanitaria defectuoso | Comprobar el sensor NTC y sus conexiones |
| C1 | El presostato abre el circuito con la caldera en funcionamiento | -Quitar la suciedad o algún cuerpo extraño en la extracción de gases -Comprobar las conexiones del presostato |
| C4 | El presostato no abre el circuito en la posición de reposO | -Quitar la suciedad o algún cuerpo extraño en la extracción de gases -Comprobar las conexiones del presostato |
| C6 | El presostato no cierra el circuito | -Quitar la suciedad o algún cuerpo extraño en la extracción de gases+-Comprobar las conexiones del presostato. |
| E0 | Tensión eléctrica baja | Comprobar tensión y frecuencia de alimentación |
| E2 | Sensor de temperatura NTC de primario defectuoso | Comprobar el sensor NTC y sus conexiones |
| E9 | Sobrecalentamiento, limitador de temperatura activado | -Abrir las llaves de ida y retorno de la caldera en la plantilla -Purgar la instalación y abrir el purgador de la caldera -Sacar el aire de la bomba quitando el tornillo frontal -Comprobar el estado del limitador de temperatura |
| EA | No existe corriente de ionización | -Comprobar si la llave de gas está abierta -Comprobar la presión de gas a la entrada, la conexión a la red eléctrica, el electrodo de ignición y su cable de conexión, el electrodo de ionización y su cable de conexión |
| F0 | Error interno en la placa electrónica | -Comprobar las conexiones eléctricas y el Cableado -Sustituir la placa. |
| F7 | Señal de ionización incorrecta | -Comprobar si el electrodo de ionización y su cable de conexión están dañados -Comprobar que no hay humedad en la caja electrónica |
| FA | Error en la válvula de gas | Comprobar el cableado de la válvula de gas |
Modo Diagnostico
El modo diagnóstico permite al técnico ver los valores seleccionados para la caldera en 21parámetros. Algunos de los parámetros son de ajuste, otros solamente de lectura y los tres últimos son de prueba.
Activación del modo diagnóstico
Encender el aparato. Apretar el botón de rearme y mantenerlo apretado.
Girar el mando ACS primero al mínimo y a continuación al máximo.
El aparato queda activado en modo diagnóstico.
-Selección del parámetro
Girar el mando de calefacción
-Visor Parámetro Tipo
01 Modo ECO/Quick tap Ajuste
02 Modo solar Ajuste
03 Últimas 8 averías Lectura
04 Temperatura en el sensor de circuito primario (calefacción) Lectura
05 Temperatura seleccionada para el circuito primario (calefacción) Lectura
06 Temperatura en el sensor de circuito secundario (agua sanitaria) Lectura
07 Temperatura seleccionada para el circuito secundario (agua sanitaria) Lectura
08 No utilizado
09 Presostato Lectura
10 Limitador de temperatura Lectura
11 Detector de caudal Lectura
12 Válvula de seguridad de gas Lectura
13 Válvula de modulación de gas Lectura
14 Termostato Lectura
15 Ventilador Lectura
16 Ionización Lectura
17 Bomba Lectura
18 Válvula 3 vías Lectura
19 Test de bomba Prueba
20 Test de válvula 3 vías Prueba
21 Test del display digital Prueba
