Modelos:
WTD 27 AM E23
WTD 27 AM E31

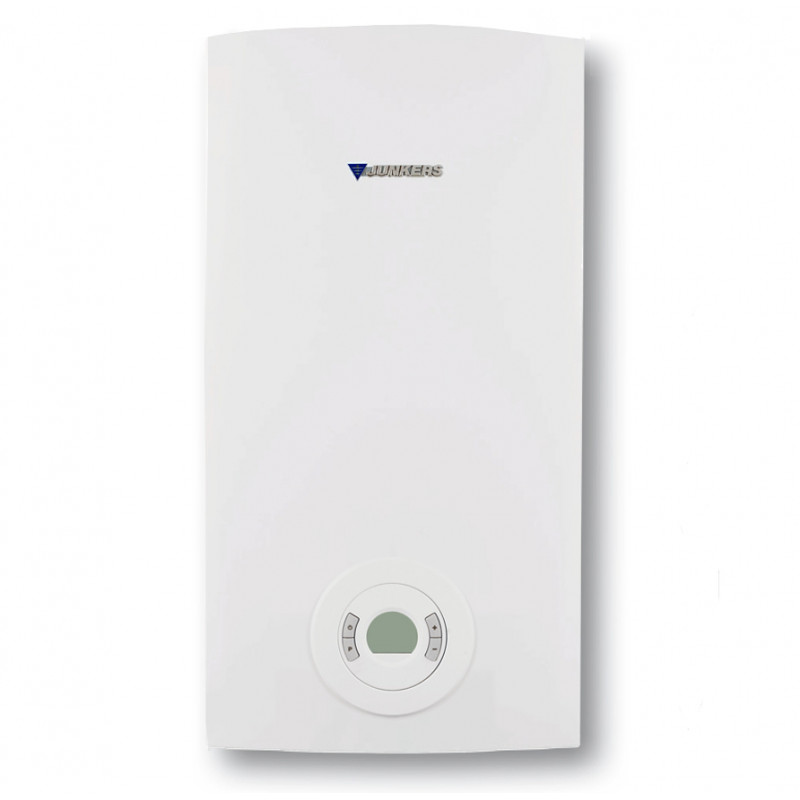

Los calentadores Celsius Pur y Celsius Next de Junkers proporcionan grandes cantidades de agua caliente de hasta 24 l/min (Celsius Next) y 27 l/min (Celsius Pur), teniendo en cuenta un diferencial de temperatura de 25ºC.
El calentador CelsiusPur, posee tecnología de condensación.
Guía de contenidos
Documentación
Códigos de fallo / avería
| CÓDIGO | CAUSA | SOLUCIÓN |
|---|---|---|
| A2 | Exceso de temperatura en el interior de la caja estanca | – Comprobar la continuidad del limitador de temperatura (normalmente cerrado). – Comprobar si hay fugas de gases de evacuación a través de las juntas de estanquidad de la caja estanca y también a través de la ventanilla de cristal para observación. – Comprobar si los conductos están dentro de las especificaciones del fabricante. Este problema puede ser causado por el largo de los conductos de evacuación/admisión de aire cuando éste no obedece a los valores permitidos, conductos con más de 3 codos, conductos bloqueados o aún por una mala combinación de conductos. – Comprobar conectores del limitador de temperatura y sus respectivas conexiones. – Desconectar la ficha de alimentación del aparato y verificar las conexiones del limitador de temperatura en la caja de mando. |
| A3 | Conexión incorrecta del empalme. Selección en P7 no está correcta. | Comprobar las conexiones del empalme y respectivas conexiones, consultar la Fig. 2,[9]. Comprobar el modo P7, capítulo 8.4. |
| A4 | Falla en el sensor de retorno de los gases de combustión – Sensor desconectado o en cortocircuito. | Comprobar las conexiones del sensor de retorno de los gases de combustión y la respectiva resistencia, Fig. 2, [13]. Sustituir el sensor de retorno de los gases de combustión. |
| A7 | Falla en el sensor de temperatura del agua caliente (NTC) a la salida del aparato (Temperatura inferior a 0 °C o superior a 98 °C). | – Comprobar las conexiones del sensor de temperatura del agua caliente. Limpiar los terminales. Si los terminales están oxidados, es necesario sustituir el sensor y los respectivos cables. – El sensor puede conectar el aparato si la temperatura del agua es inferior a 0 °C, protección contra congelación. La Garantía no cubre los daños causados por congelación. – Limpiar el filtro de agua, cualquier suciedad en los grifos y también todos los filtros de la instalación. – En regiones en las que el agua es muy calcárea, es necesario efectuar una limpieza (descalcificación) periódica del aparato. |
| A9 | El sensor de temperatura del agua caliente (NTC) no consigue medir la temperatura del agua caliente seleccionada. | – Comprobar la correcta posición y fijación del sensor al tubo de agua caliente. Limpiar el filtro de agua y cualquier suciedad de los grifos y también todos los filtros de la instalación. – Comprobar si los conductos respetan las especificaciones del fabricante (consultar el manual de accesorios de evacuación). Esta falla puede ser causada por hallarse el largo de los ductos de evacuación/admisión fuera de los valores permitidos, por existir conductos con más de 3 codos, conductos bloqueados o aún por existir una incorrecta combinación de los conductos. – Comprobar la presión del gas. Una baja presión de gas puede impedir que el aparato alcance la temperatura deseada. – Comprobar si la tensión de alimentación eléctrica es la correcta. – Caja de mando con posible defecto, contactar asistencia técnica. – Asegurarse de que el sensor de temperatura del agua caliente está correctamente colocado en el tubo de agua caliente. No fijar el sensor en las curvas del tubo evitando así lecturas erradas. |
| C6 | Baja rotación del ventilador primario. | – Desconectar el cable de alimentación. Comprobar las conexiones eléctricas situadas detrás del ventilador primario y los dos conectores de la caja de mando. – Comprobar si la tensión de alimentación eléctrica es la correcta. – Comprobar si los conductos de evacuación respetan las especificaciones del fabricante (consultar el manual de accesorios de evacuación). Esta falla puede ser causada por hallarse el largo de los conductos de evacuación/admisión fuera de los valores permitidos, por existir conductos con más de 3 codos, conductos bloqueados o aún por existir una incorrecta combinación de los conductos. – Contaminación de gases de combustión entre la admisión y la evacuación puede provocar una alteración de la velocidad de rotación del ventilador. – Comprobar la presión del gas. Una baja presión de gas puede causar una reducción de la velocidad del ventilador a fin de que el aparato consiga alcanzar la temperatura deseada. – Caja de mando con posible defecto, contactar asistencia técnica. |
| C7 | Ausencia de señal en el sensor de velocidad de rotación del ventilador primario. | – Desconectar el cable de alimentación. Comprobar las conexiones eléctricas situadas detrás del ventilador primario y los dos conectores de la caja de mando. – Comprobar si la tensión de alimentación eléctrica es la correcta. – El ventilador primario o la caja de mando con posible defecto, contactar asistencia técnica. |
| CA | Caudal de agua superior al valor máximo especificado. (Caudal de agua 37 l/min.). | – Desconectar el cable de alimentación. Comprobar las conexiones eléctricas de la válvula de agua y los dos conectores en la caja de mando. – Exceso de presión y caudal de agua. Certificarse de que la presión del agua es inferior a 10 bar. y que el caudal de agua es inferior a 37 litros por minuto. |
| E0 | Falla en el software/hardware. | – Desconectar el cable de alimentación. Comprobar las conexiones eléctricas y la conexión a tierra en la caja de mando así como también la conexión a tierra en el chasis del aparato. – Introduciendo una combinación errada de instrucciones en la caja de mando puede causar un error en los microprocesadores. En este caso el código de error no deberá producirse más de una o dos veces. Desconectar y volver a conectar el aparato e intentar efectuar el rearme /reiniciación del aparato, usar la tecla ( ) para retirar los códigos de error. – Caja de mando con posible defecto, contactar asistencia técnica |
| E1 | El sensor de temperatura de agua caliente NTC detectó en la salida del aparato una temperatura elevada del agua caliente. (Temperatura > 85°C) | – Comprobar la correcta posición y fijación del sensor al tubo de agua caliente. – Comprobar las conexiones eléctricas y los conectores del sensor de temperatura de agua caliente. Limpiar los terminales. Si éstos están oxidados, sustituir el sensor y los respectivos cables. Comprobar la resistencia (consultar la Fig. 3, [2]). – Limpiar el filtro de agua y cualquier suciedad de los grifos y también todos los filtros de la instalación. – En regiones en las que el agua es muy calcárea, es necesario efectuar una limpieza (descalcificación) periódica del aparato |
| E2 | Falla en el sensor de la temperatura de entrada NTC del agua. | – Comprobar el conector de los cables eléctricos situados en el tope de la válvula de agua. – El sensor puede conectar el aparato si la temperatura del agua es inferior a 0 °C, protección contra congelación. La Garantía no cubre los daños causados por congelación |
| E3 | Sensor de temperatura de gases de combustión – El quemador desconecta y el aparato se bloquea si la temperatura excede los 90 °C. | Reducir la potencia máxima. Reducir la temperatura del agua caliente. Reducir y limpiar la cámara de combustión. Reducir y limpiar la unidad de condensación. |
| E4 | El sensor de retorno de los gases de combustión detectó una temperatura superior a 140°C. El quemador se desconecta y el aparato bloquea. | – Comprobar si existe obstrucción en los conductos de admisión de aire y de evacuación de gases de combustión. – Comprobar si las conexiones del ventilador secundario están desconectadas. – Comprobar si los conductos de evacuación respetan las especificaciones del fabricante (consultar el manual de accesorios de evacuación/admisión). Esta falla puede ser causada por hallarse el largo de los conductos de evacuación/admisión fuera de los valores permitidos, por existir conductos con más de 3 codos, conductos bloqueados o aún por existir una incorrecta combinación de los conductos. – Comprobar la resistencia. |
| E9 | El limitador de temperatura detectó una temperatura superior a 104°C (dejar enfriar el aparato antes de efectuar cualquier intervención). | – Desconectar el cable de alimentación y revisar las conexiones eléctricas del limitador de temperatura (parte superior derecha de la cámara de combustión), y también los dos conectores de la caja de mando, (consultar Fig. 2). – Comprobar las conexiones eléctricas y los conectores del limitador de temperatura. Limpiar los terminales. Si éstos están oxidados, deberá sustituir el sensor y los respectivos cables. – Comprobar si los conductos de evacuación respetan las especificaciones del fabricante (consultar el manual de accesorios de evacuación/admisión). Esta falla puede ser causada por hallarse el largo de los conductos de evacuación/admisión fuera de los valores permitidos, por existir conductos con más de 3 codos, conductos bloqueados o aún por existir una incorrecta combinación de los conductos. – Limpiar el filtro de agua y cualquier suciedad de los grifos y también todos los filtros de la instalación. – En regiones en las que el agua es muy calcárea, es necesario efectuar una limpieza (descalcificación) periódica del aparato. – Desconectar el cable de alimentación del aparato. Abrir un grifo de agua caliente durante algunos minutos para permitir el paso del agua fría por la cámara de combustión. Cerrar el grifo del agua fría desconectar los cables eléctricos. Utilizar el multimetro para comprobar la continuidad del limitador de temperatura (normalmente cerrado). Sustituir el limitador de temperatura caso esté averiado. |
| EA | Existe chispa pero el quemador no inflama. | – Comprobar si todos los grifos de gas están abiertos. – Comprobar el tipo de gas. – Comprobar la presión de gas. – Retirar el código de error y abrir un grifo de agua caliente para “obligar” el aparato a purgar el aire de la instalación. Puede ser necesario abrir y cerrar varias veces el grifo del agua caliente. Si el aparato sigue indicando el código de error “EA” es necesaria la intervención de un técnico cualificado. – Comprobar si los tres cables de la unidad de ignición, situados en la parte inferior de la cámara de combustión, están correctamente conectados. – Verificar si los conductos de evacuación/admisión respetan las especificaciones del fabricante. Conductos que no respeten las especificaciones pueden originar fallas. – Comprobar si fue efectuado el correcto ajuste de la velocidad del ventilador para la potencia mínima. Consultar el capítulo 8.6. – Comprobar a través de la ventanilla de observación de la caja estanca, si después de la abertura del grifo de agua caliente, el quemador se enciende y mantiene una llama azul estable. Si la llama es inestable o posee un color amarillo, confirmar los valores de CO2. |
| EC | Falla en la ionización durante el funcionamiento del aparato. | – Comprobar el tipo de gas. – Comprobar la presión del gas – Comprobar si los tres cables de la unidad de ignición que se hallan en la parte inferior de la cámara de combustión, están correctamente conectados. – Comprobar si los conductos de evacuación/admisión respetan las especificaciones del fabricante. Conductos que no respeten esas especificaciones pueden provocar llama baja e inestable. – Comprobar si fue efectuado el correcto ajuste de la velocidad del ventilador para la potencia mínima. Consultar el capítulo 8.6. – Comprobar y ajustar los valores de CO2 |
| F7 | Error de ionización con el aparato en standby. | – Conexión del sensor de ionización suelta. Comprobar si el cable eléctrico más delgado que va de la caja de mando al sensor de ionización localizado en la parte inferior de la caja estanca está bien seguro. – Sensor de ionización o caja de mando averiada. Contactar asistencia técnica. |
| FA | Error de fuga de gas, válvula de gas no cierra completamente | – Desconectar el cable de alimentación y comprobar las conexiones eléctricas en la válvula de gas y en los dos conectores de la caja de mando. – Abrir un grifo de agua caliente con un caudal de agua superior al caudal mínimo de activación de 1.9 l/min. Medir el voltaje en las conexiones eléctricas de la válvula de gas. Los valores deben ser: 24VDC entre la pareja izquierda de conexiones y 24VDC entre la pareja derecha de conexiones (cuando el aparato está en marcha). Si los valores medidos no son los correctos, contactar la asistencia técnica. – Válvula de gas puede tener defecto, contactar la asistencia técnica. |
Características
- Capacidad de 27 l/min.
- Clase de eficiencia energética en a.c.s.: A
- Perfil de consumo en a.c.s.: XXL
- Encendido electrónico.
- Calentador estanco de condensación
- Control termostático de la temperatura
- Preselección de temperatura de agua caliente
- Display Digital
- Compatibles con Solar
- Capacidad de trabajar en cascada hasta 12 aparatos en paralelo, 324 l/min.
- Modulación automática del caudal de agua
- Posibilidad de trabajar para aplicaciones industriales/comerciales
- Disponible para gas natural y propano

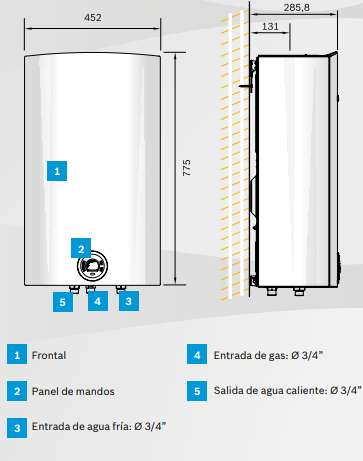

Dimensiones
Panel de mandos

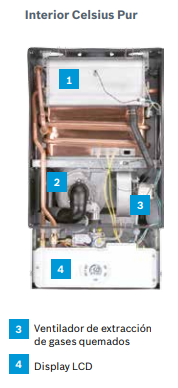

Despiece

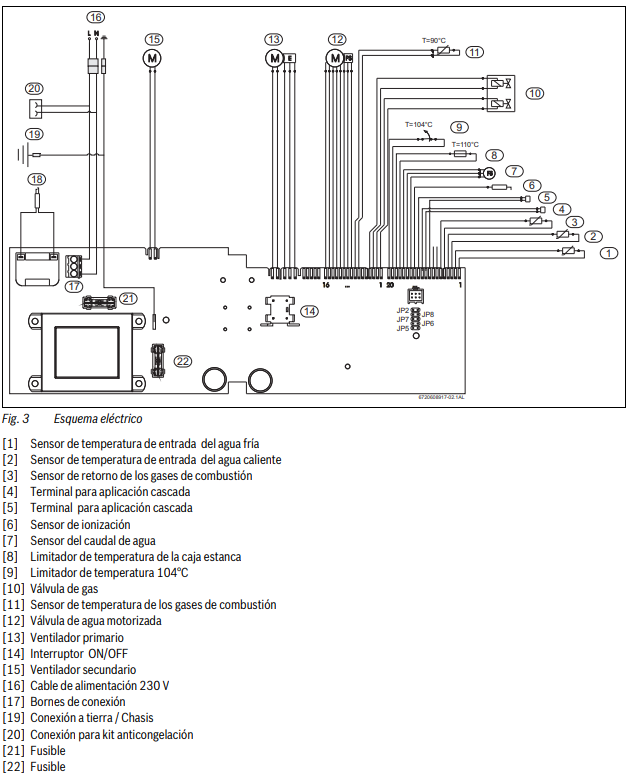

Circuito eléctrico
