Caldera mural de condensación a gas 25 y 30 kW. Mixta para calefacción y agua caliente, Rendimiento hasta el 104%, ahorro de hasta un 30% de consumo de gas, cuerpo compacto con materiales de alta fiabilidad, fácil de instalar, utilizar y mantener, compatibilidad con sistema solar, función anti-hielo y amplia gama de accesorios disponibles.
Guía de contenidos
Documentación
Códigos de fallo / averia
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| F00 | Avería: sensor de temperatura de ida | ▶Conector de la sonda de temperatura de ida no insertado/suelto ▶Sonda de temperatura de ida averiada ▶Conector múltiple no conectado/suelto ▶Interrupción en el mazo de cables |
| F01 | Interrupción de la sonda de temperatura de retorno | ▶Conector de la sonda de temperatura de retorno no insertado/suelto ▶Sonda de temperatura de retorno defectuosa ▶Conector múltiple no conectado/suelto ▶Interrupción en el mazo de cables |
| F10 | Cortocircuito: sensor de temperatura de ida | ▶Sonda de temperatura de ida averiada ▶Cortocircuito en el mazo de cables ▶Cable de la sonda de temperatura de ida defectuoso |
| F11 | Cortocircuito sonda de temperatura de retorno | ▶Sonda de temperatura de retorno defectuosa ▶Cortocircuito en el mazo de cables ▶Cable de la sonda de temperatura de retorno defectuoso |
| F12 | Cortocircuito: sonda de temperatura del acumulador | ▶Sonda NTC averiada; cortocircuito en el mazo de cables, cable/carcasa |
| F13 | Cortocircuito: sensor de temperatura del acumulador de agua caliente sanitaria | ▶Sensor de temperatura del acumulador defectuoso ▶Cortocircuito en el mazo de cables ▶Cortocircuito en el cable de unión |
| F20 | Desconexión de seguridad: temperatura de sobrecalentamiento alcanzada | ▶Sonda de temperatura de ida averiada ▶Sonda de temperatura de retorno defectuosa ▶Conexión a masa defectuosa ▶Descarga mediante cable de encendido, enchufe de encendido o electrodo de encendido |
| F22 | Desconexión de seguridad: falta de agua en la caldera | ▶Muy poca/sin agua en el producto ▶Sensor de presión de agua defectuoso ▶Interrupción en el mazo de cables ▶Cable hacia la bomba/el sensor de presión de agua suelto/no conectado/defectuoso |
| F23 | Desconexión de seguridad: variación de temperatura demasiado grande (NTC1/NTC2) | ▶Bomba bloqueada ▶Aire en el producto ▶La bomba funciona con potencia reducida ▶Conexión del sensor de temperatura de ida y de retorno intercambiada |
| F24 | Desconexión de seguridad: aumento de temperatura demasiado rápido | ▶Bomba bloqueada ▶La bomba funciona con potencia reducida ▶Aire en el producto ▶Presión de la instalación insuficiente ▶Freno de gravedad bloqueado ▶Freno de gravedad mal montado |
| F25 | Desconexión de seguridad: temperatura de humos muy alta | ▶Conector del limitador de temperatura de seguridad de gases de combustión no conectado/suelto ▶Interrupción en el mazo de cables |
| F27 | Desconexión de seguridad: error en la detección de llama | ▶Humedad en la placa de circuitos impresos ▶Placa electrónica defectuosa ▶Válvula magnética de gas inestanca |
| F28 | Encendido sin éxito al arrancar | ▶Incidencia en cualquier punto del encendido |
| F29 | pérdida de llama | ▶Incidencia en cualquier punto del encendido |
| F32 | Función de protección contra heladas del ventilador activa: las revoluciones del ventilador exceden los valores de tolerancia | ▶Conector del ventilador no conectado/suelto ▶Conector múltiple no conectado/suelto ▶Interrupción en el mazo de cables ▶Ventilador bloqueado ▶Sensor efecto Hall defectuoso ▶Fallo en la electrónica |
| F46 | Cortocircuito del sensor de agua fría | ▶Sensor de agua fría defectuoso ▶Cortocircuito en el mazo de cables |
| F49 | Fallo: eBUS corriente demasiado baja | ▶Cortocircuito en la conexión eBUS ▶Sobrecarga del eBUS ▶Diferentes polaridades en la conexión eBUS |
| F61 | Error de la válvula de control de gas | ▶Cortocircuito en el mazo de cables de la válvula de gas ▶Valvulería del gas defectuosa ▶Placa electrónica defectuosa |
| F63 | Fallo: EEPROM | ▶Placa electrónica defectuosa |
| F64 | electrónica / sonda / transformador de analógico a digital | ▶Cortocircuito en el sensor de temperatura de ida ▶Cortocircuito en el sensor de temperatura de retorno ▶Placa electrónica defectuosa |
| F65 | temperatura de la electrónica demasiado alta | ▶Electrónica sobrecalentada ▶Placa electrónica defectuosa |
| F67 | Valor devuelto por ASIC incorrecto (señal de llama) | ▶Señal de llama no plausible ▶Placa electrónica defectuosa ▶Avería en el recorrido de los gases de combustión |
| F68 | llama inestable (entrada analógica) | ▶Aire en el conducto de gas (p. ej., durante la primera puesta en marcha) ▶Presión de caudal de gas demasiado baja ▶Factor de exceso de aire erróneo ▶Recirculación de gases de combustión defectuosa ▶Conducto de desagüe de condensados obstruido |
| F70 | Código de producto no válido (DSN) | ▶Identificación del dispositivo no ajustada/ajustada incorrectamente |
| F71 | sonda de temperatura de ida/retorno | ▶El sensor de temperatura de ida registra un valor constante ▶Sensor de temperatura de ida en posición incorrecta ▶Sonda de temperatura de ida averiada |
| F72 | desviación del sensor de presión de agua/la sonda de temperatura de retorno | ▶Sonda de temperatura de ida averiada ▶Sonda de temperatura de retorno defectuosa |
| F73 | sensor de presión de agua no conectado o cortocircuitado | ▶Cortocircuito en el mazo de cables ▶Interrupción en el mazo de cables ▶Sensor de presión de agua defectuoso |
| F74 | problema eléctrico del sensor de presión de agua | ▶Cortocircuito en el mazo de cables ▶Interrupción en el mazo de cables ▶Sensor de presión de agua defectuoso |
| F75 | sensor de presión | ▶Sensor de presión de agua defectuoso ▶Bomba de calefacción interna defectuosa ▶Presión de la instalación insuficiente ▶Muy poca/sin agua en el producto. ▶Aire en el producto |
| F76 | Limitador de temperatura de seguridad en intercambiador de calor primario averiado | ▶Fusible térmico defectuoso |
| F77 | Error: condensado o humo | ▶Sin respuesta/respuesta errónea de la trampilla anti-retorno para gases de combustión ▶Trampilla anti-retorno para gases de combustión defectuosa ▶Bomba de condesados defectuosa |
| F78 | Interrupción del sensor de temperatura de salida de agua caliente sanitaria con regulación externa | ▶Sonda NTC defectuosa |
| F83 | Error fluctuación de temperatura NTC | ▶Presión de la instalación insuficiente ▶Sensor de temperatura de ida sin contacto ▶Sonda de temperatura de retorno sin contacto ▶Muy poca/sin agua en el producto. |
| F84 | Error: sonda de temperatura de ida/retorno | ▶Sensor de temperatura de ida montado incorrectamente ▶Sensor de temperatura de retorno montado incorrectamente ▶Sensor de temperatura de ida y de retorno intercambiados |
| F85 | Sensores de temperatura de ida y retorno montados incorrectamente (intercambiados) | ▶Sensor de temperatura de ida/retorno montados en la misma tubería/tubería errónea |
| F86 | Desconexión de seguridad externa | ▶Ajustes del termostato de máxima incorrectos ▶El sensor temperatura de ida mide valores divergentes ▶Válvula de conmutación de tres vías bloqueada ▶Bomba de condesados defectuosa |
| F87 | Error del electrodo de encendido | ▶Electrodo de encendido no conectado ▶Electrodo de encendido mal conectado ▶Cortocircuito en el mazo de cables |
| F88 | Error en la válvula de gas | ▶Válvula de gas no conectada ▶Válvula de gas mal conectada ▶Cortocircuito en el mazo de cables |
| F89 | Error en la bomba | ▶Bomba no conectada ▶Bomba mal conectada ▶Bomba incorrecta conectada ▶Cortocircuito en el mazo de cables |
| F91 | Cortocircuito: sonda de temperatura del acumulador | ▶Sonda NTC averiada; cortocircuito en el mazo de cables, cable/carcasa |
Características
- Ultracompacta (700 x 390 x 280 mm).
- Modo ECO. Limitación de temperatura de ACS a 50ºC.
- Intercambiador de calor de Aluminio-Silicio.
- Bloque hidráulico y sifón de recogida de condensados.
- Ecológica. Condensación, NOx clase 6.
- Rendimiento hasta 104%.
- Hasta el 30% de ahorro en el consumo del gas.
- Fácil de instalar, utilizar y mantener.
- Tecnología eBUS.
- Pantalla sencilla con símbolos y dígitos.
- Compatible con instalación solo como apoyo en la producción de agua caliente.

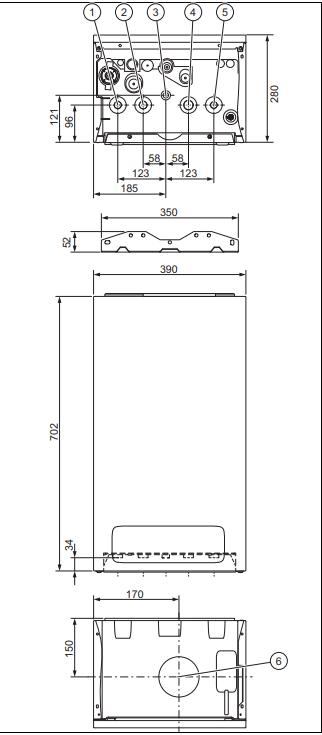

Dimensiones

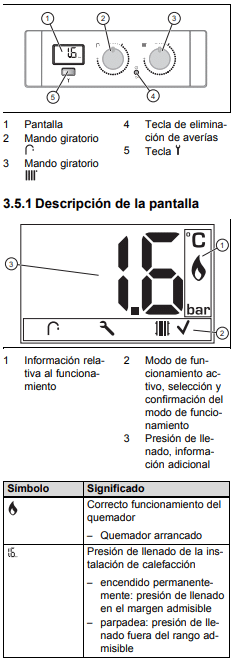

Panel de mandos

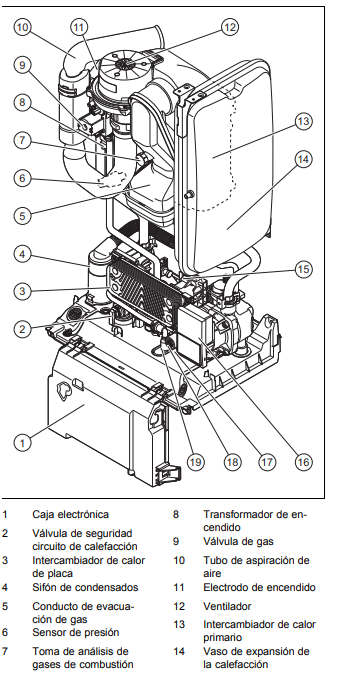

Despiece
Circuito hidráulico

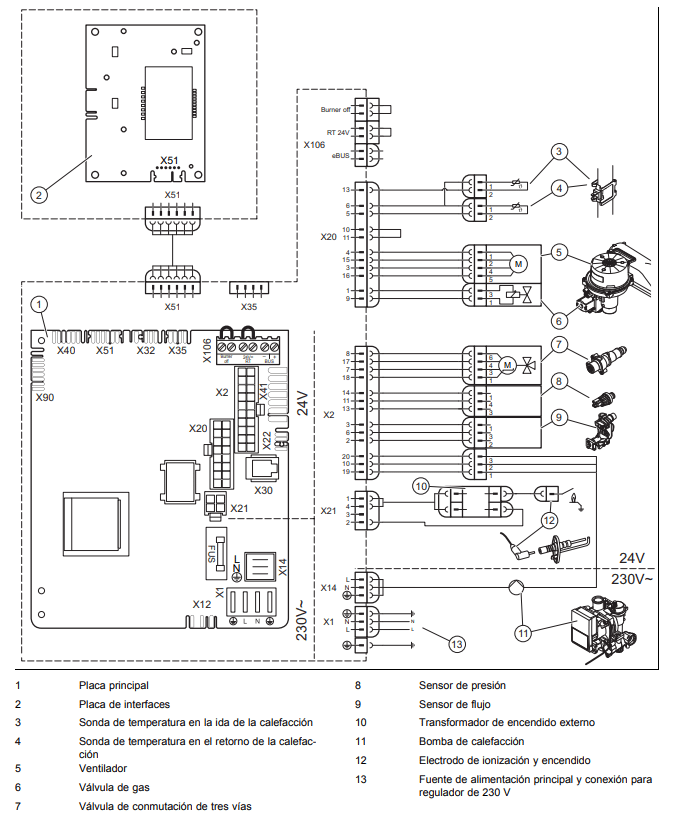

Circuito eléctrico
