Modelos: 11i, 14i
Calentador instantáneo de gas con cámara estanca
Guía de contenidos
Documentación
Códigos de fallo / avería
| VISUALIZACIÓN | TIPO ALARMA | SOLUCIONES |
|---|---|---|
| 01 | Alarma bloqueo módulo control llama Alarma avería electrónica control llama | ▶Mantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón ▶El aparato reinicia automáticamente, si la anomalía persiste solicite la intervención de un técnico cualificado |
| 02 | Alarma termostato límite | ▶Mantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón ▶El aparato reinicia automáticamente, si la anomalía persiste solicite la intervención de un técnico cualificado |
| 06 | Alarma avería sonda temperatura NTC IN-OUT | ▶Solicite la intervención de un técnico cualificado |
| 11 | Alarma llama parásita | ▶Posible electrodos mal estado, quemador, o presion de suministro gas |
| 12 | Alarma cable modulador interrumpido | ▶Mantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón ▶El aparato reinicia automáticamente, si la anomalía persiste solicite la intervención de un técnico cualificado |
| 28 | Alarma en caso de 5 rearmes consecutivos | ▶Mantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón ▶El aparato reinicia automáticamente, si la anomalía persiste solicite la intervención de un técnico cualificado |
| 37 | Alarma bajo voltaje | ▶Espere a que el calentador se restablezca por sí solo ▶Si la anomalía persiste solicite la intervención de un técnico cualificado |
| 40 | Alarma detección de frecuencia de red errónea | ▶Espere a que el calentador se restablezca por sí solo ▶Si la anomalía persiste solicite la intervención de un técnico cualificado |
| 41 | Alarma pérdida de llama más de 3 veces consecutivas | ▶Solicite la intervención de un técnico cualificado |
| 42 | Anomalía botón | ▶Se muestra cuando se mantiene pulsado el botón durante más de 30 segundos, una vez que se suelta el botón, la anomalía desaparece |
| 62 | Solicitud calibración válvula | ▶Solicite la intervención de un técnico cualificado |
| AL70 | Alarma para temperatura entrada 70°C Mostrada en la pantalla solo con la campana intermitente La visualización completa se tendrá solo en el registro de alarmas | ▶Solicite la intervención de un técnico cualificado |
| 72 | Alarma por aumento de temperatura no alcanzado | ▶Solicite la intervención de un técnico cualificado |
| 80 | Alarma error driver | ▶Solicite la intervención de un técnico cualificado |
| 81 | Alarma por problema de combustión en fase de encendido | ▶Mantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón ▶El aparato reinicia automáticamente, si la anomalía persiste solicite la intervención de un técnico cualificado |
| 82 | Bloqueo por mala combustión persistente | ▶Solicite la intervención de un técnico cualificado |
| 83 | Alarma por mala combustión | ▶Solicite la intervención de un técnico cualificado |
| AL84 | Alarma por mala combustión Visualizada por el display solo con la llama intermitente La visualización completa solo se tiene en el historial de alarma | ▶Solicite la intervención de un técnico cualificado |
| 86 | Alarma sensor de velocidad del ventilador | ▶Solicite la intervención de un técnico cualificado |
| 88 | Temperatura elevada | ▶Solicite la intervención de un técnico cualificado |
| 98 | Alarma error software | ▶Solicite la intervención de un técnico cualificado |
Características
- Cámara hermética de tiro forzado
- Encendido electrónico
- Quemador de bajas emisiones NOx
- Control de la llama por ionización
- Modulación de llama
- Máxima estabilidad de temperatura
- Alta eficiencia y bajos costes de funcionamiento
- Dimensiones reducidas
- Control contínuo de la combustión (sin presostato humos)
- Auto-diagnóstico
- Display LCD
- Baja presión de trabajo

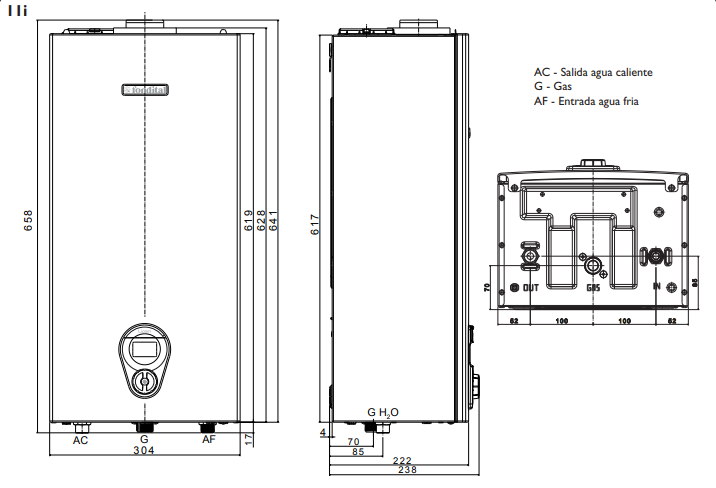

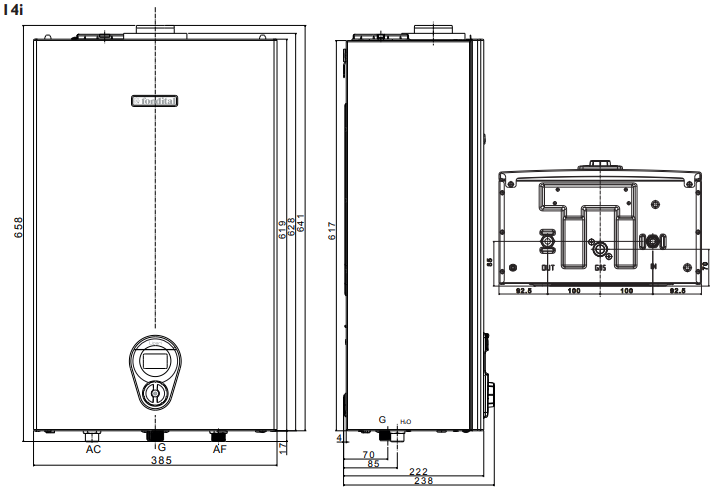

Dimensiones

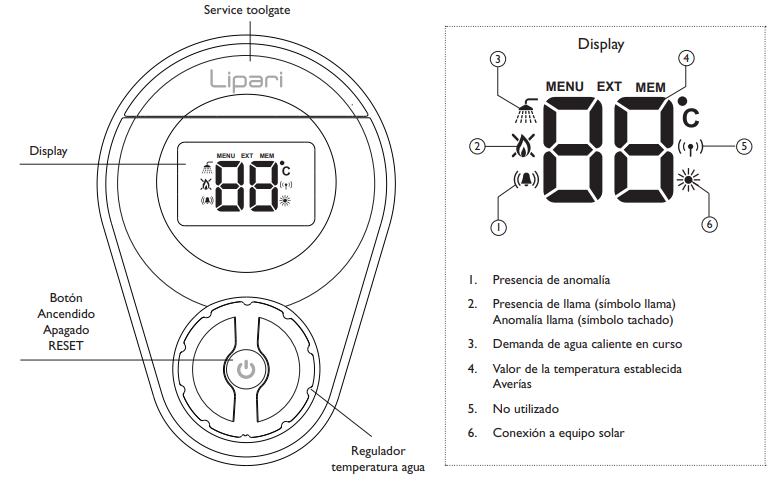

Panel de mandos

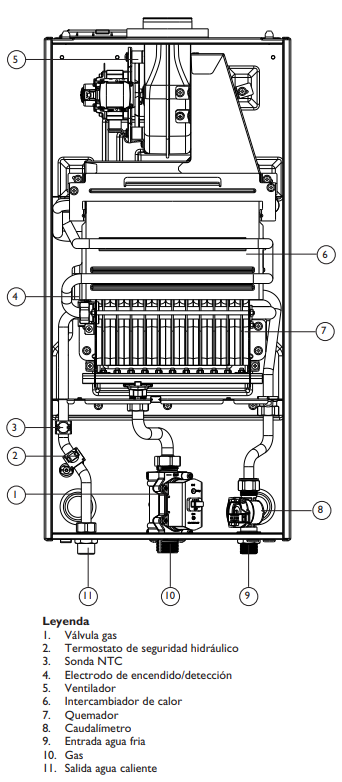

Despiece
Circuito hidráulico
Circuito eléctrico
