![caldera fondital leo](https://codigocalderas.com/wp-content/uploads/2022/04/fondital-leo.png)

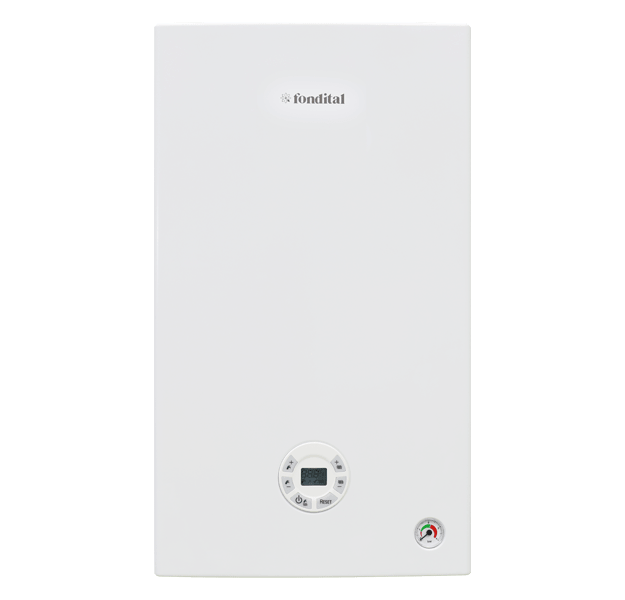

Caldera mural de condensación con producción instantánea de agua caliente sanitaria. Intercambiador de calor de acero inoxidable de alto rendimiento. Vaso de expansión calefacción de 9 litros. Compacta, solo 250 mm de profundidad. Clase 6 de emisiones de NOx. Potencia 24 kW. Clase eficiencia energética A. Tipo de gas: Gas Natural y propano.
Realizadas con componentes de alta calidad, son fabricadas en Italia respetando el medio ambiente.
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA | POSIBLE CAUSA |
---|---|---|
E01* | Caldera bloqueada por falta de llama | ▶No hay gas. ▶La válvula gas está desconectada. ▶La válvula gas está averiada. ▶La tarjeta electrónica está averiada. ▶El electrodo de encendido está roto. ▶El transformador de encendido está roto ▶La tarjeta electrónica no enciende: está averiada. ▶La tarjeta electrónica no detecta la llama: la fase y el neutro están invertidos. ▶El cable del electrodo de detección está interrumpido. ▶El electrodo de detección está roto. ▶La tarjeta electrónica no detecta la llama: está averiada. ▶El valor de la potencia de encendido es demasiado bajo. ▶La capacidad térmica al mínimo no es correcta. |
E02* | La temperatura de impulsión ha superado el valor máximo admisible. | ▶El circulador está dañado. ▶El circulador está bloqueado. |
E03* | Ha intervenido el termostato humos. | ▶Dificultad de tiro de la chimenea. ▶El conducto de escape humos/aspiración aire está obstruido ▶El termostato humos está averiado. |
E04** | La presión del agua en la instalación de calefacción es insuficiente. | ▶El equipo ha sido purgado recientemente. ▶Hay pérdidas en la instalación ▶El transductor de presión está desconectado. ▶El transductor de presión está dañado. |
E05** | Daño sensor de impulsión | ▶La sonda de ida está desconectada eléctricamente. ▶La sonda de ida está averiada. |
E06** | Daño sonda sanitario. | ▶La sonda sanitario está desconectada eléctricamente ▶La sonda sanitario está averiada. |
E15** | Daño en termistancia de retorno | ▶La sonda está desconectada. ▶La sonda está dañada. |
E23 | Avería sonda exterior (sólo con sonda exterior conectada). | ▶La sonda está desconectada ▶La sonda está dañada. |
E31** | Daño en la conexión del Mando Remoto (aparece en el display del Mando Remoto). | ▶El mando a distancia no está conectado a la placa de caldera. ▶El Mando Remoto está dañado. ▶La placa de caldera está dañada. |
E40* | Daño ventilador | ▶El ventilador está desconectado. ▶El ventilador está averiado. |
E42 | Error de configuración de la instalación hidráulica | ▶Valor incorrecto de los parámetros de programación de la placa principal. |
E44 | Avería sonda ambiente (sólo con sonda ambiente conectada). | ▶La sonda está desconectada. ▶La sonda está dañada. |
E70 | Problemas en el caudal de aire. Posible obstrucción del intercambiador de calor del lado humos | ▶El intercambiador de calor está obstruido en el lado humos. |
E77 | Problemas en la alimentación eléctrica de la placa electrónica. | ▶La red eléctrica no es estable. |
E78 | La temperatura de impulsión crece muy rápidamente. | ▶La bomba está bloqueada ▶La bomba está dañada. ▶Presencia de aire en el sistema de calefacción. |
E80 | El ∆T entre impulsión y retorno no entra en las condiciones límite. | ▶Las sondas de impulsión y/o retorno están dañadas ▶El tubo de by pass está obstruido ▶La válvula de by pass no está montada o está montada de manera errada ▶El circuito primario del intercambiador de calor está obstruido. |
E81* | La circulación del agua en la caldera no es correcta. | ▶No hay suficiente presión en la instalación. ▶El agua no circula correctamente en la instalación |
- *errores que puede restablecer el usuario manteniendo presionada la tecla RESET
- ** errores que se auto-restablecen, se resetean automáticamente cuando la anomalía es corregida
Características
- Intercambiador de calor de acero inoxidable de alto rendimiento con una única serpentina radial y mayor área de paso del agua
- Vaso de expansión de 9 litros
- Compacta, solo 250 mm de profundidad
- Fácil instalación gracias a: descarga de humos centrada, soporte para montaje en pared, posibilidad de eligir dos puntos de aspiración para la descarga doble flujo
- Termoregulación con sonda externa (opcional)
- Pantalla de control usuario LCD con diagnóstico
- Rango de modulación 1:5
- Quemador de premezcla total
- Circulador de alta eficiencia con purgador incorporado
- Parámetros programables para adaptar la caldera a la instalación y lista de las alarmas
- Intercambiador sanitario de placas en acero inoxidable
- By-pass automático

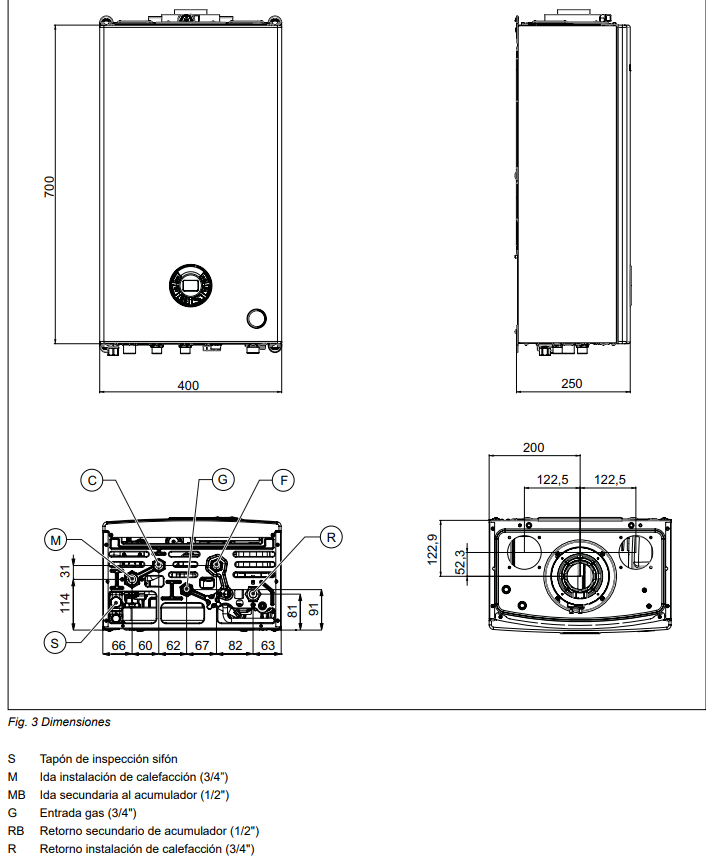

Dimensiones
![](https://codigocalderas.com/wp-content/uploads/2022/04/510da4c084cb76755b64b1b6854049f7.png)

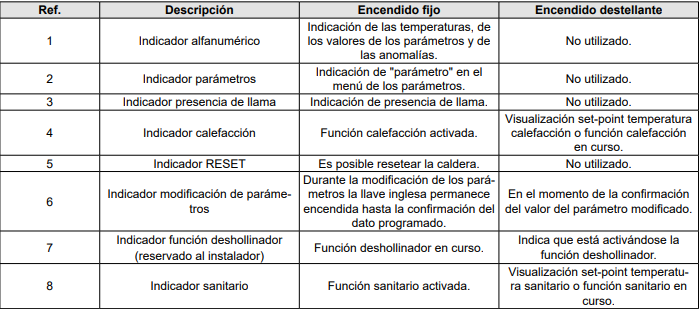

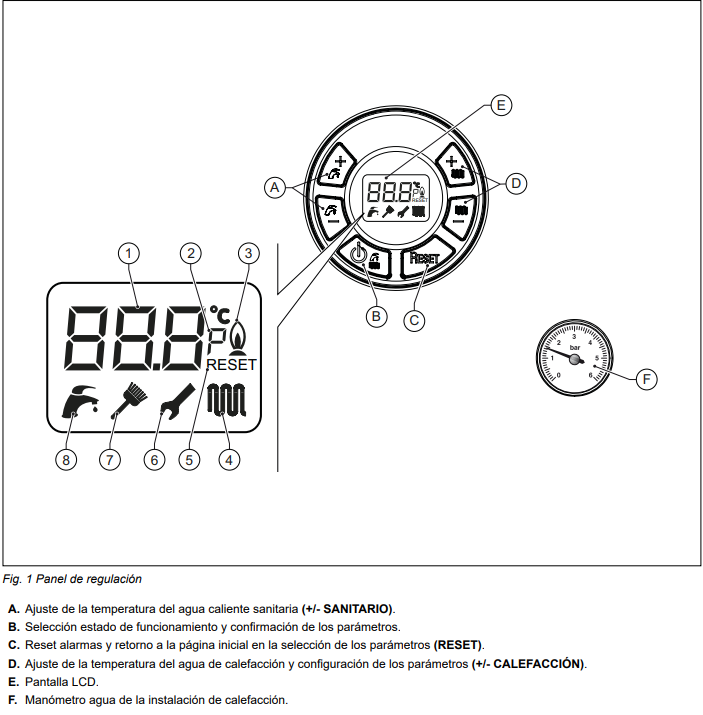

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/52986f1d4e89f1bbc2c1b7cda4aa0595.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/19cc9a8a5f30bdafadf4cd127b1ea5ee.png)

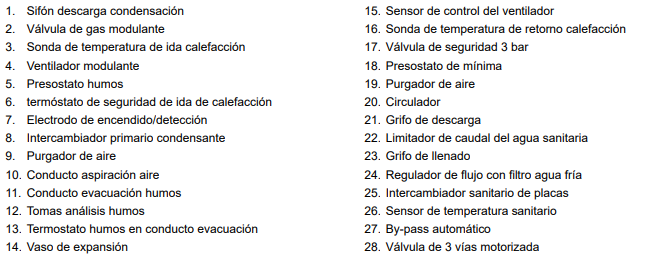

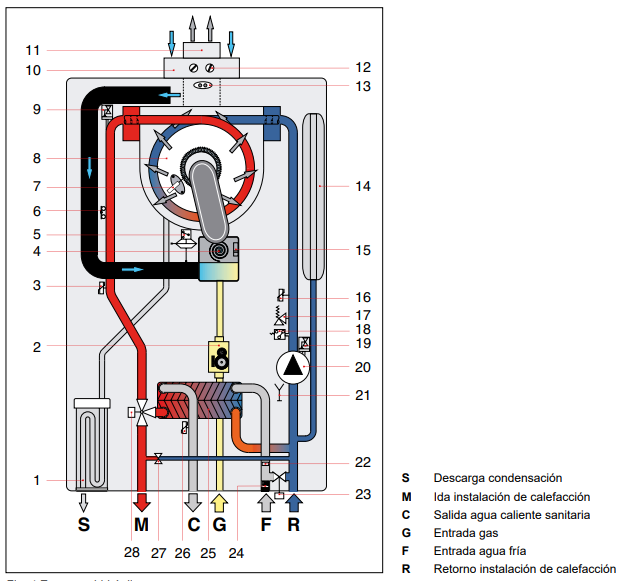

Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/9b525661390aa5a9de3e30a5e65ee832.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/08643f0a33e8b6952350517b8cbb533e.png)

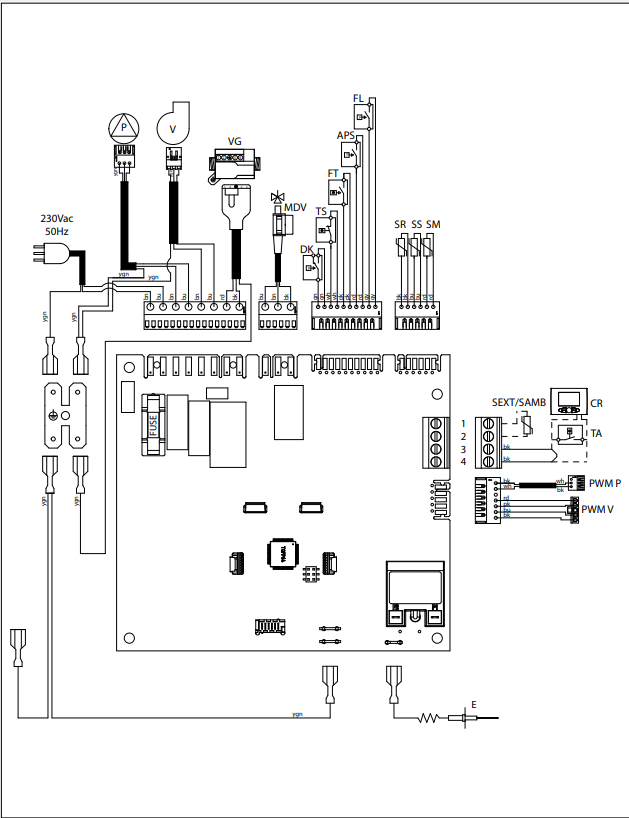

Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/fd104f5eb2e8755210298e73a9e64962.png)
