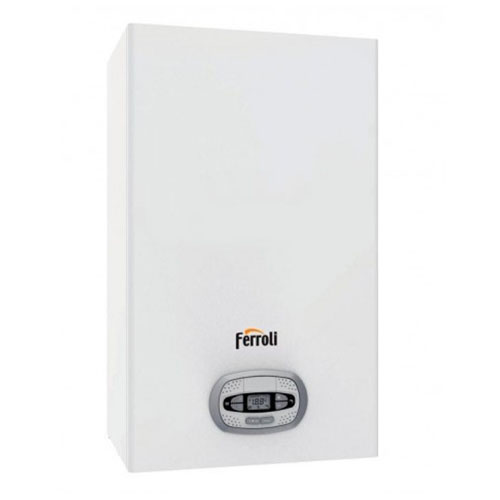

BLUEHELIX TECH RRT es un generador térmico dotado de intercambiador de acero inoxidable con producción de agua caliente sanitaria integrada, de alto rendimiento y bajas emisiones, con sistema de premezcla y condensación, alimentado con gas natural o GLP y equipado con un sistema de control con microprocesador.
El aparato es de cámara estanca y se puede instalar en el interior o en el exterior, en un lugar parcialmente protegido (según la norma EN 15502) con temperaturas no inferiores a –5 °C (–15 °C con kit antihielo opcional).
Las calderas BlueHelix Tech RTT destacan a su vez por su reducido tamaño. Una pequeña caldera que es capaz de entregar 14 Litros de ACS. Monta un display digital para el manejo de la caldera que facilita su uso y configuración.
Con la Ferroli Bluehelix Tech RRT 24 C tenemos una de las calderas más silenciosas del mercado, con tan solo 40dB en régimen de funcionamiento. Es difícil diferenciar cuando la caldera está trabajando guiándose por el oído.
Documentación
Codigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A01 | El quemador no se enciende | ▶Falta de gas,Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos ▶Anomalía del electrodo de detección o de encendido ▶Controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones ▶Válvula del gas estropeada, Controlar la válvula del gas y cambiarla si es necesario ▶Potencia de encendido demasiado baja. Regular la potencia de encendido |
| A02 | Señal de llama presente con quemador apagado | ▶Anomalía del electrodo Controlar el cableado del electrodo de ionización ▶Anomalía de la tarjeta Controlar la tarjeta |
| A03 | Actuación de la protección contra sobretemperatura | ▶Sensor de la calefacción dañado, controlar la posición y el funcionamiento del sensor de calefacción ▶No circula agua en la instalación,controlar la bomba de circulación ▶Aire en la instalación ,purgar la instalación |
| A04 | Actuación del dispositivo de seguridad conducto salida de humos | ▶Anomalía F07 generada 3 veces en las últimas 24 horas ▶Ver anomalía F07 |
| A05 | Actuación de la protección del ventilador | ▶Anomalía F15 generada 1 hora consecutiva |
| A06 | No hay llama tras la fase de encendido (6 veces en 4min) | ▶Fallo del electrodo de ionización ▶Controlar la posición del electrodo de ionización y sustituirlo si hace falta ▶Llama inestable ▶Controlar el quemador ▶Anomalía offset válvula del gas, controlar calibración offset a la potencia mínima ▶Conductos de aire y humos obstruidos ▶Desatascar la chimenea, los conductos de salida de humos y entrada de aire, y los terminales ▶Sifón obstruido ▶Controlar el sifón y sustituirlo si hace falta |
| A23 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A24 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F07 | Alta temperatura de los humos | ▶Chimenea parcialmente obstruida o insuficiente ▶Controlar la eficiencia de la chimenea, de los conductos de salida de humos y del terminal de salida ▶Posición del sensor de humos ▶Controlar la posición y el funcionamiento del sensor de humos |
| F10 | Anomalía del sensor de ida 1 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F11 | Anomalía del sensor de retorno | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F12 | Anomalía del sensor del agua sanitaria | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F13 | Anomalía del sensor de humos | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F14 | Anomalía del sensor de ida 2 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F15 | Anomalía del ventilador | ▶Falta tensión ▶Señal taquimétrica interrumpida ▶Ventilador averiado ▶Verificar el cableado del conector de 3 polos ▶Verificar el cableado del conector de 5 polos ▶Controlar el ventilador |
| F20 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F21 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F34 | Tensión de alimentación inferior a 170 V | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F35 | Frecuencia de red anómala | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F37 | Presión del agua de la instalación incorrecta | ▶Presión demasiado baja Cargar la instalación ▶Sensor estropeado Controlar el sensor |
| F39 | Anomalía de la sonda externa | ▶Sonda estropeada o cableado en cortocircuito ▶Controlar el cableado o sustituir el sensor ▶Sonda desconectada tras activar la temperatura adaptable ▶Volver a conectar la sonda externa o desactivar la temperatura adaptable |
| F40 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F47 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A41 | Posición de los sensores Sensor de ida desconectado del tubo | ▶Controlar la posición y el funcionamiento del sensor de calefacción |
| A42 | Anomalía del sensor de calefacción | ▶Sensor averiado- Cambiar el sensor |
| F42 | Anomalía del sensor de calefacción | ▶Sensor estropeado Sustituir el sensor |
| F43 | Actuación de la protección del intercambiador | ▶No circula agua en la instalación- Controlar la bomba ▶Aire en la instalación Purgar de aire la instalación |
| A61 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A62 | No hay comunicación entre la centralita y la válvula del gas | ▶Centralita desconectada, conectar la centralita a la válvula del gas. ▶Válvula averiada,cambiar la válvula |
| A63 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A64 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A65 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| F66 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |

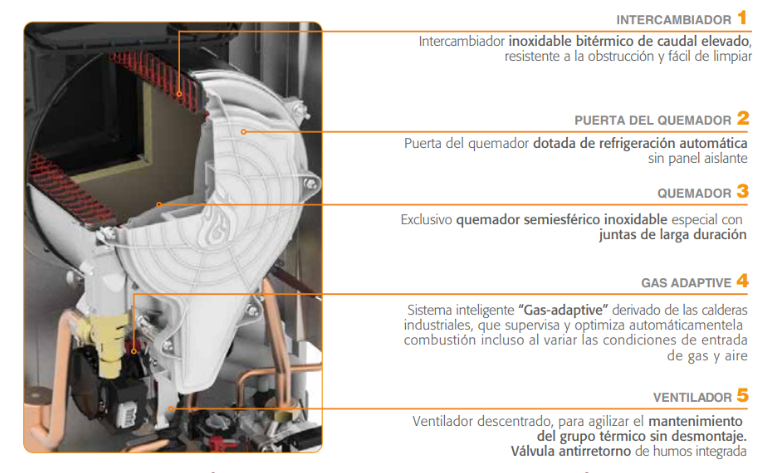

Características
MC2: Multi Combustion Control: “Gas Adaptive”
El sistema inteligente “Gas Adaptive” supervisa y optimiza automáticamente la combustión incluso al variar las condiciones de entrada de gas y aire.
M.G.R: Metano GLP Ready
Mediante una sencilla configuración, la caldera es capaz de trabajar tanto a Gas Natural como a GLP sin necesidad de utilizar kits de conversión añadidos.
Clase 6 NOx: Mínimas emisiones contaminantes
Según la EN 15502-1, la nueva caldera Bluehelix Tech RRT está clasificada como Clase 6 NOx, acorde con lo previsto por la directiva ErP del 26.09.2018 (emisiones NOx < 56mg/kWh).
Sistema de Protección de Humos:
Con válvula antirrevoco en su interior, que permite instalar la caldera directamente en sistemas colectivos en sobrepresión.
STOP AND GO: Retraso en el encendido del quemador.
Es posible retrasar el encendido del quemador activándolo solamente en caso de extracción real de agua caliente sanitaria.
ETA´s 94%: Eficiencia estacional: Alcanza una eficiencia estacional de calefacción de las más altas de su categoría: 94%.
Easy Maintenance: Aparato diseñado específicamente para facilitar la instalación y el mantenimiento.
HUMOS Ø 50 mm: Preparadas para el funcionamiento con salidas de humos de 50mm de diámetro.
Sanitario
Máximo confort sanitario certificado de 3 estrellas (EN 13203)
Easy Control: Control remoto de los parámetros de la caldera mediante cronocomando (ROMEO).
Climática
Aparato con función de regulación climática con temperatura de sistema modulante (sonda de temperatura externa opcional).
Función Solar: Aparato que puede combinarse con sistemas de precalentamiento para el agua caliente sanitaria mediante paneles solares.
Dimensiones

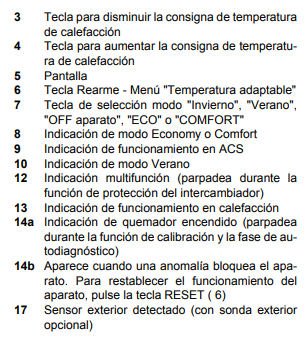

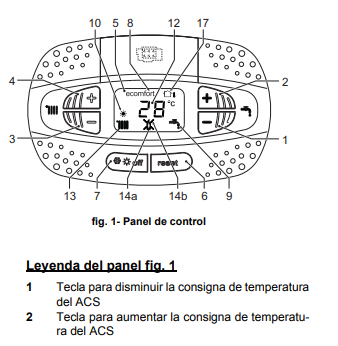

Panel de mandos
Despiece
Circuito hidráulico
Circuito eléctrico
