Caldera Ferroli Bluehelix Pro RRT Slim 32 C mixta con una potencia de 32,5 kW en calefacción y 32 Kw en agua caliente sanitaria. Clase de eficiencia calefacción / A.C.S. : A/A. 2 Años garantía total. Clase 6 Nox ERP. Caldera suministrada para gas Natural. Validas para trabajar a Gas Propano modificación de parámetros. Microacumulación. Fondo reducido. Capacidad sanitaria ∆t 25°C : 18,3 l/min
Documentación
Codigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A01 | El quemador no se enciende | ▶Falta de gas,Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos ▶Anomalía del electrodo de detección o de encendido ▶Controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones ▶Válvula del gas estropeada, Controlar la válvula del gas y cambiarla si es necesario ▶Potencia de encendido demasiado baja. Regular la potencia de encendido |
| A02 | Señal de llama presente con quemador apagado | ▶Anomalía del electrodo Controlar el cableado del electrodo de ionización ▶Anomalía de la tarjeta Controlar la tarjeta |
| A03 | Actuación de la protección contra sobretemperatura | ▶Sensor de la calefacción dañado, controlar la posición y el funcionamiento del sensor de calefacción ▶No circula agua en la instalación,controlar la bomba de circulación ▶Aire en la instalación ,purgar la instalación |
| A04 | Actuación del dispositivo de seguridad conducto salida de humos | ▶Anomalía F07 generada 3 veces en las últimas 24 horas ▶Ver anomalía F07 |
| A05 | Actuación de la protección del ventilador | ▶Anomalía F15 generada 1 hora consecutiva |
| A06 | No hay llama tras la fase de encendido (6 veces en 4min) | ▶Fallo del electrodo de ionización ▶Controlar la posición del electrodo de ionización y sustituirlo si hace falta ▶Llama inestable ▶Controlar el quemador ▶Anomalía offset válvula del gas, controlar calibración offset a la potencia mínima ▶Conductos de aire y humos obstruidos ▶Desatascar la chimenea, los conductos de salida de humos y entrada de aire, y los terminales ▶Sifón obstruido ▶Controlar el sifón y sustituirlo si hace falta |
| A23 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A24 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F07 | Alta temperatura de los humos | ▶Chimenea parcialmente obstruida o insuficiente ▶Controlar la eficiencia de la chimenea, de los conductos de salida de humos y del terminal de salida ▶Posición del sensor de humos ▶Controlar la posición y el funcionamiento del sensor de humos |
| F10 | Anomalía del sensor de ida 1 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F11 | Anomalía del sensor de retorno | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F12 | Anomalía del sensor del agua sanitaria | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F13 | Anomalía del sensor de humos | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F14 | Anomalía del sensor de ida 2 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F15 | Anomalía del ventilador | ▶Falta tensión ▶Señal taquimétrica interrumpida ▶Ventilador averiado ▶Verificar el cableado del conector de 3 polos ▶Verificar el cableado del conector de 5 polos ▶Controlar el ventilador |
| F20 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F21 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F34 | Tensión de alimentación inferior a 170 V | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F35 | Frecuencia de red anómala | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F37 | Presión del agua de la instalación incorrecta | ▶Presión demasiado baja Cargar la instalación ▶Sensor estropeado Controlar el sensor |
| F39 | Anomalía de la sonda externa | ▶Sonda estropeada o cableado en cortocircuito ▶Controlar el cableado o sustituir el sensor ▶Sonda desconectada tras activar la temperatura adaptable ▶Volver a conectar la sonda externa o desactivar la temperatura adaptable |
| F40 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F47 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A41 | Posición de los sensores Sensor de ida desconectado del tubo | ▶Controlar la posición y el funcionamiento del sensor de calefacción |
| A42 | Anomalía del sensor de calefacción | ▶Sensor averiado- Cambiar el sensor |
| F42 | Anomalía del sensor de calefacción | ▶Sensor estropeado Sustituir el sensor |
| F43 | Actuación de la protección del intercambiador | ▶No circula agua en la instalación- Controlar la bomba ▶Aire en la instalación Purgar de aire la instalación |
| A61 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A62 | No hay comunicación entre la centralita y la válvula del gas | ▶Centralita desconectada, conectar la centralita a la válvula del gas. ▶Válvula averiada,cambiar la válvula |
| A63 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A64 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A65 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| F66 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
Características
Aparato que puede combinarse con sistemas de precalentamiento para el agua caliente sanitaria mediante paneles solares.
• Caldera Ferroli Bluehelix Pro RRT Slim 32 C con intercambiador principal bitérmico de acero inoxidable de espesor reforzado, con pasos ampliados como garantía de la duración y del reducido mantenimiento, mantiene una alta eficiencia también en antiguas instalaciones con oxidaciones y suciedad.
• Función SELF CLEANING: Gracias a la forma de espiral concéntrica, el paso del agua dentro de éste produce un efecto “centrífugo” de autolimpieza de las paredes interiores que provoca la eliminación de los depósitos de cal.
• La ausencia de circuitos paralelos, tanto en la función calefacción como producción de agua caliente sanitaria, hace extremadamente fácil la limpieza del intercambiador y la eliminación de cualquier aire presente en el circuito del sistema.
• Exclusivo sistema intercambiador-quemador con puerta dotada de refrigeración automática (sin aislantes): simplifica el mantenimiento y reduce su coste gracias a un menor número de piezas sujetas a deterioro
• Producción instantánea de agua caliente sanitaria mediante el intercambiador bitérmico principal
• Tomas hidráulicas cubiertas por la carcasa de la caldera
• Amplia pantalla multifunción retroiluminada para una fácil y correcta configuración de los parámetros
• By-pass de serie
• Función Eco en el ámbito sanitario para incrementar el ahorro en el período de uso reducido de agua caliente
• Caldera de microacumulación. Confort certificado con 3 estrellas en producción de agua caliente sanitaria según la EN 13203
• Funcionamiento a temperatura modulante mediante sonda externa opcional con la Caldera Ferroli Bluehelix Pro RRT Slim 32 C.
• Circulador de calefacción modulante de bajo consumo (ErP Ready – Clase A)

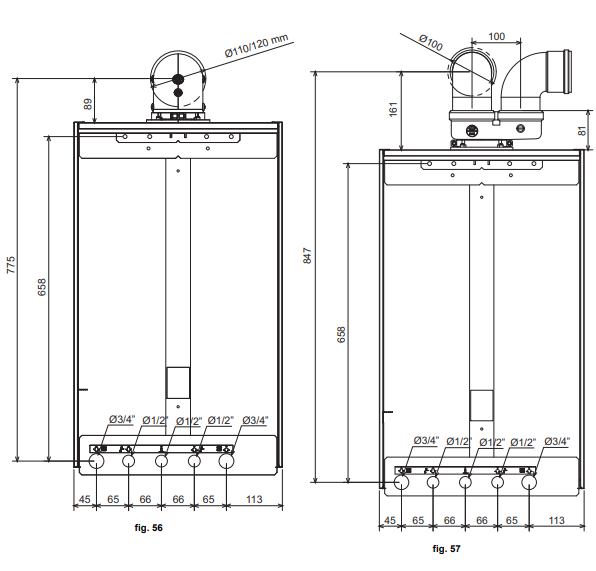

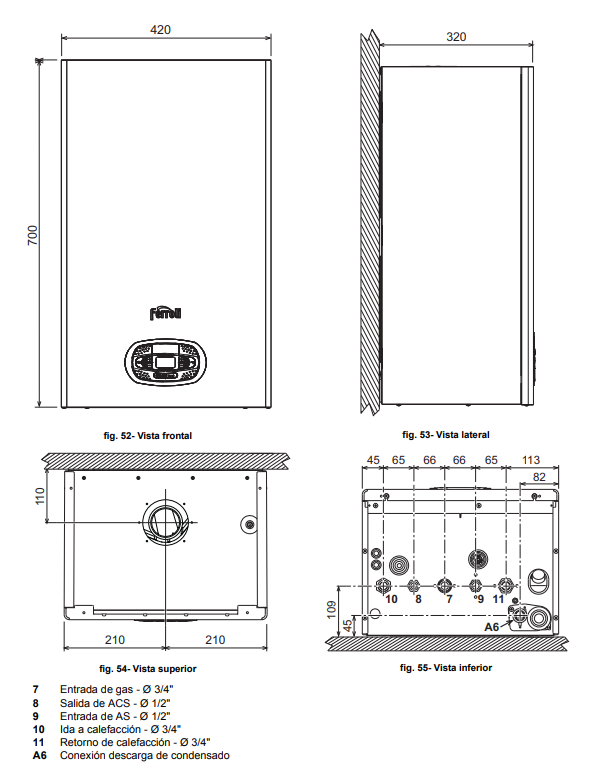

Dimensiones
Panel de mandos

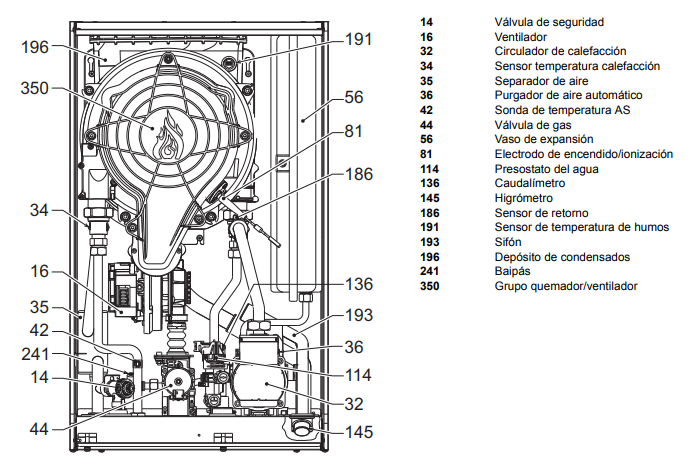

Despiece

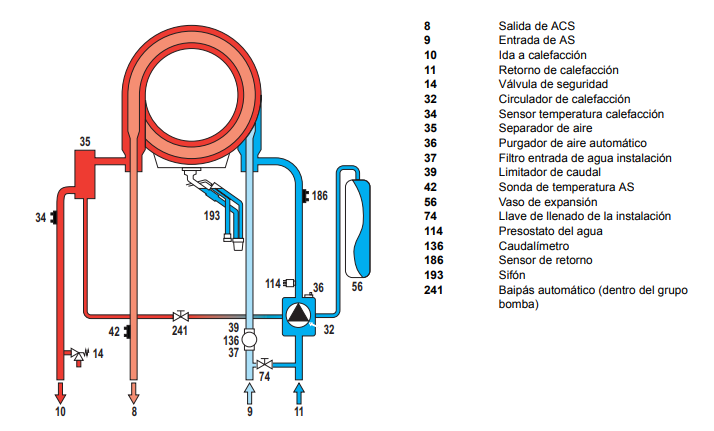

Circuito hidráulico

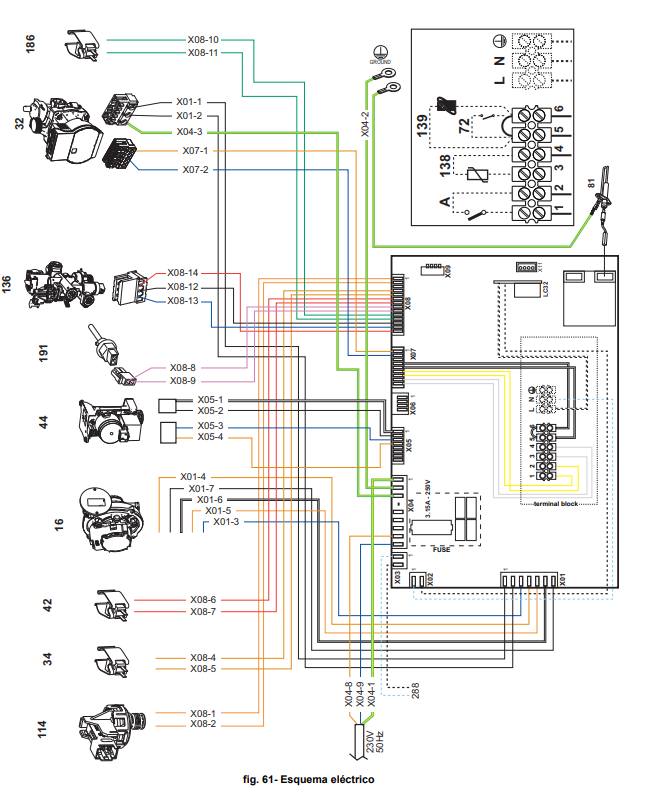

Circuito eléctrico
