La gama de calderas Ferroli Bluehelix Pro ha obtenido 4 estrellas de eficiencia energética, según la directiva 92/42 con una alta eficiencia y un bajo consumo. La Caldera de clase 5 bajo NOx es ecológica y no contaminante adaptada al nuevo RITE, es perfecta para realizar reposición en instalaciones con salida a fachada. Con este modelo de Caldera podrá ahorrar hasta un 20% de consumo en gas.
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A01 | El quemador no se enciende | ▶Falta de gas,Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos ▶Anomalía del electrodo de detección o de encendido ▶Controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones ▶Válvula del gas estropeada, Controlar la válvula del gas y cambiarla si es necesario ▶Potencia de encendido demasiado baja. Regular la potencia de encendido |
| A02 | Señal de llama presente con quemador apagado | ▶Anomalía del electrodo Controlar el cableado del electrodo de ionización ▶Anomalía de la tarjeta Controlar la tarjeta |
| A03 | Actuación de la protección contra sobretemperatura | -▶Sensor de la calefacción dañado, controlar la posición y el funcionamiento del sensor de calefacción ▶No circula agua en la instalación,controlar la bomba de circulación -▶Aire en la instalación ,purgar la instalación |
| A04 | Actuación del dispositivo de seguridad conducto salida de humos | ▶Anomalía F07 generada 3 veces en las últimas 24 horas ▶Ver anomalía F07 |
| A05 | Actuación de la protección del ventilador | ▶Anomalía F15 generada 1 hora consecutiva |
| A06 | No hay llama tras la fase de encendido (6 veces en 4min) | ▶Fallo del electrodo de ionización ▶Controlar la posición del electrodo de ionización y sustituirlo si hace falta ▶Llama inestable ▶Controlar el quemador ▶Anomalía offset válvula del gas, controlar calibración offset a la potencia mínima ▶Conductos de aire y humos obstruidos ▶Desatascar la chimenea, los conductos de salida de humos y entrada de aire, y los terminales ▶Sifón obstruido ▶Controlar el sifón y sustituirlo si hace falta |
| A23 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A24 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F07 | Alta temperatura de los humos | ▶Chimenea parcialmente obstruida o insuficiente ▶Controlar la eficiencia de la chimenea, de los conductos de salida de humos y del terminal de salida ▶Posición del sensor de humos ▶Controlar la posición y el funcionamiento del sensor de humos |
| F10 | Anomalía del sensor de ida 1 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F11 | Anomalía del sensor de retorno | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F12 | Anomalía del sensor del agua sanitaria | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F13 | Anomalía del sensor de humos | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F14 | Anomalía del sensor de ida 2 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
| F15 | Anomalía del ventilador | ▶Falta tensión ▶Señal taquimétrica interrumpida ▶Ventilador averiado ▶Verificar el cableado del conector de 3 polos ▶Verificar el cableado del conector de 5 polos ▶Controlar el ventilador |
| F20 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F21 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F34 | Tensión de alimentación inferior a 170 V | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F35 | Frecuencia de red anómala | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
| F37 | Presión del agua de la instalación incorrecta | ▶Presión demasiado baja Cargar la instalación ▶Sensor estropeado Controlar el sensor |
| F39 | Anomalía de la sonda externa | ▶Sonda estropeada o cableado en cortocircuito ▶Controlar el cableado o sustituir el sensor ▶Sonda desconectada tras activar la temperatura adaptable ▶Volver a conectar la sonda externa o desactivar la temperatura adaptable |
| F40 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| F47 | Anomalía de los parámetros de la tarjeta | ▶Parámetro de la tarjeta mal configurado |
| A41 | Posición de los sensores Sensor de ida desconectado del tubo | ▶Controlar la posición y el funcionamiento del sensor de calefacción |
| A42 | Anomalía del sensor de calefacción | ▶Sensor averiado- Cambiar el sensor |
| F42 | Anomalía del sensor de calefacción | ▶Sensor estropeado Sustituir el sensor |
| F43 | Actuación de la protección del intercambiador | ▶No circula agua en la instalación- Controlar la bomba ▶Aire en la instalación Purgar de aire la instalación |
| F52 | Anomalía del sensor de calefacción | ▶Cambiar el sensor. |
| A61 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A62 | No hay comunicación entre la centralita y la válvula del gas | ▶Centralita desconectada, conectar la centralita a la válvula del gas. ▶Válvula averiada,cambiar la válvula |
| A63 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A64 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| A65 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
| F66 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
Características
La máxima calidad garantizada
El intercambiador, quemador y los tubos internos de conexión entre la caldera y la instalación has sido fabricados en acero inoxidable, con lo que tendremos la máxima calidad total de los componentes, evitando posibles corrosiones internas por condensaciones o bien por estar trabajando en instalaciones de suelo radiante con tubo de plástico sin barrera antioxígeno ( esto suele ser bastante habitual en antiguas instalaciones que son más susceptibles a la hora de realizar la reposición de la caldera ).
Nueva función Self-cleaning
La Ferroli BlueHelix pro C cuenta con la función de Self-Cleaning que tiene una forma de espiral del paso de agua caliente sanitaria en el interior del intercambiador de calor, así que se produce un efecto centrífugo de autolimpieza, esto hace que obtengamos una menor calcificación. Así que tendremos menos mantenimientos y más sencillos. Con la integración en un solo bloque del ( intercambiador dual ) de la producción de agua caliente sanitaria, hace que la temperatura media de trabajo sea menor en la producción de agua caliente, esto provoca un mayor aprovechamiento de la condensación incluso cuando trabaja para la producción de agua caliente. Tendrás garantizado el mayor rendimiento y con los mayores ahorros.
Panel de mandos digital
En la caldera Ferroli BlueHelix pro C te informa de manera permanente sobre el funcionamiento de la caldera, te indica la presión en el circuito y la temperatura de la calefacción. Podrás cambiar de modo verano a modo invierno con tan sólo apretando una tecla, además podrás verificar los problemas resolubles. Sin necesidad de abrir la portezuela tienes la opción de saber en cada momento el estado de la misma, si el piloto del testigo está verde es que funciona perfectamente y si por el contrario es de color rojo intermitente es que existe algún problema. Ahorros del 15% al incorporar la conexión de un cronotermostato y sonda externa Ferroli.

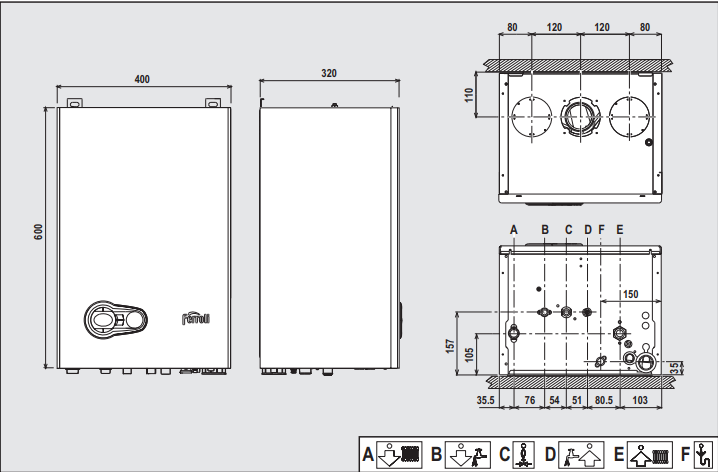

Dimensiones

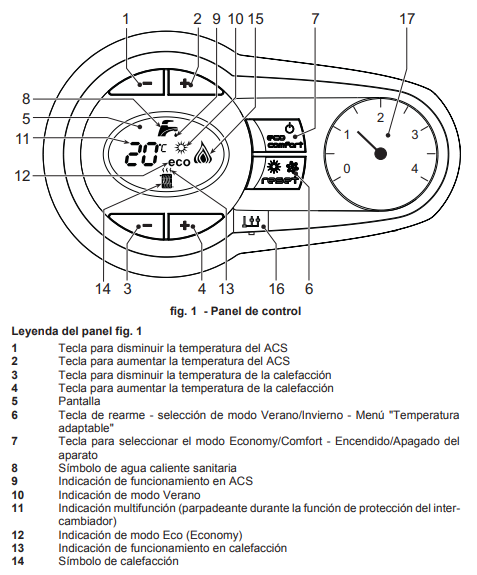

Panel de mandos

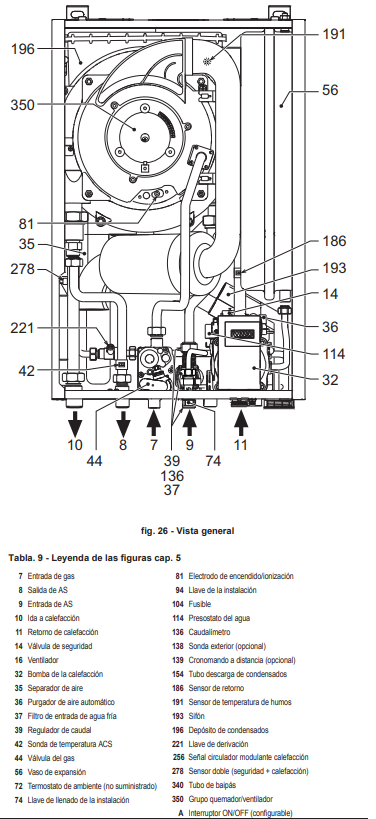

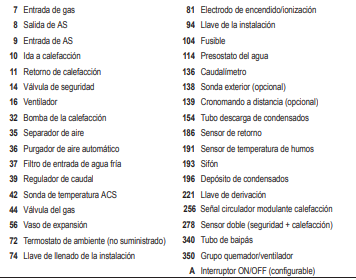

Despiece

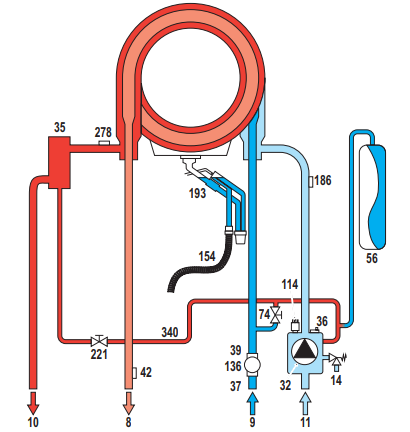

Circuito hidráulico

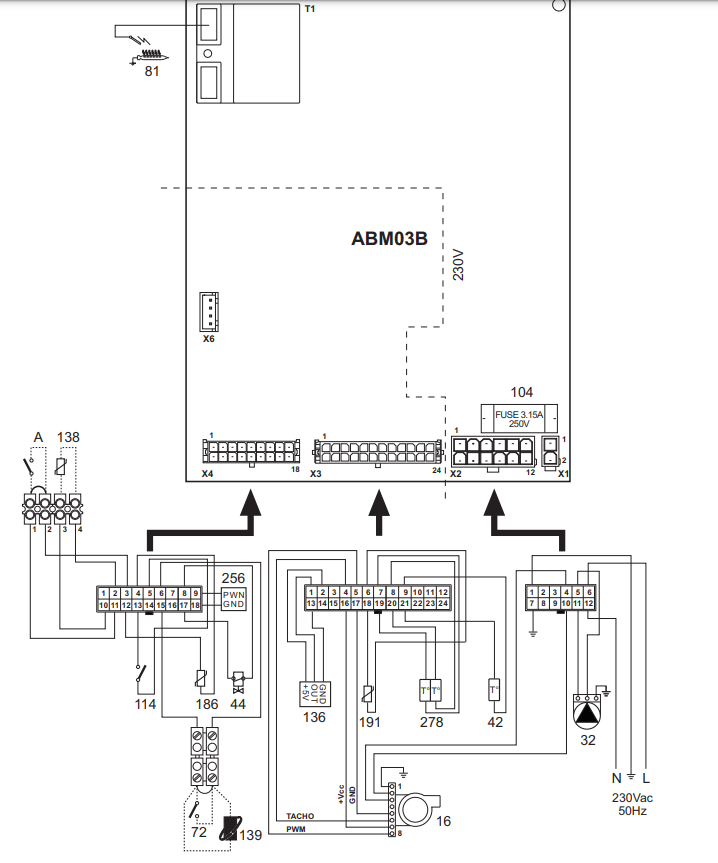

Circuito eléctrico
