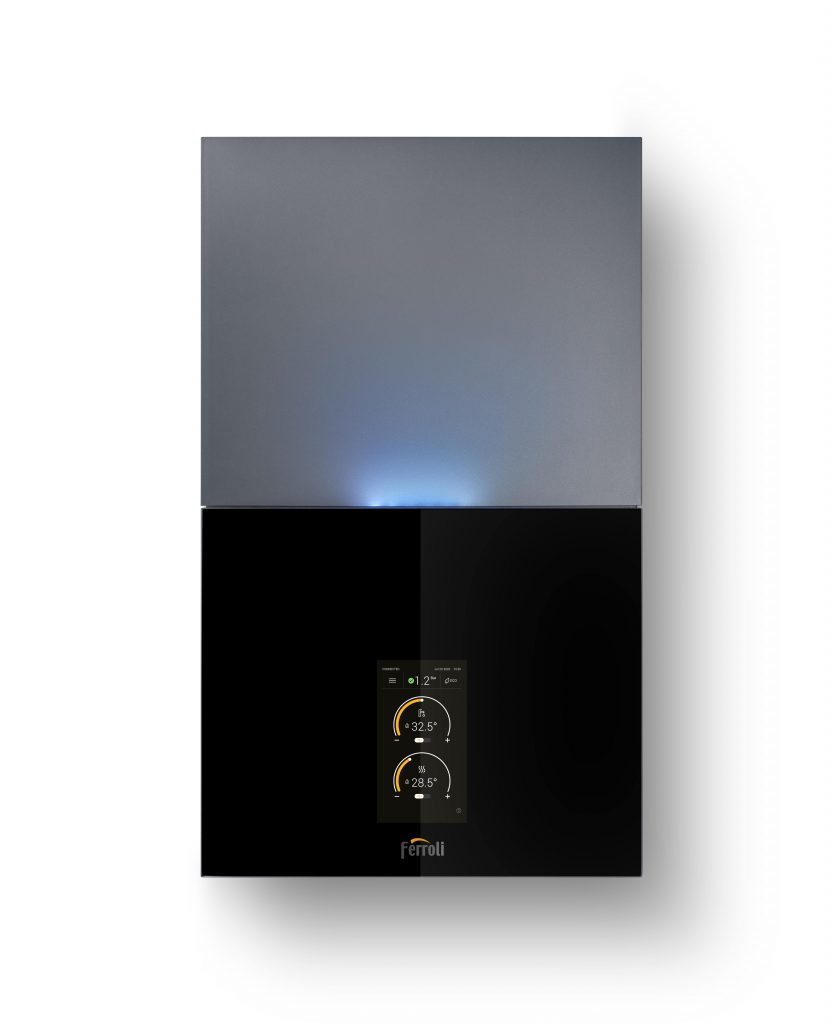

Caldera de gas mural de condensación llevada a su máxima evolución
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA | CAUSA |
---|---|---|
A01 | El quemador no se enciende | ▶Falta de gas,Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos ▶Anomalía del electrodo de detección o de encendido ▶Controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones ▶Válvula del gas estropeada, Controlar la válvula del gas y cambiarla si es necesario ▶Potencia de encendido demasiado baja. Regular la potencia de encendido |
A02 | Señal de llama presente con quemador apagado | ▶Anomalía del electrodo Controlar el cableado del electrodo de ionización ▶Anomalía de la tarjeta Controlar la tarjeta |
A03 | Actuación de la protección contra sobretemperatura | ▶Sensor de la calefacción dañado, controlar la posición y el funcionamiento del sensor de calefacción ▶No circula agua en la instalación,controlar la bomba de circulación ▶Aire en la instalación ,purgar la instalación |
A04 | Actuación del dispositivo de seguridad conducto salida de humos | ▶Anomalía F07 generada 3 veces en las últimas 24 horas ▶Ver anomalía F07 |
A05 | Actuación de la protección del ventilador | ▶Anomalía F15 generada 1 hora consecutiva |
A06 | No hay llama tras la fase de encendido (6 veces en 4min) | ▶Fallo del electrodo de ionización ▶Controlar la posición del electrodo de ionización y sustituirlo si hace falta ▶Llama inestable ▶Controlar el quemador ▶Anomalía offset válvula del gas, controlar calibración offset a la potencia mínima ▶Conductos de aire y humos obstruidos ▶Desatascar la chimenea, los conductos de salida de humos y entrada de aire, y los terminales ▶Sifón obstruido ▶Controlar el sifón y sustituirlo si hace falta |
A07 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
A09 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de retorno y cambiarlo si es necesario ▶Controlar el circulador ▶Purgar de aire la instalación |
A11 | Anomalía del sensor de retorno | ▶Controlar el cableado o cambiar el sensor |
A13 | Anomalía de la sonda de humos | ▶Controlar el cableado o cambiar la sonda de humos |
A14 | Actuación del dispositivo de seguridad de la salida de humos | ▶Ver anomalía F03 |
A23 | Presión de agua ideal no alcanzada en el tiempo previsto | ▶Controlar la conexión a la red de agua ▶Controlar la válvula de llenado y el relé de mando |
A24 | Presión del agua restablecida más de 3 veces en 24 h | ▶Controlar si hay fugas en el sistema de calefacción ▶Controlar el intercambiador |
A26 | Presión de agua excesiva más de 3 veces en 1 hora | ▶Descargar parcialmente la instalación ▶Controlar el vaso de expansión |
A42 | Actuación de la protección control de sensores | ▶Controlar la posición y el funcionamiento del sensor de ida y/o retorno ▶Controlar la posición y el funcionamiento del sensor de retorno |
A54 | Anomalía de la centralita | ▶Desconectar la caldera durante 10 segundos, conectarla y cambiar la centralita si es necesario |
A55 | Anomalía de la centralita | ▶Desconectar la caldera durante 10 segundos, conectarla y cambiar la centralita si es necesario |
A56 | Calibración incorrecta Procedimiento de calibración no terminado | ▶Controlar los parámetros y hacer una Calibración 100 % ▶Controlar la posición del electrodo y cambiarlo si es necesario. Tras la sustitución, repetir la calibración 100 % ▶Controlar la estanqueidad del conducto de humos y de las juntas ▶Anular la anomalía. Abrir el grifo del agua caliente y esperar a que la llama deje de parpadear (aprox. 2 minutos) |
A61 | Anomalía de la centralita | ▶Controlar la conexión de tierra. ▶Controlar el electrodo. ▶Cambiar la centralita si es necesario. |
A62 | No hay comunicación entre la centralita y la válvula del gas | ▶Conectar la centralita a la válvula ▶Controlar el cableado ▶Cambiar la válvula |
A63 | Anomalía de la centralita | ▶Desconectar la caldera durante 10 segundos, conectarla y cambiar la centralita si es necesario |
A64 | Superado el número máximo de Reset consecutivos | ▶Desconectar la caldera por 60 s y conectarla. |
A68 | Error BCC Service key | ▶Repetir el procedimiento de carga en los 5 minutos siguientes a la alimentación eléctrica de la caldera y cambiar la BCC Service key si es necesario |
F03 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
F04 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de calefacción y cambiarlo si es necesario ▶Controlar el circulador ▶Purgar de aire la instalación |
F07 | Alta temperatura de los humos | ▶Chimenea parcialmente obstruida o insuficiente ▶Controlar la eficiencia de la chimenea, de los conductos de salida de humos y del terminal de salida ▶Posición del sensor de humos ▶Controlar la posición y el funcionamiento del sensor de humos |
F10 | Anomalía del sensor de ida 1 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F11 | Anomalía del sensor de retorno | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F12 | Anomalía del sensor del agua sanitaria | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F13 | Anomalía del sensor de humos | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F14 | Anomalía del sensor de ida 2 | ▶Sensor estropeado ▶Cableado en cortocircuito Controlar el cableado o sustituir el sensor ▶Cableado interrumpido |
F15 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
F16 | Actuación de la protección contra sobretemperaturas | ▶Controlar la posición y el funcionamiento del sensor de retorno y cambiarlo si es necesario ▶Controlar el circulador ▶Purgar de aire la instalación |
F17 | Anomalía de la sonda de humos | ▶Controlar el cableado o cambiar la sonda de humos |
F18 | Alta temperatura de los humos | ▶Controlar el intercambiador ▶Controlar la sonda de humos ▶Controlar el parámetro Material chimenea |
F19 | Fallo del sensor de salida | ▶Controlar el cableado o cambiar el sensor |
F20 | Presión del agua de la instalación demasiado baja | ▶Controlar el presostato del agua / transductor de presión |
F21 | Presión del agua de la instalación demasiado alta | ▶Controlar la válvula de llenado y el relé de mando ▶Controlar el vaso de expansión |
F22 | Anomalía del sensor de retorno | ▶Controlar el cableado o cambiar el sensor |
F34 | Tensión de alimentación inferior a 170 V | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
F35 | Frecuencia de red anómala | ▶Problemas en la red eléctrica Controlar la instalación eléctrica |
F36 | Actuación de la protección control de sensores | ▶Controlar la posición y el funcionamiento del sensor de ida y/o retorno ▶Controlar la posición y el funcionamiento del sensor de retorno |
F37 | Presión del agua de la instalación incorrecta | ▶Presión demasiado baja Cargar la instalación ▶Sensor estropeado Controlar el sensor |
F39 | Anomalía de la sonda externa | ▶Sonda estropeada o cableado en cortocircuito ▶Controlar el cableado o sustituir el sensor ▶Sonda desconectada tras activar la temperatura adaptable ▶Volver a conectar la sonda externa o desactivar la temperatura adaptable |
F40 | Presión del agua de la instalación demasiado alta | ▶Controlar la válvula de llenado y el relé de mando ▶Controlar el vaso de expansión |
F41 | Actuación de la protección DELTA T máximo | ▶Controlar la posición y el funcionamiento del sensor de calefacción ▶Controlar la posición y el funcionamiento del sensor de retorno ▶Controlar el circulador ▶Purgar de aire la instalación |
F43 | Actuación de la protección del intercambiador | ▶Controlar el circulador ▶Purgar de aire la instalación |
F47 | Error del sensor de presión de agua | ▶Controlar el cableado del sensor de presión de agua ▶Controlar el sensor de presión de agua |
A41 | Posición de los sensores Sensor de ida desconectado del tubo | ▶Controlar la posición y el funcionamiento del sensor de calefacción |
A42 | Anomalía del sensor de calefacción | ▶Sensor averiado- Cambiar el sensor |
F42 | Anomalía del sensor de calefacción | ▶Sensor estropeado Sustituir el sensor |
F43 | Actuación de la protección del intercambiador | ▶No circula agua en la instalación- Controlar la bomba ▶Aire en la instalación Purgar de aire la instalación |
F50 | Anomalía del termostato de límite con parámetro b06 = 1 o 4 | ▶Controlar el circulador ▶Purgar de aire la instalación ▶Controlar el ajuste del parámetro |
F51 | Baja presión del agua con parámetro b06 = 3 | ▶Cargar la instalación ▶Controlar el presostato del agua / transductor de presión ▶Controlar el ajuste del parámetro |
F53 | Anomalía del termostato de límite con parámetro b06 = 1 o 4 | ▶Controlar el circulador ▶Purgar de aire la instalación ▶Controlar el ajuste del parámetro |
F57 | Calibración incorrecta Procedimiento de calibración no terminado | ▶Controlar los parámetros y hacer una Calibración 100 % ▶Controlar la posición del electrodo y cambiarlo si es necesario. Tras la sustitución, repetir la calibración 100 % ▶Controlar la estanqueidad del conducto de humos y de las juntas ▶Anular la anomalía. Abrir el grifo del agua caliente y esperar a que la llama deje de parpadear (aprox. 2 minutos) |
F58 | Anomalía de la centralita | ▶Controlar la conexión de tierra. ▶Controlar el electrodo. ▶Cambiar la centralita si es necesario. |
F65 | Error BCC Service key | ▶Repetir el procedimiento de carga en los 5 minutos siguientes a la alimentación eléctrica de la caldera y cambiar la BCC Service key si es necesario |
F66 | Carga del firmware no terminada correctamente | ▶Recargar el firmware o cambiar la tarjeta |
F67 | BCC Service key conectada | ▶Cargar los parámetros |
A61 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
A62 | No hay comunicación entre la centralita y la válvula del gas | ▶Centralita desconectada, conectar la centralita a la válvula del gas. ▶Válvula averiada,cambiar la válvula |
A63 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
A64 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
A65 | Anomalía de la centralita ABM03 | ▶Error interno de la centralita ABM03 ▶Controlar la conexión de tierra y cambiar la centralita si es necesario |
Características
> MÁXIMA eficiencia: Caldera de gas mural BLUEHELIX MAXIMA con eficiencia energética A+ y rango de modulación 1:12.
> MÁXIMA innovación: H2 Ready, compatible para el gas del futuro.
> MÁXIMO control: Pantalla digital Full Touch 7″ de alta resolución, con una mayor usabilidad y acceso a los menús a través de la propia pantalla.
> MÁXIMO silencio 45 dB: Sonoridad imperceptible en interiores.
> MÁXIMA estética: Carcasa de diseño con cristal y revolucionarias formas curvas.

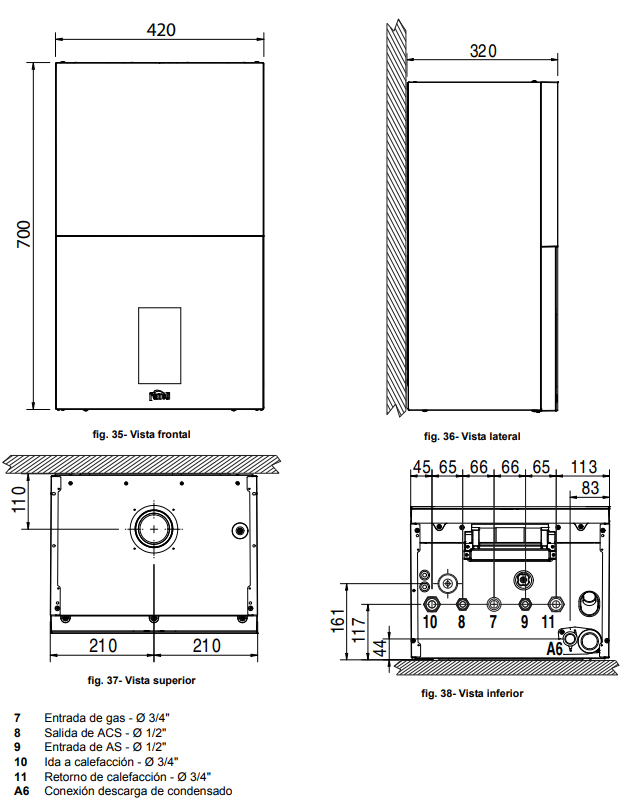

Dimensiones
![](https://codigocalderas.com/wp-content/uploads/2022/04/fff0e332399980e4267dc01cc3ac88f2.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/8fc3b74c935d123f6b2d2f4e2e65917c.png)

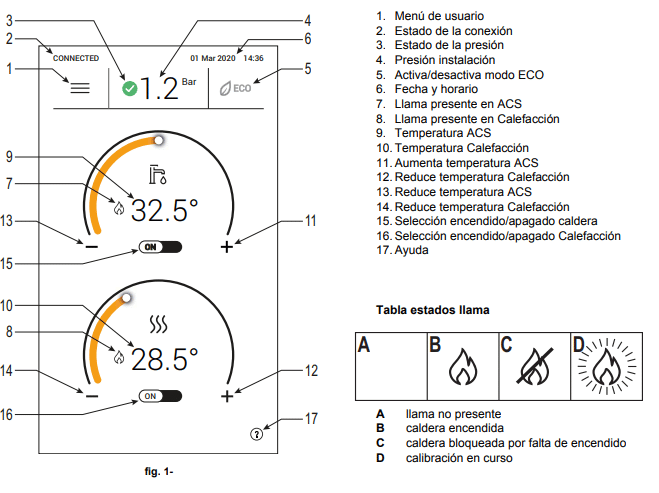

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/4e56ef33383d73112f2fab676fff3ae7.png)

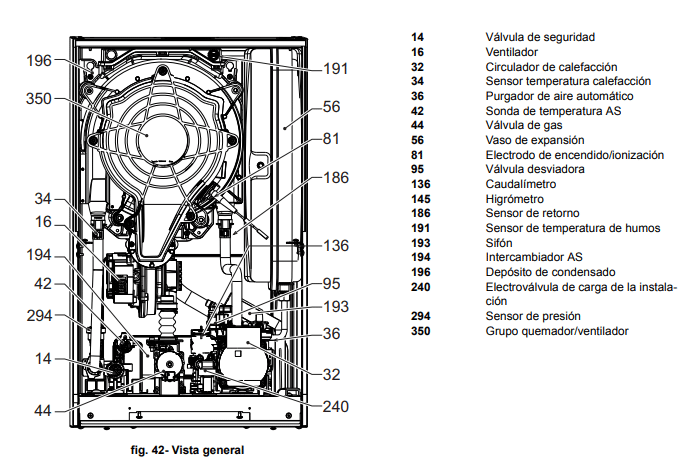

Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/087b7d4f11031a638a38cdd1fbe7ccc9.png)

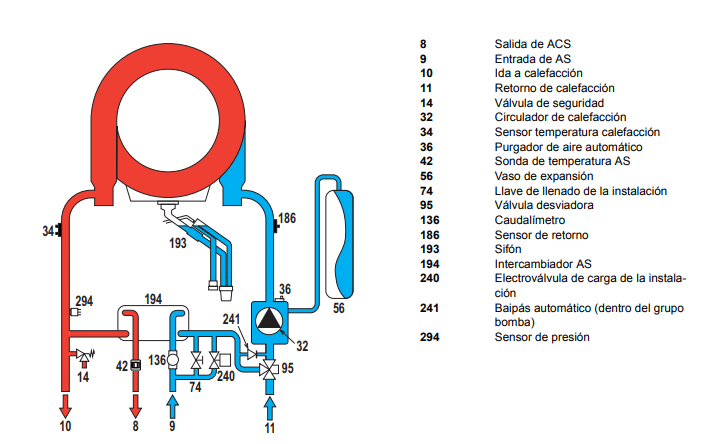

Circuito hidráulico
![](https://codigocalderas.com/wp-content/uploads/2022/04/538b0a9f5b62d5e417d0c343f480a985.png)

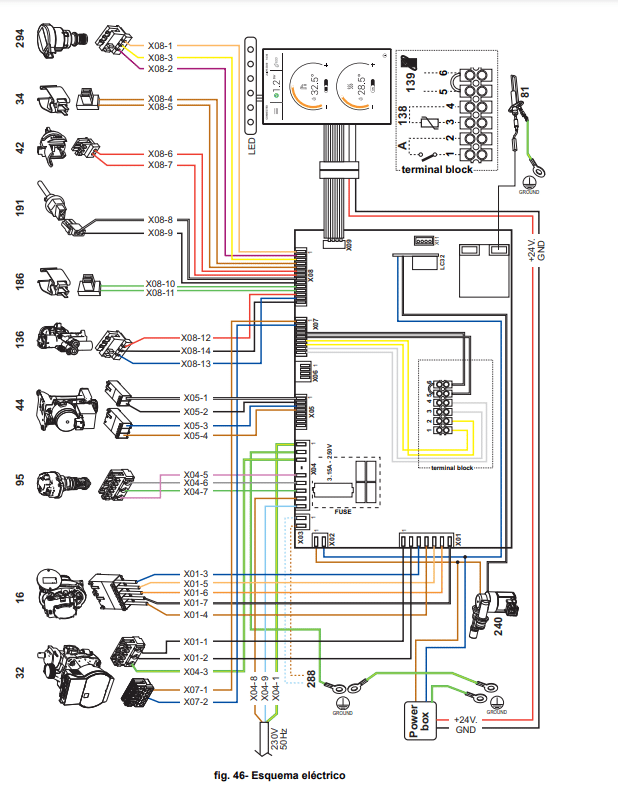

Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/8c84690f5dceafcb6634cc348c14c285.png)
