Códigos de fallo / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A01 | El quemador no se enciende. Falta de gas | – Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos. – Anomalía del electrodo de detección o de encendido, controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones. – Válvula del gas estropeada, controlar la válvula del gas y cambiarla si es necesario – Potencia de encendido demasiado baja, regular la potencia de encendido |
| A02 | Señal de llama presente con quemador apagado | – Anomalía del electrodo, controlar el cableado del electrodo de ionización. – Anomalía de la tarjeta, controlar la tarjeta |
| A03 | Actuación de la protección contra sobre temperaturas | – Sensor de la calefacción dañado. – Controlar la posición y el funcionamiento del sensor de calefacción. – No circula agua en la instalación, controlar la bomba de circulación – Aire en la instalación, purgar la instalación |
| A04 | Actuación del dispositivo de seguridad de la salida de humos | F07 generada 3 veces en las últimas 24 horas Ver anomalía F07 |
| A05 | Actuación de la protección del ventilador | Anomalía F15 generada durante 1 hora consecutiva Ver anomalía F15 |
| A06 | No hay llama tras la fase de encendido (6 veces en 4 min) | – Anomalía del electrodo de ionización.Controlar la posición del electrodo de ionización y sustituirlo si hace falta. – Llama inestable Controlar el quemador. – Anomalía offset válvula del gas Controlar la calibración offset a la potencia mínima. – Conducto de aire o humo obstruido – Desatascar la chimenea, los conductos de salida de humos y entrada de aire, y los terminales – Sifón obstruido Controlar el sifón y limpiarlo si hace falta |
| F07 | Alta temperatura de los humos | – Chimenea parcialmente obstruida o insuficiente – Controlar la eficiencia de la chimenea, de los conductos de salida de humos y del terminal de salida. – Posición del sensor de humos, controlar la posición y el funcionamiento del sensor |
| F10 | Anomalía del sensor de ida 1 | – Sensor estropeado, cableado en cortocircuito controlar el cableado o sustituir el sensor. – Cableado interrumpido |
| F11 | Anomalía del sensor del agua sanitaria | – Sensor estropeado. – Cableado en cortocircuito, controlar el cableado o sustituir el sensor. – Cableado interrumpido |
| F12 | Anomalía del sensor del agua sanitaria | – Sensor estropeado – Cableado en cortocircuito Controlar el cableado o sustituir el sensor – Cableado interrumpido |
| F13 | Anomalía del sensor de humos | – Sensor estropeado – Cableado en cortocircuito Controlar el cableado o sustituir el sensor – Cableado interrumpido |
| F14 | Anomalía del sensor de ida 2 | – Sensor estropeado. – Cableado en cortocircuito, controlar el cableado o sustituir el sensor. – Cableado interrumpido |
| F15 | Anomalía del ventilador | – Falta de tensión de alimentación 230V. – Verificar el cableado del conector de 3 polos – Señal taquimétrica interrumpida – Verificar el cableado del conector de 5 polos -Ventilador averiado, controlar el ventilador |
| F21 | Presión del agua de la instalación incorrecta | – La presión está alcanzando el valor máximo. – Controlar la instalación Controlar la válvula de seguridad. – Controlar el vaso de expansión |
| A26 | Actuación de la protección de la instalación | Anomalía F40 generada 3 veces en la última hora Ver anomalía F40 |
| F34 | Tensión de alimentación inferior a 170 V | Problemas en la red eléctrica Controlar la instalación eléctrica |
| F35 | Frecuencia de red anómala | Problemas en la red eléctrica. Controlar la instalación eléctrica |
| F37 | Presión del agua de la instalación incorrecta | – Presión demasiado baja, cargar la instalación. – Sensor estropeado. Controlar el sensor |
| F39 | Anomalía de la sonda externa | – Sonda estropeada o cableado en cortocircuito – Controlar el cableado o sustituir el sensor. – Sonda desconectada tras activar la temperatura adaptable. – Volver a conectar la sonda externa o desactivar la temperatura adaptable |
| F40 | Presión del agua de la instalación incorrecta | – Presión demasiado alta. – Controlar la instalación. – Controlar la válvula de seguridad. – Controlar el vaso de expansión |
| A41 | Posición de los sensores Sensor de ida desconectado del tubo | Controlar la posición y el funcionamiento del sensor de calefacción |
| F42 | Anomalía del sensor de calefacción | Sensor estropeado Sustituir el sensor |
| F47 | Anomalía del sensor de presión de agua de la instalación | Cableado interrumpido Controlar el cableado |
Activación de la modalidad TEST
Pulsar simultáneamente las teclas de regulación de la temperatura de la
calefacción durante cinco segundos para activar la modalidad TEST. La caldera se enciende con la potencia de calefacción máxima programada. En la pantalla, los símbolos de la calefacción y el agua sanitaria parpadean; al lado, se visualiza, respectivamente, la potencia de la calefacción y la potencia de encendido.
Para desactivar la modalidad TEST, repetir la secuencia de activación. En cualquier caso, la modalidad TEST se inhabilita automáticamente transcurridos 15 minutos.
Análisis de la combustión
En la parte superior de la caldera hay dos puntos de toma, uno de humos y el otro de aire.
1. Abrir el tapón de cierre de las tomas de aire y humos.
2. Introducir las sondas hasta el tope.
3. Controlar que la válvula de seguridad esté conectada a un embudo de descarga.
4. Activar la modalidad TEST.
5. Esperar a que transcurran unos diez minutos para que la caldera se estabilice.
6. Efectuar la medición.

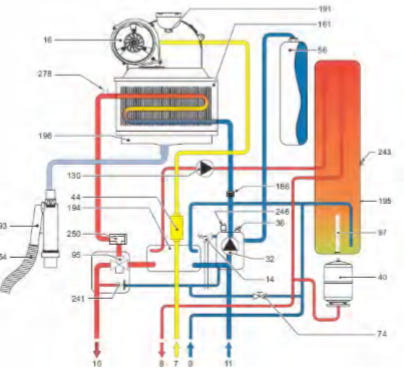

Esquema hidráulico
