Guía de contenidos
Documentación
Códigos de fallos / avería
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A01 | El quemador no se enciende. Falta de gas | – Controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos. – Anomalía del electrodo de detección o de encendido, controlar que el electrodo esté bien colocado y conectado, y que no tenga incrustaciones. – Válvula del gas estropeada, controlar la válvula del gas y cambiarla si es necesario – Potencia de encendido demasiado baja, regular la potencia de encendido |
| A02 | Señal de llama presente con quemador apagado | – Anomalía del electrodo, controlar el cableado del electrodo de ionización. – Anomalía de la tarjeta, controlar la tarjeta |
| A03 | Actuación de la protección contra sobre temperaturas | – Sensor de la calefacción dañado. – Controlar la posición y el funcionamiento del sensor de calefacción. – No circula agua en la instalación, controlar la bomba de circulación – Aire en la instalación, purgar la instalación |
| F04 | Actuación del termostato de humos con posterior bloqueo de la caldera | – Contacto del termostato de humos abierto – Controlar el termostato – Cableado interrumpido Controlar el cableado – Chimenea mal dimensionada u obstruida – Controlar la chimenea |
| F05 | Anomalía de los parámetros de la tarjeta-Parámetro de la tarjeta mal configurado-Controlar el parámetro de la tarjeta y modificarlo si es necesario Estanca E:Anomalía del ventilador-Cableado interrumpido Controlar el cableado-Ventilador averiado Controlar el ventilador-Anomalía de la tarjeta Controlar la tarjeta | |
| A06 | No hay llama tras la fase de encendido | – Baja presión en la instalación de gas Controlar la presión del gas – Regulación de la presión mínima del quemador. Controlar las presiones |
| F07 | Anomalía de los parámetros de la tarjeta | -Parámetro de la tarjeta mal configurado – Controlar el parámetro de la tarjeta y modificarlo si es necesario |
| A09 | Anomalía de la válvula del gas | – Cableado interrumpido – Controlar el cableado – Válvula del gas averiada – Controlar la válvula del gas y cambiarla si es necesario |
| F10 | Anomalía del sensor de ida 1 | – Sensor estropeado, cableado en cortocircuito controlar el cableado o sustituir el sensor. – Cableado interrumpido |
| F11 | Anomalía del sensor del agua sanitaria | – Sensor estropeado. – Cableado en cortocircuito, controlar el cableado o sustituir el sensor. – Cableado interrumpido |
| F12 | Anomalía del sensor del agua sanitaria | – Sensor estropeado – Cableado en cortocircuito Controlar el cableado o sustituir el sensor – Cableado interrumpido |
| F13 | Anomalía del sensor de humos | – Sensor estropeado – Cableado en cortocircuito Controlar el cableado o sustituir el sensor – Cableado interrumpido |
| F14 | Anomalía del sensor de ida 2 | – Sensor estropeado. – Cableado en cortocircuito, controlar el cableado o sustituir el sensor. – Cableado interrumpido |
| F15 | Anomalía del ventilador | – Falta de tensión de alimentación 230V. – Verificar el cableado del conector de 3 polos – Señal taquimétrica interrumpida – Verificar el cableado del conector de 5 polos -Ventilador averiado, controlar el ventilador |
| A16 | Anomalía de la válvula del gas | – Cableado interrumpido – Controlar el cableado – Válvula del gas averiada – Controlar la válvula del gas y cambiarla si es necesario |
| F20 ATMOSFERICA A | Anomalía de los parámetros de la tarjeta | -Parámetro de la tarjeta mal configurado – Controlar el parámetro de la tarjeta y modificarlo si es necesario |
| F20 ESTANCA E | Anomalía del control de la combustión | – Anomalía del ventilador Controlar el ventilador y el cableado respectivo – Diafragma incorrecto Controlar el diafragma y sustituirlo si corresponde – Chimenea mal dimensionada u obstruida Controlar la chimenea |
| A21 | Anomalía de los parámetros de la tarjeta | Parámetro de la tarjeta mal configurado Controlar el parámetro de la tarjeta y modificarlo si es necesario |
| A23 | Anomalía de los parámetros de la tarjeta | Parámetro de la tarjeta mal configurado Controlar el parámetro de la tarjeta y modificarlo si es necesario |
| A24 | Anomalía de los parámetros de la tarjeta | Parámetro de la tarjeta mal configurado Controlar el parámetro de la tarjeta y modificarlo si es necesario |
| F34 | Tensión de alimentación inferior a 170 V | Problemas en la red eléctrica Controlar la instalación eléctrica |
| F35 | Frecuencia de red anómala | Problemas en la red eléctrica. Controlar la instalación eléctrica |
| F37 | Presión del agua de la instalación incorrecta | – Presión demasiado baja, cargar la instalación. – Sensor estropeado. Controlar el sensor |
| F39 | Anomalía de la sonda externa | – Sonda estropeada o cableado en cortocircuito – Controlar el cableado o sustituir el sensor. – Sonda desconectada tras activar la temperatura adaptable. – Volver a conectar la sonda externa o desactivar la temperatura adaptable |
| F40 | Presión del agua de la instalación incorrecta | – Presión demasiado alta. – Controlar la instalación. – Controlar la válvula de seguridad. – Controlar el vaso de expansión |
| A41 | Posición de los sensores Sensor de ida desconectado del tubo | Controlar la posición y el funcionamiento del sensor de calefacción |
| F42 | Anomalía del sensor de calefacción | Sensor estropeado Sustituir el sensor |
| F43 | Intervención de la protección del intercambiador | – No hay circulación en la instalación de H2O – Controlar la bomba de circulación. – Aire en la instalación Purgar la instalación |
| F47 | Anomalía del sensor de presión de agua de la instalación | Cableado interrumpido Controlar el cableado |
| F50 | Anomalía de la válvula de gas | Cableado interrumpido Controlar el cableado |
| A51 | ESTANCA E: Anomalía por mala combustión | – Cableado del actuador modulante interrumpido – Controlar el cableado – Válvula del gas averiada Controlar la válvula del gas y cambiarla si es necesario. |

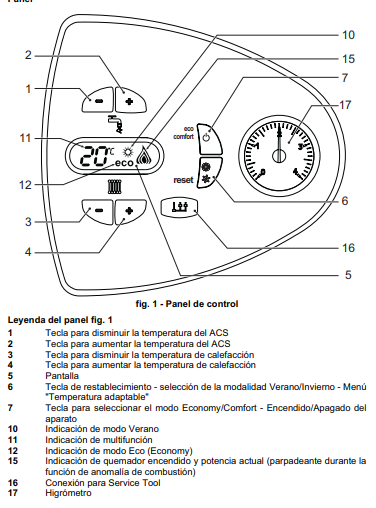

Panel de mandos

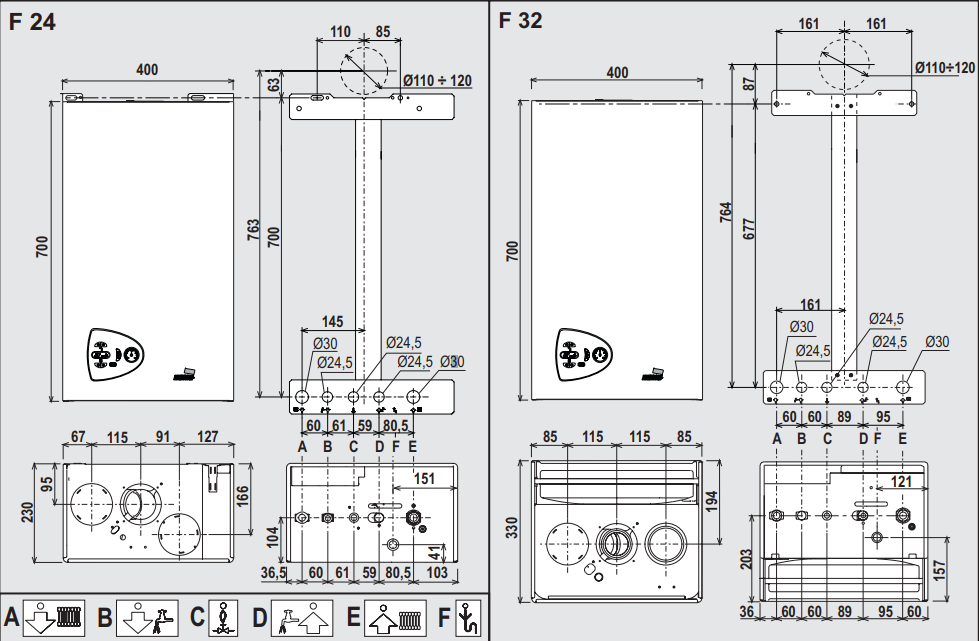

Dimensiones

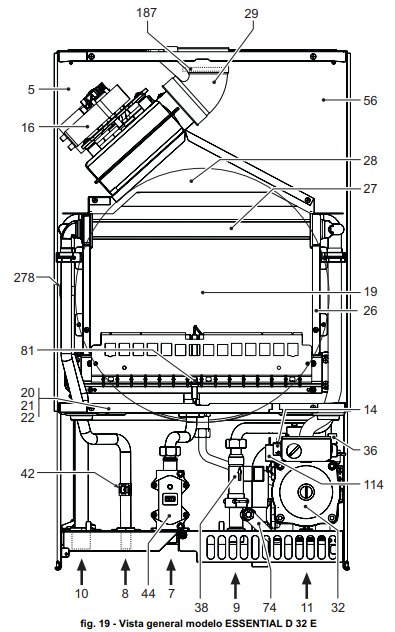

Despiece
D24 E
D32E
Circuito hidraulico
Agua sanitaria
Calefacción
Circuito eléctrico
Activación del modo TEST
- Pulsar simultáneamente las teclas de regulación de la temperatura de la calefacción (3 y 4) durante 5 segundos para activar la modalidad TEST.
- La caldera se enciende con la potencia de calefacción máxima programada como se ilustra en el apartado siguiente.
- En la pantalla parpadean los símbolos de calefacción y de agua sanitaria; al lado se visualiza la potencia de calefacción.
- Pulsar las teclas de calefacción (3 y 4 – fig. 1) para aumentar o disminuir la potencia (Mínima=0%, Máxima=100%).
- Pulsando la tecla sanitario “-” (1 – fig. 1) la potencia de la caldera se regula inmediatamente en el mínimo (0%).
- Pulsando la tecla sanitario “+” (2 – fig. 1) la potencia de la caldera se regula inmediatamente en el máximo (100%).
- Para desactivar la modalidad TEST pulsar simultáneamente las teclas de regulación de calefacción (3 y 4 – fig. 1) 5 segundos. El modo TEST se desactiva automáticamente al cabo de quince minutos.
