Caldera Chaffoteaux Urbia Green 25 FF EU es una caldera de condensación con interacumulador integrado de 4 litros, ideal para aquellos hogares en donde el ahorro de espacio es vital. Potencia térmica de 22 kw.
Urbia Green combina un diseño moderno y compacto a la vez que garantiza el perfecto equilibrio entre confort sanitario y calefacción.
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA |
---|---|
1 01 | Sobretemperatura |
1 02 | Detector de presion en cortocircuito o no conectado |
1 03 | Circulación Insuficiente |
1 04 | Circulación Insuficiente |
1 05 | Circulación Insuficiente |
1 06 | Circulación Insuficiente |
1 07 | Circulación Insuficiente |
1 08 | Falta de agua (requerimiento de llenado) |
1 09 | Presión de instalación ALTA (+ 3 bares) |
1 10 | Circuito abierto o cortocircuito sonda impulsión de calefacción |
1 12 | Circuito abierto o cortocircuito sonda retorno de calefacción |
1 14 | Circuito abierto o cortocircuito sonda externa |
1 16 | Contacto sensor pavimento abierto |
1 18 | Problema en la sonda de circuito primario |
1 P1 | Senalacion de circulacion insuficiente |
1 P2 | Senalacion de circulacion insuficiente |
1 P3 | Senalacion de circulacion insuficiente |
1 P4 | Falta de agua (requerimiento de llenado) |
2 01 | Circuito abierto o cortocircuito sonda circuito sanitario |
2 02 | Sonda acumulador solar abierto cortocircuito (kit solar) |
2 04 | Sonda de colector solar abierta o cortocircuitada (kit solar) |
2 05 | Anomalía sonda entrada solar (cortocircuito o falta de señal) |
2 07 | Sobrecalentamiento de colector solar |
2 08 | Temperatura baja en el colector solar |
2 09 | Sobrecalentamiento acumulación |
3 01 | Error EEPROM display |
3 02 | Error de comunicación |
3 03 | Error placa principal |
3 04 | Más de 5 presiones en el botón “RESET” en menos de 15 min |
3 05 | Error placa principal |
3 06 | Error placa principal |
3 07 | Error placa principal |
3 P9 | Previsión del mantenimiento |
4 01 | Anomalía de comunicación entre el módem y el bus |
4 02 | Anomalía del módem GPRS/GSM |
4 03 | Anomalía de la tarjeta sim del módem |
4 04 | Anomalía de comunicación entre el módem y la tarjeta electrónica |
4 05 | Anomalía del módem |
4 06 | Anomalía del módem |
4 07 | Circuito abierto o Cortocircuito sonda ambiente externa |
5 01 | Ausencia de llama |
5 02 | Llama detectada con válvula de gas cerrada |
5 P1 | Primer intento de encendido fracasado |
5 P2 | Segundo intento de encendido fracasado |
5 P3 | Apagado de llama |
6 04 | Velocidad del ventilador insuficiente |
6 05 | Sonda de humos abierta cortocircuitada |
6 07 | Presostato activado antes del encendido |
6 09 | Sobrecalentamiento humos |
6 10 | Termofusible abierto |
6 12 | Ninguna señal del taquímetro al arranque |
7 01 | Sonda ida de calefacción zona 2 abierta |
7 02 | Sonda retorno de calefacción zona 2 abierta |
7 03 | Sonda ida de calefacción zona 3 abierta |
7 04 | Sonda retorno de calefacción zona 3 abierta |
7 05 | Sonda de separador hidráulico abierta |
7 06 | Sobrecalentamiento zona 2 |
7 07 | Sobrecalentamiento zona 3 |
Características
CONFORT SANITARIO
- Interacumulador integrado de acero inoxidable 316L de 4 litros.
- Programador ACS para controlar las franjas horarias de recalentamiento del acumulador.
- Caudal de 14,6 a 19,3 l/min. con ΔT = 25ºC
- Prestaciones de agua sanitaria ***, nivel máximo previsto por la norma EN 13203.
- Eco-Delta System: sistema de carga de ACS con una reserva de 4 litros para mejorar aún más el confort de la producción de ACS y de nuevas funciones ecológicas que permiten ahorrar energía.
CONFORT EN CALEFACCIÓN
- Alto rango de modulación de 10% a 100%.
- Bomba de alta eficiencia con modulación continua (menor consumo energético, mejor confort acústico).
- Compatible con protocolo de comunicaciones EBUS2 (solar, módulos hidráulicos, accesorios regulación modulantes).
- 4 estrellas de rendimiento de combustión según la norma EN92/42.
CONFORT DE USO Y DE INSTALACIÓN
- Compatible con Expert Control: nueva termorregulación climática intuitiva para gestión de 3 circuitos, en función de la temperatura ambiente y/o externa para más confort y ahorro energético.
- Nuevas conexiones eléctricas intuitivas.
- Puesta en marcha más fácil: acceso directo a función purgado automático y regulación de combustión.
AHORRO DE ENERGÍA Y RESPETO CON EL MEDIOAMBIENTE
- Hasta 25% de ahorro energético combinando Expert Control y función SRA
- Hasta 35% de ahorro energético combinando Ex.Control, func.SRA, sonda externa y suelo radiante.
- Reducción de 40% de las emisiones de CO2 comparado con un sistema de calefacción tradicional.

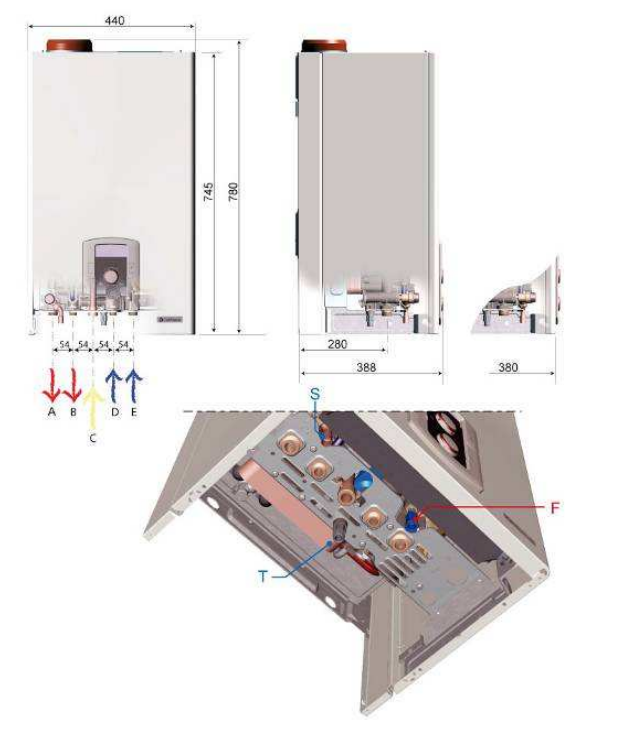

Dimensiones
![](https://codigocalderas.com/wp-content/uploads/2022/04/8512d333a657ea63793043be79b820e8.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/bd741d430279daad495c51f047f71ebb.png)

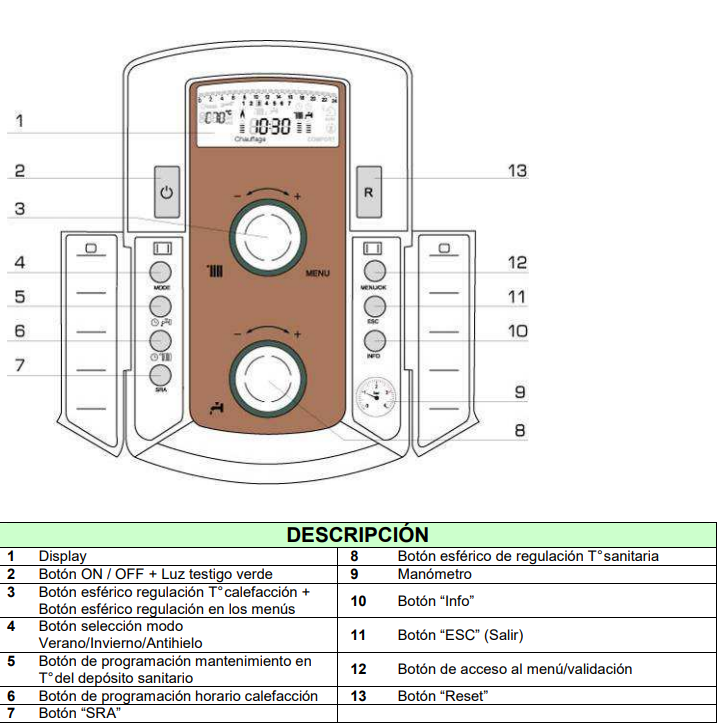

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/f0c81b70e02744a5fa7ac000bb62feba.png)

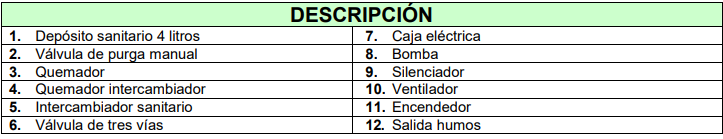

Despiece
![](https://gyazo.com/299f41610a66c0af6da3a3d8422138e2.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/5d60a06daa453bed611b88a704ecbcdc.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/3f876e550f1022159ddea677a03a1d8e.png)

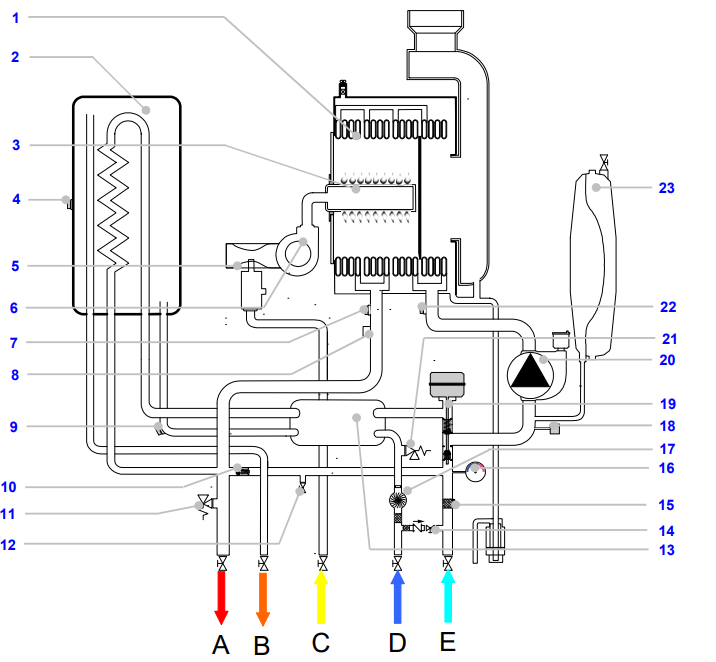

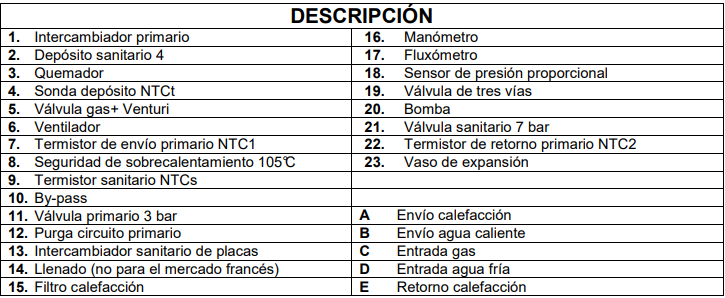

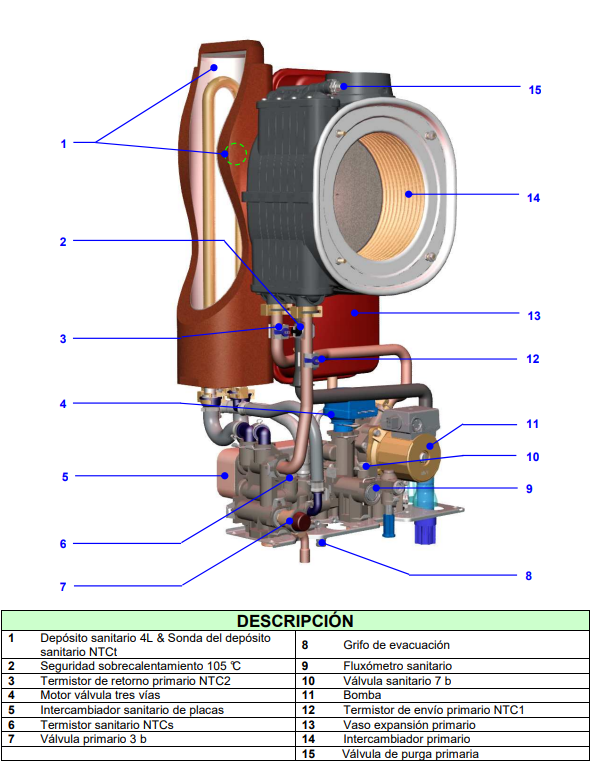

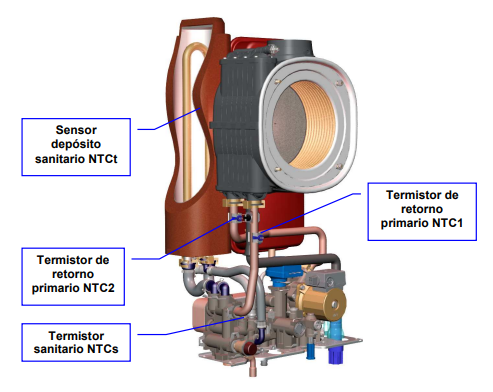

Circuito hidráulico
![](https://codigocalderas.com/wp-content/uploads/2022/04/26ec833c5eeb76f60cdc8e87c3b53e3b.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/506777d3767d4e300671c1f03ec4bc16.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/cf0f1e879a1a76829a020928ad36906d.png)

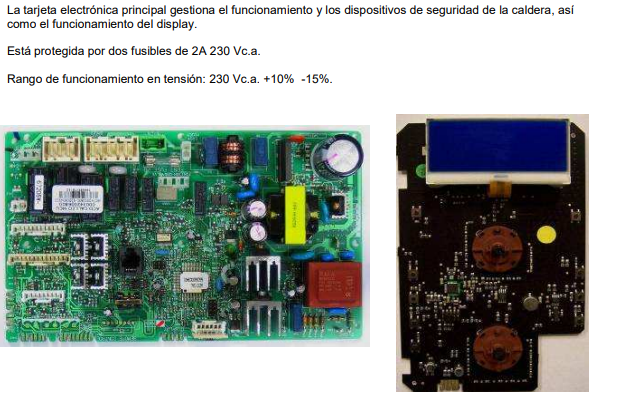

Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/79afec2357af25e6413e6678421bcd13.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/d7d8385fba109e081a66e7fa4690d795.png)
