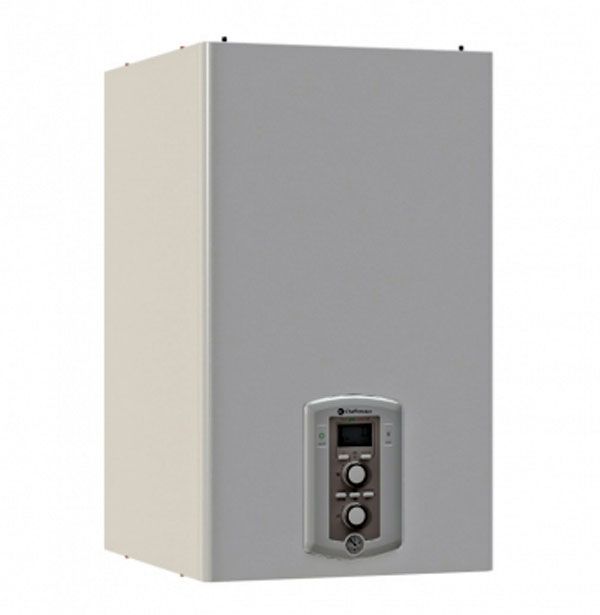

Modelos: 45 / 65 / 85 / 100 / 115 / 150
Esta caldera está especialmente indicada para instalaciones residenciales, edificios públicos y comercios medianos gracias a su potencia de 45 kW hasta 150 kW. Tiene la posibilidad de alcanzar hasta los 900 kW con montaje mural en cascada.
Además dispone de homologación como único generador, según la directiva 2009/142/CE relativa a los aparatos de gas para potencias > 400 kW
Guía de contenidos
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 1 01 | Sobretemperatura |
| 1 02 | Detector de presión en cortocircuito o no conectado |
| 1 03 | Circulación Insuficiente |
| 1 04 | Circulación Insuficiente |
| 1 05 | Circulación Insuficiente |
| 1 06 | Circulación Insuficiente |
| 1 07 | Circulación Insuficiente |
| 1 08 | Falta de agua (requerimiento de llenado) |
| 1 09 | Presión de instalación ALTA (+ 3 bares) |
| 1 10 | Circuito abierto o cortocircuito sonda impulsión de calefacción |
| 1 12 | Circuito abierto o cortocircuito sonda retorno de calefacción |
| 1 14 | Circuito abierto o Cortocircuito sonda externa |
| 1 16 | Termostato de suelo abierto |
| 1 18 | Problema en la sonda de circuito primario |
| 1 P1 | Senalacion de circulacion insuficiente |
| 1 P2 | Senalacion de circulacion insuficiente |
| 1 P3 | Senalacion de circulacion insuficiente |
| 2 01 | Circuito abierto o cortocircuito sonda circuito sanitario |
| 2 03 | Circuito abierto o Cortocircuito sonda acumulador |
| 2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
| 2 09 | Sobretemperatura acumulador |
| 3 01 | Error EEPROM display |
| 3 02 | Error de comunicación |
| 3 03 | Error placa principal |
| 3 04 | Demasiados intentos (>5) de reset en 15 minutos |
| 3 05 | Error placa principal |
| 3 06 | Error placa principal |
| 3 07 | Error placa principal |
| 3 P9 | Previsión del mantenimiento |
| 4 11 | Circuito abierto o Cortocircuito sonda ambiente Z1 |
| 4 12 | Circuito abierto o Cortocircuito sonda ambiente Z2 |
| 4 13 | Circuito abierto o Cortocircuito sonda ambiente Z3 |
| 5 01 | Ausencia de llama |
| 5 02 | Llama detectada con válvula de gas cerrada |
| 5 04 | Apagado llama |
| 5 P1 | Primer intento de encendido fracasado |
| 5 P2 | Segundo intento de encendido fracasado |
| 5 P3 | Apagado de llama |
| 6 04 | Velocidad del ventilador insufi ciente |
| 6 10 | Termofusible abierto |
| 7 01 | Sonda de salida Zona 1 abierta o cortocircuitada |
| 7 02 | Sonda de salida Zona 2 abierta o cortocircuitada |
| 7 03 | Sonda de salida Zona 3 abierta o cortocircuitada |
| 7 11 | Sonda de retorno Zona 1 abierta o cortocircuitada |
| 7 12 | Sonda de retorno Zona 2 abierta o cortocircuitada |
| 7 13 | Sonda de retorno Zona 3 abierta o cortocircuitada |
| 7 22 | Sobrecalentamiento Zona 2 |
| 7 23 | Sobrecalentamiento Zona 3 |
| 7 50 | Esquema hidráulico no defi nido |

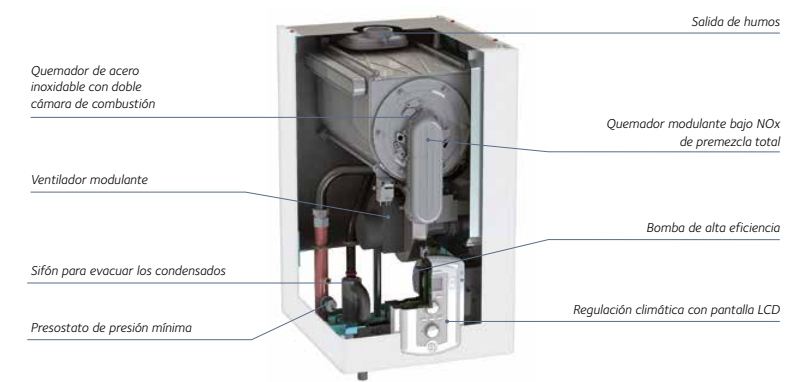

Características
CONFORT SANITARIO
- Posibilidad de conectar a un acumulador externo tanto en instalación individual con válvula 3 vías como en montaje en cascada.
CONFORT EN CALEFACCIÓN
- Rendimiento hasta 108 % sobre PCI.
- Bomba de alta eficiencia con modulación continua para reducción de consumos energéticos y mejorar el confort acústico.
- Función SRA, sistema de regulación automático de la caldera en función de las necesidades de calefacción.
- Con montaje en cascada, las calderas Talia Gren System HP permiten el mantenimiento de una de las calderas sin parar la instalación de calefacción
MÁXIMA DURABILIDAD

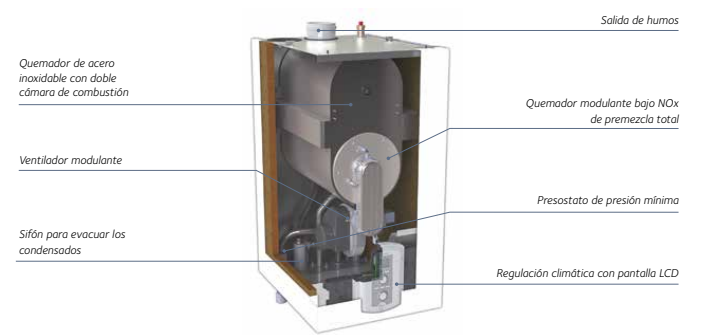

- Quemador modulante de premezcla total e intercambiador en acero inoxidable
- Con montaje en cascada , las calderas Talia Gren System HP permiten reducir el desgaste de los componentes al repartir las horas en funcionamiento en calefacción entre varios aparatos
CONFORT DE USO Y DE INSTALACIÓN
- Display LCD retroiluminado con memorización de los últimos mensajes, autodiagnóstico y temperaturas de funcionamiento.
- Ultra compacta: desde 44 a 46,5 cm de ancho.
- Gama completa de accesorios predimensionados para instalaciones en cascada: regulación adicional, separadores hidráulicos, kit de evacuación de productos de combustión
- Mantenimiento fácil: todos los componentes accesibles frontalmente
- Kit de transformación a propano incluido de serie.
AHORRO DE ENERGÍA Y RESPETO CON EL MEDIO AMBIENTE
- Hasta 25% de ahorro energético con Expert Control y la función SRA.
- Hasta 35% de ahorro energético con Expert Control, la función SRA, dos sondas de ambiente y suelo radiante.
- Reducción de 40% de las emisiones de CO2**.

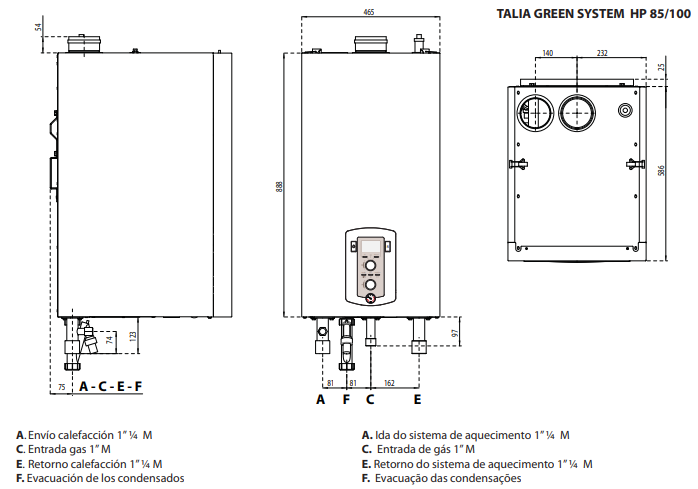

Dimensiones
| PESO Y DIMENSIONES | 45 | 65 | 85 | 115 | 150 |
|---|---|---|---|---|---|
| Peso | 45 | 50 | 80 | 83 | 90 |
| Dimensiones (alto-ancho-fondo) | 74,5-44-51,1 | 74,5-44-51,1 | 88,8-46,5-58,5 | 88,8-46,5-58,5 | 88,8-46,5-69,7 |

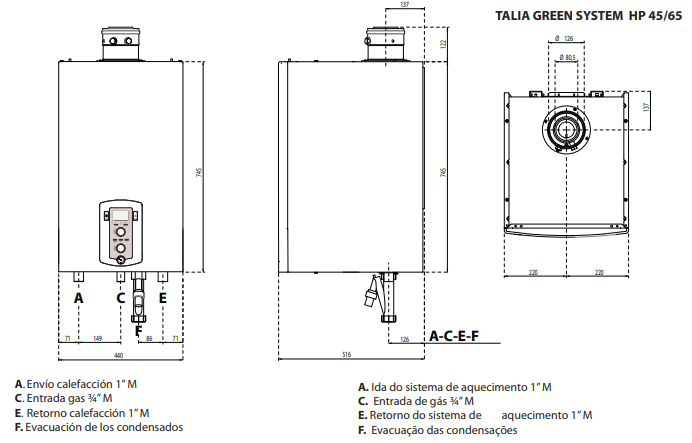

45-65 kW
85-100 kW

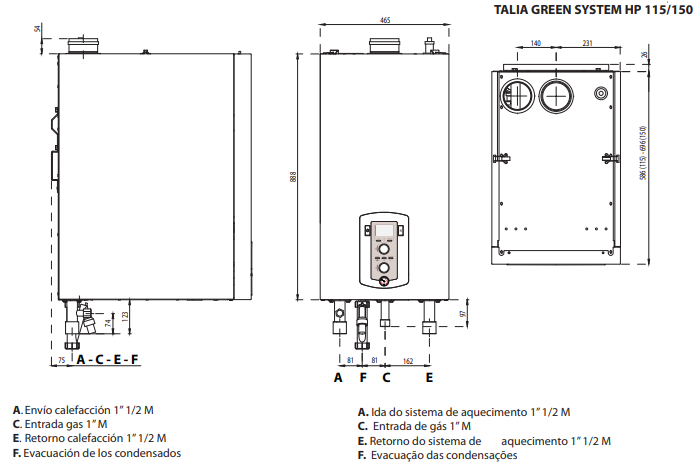

115-150 kW

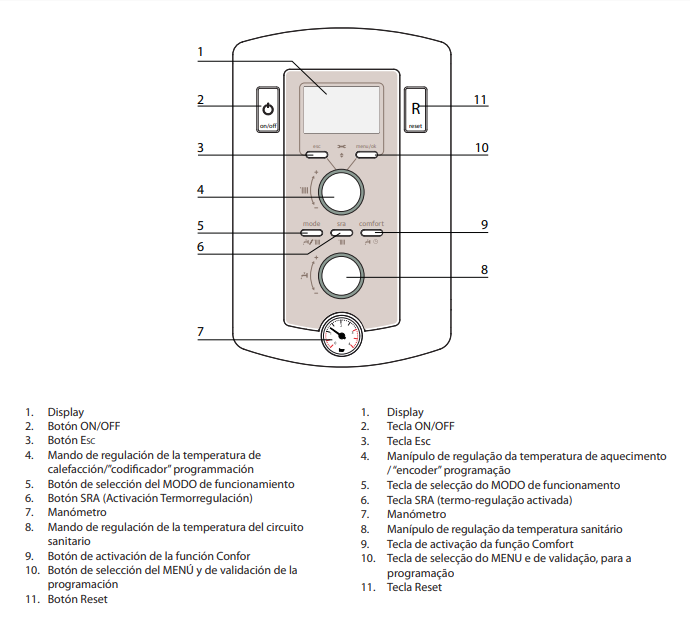

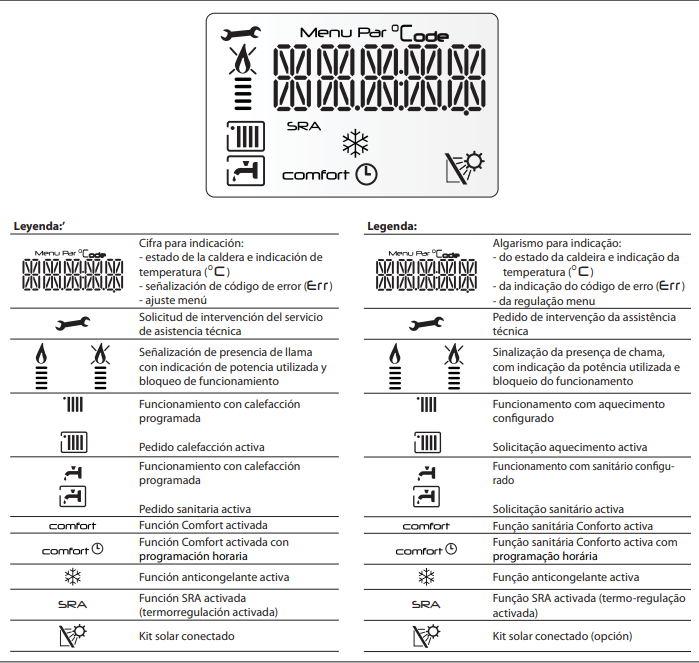

Panel de mandos

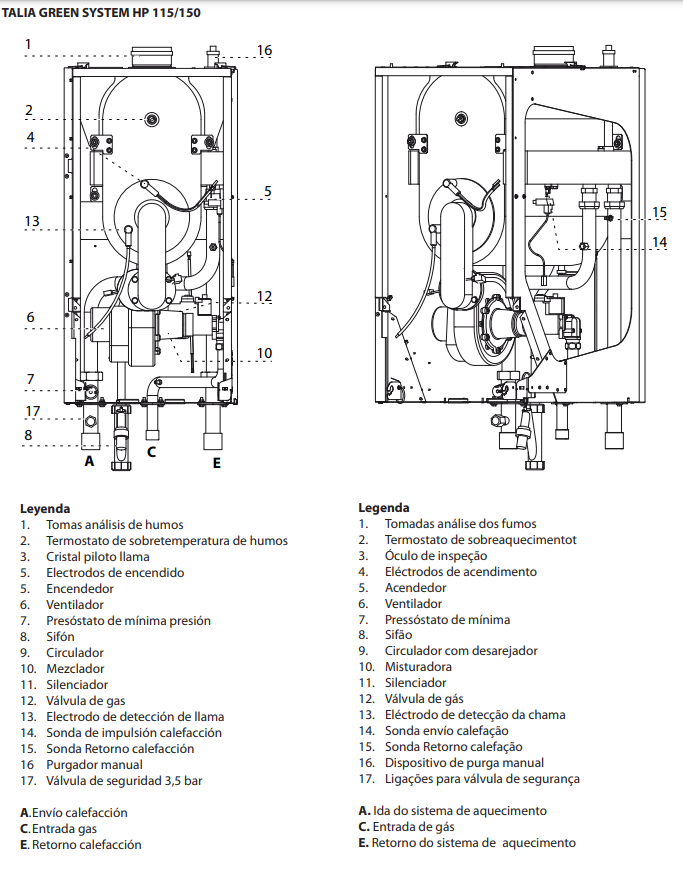

Despiece

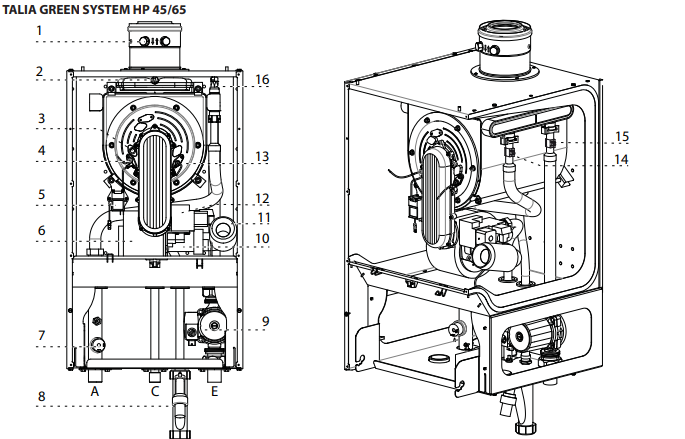

45-65 kW

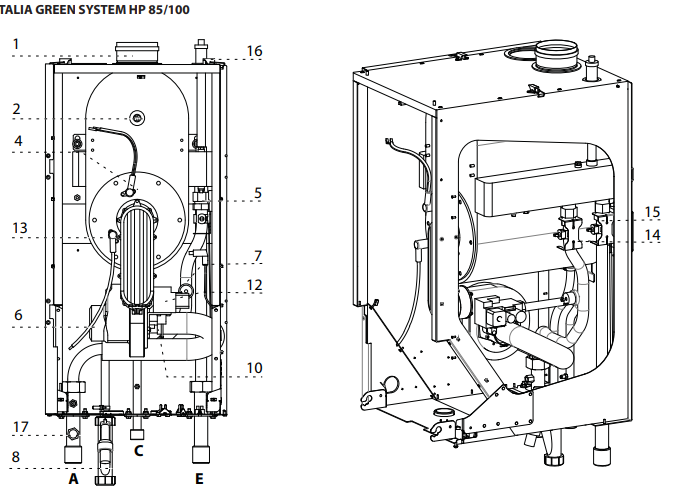

85-115-150 kW

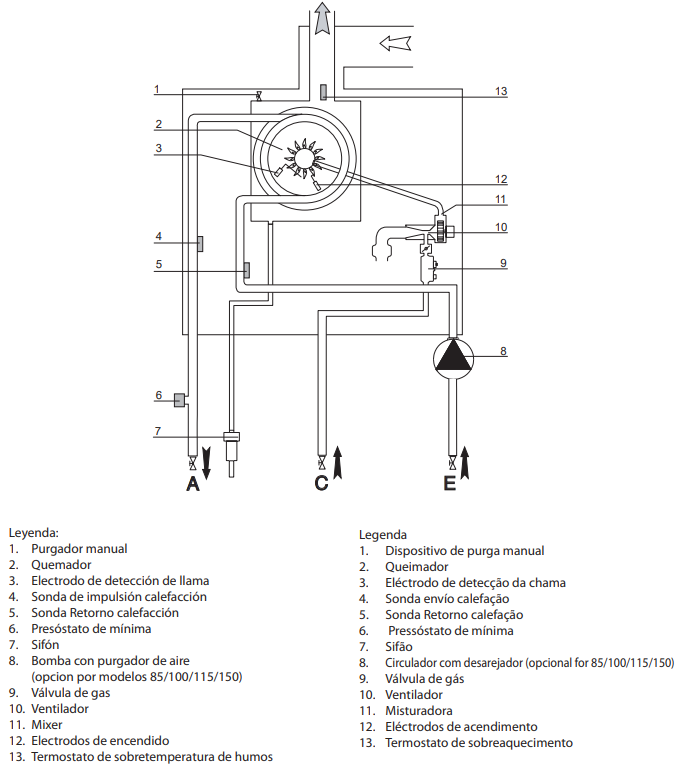

Circuito hidráulico

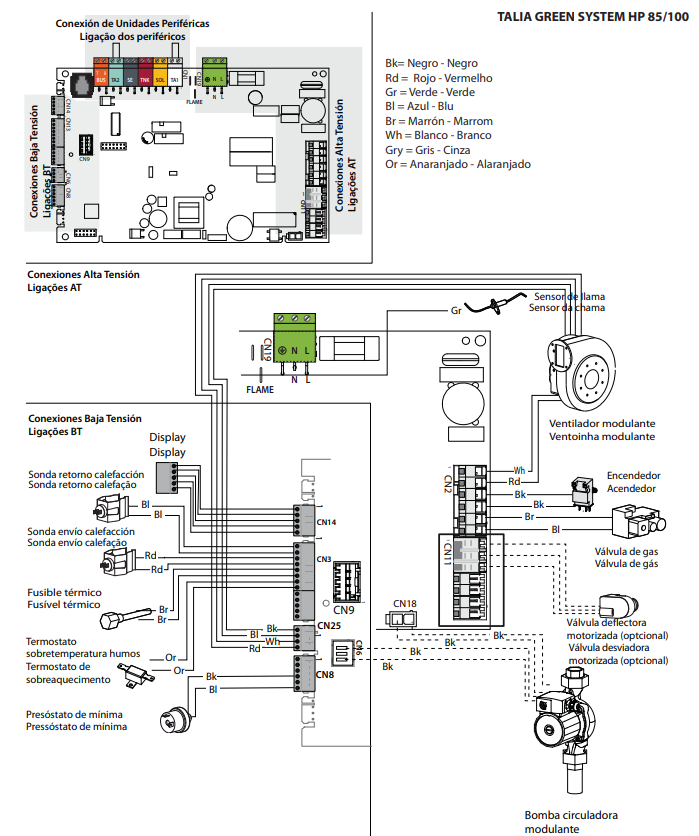

Circuito eléctrico

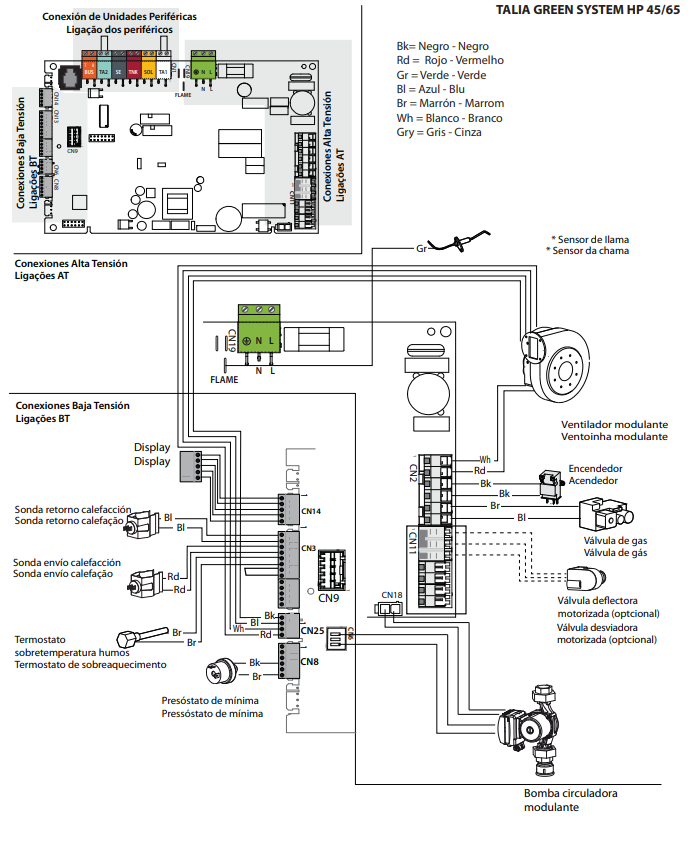

45/65 kW
85-100 kW

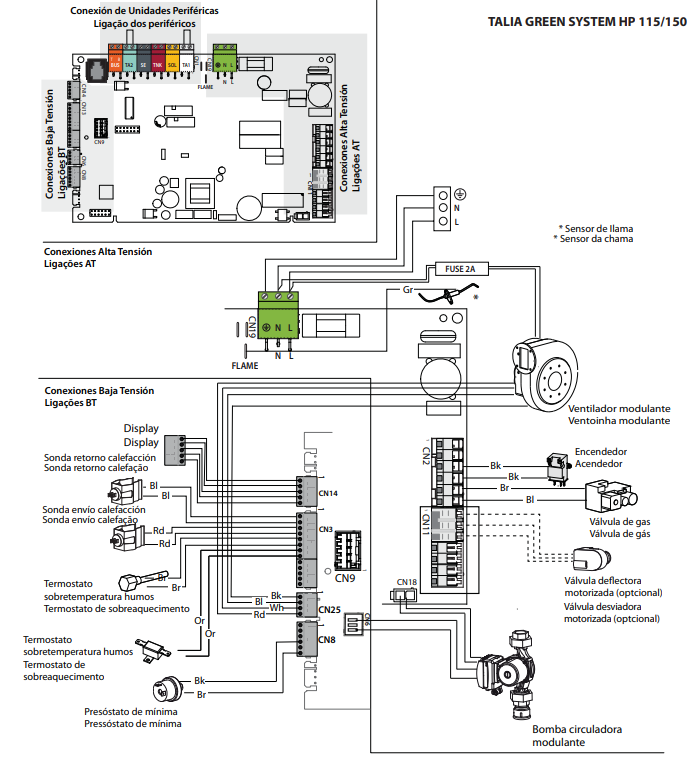

115-150 kW
