Caldera de condensación Chaffoteaux Pigma Green , Caldera mixta con microacumulador de Clase 5 Bajo NOx (Apto RITE). Disponible para Gas natural y propano.
Ahorro energético de la tecnología de condensación y las mejores soluciones para el confort sanitario, todo ello concentrado en sólo 40 cm de inteligencia.
Una completa gama de accesorios facilitan su instalación y uso en instalaciones evolucionadas gracias también a la sencillez de integración con los sistemas solares térmicos.
Un condensado de tecnología para un ahorro máximo. La condensación en una caldera compacta de apenas 40 cm de ancho combinado con la microacumulación, para un confort sin concesión.
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 1 01 | Sobretemperatura |
| 1 02 | Detector de presión en cortocircuito o no conectado |
| 1 03 | Circulación Insuficiente |
| 1 04 | Circulación Insuficiente |
| 1 05 | Circulación Insuficiente |
| 1 06 | Circulación Insuficiente |
| 1 07 | Circulación Insuficiente |
| 1 08 | Falta de agua (requerimiento de llenado) |
| 1 09 | Presión de instalación ALTA (+ 3 bares) |
| 1 10 | Circuito abierto o cortocircuito sonda impulsión de calefacción |
| 1 12 | Circuito abierto o cortocircuito sonda retorno de calefacción |
| 1 14 | Circuito abierto o Cortocircuito sonda externa |
| 1 16 | Termostato de suelo abierto |
| 1 18 | Problema en la sonda de circuito primario |
| 1 P1 | Senalacion de circulacion insuficiente |
| 1 P2 | Senalacion de circulacion insuficiente |
| 1 P3 | Senalacion de circulacion insuficiente |
| 2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
| 3 01 | Error EEPROM display |
| 3 02 | Error de comunicación |
| 3 03 | Error placa principal |
| 3 05 | Error placa principal |
| 3 06 | Error placa principal |
| 3 07 | Error placa principal |
| 3 P9 | Previsión del mantenimiento |
| 4 11 | Circuito abierto o Cortocircuito sonda ambiente Z1 |
| 4 12 | Circuito abierto o Cortocircuito sonda ambiente Z2 |
| 4 13 | Circuito abierto o Cortocircuito sonda ambiente Z3 |
| 5 01 | Ausencia de llama |
| 5 02 | Llama detectada con válvula de gas cerrada |
| 5 04 | Apagado llama |
| 5 P1 | Primer intento de encendido fracasado |
| 5 P2 | Segundo intento de encendido fracasado |
| 5 P3 | Apagado de llama |
| 6 04 | Velocidad del ventilador insuficiente |
| 6 10 | Termofusible abierto |
| 7 01 | Sonda de salida Zona 1 abierta o cortocircuitada |
| 7 02 | Sonda de salida Zona 2 abierta o cortocircuitada |
| 7 03 | Sonda de salida Zona 3 abierta o cortocircuitada |
| 7 11 | Sonda de retorno Zona 1 abierta o cortocircuitada |
| 7 12 | Sonda de retorno Zona 2 abierta o cortocircuitada |
| 7 13 | Sonda de retorno Zona 3 abierta o cortocircuitada |
| 7 22 | Sobrecalentamiento Zona 2 |
| 7 23 | Sobrecalentamiento Zona 3 |
| 7 50 | Esquema hidráulico no definido |
Características
> Confort sanitario
• Prestaciones de agua sanitaria ***, nivel máximo previsto por la norma EN 13203.
• Caudal de 19,3 l/mín con ΔT = 25ºC.
• Producción de ACS controlada por turbina modulante para dar respuesta a las necesidades sin tiempo de espera y a temperatura constante, incluso cuando las extracciones son muy reducidas.
• Función confort on/off programable.
> Confort en calefacción
• 4 estrellas de rendimiento de combustión según la norma EN92/42.
• Alto rango de modulación de 25% a 100%.
• Ventilador y bomba modulante para mejorar el confort acústico y reducir los consumos energéticos.
• Predisposición para integración en un sistema de calefacción mediante el EBUS2 (solar, módulos hidráulicos, accesorios regulación modulantes).
• Quemador modulante de premezcla total e intercambiador de acero inoxidable.
• Función SRA, sistema de regulación automático de la caldera en función de las necesidades de calefacción.
• Display LCD retroiluminado con visualización: historial, autodiagnóstico, temperaturas de funcionamiento.
> CONFORT DE USO Y DE INSTALACIÓN
• Compatible con Expert Control: Nueva termorregulación climática intuitiva para gestión de 3 circuitos, en función de la temperatura ambiente y/o externa para más confort y ahorro energético.
• Nuevas conexiones eléctricas intuitivas.
• Puesta en marcha más fácil: función de purgado automático y regulación de la combustión en acceso directo.
• Mantenimiento más fácil: todos los componentes son accesibles por delante.
> Ahorro de energía y respeto con el medioamb iente
• Hasta 25% de ahorro energético combinando con el Expert Control y la función SRA.
• Hasta 35% de ahorro energético combinando con el Expert Control, la función SRA, sonda externa y suelo radiante.
• Reducción de 40% de las emisiones de CO2**.
** Comparado con un sistema de calefacción tradicional.

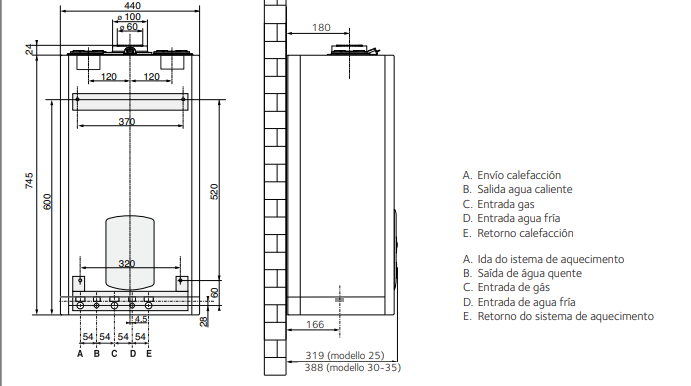

Dimensiones

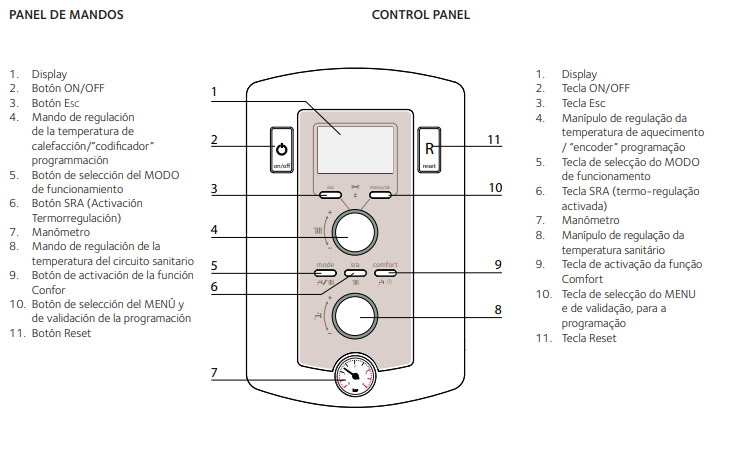

Panel de mando

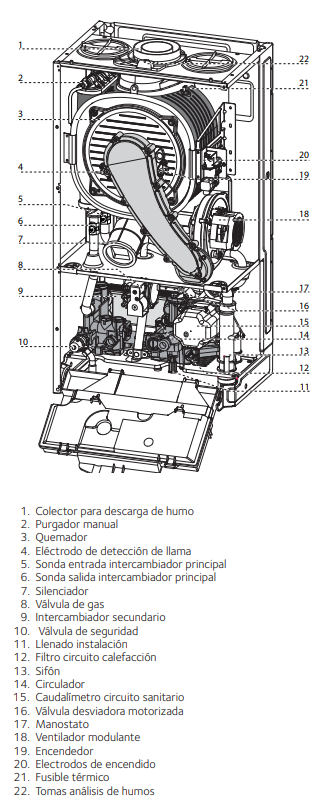

Despiece

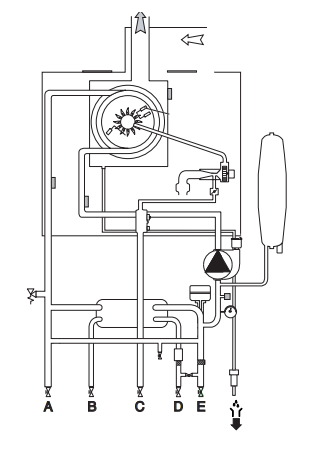

Circuito hidráulico

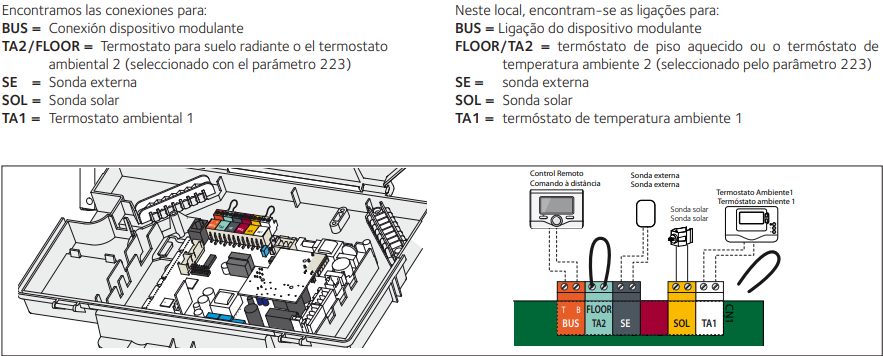

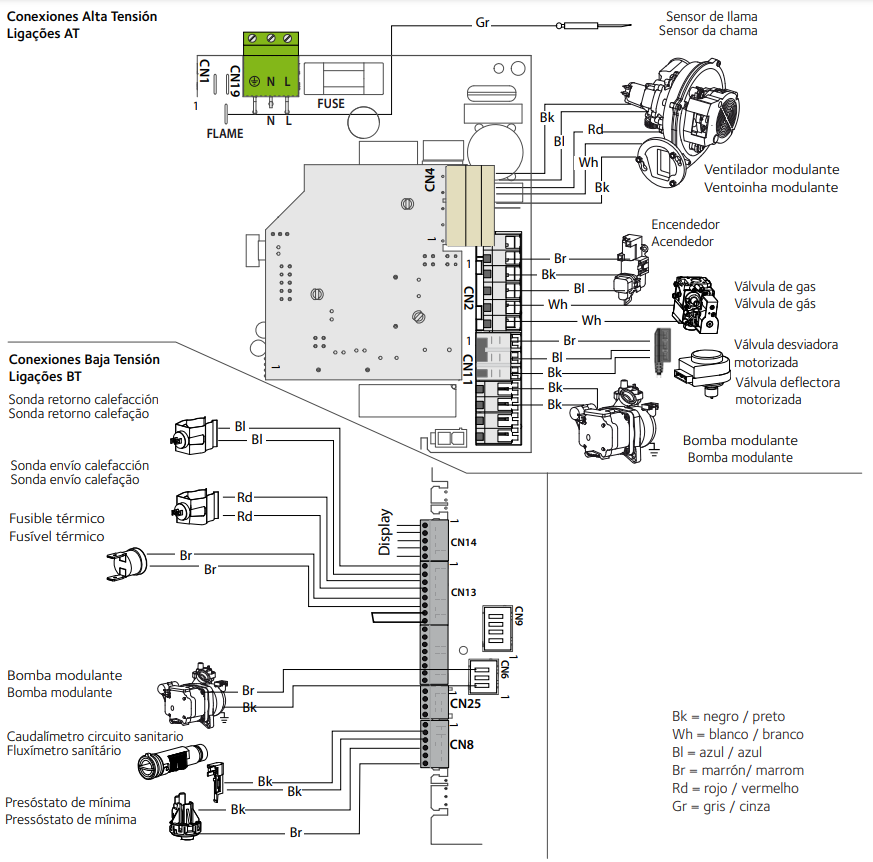

Circuito eléctrico
